課程名：物聯網控制原理與技術
內容/作用：設計/實驗/作業/練習
學習：利用MATLAB進行頻域分析（伯德圖）
一、前言
（1）熟練掌握運用MATLAB命令繪制控制系統伯德圖的方法；
（2）了解系統伯德圖的一般規律及其頻域指標的獲取方法；
（3）熟練掌握運用伯德圖分析控制系統穩定性的方法；
二、環境與設備
1、Windows 10
2、Matlab 2012a
三、原理

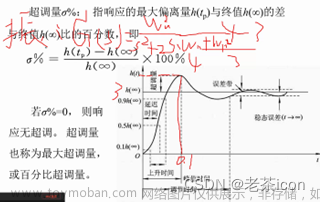

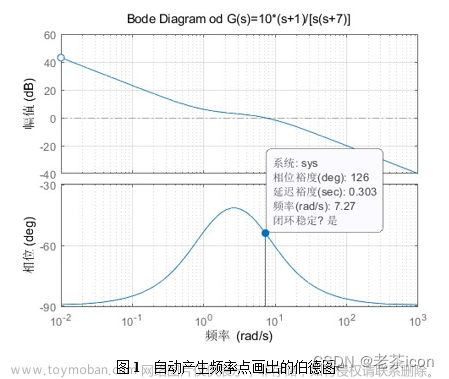

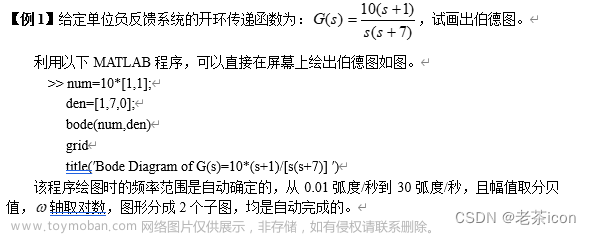

1. 用MATLAB作伯德圖
控制系統工具箱里提供的bode()函數可以直接求取、繪制給定線性系統的伯德圖。
當命令不包含左端返回變量時，函數運行后會在屏幕上直接畫出伯德圖。如果命令表達式的左端含有返回變量，bode()函數計算出的幅值和相角將返回到相應的矩陣中，這時屏幕上不顯示頻率響應圖。命令的調用格式為：
[mag,phase,w]=bode(num,den)
[mag,phase,w]=bode(num,den,w)
或
[mag,phase,w]=bode(G)
[mag,phase,w]=bode(G,w)
矩陣mag、phase包含系統頻率響應的幅值和相角，這些幅值和相角是在用戶指定的頻率點上計算得到的。用戶如果不指定頻率w,MATLAB會自動產生w向量，并根據w向量上各點計算幅值和相角。這時的相角是以度來表示的，幅值為增益值，在畫伯德圖時要轉換成分貝值，因為分貝是作幅頻圖時常用單位?？梢杂梢韵旅畎逊缔D(zhuǎn)變成分貝：
magdb=20﹡log10(mag)
繪圖時的橫坐標是以對數分度的。為了指定頻率的范圍，可采用以下命令格式：
logspace(d1，d2)//（起始值，終止值）
logspace(d1，d2，n)
第一種格式是在指定頻率范圍內按對數距離分成50等分的，即在兩個十進制數 和 之間產生一個由50個點組成的分量，向量中的點數50是一個默認值。例如要在 弧度/秒與 弧度/秒之間的頻區畫伯德圖，則輸入命令時， , 在此頻區自動按對數距離等分成50個頻率點，返回到工作空間中，即
w=logspace(-1，2)
要對計算點數進行人工設定，則采用第二種格式。例如，要在 與 之間產生100個對數等分點，可輸入以下命令：
w=logspace(0，3，100)

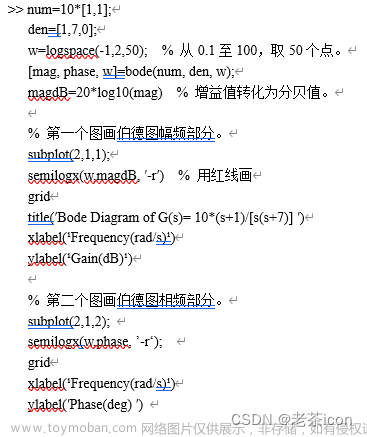

在畫伯德圖時，利用以上各式產生的頻率向量w，可以很方便地畫出希望頻率的伯德圖。
由于伯德圖是半對數坐標圖且幅頻圖和相頻圖要同時在一個繪圖窗口中繪制，因此，要用到半對數坐標繪圖函數和子圖命令。
2. 對數坐標繪圖函數
利用工作空間中的向量x，y繪圖，要調用plot函數，若要繪制對數或半對數坐標圖，只需要用相應函數名取代plot即可，其余參數應用與plot完全一致。命令公式有：
semilogx(x，y，s); 只對x軸進行對數變換，y軸仍為線性坐標。
semilogy(x，y，s); y軸取對數變換的半對數坐標圖。
Loglog(x，y，s); 全對數坐標圖，即x軸和y 軸均取對數變換。
3. 子圖命令
MATLAB允許將一個圖形窗口分成多個子窗口，分別顯示多個圖形，這就要用到subplot()函數，其調用格式為：
subplot(m，n，k)
該函數將把一個圖形窗口分割成m×n個子繪圖區域，m為行數，n為列數，用戶可以通過參數k調用各子繪圖區域進行操作，子圖區域編號為按行從左至右編號。對一個子圖進行的圖形設置不會影響到其它子圖，而且允許各子圖具有不同的坐標系。例如，subplot(4，3，6)則表示將窗口分割成4×3個部分。在第6部分上繪制圖形。 MATLAB最多允許9×9的分割。

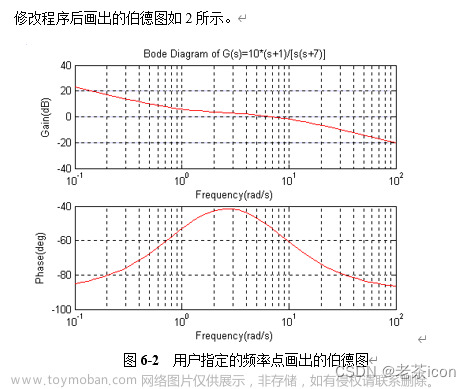

如果希望顯示的頻率范圍窄一點，則程序修改為：
【例2】已知控制系統開環傳遞函數：
，繪制其Bode圖并確定諧振峰值Mr和諧振頻率wr。

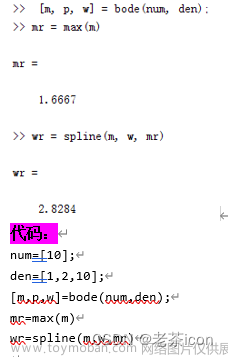

繪制Bode圖（略），插值函數spline(m, w, mr)求諧振頻率

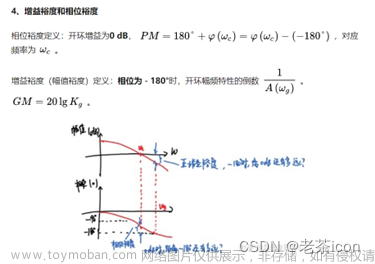

4. 用MATLEB求取穩定裕量
同前面介紹的求時域響應性能指標類似，由MATLAB里bode()函數繪制的伯德圖也可以采用游動鼠標法求取系統的幅值裕量和相位裕量。
此外，控制系統工具箱中提供了margin()函數來求取給定線性系統幅值裕量和相位裕量，該函數可以由下面格式來調用：
margin（num , den）;給定開環系統的數學模型，作Bode圖，并在圖上方標注幅值裕度Gm和對應頻率ωg，相位裕度Pm和對應的頻率ωc。

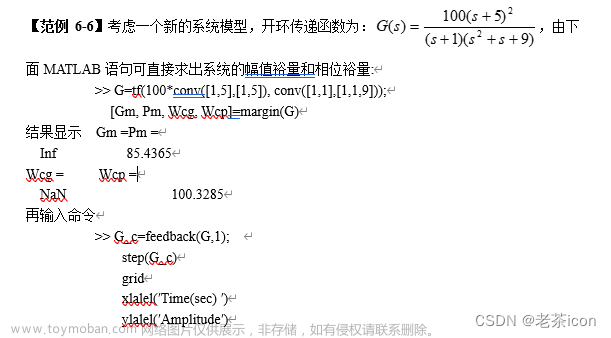

[Gm, Pm, Wcg, Wcp]=margin(G);
可以看出，幅值裕量與相位裕量可以由LTI對象G求出，返回的變量對（Gm, Wcg）為幅值裕量的值與相應的相角穿越頻率，而（Pm, Wcp）則為相位裕量的值與相應的幅值穿越頻率。若得出的裕量為無窮大，則其值為Inf，這時相應的頻率值為NaN(表示非數值)，Inf和NaN均為MATLAB軟件保留的常數。
（Pm）相角裕度大于零，系統是穩定的，反之不穩定。
（Gm）幅值裕度大于1，系統是穩定的，反之不穩定。
如果已知系統的頻率響應數據，我們還可以由下面的格式調用此函數。
[Gm, Pm, Wcg, Wcp]=margin(mag, phase, w);
其中(mag, phase, w)分別為頻率響應的幅值、相位與頻率向量。

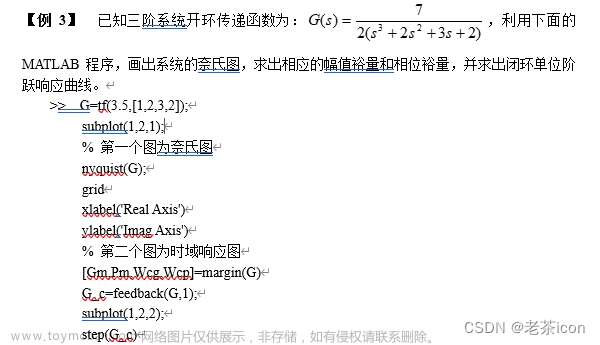

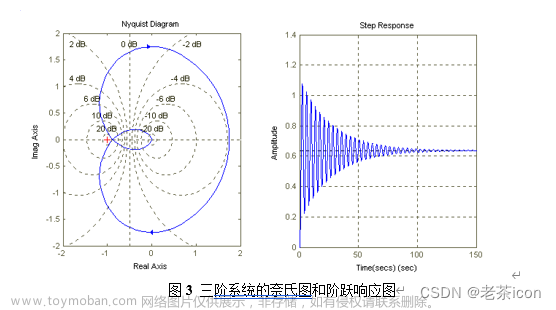

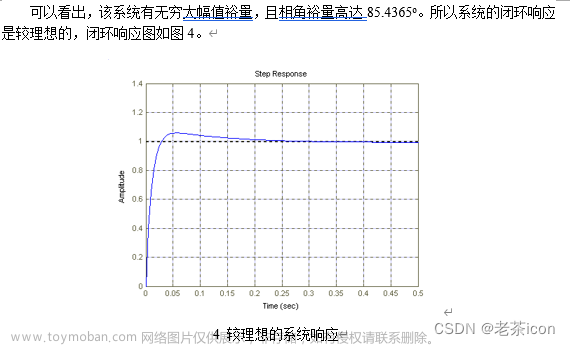

畫出的圖形如圖3 所示。由奈氏曲線可以看出，奈氏曲線并不包圍（-1，j0）點，故閉環系統是穩定的。由于幅值裕量雖然大于1，但很接近1，故奈氏曲線與實軸的交點離臨界點（-1，j0）很近，且相位裕量也只有7.1578o，所以系統盡管穩定，但其性能不會太好。觀察閉環階躍響應圖，可以看到波形有較強的振蕩。
如果系統的相角裕量γ>45o,我們一般稱該系統有較好的相角裕量。
四、內容

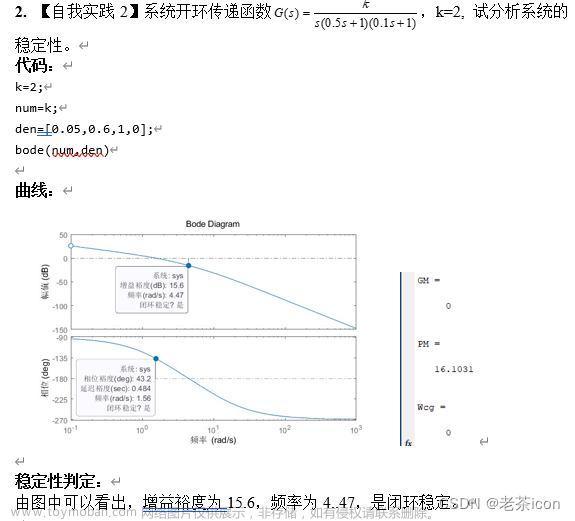

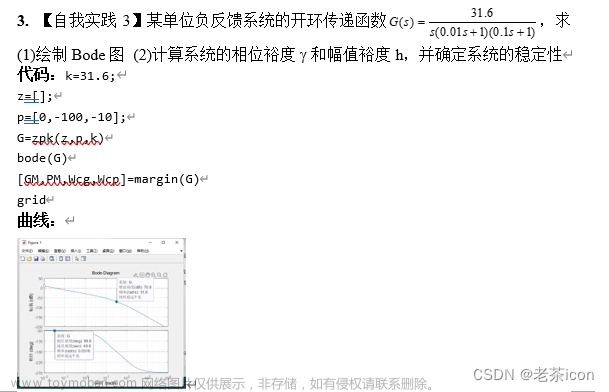

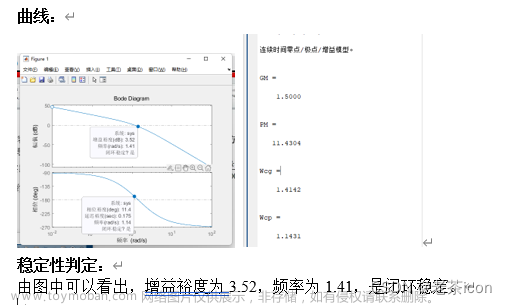

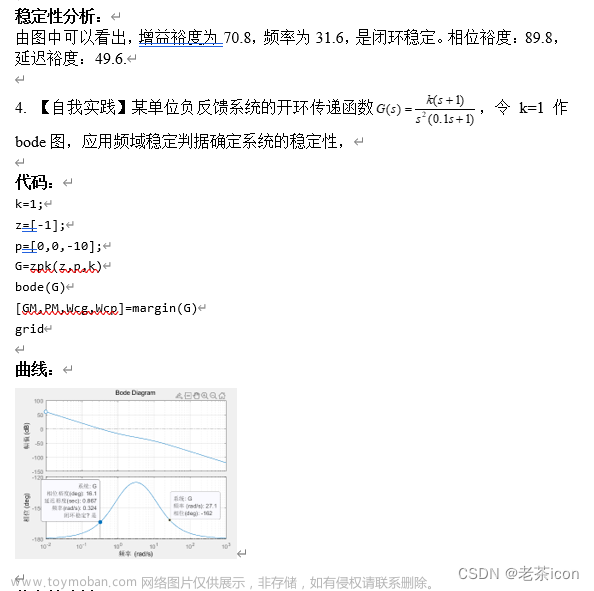

穩定性分析：
由圖中可以看出，增益裕度為0，頻率為31.6，是閉環穩定。相位裕度：16.1，延遲裕度：0.867。文章來源：http://www.zghlxwxcb.cn/news/detail-487448.html
五、結果與分析
（1）熟練使用MATLAB繪制控制系統伯德圖的方法，掌握函數bode ( )的兩種調用格式，并靈活運用。
（2）熟練應用伯德判據判斷系統的穩定性。
（Pm）相角裕度大于零，系統是穩定的，反之不穩定。
（Gm）幅值裕度大于1，系統是穩定的，反之不穩定。
通過本實驗的學習，熟練掌握了運用MATLAB命令繪制控制系統伯德圖的方法，了解了系統伯德圖的一般規律及其頻域指標的獲取方法，熟練掌握了運用伯德圖分析控制系統穩定性的方法，控制系統工具箱里提供的bode()函數可以直接求取、繪制給定線性系統的伯德圖。當命令不包含左端返回變量時，函數運行后會在屏幕上直接畫出伯德圖。如果命令表達式的左端含有返回變量，bode()函數計算出的幅值和相角將返回到相應的矩陣中，這時屏幕上不顯示頻率響應圖。受益匪淺。
文章來源地址http://www.zghlxwxcb.cn/news/detail-487448.html
