1.研究背景與意義

項目參考AAAI Association for the Advancement of Artificial Intelligence

研究背景與意義：

隨著科技的不斷發展，計算機視覺技術在各個領域中的應用越來越廣泛。其中，基于計算機視覺的答題卡識別系統在教育領域中具有重要的意義。傳統的答題卡批閱方式需要大量的人力和時間，容易出現錯誤和漏批的情況。而基于計算機視覺的答題卡識別系統可以實現自動化、高效率的批閱，大大提高了批閱的準確性和效率。

在教育領域中，答題卡是一種常見的考試方式。學生通過在答題卡上選擇選項來回答問題，然后教師需要將答題卡進行批閱和評分。傳統的批閱方式需要教師手動逐一檢查每個答題卡，容易出現疲勞和錯誤。而基于計算機視覺的答題卡識別系統可以通過圖像處理和模式識別的技術，自動識別和分析答題卡上的選項，實現自動化的批閱和評分。這不僅可以減輕教師的工作負擔，還可以提高批閱的準確性和效率。

另外，基于計算機視覺的答題卡識別系統還可以應用于各種考試場景，包括學校的期中考試、期末考試、高考、托福、雅思等。這些考試通常涉及大量的答題卡，傳統的批閱方式需要大量的人力和時間，容易出現錯誤和漏批的情況。而基于計算機視覺的答題卡識別系統可以實現自動化、高效率的批閱，大大提高了批閱的準確性和效率。同時，該系統還可以提供詳細的統計數據和分析報告，幫助教師和學校更好地了解學生的學習情況和能力水平。

此外，基于計算機視覺的答題卡識別系統還可以應用于各種研究領域，包括心理學、教育評估、社會調查等。通過分析答題卡上的選項，可以得到大量的數據和信息，用于研究學生的學習行為、學習能力、心理狀態等。這些數據和信息可以幫助研究者更好地了解學生的學習情況和發展趨勢，為教育改革和教學改進提供科學依據。

綜上所述，基于計算機視覺的答題卡識別系統在教育領域中具有重要的意義。它可以實現自動化、高效率的批閱，減輕教師的工作負擔，提高批閱的準確性和效率。同時，它還可以應用于各種考試場景和研究領域，為教育改革和教學改進提供科學依據。因此，研究和開發基于計算機視覺的答題卡識別系統具有重要的實際應用價值和研究意義。

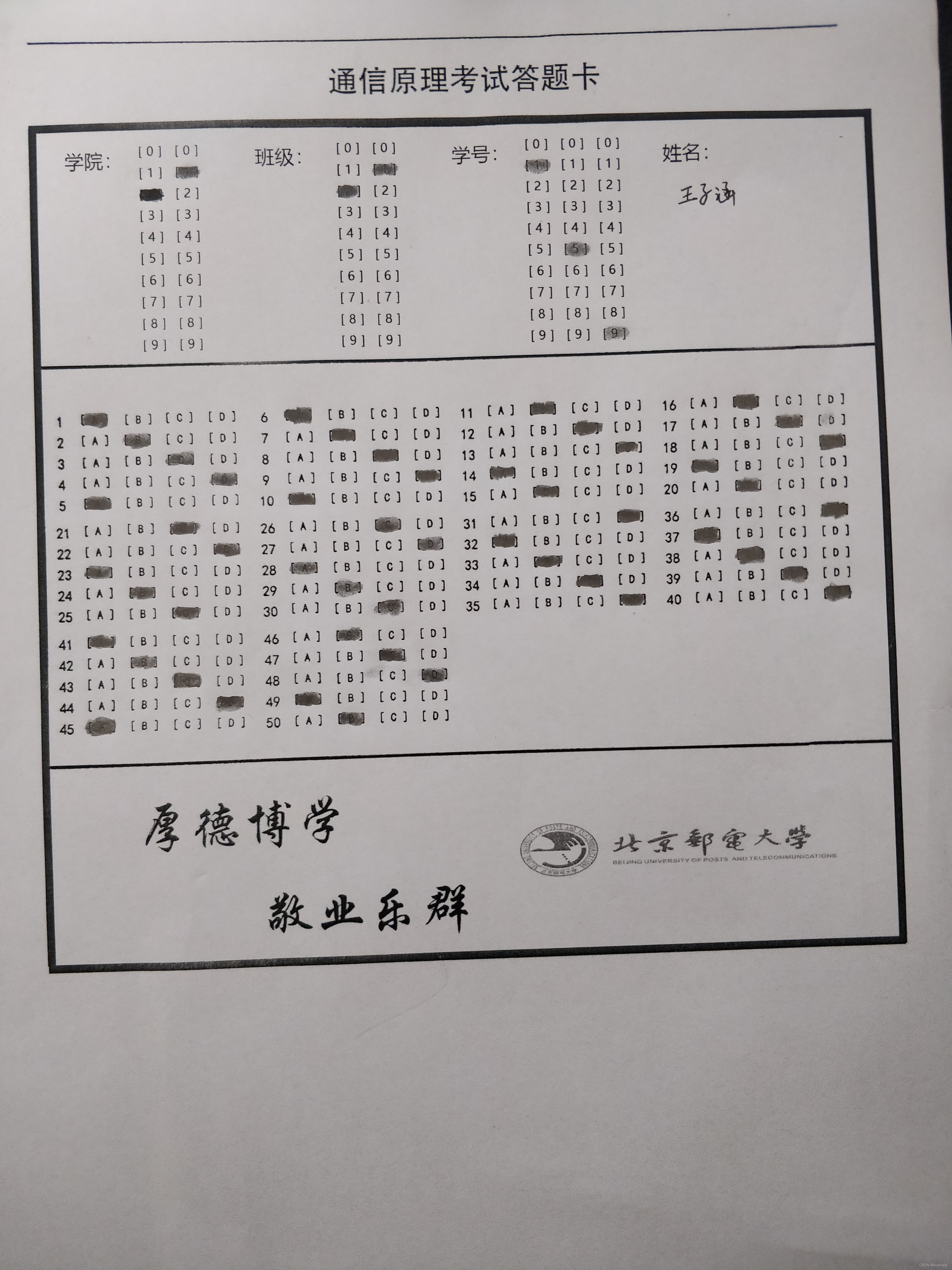

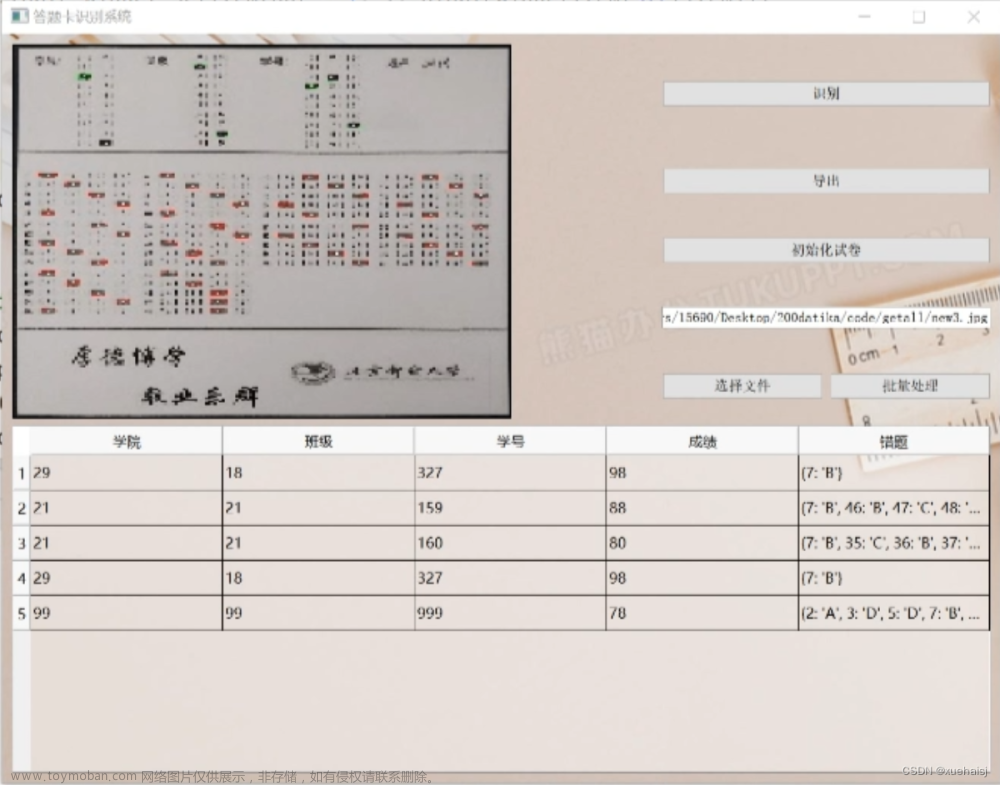

2.圖片演示

3.視頻演示

基于計算機視覺OpenCV的答題卡識別系統_嗶哩嗶哩_bilibili

4.系統流程圖

系統實現的整體流程分為用戶登錄階段、錄入標準答案階段、答卷識別階段、成績分析階段這四個階段，主要對以下三個階段進行介紹。
(1）錄入標準答案階段
首先，教師將標準答題卡用普通打印機打印出來，進行標準答案的填涂;然后通過硬件設備對該答題卡圖像進行采集;其次，錄入單選多選的題目數和每題分值，并且對采集后的圖像進行圖像預處理和圖像識別;最后，將每一題的識別結果、每題的分值、題號一起存到數據庫（本地txt）中。
(2）答卷識別階段
在答題卡識別階段，對待閱答題卡進行圖像的采集、圖像的預處理、圖像的識別等處理步驟，在這個過程中，本文將待閱答題卡圖像進行縮放，使其和答題卡標準模板圖像大小相同，以保證最好的圖像識別效果。識別后，得出了該考生的答題卡填涂的識別結果,將該考生的答題卡填涂的識別結果與數據庫中的標準答案進行一一對比，然后將該考生的總得分、每題的得分、填涂結果輸出并且存入數據庫中。
(3）成績分析階段
在成績分析階段，主要是針對識別后的學生成績進行得分統計和錯題數的分析，從而了解到學生的知識的掌握程度，對教師進行后續的教學起指導和借鑒作用。

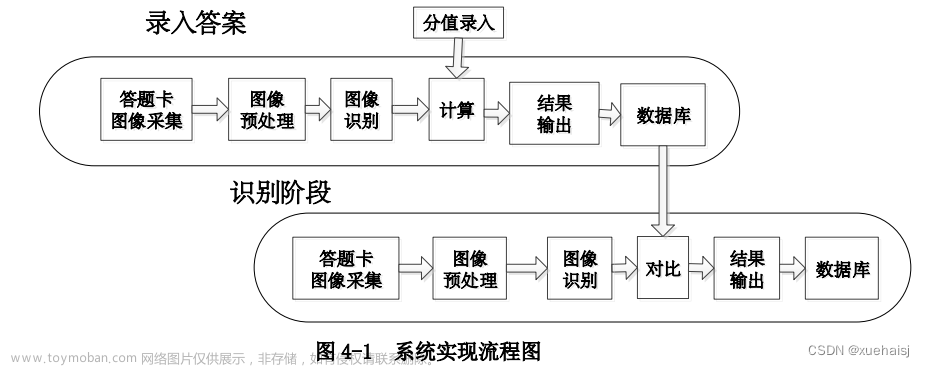

綜上所述，系統實現流程如圖所示。

5.核心代碼講解

5.1 excel.py

封裝為類的代碼如下：

class ExcelWriter:
    def __init__(self, data):
        self.data = data

    def set_style(self, name, height, bold=False):
        # 初始化樣式
        style = xlwt.XFStyle()
        # 創建字體
        font = xlwt.Font()
        font.bold = bold
        font.colour_index = 4
        font.height = height
        font.name = name
        style.font = font
        return style

    def write_excel(self):
        if os.path.exists("data.xls"):
            os.remove("data.xls")
        book = xlwt.Workbook(encoding='utf-8')  # 創建Workbook，相當于創建Excel
        # 創建sheet，Sheet1為表的名字，cell_overwrite_ok為是否覆蓋單元格
        sheet1 = book.add_sheet(u'Sheet1', cell_overwrite_ok=True)
        r = 0
        for i, j in self.data.items():  # i表示data中的key，j表示data中的value
            le = len(j)  # values返回的列表長度
            if r == 0:
                sheet1.write(r, 0, i, self.set_style("Time New Roman", 220, True))  # 添加第 0 行 0 列數據單元格背景設為黃色
            else:
                sheet1.write(r, 0, i, self.set_style("Time New Roman", 220, True))  # 添加第 1 列的數據

            for c in range(1, le + 1):  # values列表中索引
                if r == 0:
                    sheet1.write(r, c, j[c - 1], self.set_style("Time New Roman", 220, True))  # 添加第 0 行，2 列到第 5 列的數據單元格背景設為黃色
                else:
                    sheet1.write(r, c, j[c - 1], self.set_style("Time New Roman", 220, True))

            r += 1  # 行數

        # sheet_merge() 合并單元格

        book.save('data.xls')
        print("已導出至：data.xls")

使用方法：

data1 = {
    "序號": ["姓名", "語文", "數學", "英語"],
    "1": ["張三", 130, 120, 100],
    "2": ["李四", 100, 110, 120],
    "3": ["王五", 125, 135, 135]
}

data2 = {'序號': ['學院', '班級', '學號',  '成績', '錯題'],
          1: [21, 21, 160, 82,
        "{35: 'C', 36: 'B', 37: 'C', 38: 'D', 39: 'D', 46: 'B', 47: 'C', 48: 'D', 49: 'B'}"],
          2: [21, 21, 159, 90, "{46: 'B', 47: 'C', 48: 'D', 49: 'A', 50: 'B'}"]}

excel_writer = ExcelWriter(data1)
excel_writer.write_excel()

該程序文件名為excel.py，主要功能是使用xlwt庫將數據寫入Excel文件。程序中定義了一個set_style函數，用于設置單元格樣式。然后定義了兩個數據字典data1和data2，分別表示兩個表格的數據。接下來定義了一個write_excel函數，用于將數據寫入Excel文件。函數首先判斷是否存在名為"data.xls"的文件，如果存在則刪除。然后創建一個Workbook對象book，并創建一個名為"Sheet1"的sheet對象sheet1。接著使用循環遍歷數據字典，將數據寫入Excel文件中。最后調用save方法保存Excel文件，并打印導出成功的提示信息。

5.2 get_answer.py

class AnswerSheetScanner:
    def __init__(self, image_path):
        self.image_path = image_path
        self.ANSWER_KEY = {0: 1, 1: 4, 2: 0, 3: 3, 4: 1}

    def order_points(self, pts):
        rect = np.zeros((4, 2), dtype="float32")
        s = pts.sum(axis=1)
        rect[0] = pts[np.argmin(s)]
        rect[2] = pts[np.argmax(s)]
        diff = np.diff(pts, axis=1)
        rect[1] = pts[np.argmin(diff)]
        rect[3] = pts[np.argmax(diff)]
        return rect

    def four_point_transform(self, image, pts):
        rect = self.order_points(pts)
        (tl, tr, br, bl) = rect
        widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))
        widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))
        maxWidth = max(int(widthA), int(widthB))
        heightA = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))
        heightB = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))
        maxHeight = max(int(heightA), int(heightB))
        dst = np.array([
            [0, 0],
            [maxWidth - 1, 0],
            [maxWidth - 1, maxHeight - 1],
            [0, maxHeight - 1]], dtype="float32")
        M = cv2.getPerspectiveTransform(rect, dst)
        warped = cv2.warpPerspective(image, M, (maxWidth, maxHeight))
        return warped

    def sort_contours(self, cnts, method="left-to-right"):
        reverse = False
        i = 0
        if method == "right-to-left" or method == "bottom-to-top":
            reverse = True
        if method == "top-to-bottom" or method == "bottom-to-top":
            i = 1
        boundingBoxes = [cv2.boundingRect(c) for c in cnts]
        (cnts, boundingBoxes) = zip(*sorted(zip(cnts, boundingBoxes),
                                            key=lambda b: b[1][i], reverse=reverse))
        return cnts, boundingBoxes

    def scan(self):
        image = cv2.imread(self.image_path)
        contours_img = image.copy()
        gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
        blurred = cv2.GaussianBlur(gray, (5, 5), 0)
        edged = cv2.Canny(blurred, 75, 200)
        cnts = cv2.findContours(edged.copy(), cv2.RETR_EXTERNAL,
                                cv2.CHAIN_APPROX_SIMPLE)[1]
        docCnt = None
        if len(cnts) > 0:
            cnts = sorted(cnts, key=cv2.contourArea, reverse=True)
            for c in cnts:
                peri = cv2.arcLength(c, True)
                approx = cv2.approxPolyDP(c, 0.02 * peri, True)
                if len(approx) == 4:
                    docCnt = approx
                    break
        warped = self.four_point_transform(gray, docCnt.reshape(4, 2))
        thresh = cv2.threshold(warped, 0, 255,
                               cv2.THRESH_BINARY_INV | cv2.THRESH_OTSU)[1]
        thresh_Contours = thresh.copy()
        cnts = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL,
                                cv2.CHAIN_APPROX_SIMPLE)[1]
        questionCnts = []
        for c in cnts:
            (x, y, w, h) = cv2.boundingRect(c)
            ar = w / float(h)
            if w >= 20 and h >= 20 and ar >= 0.9 and ar <= 1.1:
                questionCnts.append(c)
        questionCnts = self.sort_contours(questionCnts,
                                          method="top-to-bottom")[0]
        correct = 0
        for (q, i) in enumerate(np.arange(0, len(questionCnts), 5)):
            cnts = self.sort_contours(questionCnts[i:i + 5])[0]
            bubbled = None
            for (j, c) in enumerate(cnts):
                mask = np.zeros(thresh.shape, dtype="uint8")
                cv2.drawContours(mask, [c], -1, 255, -1)
                mask = cv2.bitwise_and(thresh, thresh, mask=mask)
                total = cv2.countNonZero(mask)
                if bubbled is None or total > bubbled[0]:
                    bubbled = (total, j)
            color = (0, 0, 255)
            k = self.ANSWER_KEY[q]
            if k == bubbled[1]:
                color = (0, 255, 0)
                correct += 1
            cv2.drawContours(warped, [cnts[k]], -1, color, 3)
        score = (correct / 5.0) * 100
      ......

這個程序文件名為get_answer.py，它的功能是讀取一張圖片，進行圖像處理和透視變換，然后根據圖片中的選擇題答案和正確答案進行對比，計算得分并顯示在圖片上。

程序首先導入所需的工具包，并設置了一個參數解析器，用于接收輸入圖片的路徑。

接下來定義了一個字典ANSWER_KEY，用于存儲正確答案。

然后定義了兩個函數，order_points用于按順序找到坐標點，four_point_transform用于執行透視變換。

接下來定義了一個輔助函數sort_contours，用于對輪廓進行排序，以及一個輔助函數cv_show，用于顯示圖像。

然后進行預處理，包括讀取圖片、灰度化、高斯濾波、邊緣檢測等。

接下來進行輪廓檢測，找到最大的輪廓并進行近似處理，得到透視變換的坐標點。

然后執行透視變換，得到變換后的圖像。

接下來進行閾值處理，找到每個圓圈輪廓。

然后遍歷每一排的選項，對每個選項進行處理，通過計算非零點數量來判斷是否選擇了該答案。

最后根據正確答案和選擇的答案進行對比，計算得分，并在圖像上顯示得分。

最后顯示原始圖片和處理后的圖片，并等待按鍵退出程序。

5.3 iidd.py

class ExamPaper:
    def __init__(self, image_name):
        self.image_name = image_name
        self.true_ans = {1:"A",  2:'B',  3:'C',  4:'D',  5:'A',
                         6:"A", 7:'A', 8:'C', 9:'D', 10:'A',
                         11:"B", 12:'C', 13:'D', 14:'A', 15:'B',
                         16:"B", 17:'C',18:'D', 19:'A', 20:'B',
                         21:"C", 22:'D', 23:'A', 24:'B', 25:'C',
                         26:"C", 27:'D', 28:'A', 29:'B', 30:'C',
                         31:"D", 32:'A', 33:'B', 34:'C', 35:'D',
                         36:"D", 37:'A', 38:'B', 39:'C', 40:'D',
                         41:"A", 42:'B', 43:'C', 44:'D', 45:'A',
                         46:"A", 47:'B', 48:'C', 49 :'C', 50:'C' }

    def order_points(self, pts):
        rect = np.zeros((4, 2), dtype="float32")
        s = pts.sum(axis=1)
        rect[0] = pts[np.argmin(s)]
        rect[2] = pts[np.argmax(s)]
        diff = np.diff(pts, axis=1)
        rect[1] = pts[np.argmin(diff)]
        rect[3] = pts[np.argmax(diff)]
        return rect

    def toushi_transform(self, image, pts):
        rect = self.order_points(pts)
        (tl, tr, br, bl) = rect
        widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))
        widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))
        ......

該程序文件名為iidd.py，主要功能是通過圖像處理識別答題卡上的選擇題答案和學生信息。程序包含以下幾個函數：

1. order_points(pts)：根據輸入的四個坐標點，按照左上、右上、右下、左下的順序返回四個點的坐標。

2. toushi_transform(image, pts)：根據輸入的圖像和四個坐標點，進行透視變換，將圖像中的答題卡部分變換為標準大小。

3. judge(x, y)：根據輸入的坐標點，判斷其所在的題目位置。

4. judgey0(y)：根據輸入的y坐標，判斷其所在的題目行數。

5. judgex0(x)：根據輸入的x坐標，判斷其所在的題目列數。

6. judge0(x, y)：根據輸入的坐標點，判斷其所在的題目位置，并返回行數和列數。

7. cv_show(name, img)：顯示圖像。

8. get_postion(image_name)：根據輸入的圖像文件名，讀取圖像并進行圖像處理，找到答題卡的位置和題目的位置。

9. explain(Info)：根據輸入的題目位置信息，解析出學生的學號、班級和學號。

10. calculate(Answer)：根據輸入的答案位置信息，計算出學生的答案。

11. sumall(image_name, true_ans)：根據輸入的圖像文件名和正確答案，調用上述函數，計算出學生的得分和錯誤答案。

該程序主要用于自動批改選擇題答題卡，并提取學生的學號、班級和學號信息。

5.4 MainUI.py

class CardRecognitionSystem:
    def __init__(self):
        self.data = {
            "序號": ["學院", "班級", "學號", "成績", "錯題"]
        }
        self.cnt = 0
        self.true_ans = {
            1: "A", 2: 'B', 3: 'C', 4: 'D', 5: 'A',
            6: "A", 7: 'A', 8: 'C', 9: 'D', 10: 'A',
            11: "B", 12: 'C', 13: 'D', 14: 'A', 15: 'B',
            16: "B", 17: 'C', 18: 'D', 19: 'A', 20: 'B',
            21: "C", 22: 'D', 23: 'A', 24: 'B', 25: 'C',
            26: "C", 27: 'D', 28: 'A', 29: 'B', 30: 'C',
            31: "D", 32: 'A', 33: 'B', 34: 'C', 35: 'D',
            36: "D", 37: 'A', 38: 'B', 39: 'C', 40: 'D',
            41: "A", 42: 'B', 43: 'C', 44: 'D', 45: 'A',
            46: "A", 47: 'B', 48: 'C', 49: 'C', 50: 'C'
        }
        self.window = tk.Tk()
        self.window.title('答題卡識別系統')
        self.window.geometry('550x400')
        self.menubar = tk.Menu(self.window)
        self.filemenu = tk.Menu(self.menubar, tearoff=0)
        self.menubar.add_cascade(label='設置', menu=self.filemenu)
        self.filemenu.add_cascade(label='初始化試卷', command=self.set_ans)
        self.l_score = tk.Label(self.window, text='成績：')
        self.l_score.place(x=250, y=350)
        self.l_info1 = tk.Label(self.window, text='學院：           班級:          ')
        self.l_info1.place(x=250, y=250)
        self.l_info2 = tk.Label(self.window, text='姓名：           學號：          ')
        self.l_info2.place(x=250, y=300)
        self.l_info3 = tk.Label(self.window, text='錯題：    ')
        self.l_info3.place(x=330, y=350)
        self.var_img_name = tk.StringVar()
        self.var_img_name.set("new2.jpg")
        self.l_en = tk.Label(self.window, text='輸出圖片地址')
        self.l_en.place(x=25, y=225)
        self.entry_img_name = tk.Entry(self.window, textvariable=self.var_img_name)
        self.entry_img_name.place(x=30, y=250)
        self.btn_test = tk.Button(self.window, text='識別', command=self.discern)
        self.btn_test.place(x=40, y=300)
        self.btn_excel = tk.Button(self.window, text='導出', command=self.write)
        self.btn_excel.place(x=40, y=350)
        self.imLabel = tk.Label(self.window, text='結果：')
        self.imLabel.place(x=270, y=20)
        self.tell = tk.Label(self.window, text='歡迎進入機讀卡識別系統')
        self.tell.place(x=30, y=70)
        self.window.config(menu=self.menubar)

    def walk(self, path):
        files = []
        if not os.path.exists(path):
            return -1
        for root, dirs, names in os.walk(path):
            for filename in names:
                file = os.path.join(root, filename)
                print(file)  # 路徑和文件名連接構成完整路徑
                files.append(file)
        return files

    ......

該程序文件名為MainUI.py，主要功能是實現一個答題卡識別系統的圖形用戶界面。程序使用了tkinter庫來創建GUI界面，使用了filedialog庫來選擇文件和文件夾，使用了PIL庫來處理圖片，使用了cv2庫來進行圖像處理，使用了excel庫來寫入Excel文件。

程序的主要功能包括：

1. 導入所需的庫文件。
2. 定義了一個數據字典data，用于存儲識別結果。
3. 定義了一個函數walk，用于遍歷指定文件夾下的所有文件。
4. 定義了一個函數discern，用于識別答題卡圖片，并將識別結果展示在界面上。
5. 定義了一個函數set_ans，用于設置正確答案。
6. 定義了一個函數write，用于將識別結果寫入Excel文件。
7. 創建了一個窗口，并設置了窗口的標題和大小。
8. 創建了一個菜單欄，并添加了一個菜單項"初始化試卷"，點擊該菜單項會彈出一個新窗口，用于設置正確答案。
9. 創建了一些標簽和輸入框，用于顯示和輸入相關信息。
10. 創建了一些按鈕，用于觸發相應的功能。
11. 最后，通過調用window.mainloop()來啟動窗口的事件循環。

總體來說，該程序?qū)崿F(xiàn)了一個簡單的答題卡識別系統的圖形用戶界面，用戶可以選擇單個文件或批量處理文件夾中的答題卡圖片，并將識別結果展示在界面上，還可以設置正確答案并將識別結果導出到Excel文件中。

5.5 ooctest.py

class OCR:
    def __init__(self, access_token):
        self.access_token = access_token
        self.headers = {'content-type': 'application/x-www-form-urlencoded'}
        self.base_url = "https://aip.baidubce.com/rest/2.0/ocr/v1/"

    def get_text(self, image_path):
        request_url = self.base_url + "handwriting" + "?access_token=" + self.access_token
        image = open(image_path, 'rb')
        image_data = base64.b64encode(image.read())
        params = {"image": image_data}
        response = requests.post(request_url, data=params, headers=self.headers)
        if response:
            return response.json()['words_result'][0]['words']
        else:
            return None

    def get_number(self, image_path):
        request_url = self.base_url + "numbers" + "?access_token=" + self.access_token
        image = open(image_path, 'rb')
        image_data = base64.b64encode(image.read())
        params = {"image": image_data}
        response = requests.post(request_url, data=params, headers=self.headers)
        if response:
            return response.json()['words_result'][0]['words']
        else:
            return None

這個程序文件名為ooctest.py，它的功能是通過百度OCR接口識別手寫文字。程序首先導入了requests和base64兩個模塊。然后定義了一個名為getinfo的函數。

在getinfo函數中，首先設置了請求的URL為百度OCR接口的手寫文字識別API。然后使用二進制方式打開了兩張圖片文件，分別是school.jpg和name.jpg，并將它們轉換成base64編碼的字符串。接下來，將圖片的base64編碼作為參數，構造了兩個請求參數params_s和params_n。

接著，定義了一個access_token變量，該變量是百度OCR接口的訪問令牌。然后將access_token拼接到請求URL中。設置了請求頭部的content-type為application/x-www-form-urlencoded。

然后，使用requests.post方法發送了兩個POST請求，分別是對school_img和name_img進行手寫文字識別。將識別結果打印出來，并將結果存入一個名為dict的字典中。

接下來，程序進行了數字識別。同樣使用二進制方式打開了兩張圖片文件，分別是cls.jpg和id.jpg，并將它們轉換成base64編碼的字符串。構造了兩個請求參數params_c和params_i。

然后，定義了一個名為ru的變量，該變量是百度OCR接口的數字識別API的請求URL。將access_token拼接到ru中。

再次使用requests.post方法發送了兩個POST請求，分別是對cls_img和id_img進行數字識別。將識別結果打印出來，并將結果存入dict字典中。

最后，函數返回了dict字典。

5.6 ui.py

class SetAnsDialog(QDialog):
    def __init__(self, parent=None):
        super().__init__(parent)
        self.setWindowTitle('初始化試卷')
        self.setGeometry(100, 100, 350, 200)

        self.initUI()

    def initUI(self):
        layout = QVBoxLayout()

        self.new_ans = QLineEdit(self)
        self.new_ans.setText(str(self.parent().true_ans))
        layout.addWidget(self.new_ans)

        btn_confirm = QPushButton('確定', self)
        btn_confirm.clicked.connect(self.confirm)
        layout.addWidget(btn_confirm)

        self.setLayout(layout)

    def confirm(self):
        ans_str = self.new_ans.text()
        self.parent().true_ans = eval(ans_str)
        self.close()

......

這個程序文件是一個使用PyQt5編寫的答題卡識別系統。程序主要包括以下幾個部分：

1. 導入必要的模塊和庫，包括sys、os、PyQt5、PIL、cv2等。
2. 定義了一個全局變量data，用于存儲識別結果。
3. 定義了一個函數walk，用于遍歷指定路徑下的所有文件。
4. 定義了一個SetAnsDialog類，用于初始化試卷答案。
5. 定義了一個App類，繼承自QMainWindow，用于創建主窗口。
6. 在App類的initUI方法中，創建了主窗口的布局和控件，并設置了背景圖片。
7. 在App類中定義了一些按鈕的點擊事件，包括識別按鈕、導出按鈕、初始化試卷按鈕、選擇文件按鈕和批量處理按鈕。
8. 在App類中定義了識別方法discern，用于識別答題卡圖片并將結果顯示在表格中。
9. 在App類中定義了選擇文件方法choose_file，用于選擇要識別的答題卡圖片。
10. 在App類中定義了批量處理方法getall，用于批量處理指定文件夾下的答題卡圖片。
11. 在App類中定義了導出方法write，用于將識別結果寫入Excel文件。
12. 在主程序中創建了一個QApplication對象和一個App對象，并啟動了主程序。

總體來說，這個程序是一個簡單的答題卡識別系統，可以識別單張答題卡圖片或批量處理答題卡圖片，并將識別結果顯示在表格中，并可以導出到Excel文件中。

6.系統整體結構

整體功能概述：
該答題卡識別系統的整體功能是通過圖像處理和OCR技術，實現對答題卡圖片的識別和批改，并將識別結果展示在圖形用戶界面上。系統可以單張識別和批量處理答題卡圖片，支持設置正確答案并導出識別結果到Excel文件。

文件功能整理：

7.圖像的預處理

概述

圖像預處理是指在圖像分析中，對采集的圖像識別之前所進行的一系列處理。由于采集圖像環境的不同，例如，光照的明暗、攝像頭性能不一、攝像的角度、紙張的薄厚、光源的顏色和打光方式、圖像的傾斜等多種環境因素的影響。
因此,為了盡可能減少這些環境因素對圖像識別結果的影響,去除一些無關信息，所以，必須對圖像進行預處理。其目的是利用計算機信息技術盡可能去掉圖像中的一些非緊要信息，恢復并且使緊要信息的可檢測性增強，從而提升圖像識別的準確度。

圖像灰度化

目前,攝像頭采集到的答題卡圖像是彩色的。其每個像素都是由紅?、綠(G)、藍（B)三個分量組成的，像素點的取值范圍為0~16581375l18]。由于存一幅彩色圖像需要很大的存儲空間，而且增加后續的圖像處理的計算量。另一方面，灰度圖像和彩色圖像可用來反映圖像的色度和亮度的特征是一樣的。所以，必須對圖像進行灰度化處理。完全可以用灰度圖像代替彩色圖像。
圖像灰度化處理就是將待閱答題卡圖像轉換成灰度圖像的過程,在圖像處理進程中，這樣可以減少的計算量、圖像的復雜程度和信息處理速度。常用的圖像灰度化的方法有以下幾種方式:
(1）單分量法
取灰度圖像的灰度值為待閱答題卡圖像R、G、B三個分量中的任意一個分量的值，見式。

(2)平均值法
在待閱答題卡圖像中，取某像素點的R、G、B三個分量的值，求這三個值的平均值，即圖像的灰度值，見式。

(3)最大值法
在待閱答題卡圖像中，取某像素點的R、G、B三個分量中的最大值，即圖像的灰度值，見式。

(4）加權平均法
加權平均法是根據重要性以及其它指標，將R、G、B三個分量以不相同的權重進行加權平均。根據轉換公式把RGB彩色模型轉換成YUV彩色模型，可得到各個分量的權重。其中，YUv，即一種顏色編碼方法。Y是明亮度:V、U是色度，是影像色彩及飽和度的描述，有確定像素顏色的用途[1]。
人眼對綠色的敏感最高,對藍色敏感最低,要想得到最符合人眼視覺效果的圖像,就得取R、G、B的權重分別約為0.3、0.59、0.11時，這樣灰度化后的結果真實合理、符合實際的應用。見式。

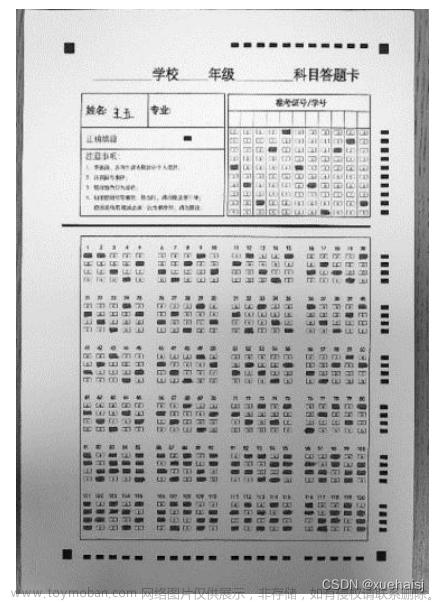

在灰度化處理過程中，由于目前最常用的方法就是加權平均法。因此，本系統采用加權平均法來實現對答題卡圖像的灰度化處理效果如圖。

8.圖像二值化

在答題卡圖像處理過程中，由于考生在填涂答題卡時，填涂的面積和填涂的深淺等都存在一定的差異。因此，必須對灰度化后的答題卡圖像進行閾值化處理.
圖像的二值化處理就是將灰度圖像轉換成只有黑白兩種取值的圖像。先給定一個灰度閾值T，圖像中某像素點的灰度值設為f(x, y)，當f(x,y)>T時，則令f(x, y)=255:當f(x,y)<=T時，則令f(x,y)=0。這樣就得到了只有黑白兩色的灰度圖像，大大減少了圖像的數據量，并且簡化了圖像的處理過程。閥值化處理的關鍵在于設定閾值，選取適當?shù)拈撝悼梢员M量的減少圖像的干擾信息，突出圖像的主要信息，便于進行后續進行圖像識別。
在圖像處理過程中,選取閾值的方法有很多種,常見的有五種方法:簡單閾值法、雙峰法、大津法、最佳閾值法。
(1）簡單閾值法
簡單閾值法是指在圖像閾值化處理過程中，通過人眼的識別，判斷該圖像中的像素點、并且分析該圖像，設T是我們?nèi)斯みx擇的全局閾值，圖像的各個像素點的灰度值g(x,y)與T比較,若g(x,y) >T ,則令g(x. y)=255:若g(x, y)<=T,則令g(x,y)=0:這種閾值選擇的方法簡單，處理速度快:然而，其使用范圍比較窄，結果容易受人為影響[20]。
(2〉雙峰法
根據圖像的灰度直方圖可以用來實現雙峰法。在一些不復雜圖像中，其灰度分布很有規則,圖像背景與前景像素灰度值的分布呈山峰形狀，一個波谷由兩個波峰形成。因此，確定閾值為兩波峰之間波谷的灰度值。有兩個波峰的圖像適用這種方法[P]。不適用此方法的情況是直方圖曲線平緩或只有一個波峰的圖像。
(3）大津法
在二十世紀七十年代末，[日本學者大津提出了大津法]，此方法可以自適應確定閥值。其原理是基于圖像的灰度特征，整個圖像分為前景和背景，對這兩個部分的像素點總數和灰度平均值分別進行計算，這樣就求得其類間方差，類間方差越大時，伴隨著前景和背景的差別越大，因此，若類間方差最大時，即是圖像的最佳閥值點，二值化效果最好。該方法的主要實現步驟為:
(A)在一個圖像中，設w,是前景像素點，u.是前景圖像的平均灰度;w是背景像素點，u,是背景圖像的平均灰度;g是前景和背景圖像的方差，u是圖像的平均灰度:
(B)計算圖像的平均灰度，見式:

(C）計算圖像的方差g，見式:

(D）在(3.6）式中把（3.5）式代入得，見式:

當g最大時，得到最佳閾值T。該方法的優點是算法簡單，用時少，當前景與背景的面積相差不大時，能夠有效的分割圖像。但是，當圖像的前景與背景的面積相差很大時，則不能夠有效的使圖像分割，即其直方圖表現為雙峰不明顯或大小相差很大的雙峰，此時分割效果不佳?；趫D像的灰度特征的區分來使用的此方法，所以，對噪音和目標圖像大小很敏感。因此,在實際應用中,將該方法與其他方法結合起來用。

(4）最佳閾值法（迭代法)

最佳閾值法又稱迭代法，它選取閾值的核心是基于逼近的思想[P3l，首先選取灰度圖的平均值作為初始閾值，然后進行闕值分割，產生子圖像，并根據子圖像的特征來選擇新的閾值，這樣幾次循環，分割的圖像的像素點可以最大程度減少錯誤。這樣做的成效比用初始閾值直接分割圖像好。以下是詳細的實現過程:
(A)計算圖像最小、最大灰度值分別為Zm和Z.，則初值閾值T=(Zmin+Z.)/2 :
(B）將圖像分為目標和背景部分，根據新選取的閾值T，計算出兩部分的平均灰度值Z。和Z，，從而得出新閾值T=(Z+Z)/2 :
?如果T=T，則此時的閾值就是最佳閾值:否則將T的值賦予T。，轉向步驟(B）。
最佳閾值法可以準確地區分圖像的目標和背景，但是細節處區分不細致，總體的效果還是比較好的。

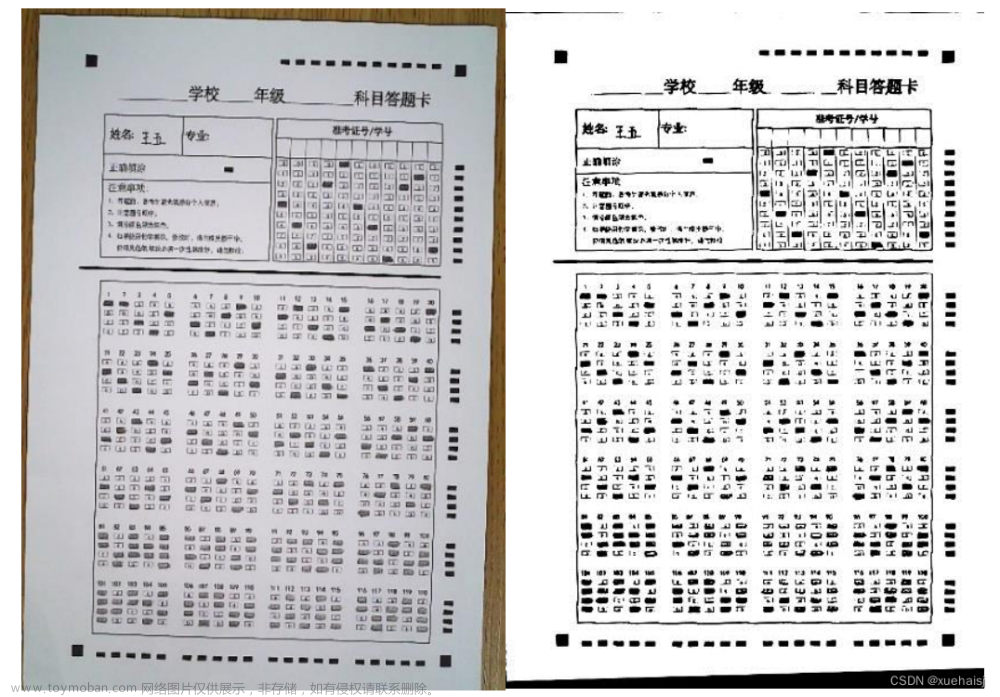

本文經過實驗對比了以上方法,發現采用最佳閾值法可以得到更好的答題卡圖像二值化的效果如圖。

9.圖像平移旋轉矯正

在答題卡圖像采集過程中，由于答題卡圖像放置的位置、支架的搭建、攝像頭的固定等人為因素，以及攝像頭的性能因素會造成一定角度的傾斜或者形變，采集到的圖像如果有一定角度的傾斜或者形變，那么會對識別的結果造成一定的影響，進一步影響學生的成績的準確性，考試的公正性，以及人才選拔的客觀性。因此，在答題卡圖像識別之前，判斷答題卡圖像是否傾斜并做相應平移旋轉矯正處理，對后續答題卡識別具有十分重要的意義。
首先需要獲取答題卡圖像四個角的定位標識即正方形黑塊,通常有以下三種方法:一是采用邊緣檢測或者輪廓區域檢測的相關算法,利用答題卡圖像邊緣的突變性質或者邊緣點連接的層次差別來檢測并提取其邊緣信息,然后對答題卡圖像進行相應的矯正，這種方法只能處理沒有發生透視情況的圖像矯正，處理范圍比較局限24。二是采用角點檢測的方法，來獲取圖像的角點特征，然后進行相應的矯正處理，這種方法由于要遍歷整個圖像的每一個像素點，其需處理的數據量較大、效率較低。三是采用模板匹配的方法，提取答題卡圖像四個角的定位標識，然后進行幾何變換達到答題卡圖像的矯正效果。這種方法可以彌補方法一和方法二的不足,更適用答題卡圖像的識別。
根據答題卡圖像的矯正需求的分析，對以上幾種方法進行分析實驗，本系統采用第三種方法即模板匹配的方法，獲取答題卡四個角的定位標識，然后根據各個角的定位信息對答題卡圖像進行幾何變換，來實現對答題卡圖像的平移旋轉矯正。

模板匹配

模板匹配被認為是在圖像識別中的一種最基本的模式識別方法。有以下三種常用的方法:
(1）基于特征的模板匹配算法[5]。其基本思想是提取圖像的特征，以生成的特征描述子的相似度為標準，匹配這兩幅圖像的特征。其特征主要可以分為點、邊緣、區域或面等特征。經實驗驗證，此算法最大的缺陷在于需要在圖像中提取出特征，需要比其它兩種算法多出一定的計算量和時間，不適用于本系統。
(2）基于形狀的模板匹配算法[6]，其最佳匹配位置在模板圖像內，由像素的梯度向量?jī)?nèi)積總和，以及最小值決定，其優點就是穩定性和可靠性都比較優越，但是運算量相比較而言較大，處理時間也較長，不適用于本系統，為了提高答題卡識別的效率，需要找到更快速更高效的方法。
(3）基于灰度值的模板匹配算法[7]，即相似度是通過計算模板圖像與圖像之間灰度值來計算的，若以圖像的形式表示模板圖像塊時，根據模板圖像塊與圖像中各個部分的相似度，去判斷該模板圖像塊是否存在于這幅圖像中，并求其位置的操作。由于在答題卡設計的時候，制定的答題卡的四個角的黑色方塊比較顯著，并且進行模板匹配的圖像是二值圖像,因此答題卡的定位信息的特征變得很明顯很簡單。經過試驗,發現基于灰度值的模板匹配算法配合答題卡圖像的定位信息的特征,能夠取得相當不錯的效果。
在本系統中,答題卡圖像四個角的定位標識顯著地分布在答題卡的四個邊角位置，所以，為了提高模板匹配的效率，先將答題卡圖像分為四個部分，分別是左上部分、右上部分、左下部分、右下部分;其次定義一個模板圖像塊;然后將模板圖像塊分別在這四個部分的圖像上，從上至下，從左至右以像素點為單位進行滑動，將兩個圖像的像素值進行對比，選擇相似度最高的部分標記當遇到相似度更高的部分時，更換標記部分;最后，掃描完畢，將四個部分相似度最高的部分標記出來并進行輸出操作。
基于灰度值的模板匹配算法的整個具體流程:

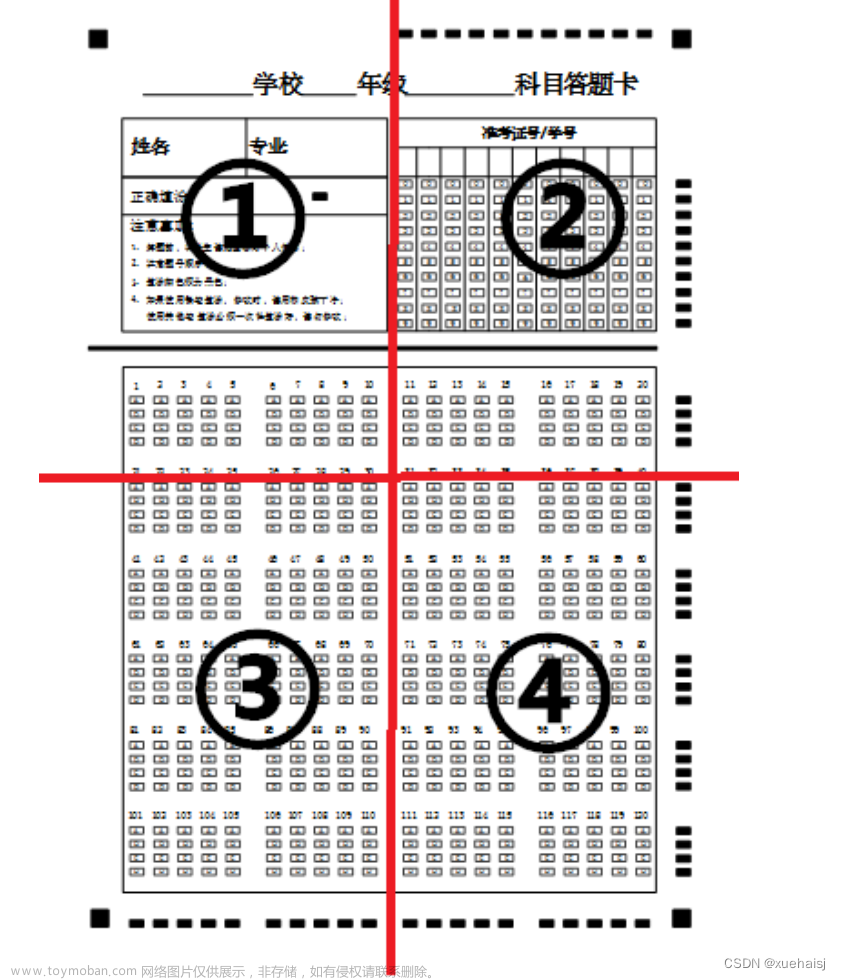

(1)設答題卡圖像目標函數為﹐答題卡圖像大小為24803508像素，把答題卡圖像分成四個部分:①左上部分、②右上部分、③左下部分、④右下部分，每個部分大小為12401754像素如圖。

10.幾何變換

圖像的幾何變換是指一個圖像的新坐標位置由另一個圖像的坐標位置映射而來的。其特點就是使圖像像素的空間位置改變，而不是對其像素的灰度值改變，這可以消除圖像采集時出現的幾何形變。它是圖像處理與分析的基礎28]。設標準圖像函數f(x,y)，實際圖像函數g(x,y)，把原圖像素點(x,y%)的坐標與目標圖像新像素點(x ‘, y’)的映射關系可表示為見式:

其中，f(x。,y,)和g(x,y%)是坐標變換函數，利用標準圖像和實際圖像中的已知的對應像素點來推算出圖像間的幾何變換。
考慮到圖像可能會在采集時，產生形變或者傾斜。因此，答題卡圖像的平移旋轉矯正處理必須進行。幾何變換主要有坐標映射、仿射變換等。
(1）坐標映射
圖像的坐標映射是建立一種映射關系在原圖像與目標圖像之間,這種映射關系有兩種，一種是計算變換后圖像像素點反映射在原圖像的坐標位置，另一種是計算原圖像像素點在映射后圖像的坐標位置[2%]。由于這種映射關系并不能達到矯正答題卡圖像的效果，所以不適用于本系統的答題卡圖像矯正。
(2）透視變換
透視變換就是二維坐標到三維坐標再到另一個二維坐標空間的映射。透視變換過程就是已知標準答題卡和待閱答題卡角定位點坐標，通過透視變換見式，計算出透視變換矩陣，根據映射關系可以得出透視變換后的圖像的坐標點，這樣就實現對答題卡圖像的矯正。

在公式中，(x ‘, y’,w’)表示原圖像，(u, v, w)表示待閱答題卡圖像，用于圖像透視變換的實現，[as,as]表示平移圖像，透視變換矩陣即相對于仿射變換，透視變換具有很高的靈活性。但是由于它是三維坐標之間的變換，故不適合本系統。
(3）仿射變換
圖像的仿射變換是空間直角坐標系中二維坐標之間的線性變換[30l。它主要實現平移、縮放、旋轉等相關幾何操作，操作之后，依然保持其“平直性”和“平行性”的特點。
在保證攝像頭的光軸要與答題卡所在平面垂直、光照、攝像頭的性能等環境因素達到最佳的情況下，通過攝像頭采集圖像時，圖像絕大部分程度上都有發生一定的平移旋轉，這屬于平面上的平移旋轉，而仿射變換正好是發生在平面內的二維坐標之間的變換，即可以這樣理解，圖像仿射變換的過程基本就是圖像平移旋轉矯正的過程;因此，采用仿射變換實現對答題卡圖像的平移旋轉矯正，更適用于本系統。
要實現答題卡圖像的平移旋轉矯正,必須先提取答題卡模板圖像和待閱答題卡圖像四個角定位點坐標信息，這可以通過模板匹配獲取;由于答題卡模板圖像的每個角的定位點坐標和實際答題卡圖像的每個角的定位點坐標一一對應,并且三個點就可確定一個面，所以可以只需要三對角定位點坐標，根據三對角定位點坐標之間的映射關系來實現答題卡圖像的矯正。

11.填涂信息識別

通過對答題卡圖像的涂點定位,獲取并標記了每個矩形定位點信息的左上角坐標，接下來就可對每個矩形定位點進行填涂信息識別。填涂信息識別就是將考生的準考證號或?qū)W號和填涂的答案進行標記并且輸出的過程。常用的填涂信息識別算法有以下4種:
(1）基于支持向量機的填涂信息識別
基于支持向量機的填涂信息識別其基本步驟如下，第一，對各個矩形定位信息點與水平定位信息的相對坐標模板進行定義;第二，對水平定位信息區域進行圖像分割;第三，提取各個水平定位信息點重心;第四，根據各個矩形定位信息點與水平定位信息的相對坐標模板，提取各個矩形定位信息點初步識別的范圍;第五，向量集根據各個矩形定位信息點最初識別的范圍及定義的環境因子來構造;第六，輸入向量機，采用支持向量機對其進行訓練與識別，獲得結果。
(2）基于決策樹的填涂信息識別
基于決策樹的填涂信息識別其基本步驟是:首先采用人工標注的形式從答題卡中抽取矩形定位信息點構建訓練集和測試集，在訓練集和測試集中，分別有未填涂與填涂矩形定位信息點兩類，其次，設定其離散化閾值T，把訓練集中答題卡的矩形定位信息點分割成m個大小相同的小矩形，計算所有小矩形的占空比，根據T將其離散成信息特征，然后，將m+1個特征構成特征向量的結構，來構建矩形定位信息點的決策樹，最后，使用測試集測試決策樹的速度和準確度[1]。
(3）基于模板匹配的填涂信息識別
模板匹配是指將答題卡的矩形定位信息點作為模板圖像,將一個題中的一組選項作為實際圖像，在實際圖像中，從上至下，從左至右以像素點為單位進行滑動，將兩幅圖像的像素值進行對比，選擇相似度最高的部分標記并輸出，根據匹配的量化結果得出矩形定位信息點是否被填涂。
(4）基于平均灰度值的填涂信息識別
基于平均灰度值的填涂信息識別的基本思想是通過計算矩形定位信息點的像素的平均灰度值來判斷該點是否被填涂。如果一道題目中的某個矩形定位信息點的平均灰度值最大，則表示該點被填涂。因此，設sum為矩形定位信息點的像素點總數，A[i,j]表示坐標[i,j]處的像素點的灰度值,則計算每一道題的矩形定位信息點的像素的平均灰度值 erog。見式:

12.系統整合

下圖[完整源碼＆環境部署視頻教程＆自定義UI界面]
