1. 前言

本文主要是TI的MMWCAS-DSP-EVM 和MMWCAS-RF-EVM 兩塊評估板的一些使用心得和毫米波雷達的學習總結。

2. 相關原理

毫米波(mmWave)是一類使用短波長電磁波的特殊雷達技術。通過捕捉反射的信號，雷達系統可以確定物體的距離、速度和角度。毫米波雷達可發射波長為毫米量級的信號，短波長讓所需的系統組件（如天線）的尺寸很小，同時也可以提高精度，工作頻率為76-81GHz（對應波長約為4mm）的毫米波的微小移動分辨率大概為零點幾毫米。完整的毫米波雷達系統包括發送和接收射頻組件，以及時鐘等模擬器件，還有模數轉換器（ADC）、微控制器(MCU)和數字信號處理器(DSP)等數字組件。而TI的器件則是一種發射調頻連續波（FMCW）的器件。

主要可以實現距離、速度、角度的測量。下面介紹一些相關的原理，距離、角度、分辨率、最遠距離。chirp信號，F(xiàn)MCW

下面的相關原理主要參考了TI的FMCW相關培訓視頻和PPT，講解的還是不錯的視頻。

2.1 范圍估計 rang estimation

涉及用雷達進行多目標的距離估計、分辨率等相關的推導

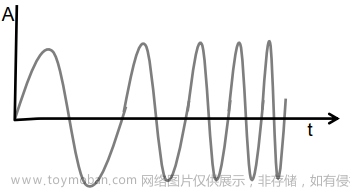

一般情況下，采用的是線性調頻信號——chirp信號，其頻率隨時間線性變化。其表達式
S t ( t ) = A c o s { 2 π ( f 0 t + S t 2 / 2 ) + φ 0 } t ∈ [ 0 , T ] (2.1) S_t(t)=Acos\{2 \pi(f_0t+St^2/2)+\varphi_0\}\qquad t\in[0,T] \tag{2.1} St?(t)=Acos{2π(f0?t+St2/2)+φ0?}t∈[0,T](2.1)
A表示其幅度，S表示調頻斜率B/T，chirp信號的掃頻帶寬為B，時間周期（時間窗口window）為T。

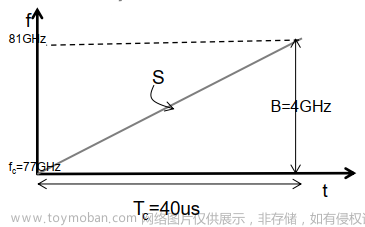

下圖則是其頻率變化，$f_c$為起始頻率(下同)77GHz，持續時間，帶寬$B$，線性調頻脈沖的斜率$S$。

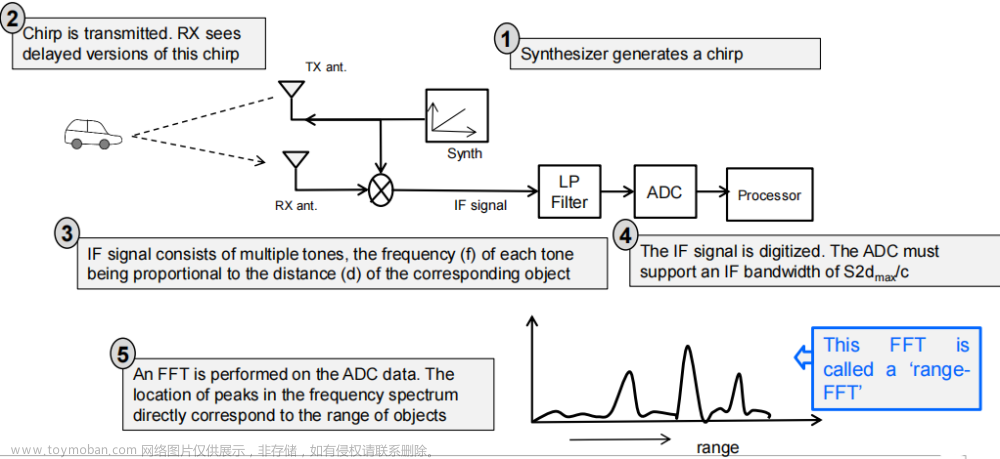

FMCW的雷達框圖如下：

注：混頻器得到的信號頻率為輸入信號的瞬時頻率之差，相位為兩個輸入信號的相位之差。

得到的信號：

由上圖中頻（IF）信號頻率為$S\tau$，而所測物體的距離d又和時間$\tau$ 有關系。這樣通過推導我們可以知道
$$f_{IF}=S\tau =S\frac{2d}{c}\text{\hspace{1em}(2.2)}$$

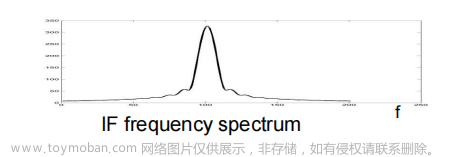

故而我們可以將物體的距離信息轉化為中頻信號的頻率信息，對其進行FFT可得到相應的頻譜，一個物體則會產生一個單峰：

由上面可以看出，對于時間窗口越長的，所能分辨的頻率差越小，即距離分辨率越高。

由于在時間窗口上，兩個信號相差至少要有一個周期，才能分辨出為兩個頻率，即識別為兩個峰，兩個目標。而時間窗口最大為信號持續時間$T_c$ ，則兩個不同目標對應的中頻信號的頻率差 應滿足。
$$\Delta f>\frac{1}{T_c}\text{\hspace{1em}(2.3)}$$
結合公式（2.2）可得其分辨率應滿足
$$\Delta d=\frac{c\Delta f_{IF}}{2S}>\frac{c}{2S{T}_c}=\frac{c}{2B}\text{\hspace{1em}(2.4)}$$
即最大距離分辨率為
$$d_{res}=\frac{c}{2B}\text{\hspace{1em}(2.5)}$$
故而4GHz的帶寬對應的距離分辨率大約為3.75cm，但開篇所說的幾毫米的精度則是通過下一節關于中頻信號的相位我們可以了解到具體原理。

而由采樣定理的限制，所能測量的中頻信號的頻率應小于采樣頻率$F_s$的一半，即最大測量的距離限制在
$$d=\frac{c{f}_{IF}}{2S}<\frac{c{F}_s}{4S}$$
而對于下面這兩種信號：

其各自有不同的優勢，由于帶寬相同，故而分辨率相同。但由于調頻效率不同，對于采樣頻率一樣的，左邊的最遠測量距離要大一些，但是對于相同距離分辨率，右邊信號所需的持續時間更短。總體的圖：

2.2 速度估計

此前我們通過中頻信號的頻率實現了對于物體的范圍估計，但我們?nèi)绻Ｍ鸉MCW雷達具備響應物體極小位移的能力(或者說速度)，我們就需要對中頻信號的相位進行研究。
$$\Delta ?=\frac{4\pi \Delta d}{\lambda }$$
若用$\Delta \tau$ 表示物體微小運動的時間，由于角度等于角速度乘以時間即$2\pi f_{c}t$，則其相位變化$\Delta ?$ 與其微小移動$\Delta d$ 的關系為
$$\Delta ?=2\pi f_c\Delta \tau =2\pi \frac{c}{\lambda }\Delta \tau =\frac{4\pi \Delta d}{\lambda }\text{\hspace{1em}(2.6)}$$

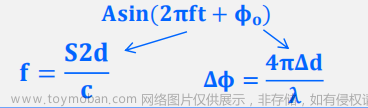

這樣中頻信號的頻率與相位均有相關意義(這個式子很重要，最好記憶一下)：

由于波長較短，故而可以看出相位對于微小運動比較敏感。這也就對應了開篇提到的毫米波雷達對于物體移動的分辨率可以到幾毫米。 而這將可用于速度估計。用 $T_c$表示持續時間， $\omega$表示相位差$\Delta ?$ 根據式子（2.6）可得到：
$$v=\frac{\lambda \omega }{4\pi T_c}\text{\hspace{1em}(2.7)}$$

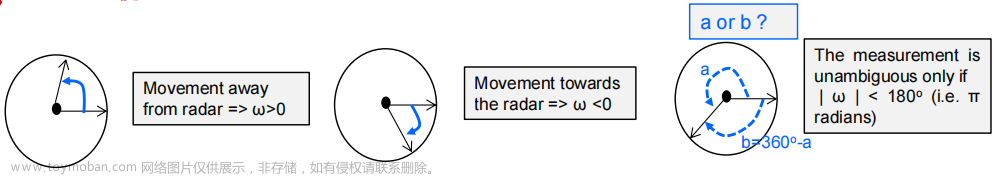

但是需要注意，這樣測量時對于測量的最大速度是存在限制的，由于依賴于相位差進行測量，只有當相位差的差值介于正負$\pi$ 弧度之間時才可以，不然無法區分具體相位差，不知道是向哪邊轉了。如下圖：

故而由式（2.7）知，最大速度為：
$$v_{max}=\frac{\lambda }{4T_c}\text{\hspace{1em}(2.8)}$$
對于速度分辨率與距離分辨率類似，大致思想也是一個時間窗口內，至少相差一個周期。只不過此時對應的時間窗口時總的幀時間（一幀代表此前一次$T_c$），用N代表總幀時間間隔內的脈沖數，則
$$\Delta \omega >\frac{2\pi }{N}\text{\hspace{1em}(2.9)}$$
又由式（2.7）得($T_f$ 表示總幀時間，即測速度的時間)：
$$\Delta v=\frac{\lambda \Delta \omega }{4\pi T_c}>\frac{\lambda }{2N{T}_c}=\frac{\lambda }{2T_f}\text{\hspace{1em}(2.10)}$$

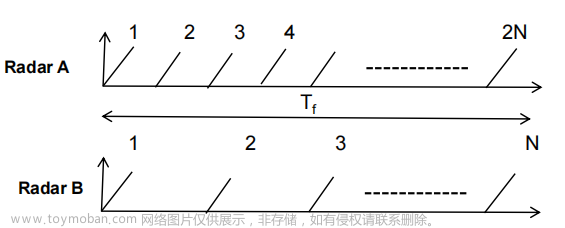

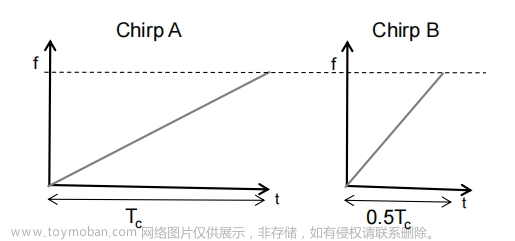

同樣對于速度測量，也有相應信號的討論：

上圖兩種信號對于最大速度和速度分辨率的表現:

當然在實際的實現中，速度的估計需要在原來距離估計的基礎上，對其接受信號做FFT后，再對其進行Dlopper FFT，總的過程稱為2D-FFT。

通過上述對于距離分辨率、最大速度、速度分辨率等的計算，我們可以反過來通過相應需求涉及相應的調頻連續波的一些參數

最后一個公式，在由于ADC采樣頻率對最大中頻信號頻率的限制，需要對調頻斜率和最大測量距離之間進行一個取舍。當然雷達測量距離也和發射功率等相關

2.3 角度估計

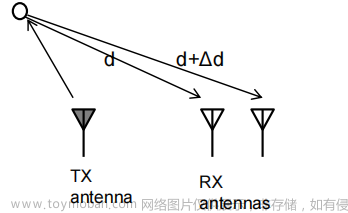

對于角度的估計，參考了之前對于速度的估計方法，如下圖所示

故而由此前的公式（2.6）知，其接受天線的兩個信號相位差為（沒有來回故而是4不是2）：
$$\omega =\frac{2\pi \Delta d}{\lambda }\text{\hspace{1em}(2.11)}$$
上式中$\Delta d$ 表示兩個接受天線收到的信號所傳輸?shù)木嚯x差，其與兩個接受天線的距離$l$ 的關系為：

則結合公式（2.11）可以得到:
$$\omega =\frac{2\pi L?sin\theta }{\lambda }\text{\hspace{1em}(2.12)}$$
和在速度估計時的原理相同，相位差也需要在$\pm \pi$ 內，故而同樣可以得到測量角度滿足為：
$$\theta <si{n}^{?1}(\frac{\lambda }{2L})\text{\hspace{1em}(2.13)}$$
同樣其角度分辨率可以得到：
$$\Delta \omega =\frac{2\pi l}{\lambda }(sin(\theta +\Delta \theta )?sin(\theta ))\approx \frac{2\pi l}{\lambda }cos(\theta )\Delta \theta \text{\hspace{1em}(2.14)}$$
而相位差滿足：
$$\Delta \omega >\frac{2\pi }{N}\text{\hspace{1em}(2.15)}$$
由（2.14）和（2.15）得到角度分辨率(右邊推導： $\theta$ 很小，且天線間距一般取為波長的一半)，單位為弧度：
$${\theta }_{res}=\frac{\lambda }{Nlcos(\theta )}?{\theta }_{res}=\frac{2}{N}\text{\hspace{1em}(2.16)}$$

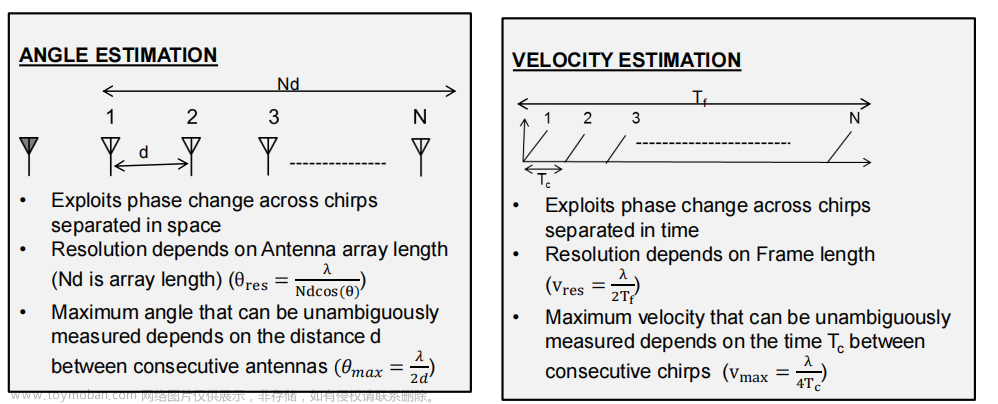

在實際實現中采用的是和速度估計中類似的方法，稱為Angle-FFT。下圖是二者對比，由于TI采取符號不一致的原因，其$d$ 代表天線距離。

3. 雷達板卡簡介

在TI官網上所查到的信息是MMWCAS-RF-EVM是由毫米波雷達AWR1243或者AWR2243四器件級聯陣列的感應解決方案，單個主器件在所有四個器件之間分配20GHz的本機振蕩器（LO）信號（用以產生線性調頻波），使得這四個器件作為單個射頻收發器運行，可支持最多12發TX和16收RX天線元件。關鍵詞：成像雷達、長距離TX波束形成和波束控制、提高角分辨率的MIMO。

3.1 RF-EVM

其與DSP板配合使用，DSP板為RF板通過Host Board Connector J4 J6對其提供5V電壓，板子本身以1V電壓供應RF1和RF2，12Tx&16Rx,12發16收。

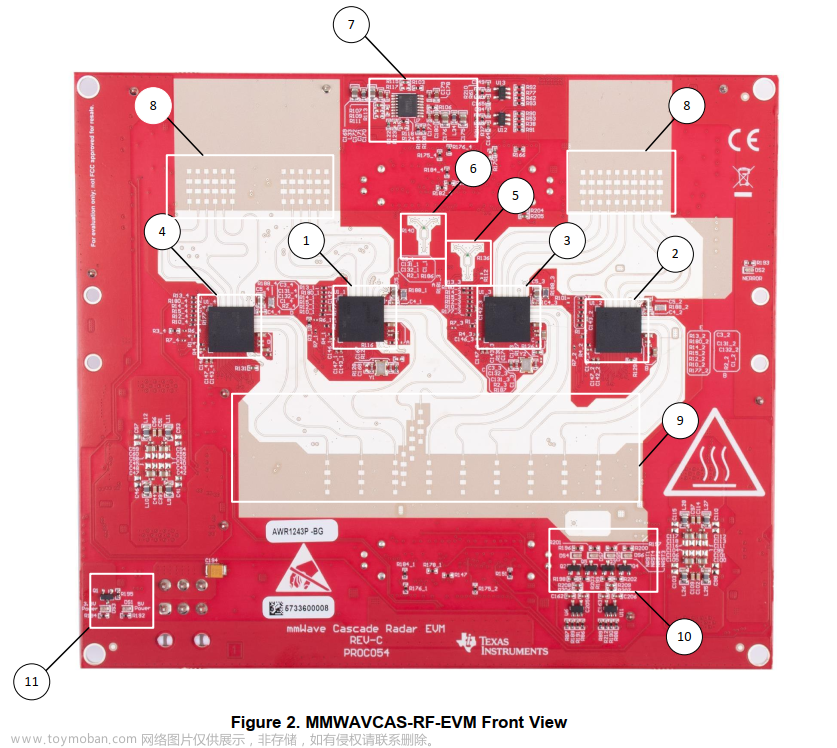

板子正反面接口圖如下

Front View Callouts:

1. AWRx #1 “Master” (U1_1) 該處為 master device
2. AWRx #2 “Slave 1” (U1_2)
3. AWRx #4 “Slave 3” (U1_4)
4. AWRx #3 “Slave 2” (U1_3)
5. 20 GHz LO Wilkinson Power Divider #1 (FMCW_CLKOUT) AWR #1 and AWR #2
6. 20 GHz LO Wilkinson Power Divider #2 (FMCW_SYNCOUT) AWR #3 and AWR #4
7. LMK00804B (U4) AWRx 40 MHz clock distribution buffer
8. Receive antenna array
9. Transmit antenna array
10. AWRx reset LED indicators （DS4、5、6、7對應AWRx#1、2、3、4） NRESET值 :表示PMIC#1、#2輸出正常，以及主板NRESET信號
11. System 5.0 V and 3.3 V power status indicators 電源正常顯示燈5V和3.3V

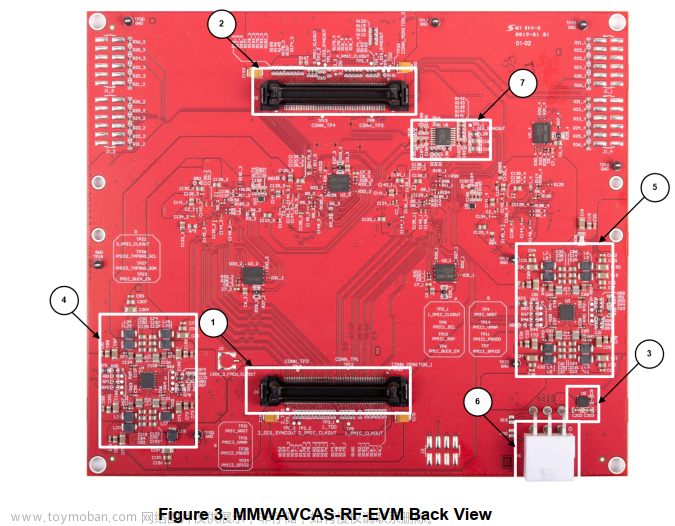

Back View Callouts:

1. Host Board Connector #1 (J4) 5.0 V power, interfaces for AWRx #1, AWRx #2
2. Host Board Connector #2 (J5) 5.0 V power, interfacesAWRx #3, AWRx #4
3. TPS73733 5.0V to 3.3 V LDO (U5) provides system 3.3 V power
4. LP87524P PMIC #2 (U4) powersAWRx #2 and AWRx #3 PMIC#2
5. LP87524P PMIC #1 (U3) powersAWRx #1 and AWRx #4
6. Bench 5.0 V power connector (J6) 輔助電源，在DSP供電情況下不需要
7. LMK00804B (U8) AWRx digital synchronization distribution buffer

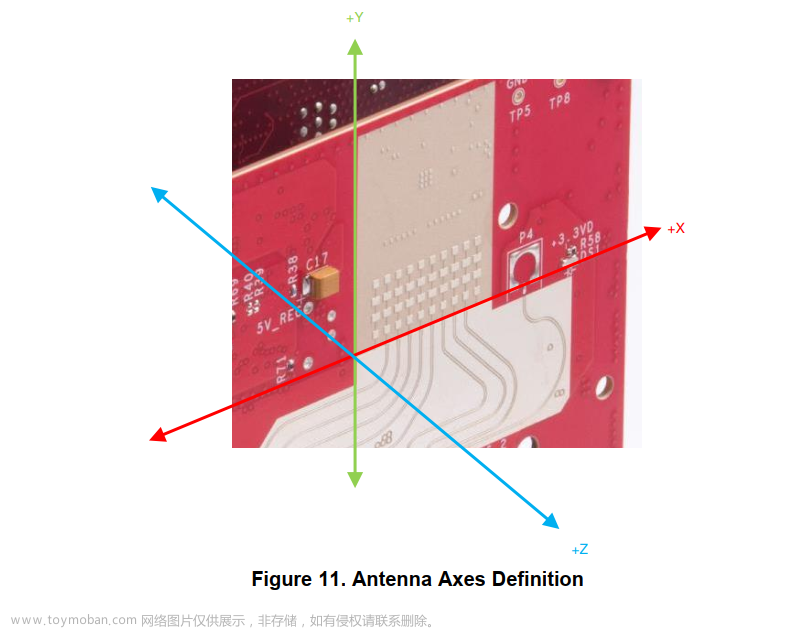

X、Y、Z軸

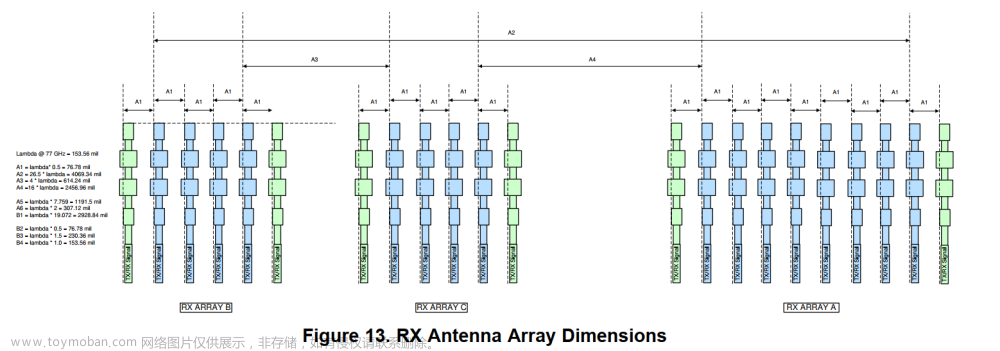

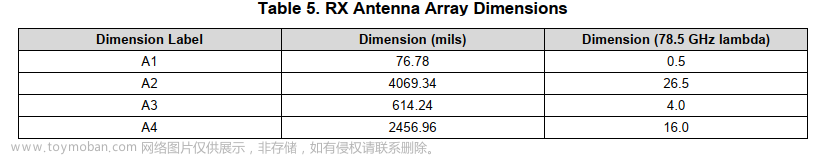

下圖是雷達天線的一些距離

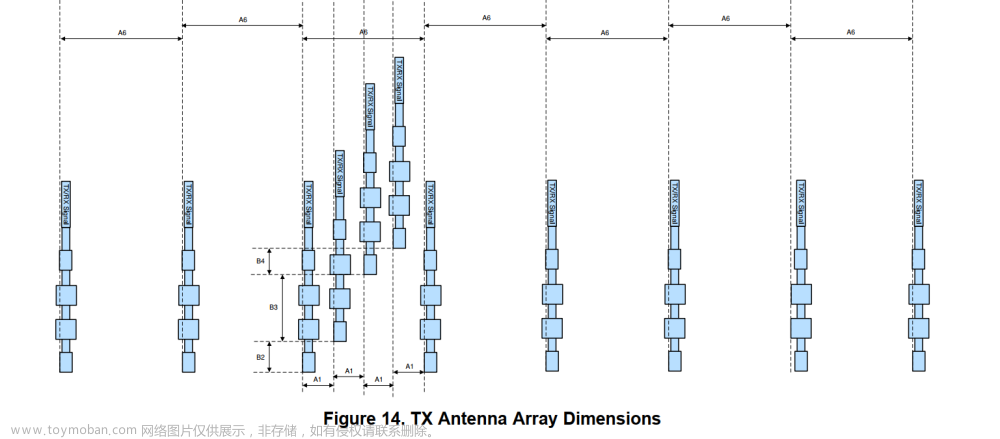

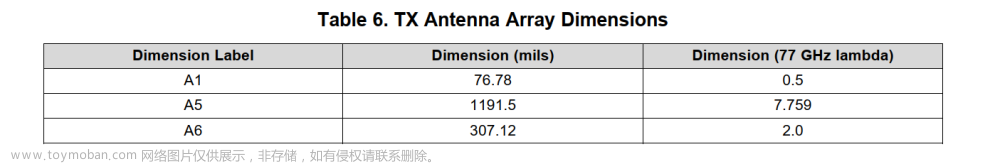

發射天線的

3.2 DSP-EVM

DSP板子上有射頻板用來接受雷達數據信號，其給射頻板供電5V。DSP主要用于信號處理，為FMCW信號提供一些程序，比如一些FFT程序、基本檢測算法CFER-CA等，

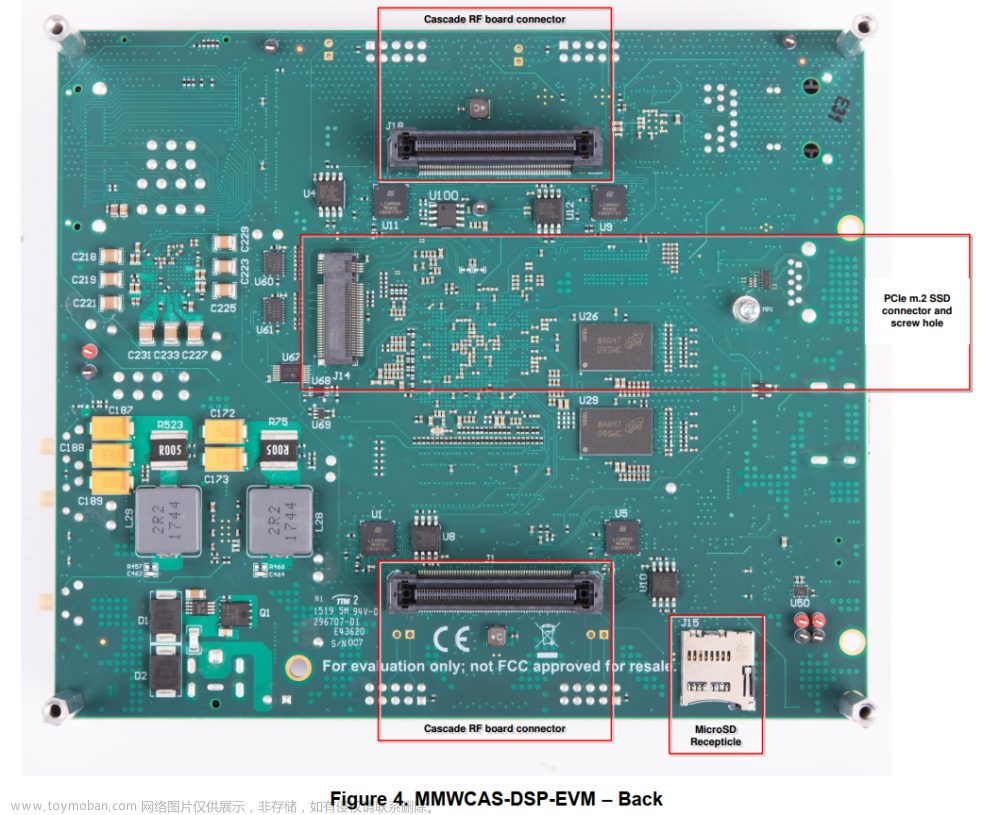

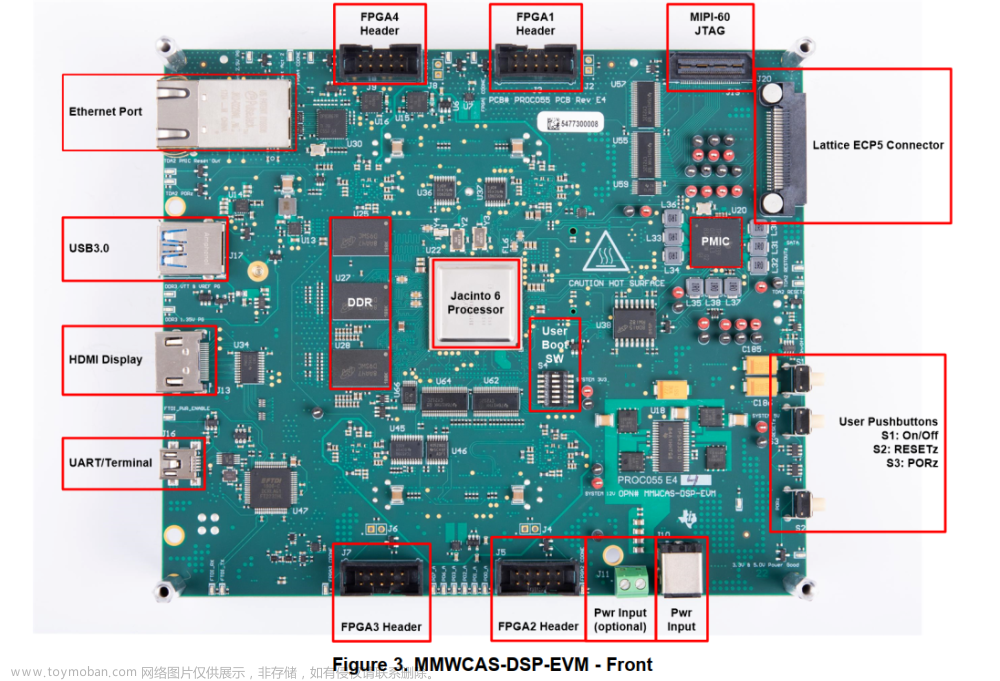

下面是板子正反的接口圖

支持PCIe 2.0(通過 m.2 連接器)，SSD diver通過連接器提供3.3V的供電電壓。

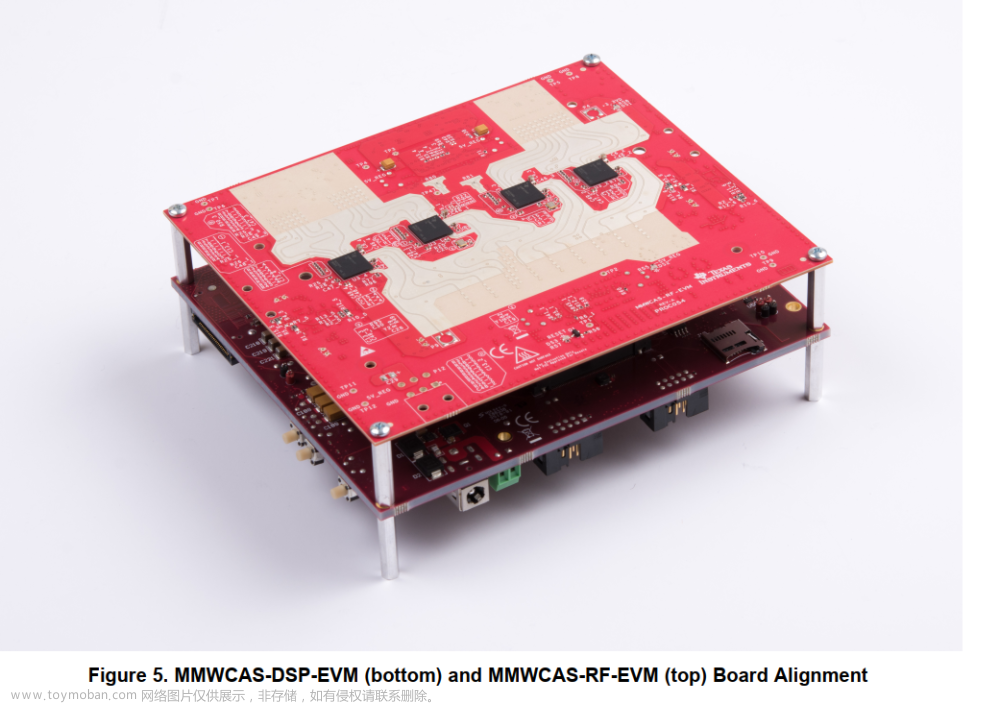

與RF板連接圖

DSP板供電12V，電流不小于3A。典型電源：12V，5A，Advantech Power supply P/N: 96PSA-A60W12V1-1

電源接好，板子四周的LED燈會亮

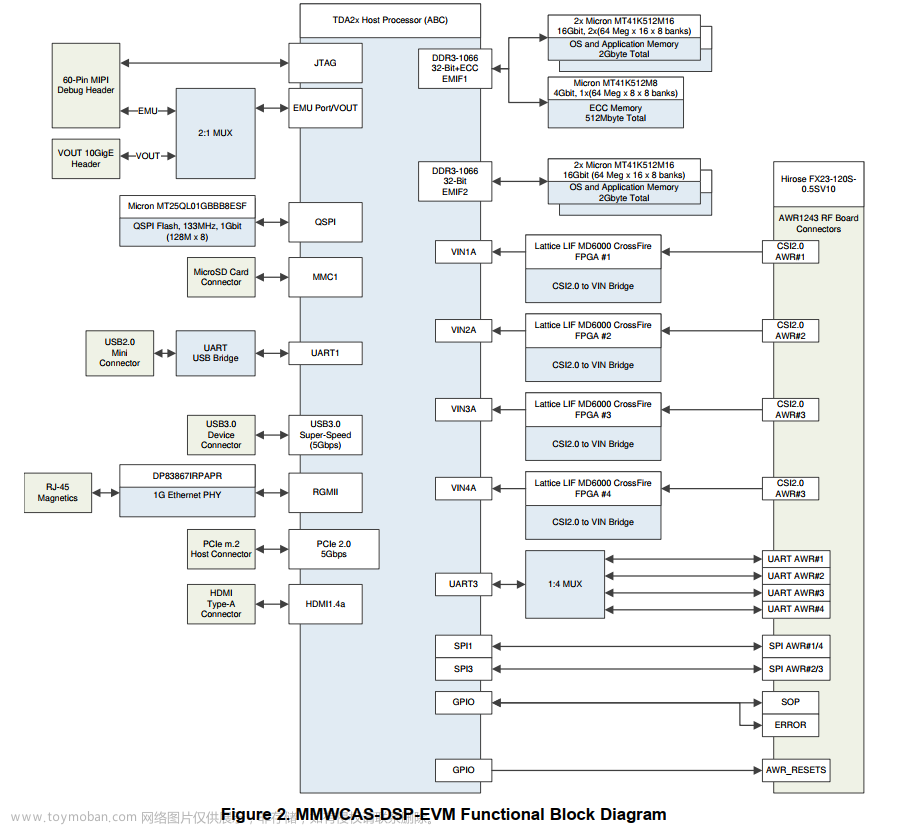

下面為其功能原理框圖：

3.3 AWRxx區分

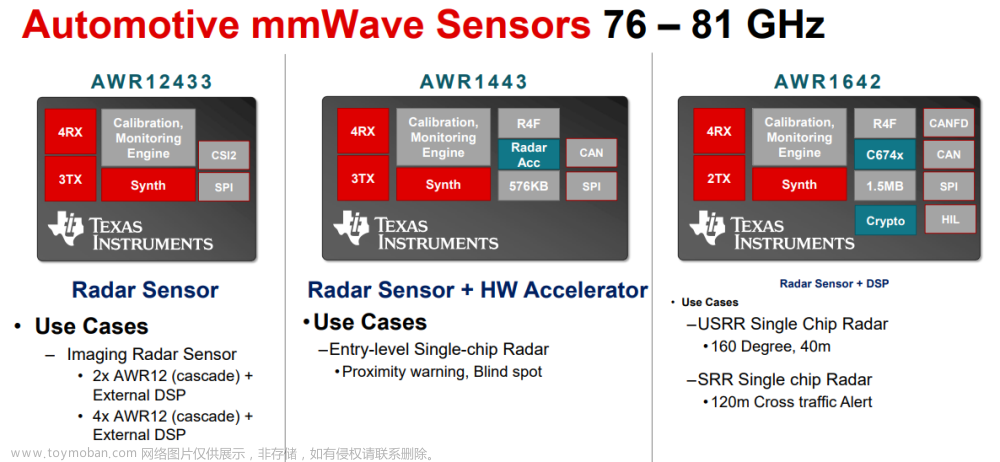

TI的AWRxx表示的是汽車毫米波雷達，而IWRxx表示的是工業毫米波雷達。而汽車毫米波雷達也正是本文研究的主要重點。單芯片雷達AWRxx主要有三款，AWRx2xx、AWRx4xx、AWRx6xx。

AWRx2xx、AWRx4xx、AWRx6xx從左到逐漸趨于復雜，在相應的使用中也是不一樣的，AWRx6xx自帶DSP。在mmWaveStudio的使用中，AWRx2xx只需要選擇BSS（Radar Subsystem）,AWRx4xx就還需要MSS（Master Subsystem），而AWRx6xx還有DSS（DSP Subsystem）

至于AWRx2xx、AWRx4xx、AWRx6xx的第一個x代表版本，第二三個x代表收發。如本文主要用的是AWR2243四級聯芯片，它便是四收三發單芯片雷達，由于沒有DSP相關模塊，故而RF評估板還需要配合DSP評估板進行使用。

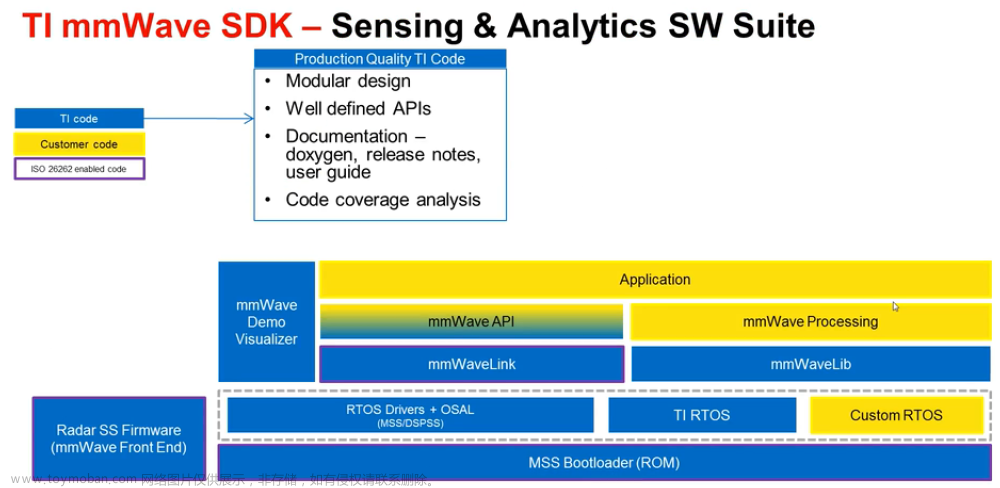

3.4 mmWave SDK簡介

SDK(software development kits)，通過簡單介紹，了解TI相關SDK組件的一些使用方法，方便學習。

主要面向TI單芯片毫米波雷達器件的軟件系統和測試。主要涉及AWR1443、AWR1642、IWR1443和IWR1642等毫米波傳感器產品。第一個平臺是xWR14xx，括AWR1443、IWR1443，4收3發， 有微控制器和硬件加速器，用于信號處理；第二個平臺是AWR1642、IWR1642，4收2發。兩個平臺均需要外部串行閃存，存儲應用代碼。

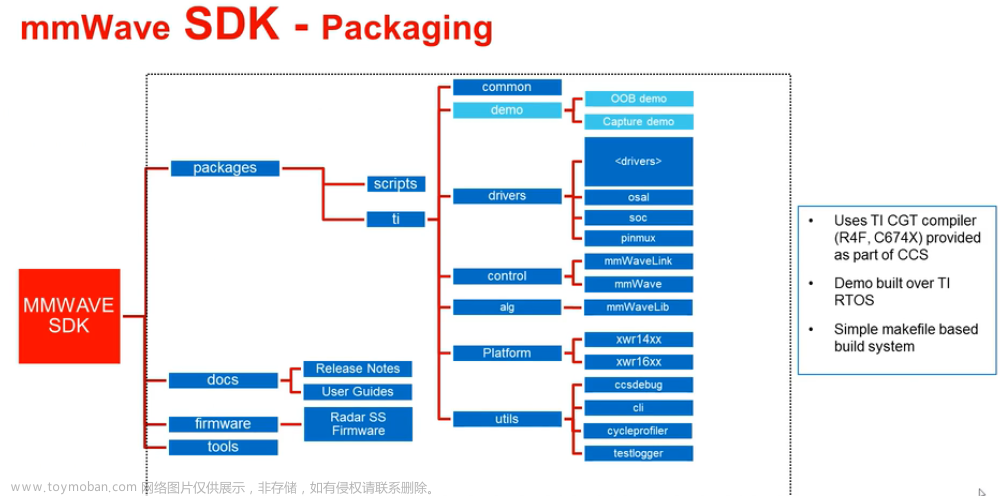

安裝好SDK后，其文件一般包含packages、docs、firmware和tools四個部分，packages包含構建毫米波SDK的腳本文件，ti文件包含所有源文件，divers包含驅動程序的源文件，

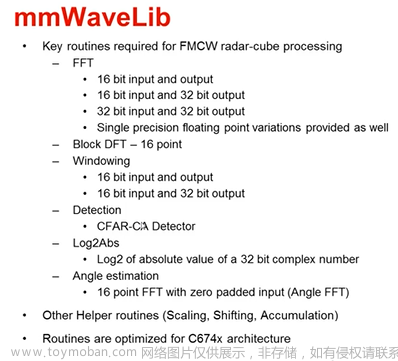

mmWaveLib在DSP子系統上運行，

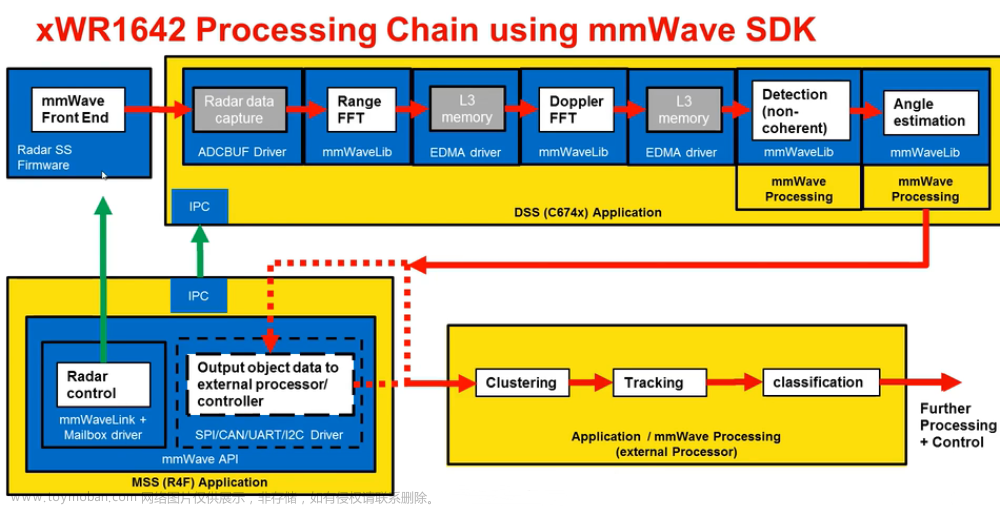

處理流程

4. 相關軟件介紹

以mmWave Studio為例，主要介紹其用于級聯板子的一些需要注意的事項。

4.1 mmWave Studio簡介

由于我們用的是級聯的板子，所以此處主要寫的也是mmWave Studio對于級聯的板子的相關用法。單芯片的ADC數據采集主要是DCA100 EVM和TSW1400 EVM，級聯系統則是TDA2XX。mmWaveStudio通過SPI（Serial Peripheral Interface，串行外設接口）向設備發送命令。數據處理在matlab中，結果展示在GUI中。

主要需要參考mmwave_studio_cascade_user_guide.pdf，但一些和單芯片片雷達共性的地方也需要參考mmwave_studio_user_guide.pdf。這兩個文件均可在安裝文件路徑“ C:\ti\mmwave_studio_03_00_00_14\docs”中找到，TI官網也有。

4.1.1 硬件準備

簡單來說就一個電源適配器，外加可能需要的以太網轉接口

• 級聯的RF板子 RF Cascade EVM。 對應于上面的MMWCAS-RF-EVM
• 數據處理的TDA2 級聯雷達主板 TDA2 Cascade Radar Host Board。 對應于上面的MMWCAS-DSP-EVM
• SSD。 原板子已安裝好，512G大小
• 閃存卡 大于2GB。 Micro-SD card
• 讀卡器 。用以安裝SD 卡，已裝好
• 電源供應 12V 5A。 可以用個適配器解決，user_guide推薦的是 P/N: 96PSA-A60W12V1-1
• 以太網線
• mini-USB線 連接PC和TDA主板，已提供
• win7 or win10系統

4.1.2 軟件準備

• 安裝mmWave Studio 3.0.0.14，參考 mmWave_studio_user_guide.pdf 官網有安裝包 。需要注意的一點就是安裝的路徑不能有中文，一般默認C盤。
• 一般在安裝mmWave studio時會自動安裝好 FTDI Divers(FTDI USB Diver)，但若安裝失敗需要自己安裝
• TDA2XX Firmware 路徑（后面會用到）：mmWaveStudio\PlatformBinaries\TDA2Firmware

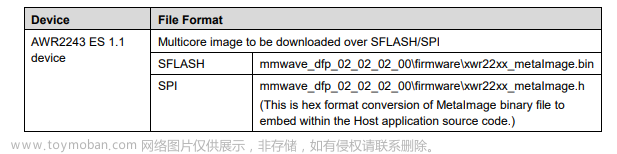

• Meta image(multicore image) from DFP mmwave_dfp_02_02_03_01_win32.exe 多核圖像，DFP是設備固件包，包括二進制文件和一些驅動文件。Multicore image to be downloaded over SFLASH/SPI 下載到SFLASH/SPI 相應路徑
• 串口配置工具 （如Tera Term, Putty 等）Tera Term-4.106.exe
• WinSCP(可選) mmWaveStudio中內嵌了，就是用來導出需要的數據文件的。下載了可以用來刪除SSD中不需要的數據。
• Balena etcher (for flashing the TDA firmware) balenaEtcher-Portable-1.5.39-x64.exe
• 安裝好32位的Matlab主要嵌入進行采集的數據處理
• 若使用win10系統還需安裝 Visual C++2013 https://support.microsoft.com/en-us/help/3179560

4.2 安裝TDA 數據捕獲卡

4.2.1 簡單的一些安裝設置

• RF EVM和TDAXX主板連接好
• 連好PC與TDAXX主板的以太網線、mini-USB線。mini-USB線接好可以看到其UART terminal

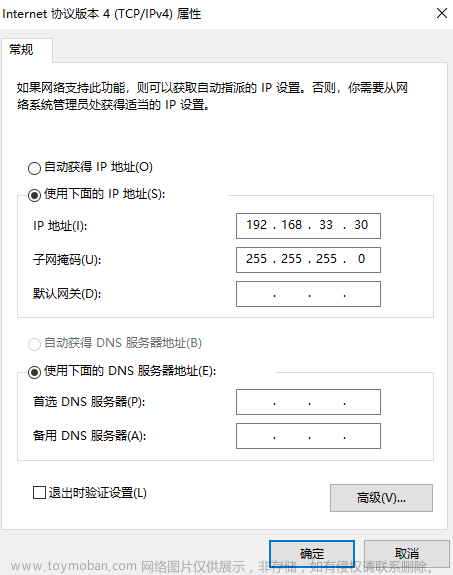

• 設置好相關IP地址，確保主板和PC在一個網絡里面， 主板默認靜態IP是 192.168.33.180 ，故而可以設置PC是 IP：192.168.33.30 ，子網掩碼：255.255.255.0。
• 上電

4.2.2 TDA固件的刷入

Flashing the TDA Firmware 不一定需要，原廠可能已經設置好了，我的板子就是這樣，所以我沒有做這一步。

• 確保SD閃卡插入讀卡器，并已與PC連接好
• 運行此前安裝的Balena etcher
• 選擇TDA 硬件 image(TDA Firmware image)
• 選擇SD卡對應的驅動器,之后刷新。等候即可

4.3 啟動 EVM板子

• 確保閃卡插入后，供應12V電壓

• 通過mini-USB線將板子與PC相連接，然后運行串口配置工具Tera Term，確保兩個series ports 能檢測到。若沒有，安裝最新的FTDI驅動器，并重新連接。

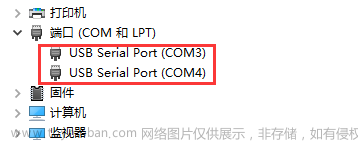

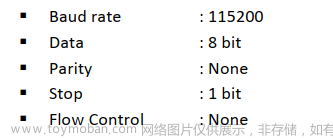

• 用串口設置工具打開設備管理器顯示的第一個串口（一般是倒數第二個），Setup->Serial Port設置參數(工具使用的是Tera Term的話，是這樣操作的)

• 看TeraTerm中運行日志確保可見，若不可見，按一下DSP板子上的S2開關進行重啟。
• 提示后，輸入 ‘root’作為用戶名。
• 通過”ifconfig“命令獲取IP 地址，默認地址是：192.168.33.180

4.4 格式化SSD

安裝SSD的第一次啟動需要格式化SSD，后面可以跳過此步，不需要再進行格式化。

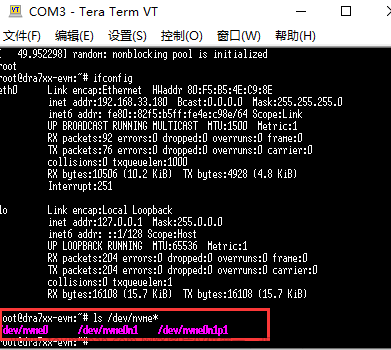

• 用”Is /dev/nvme*“命令list所有的devices。保證名為”nvme0n1“的設備在，這表示SSD已展示且被主板檢測到，沒有就需要重新安裝固定SSD并重啟TDA2主板
• 用”fdisk /dev/nvme0n1“命令開始格式化程序。輸入m for help。在依次輸入n、p、1、p、w。
• 通過命令”umount /dev/nvme0n1p1“來安全卸載已掛載的文件系統。
• 通過命令”mkfs.ext4 /dev/nvme0n1p1“來創建文件系統，輸入”y“
• 通過S1開關重啟主板
• 在控制臺出現時，重新以”root“身份登陸
• 輸入命令”Is /dev/nvme“確認是否格式化成功，成功會顯示”/dev/nvme0n1p1“
•

4.5 參數配置（mmWaveStduio）

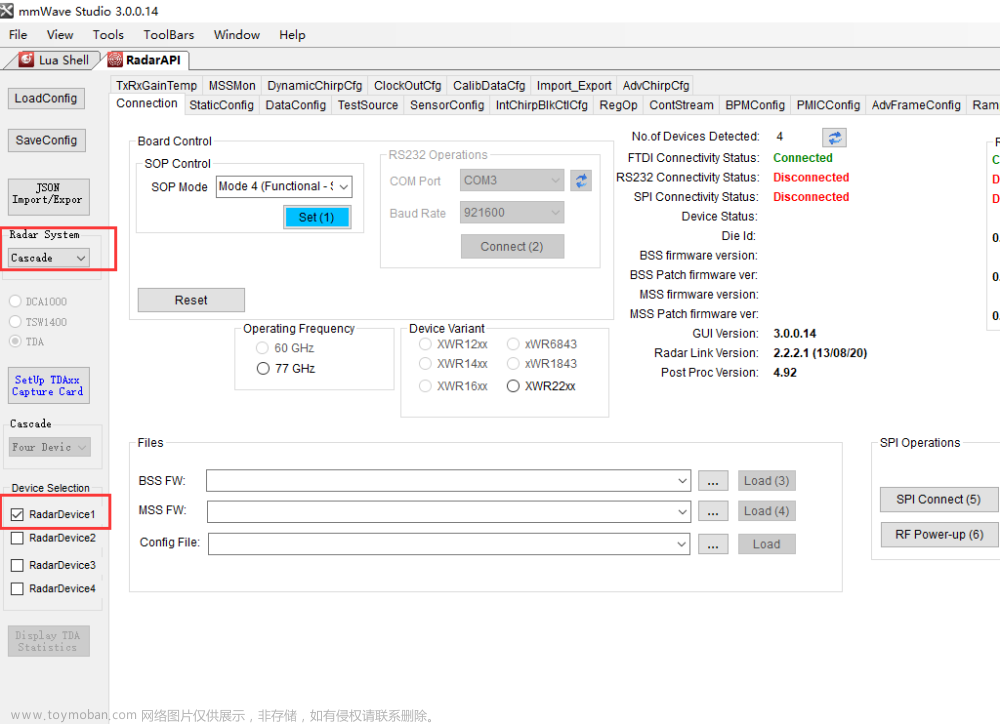

• 啟動mmWaveStudio之后，選擇級聯”Cascade“。下圖未正常啟動截圖，若未正常啟動RadarAPI界面，檢查一下C盤用戶下的目錄名稱是否為英文。

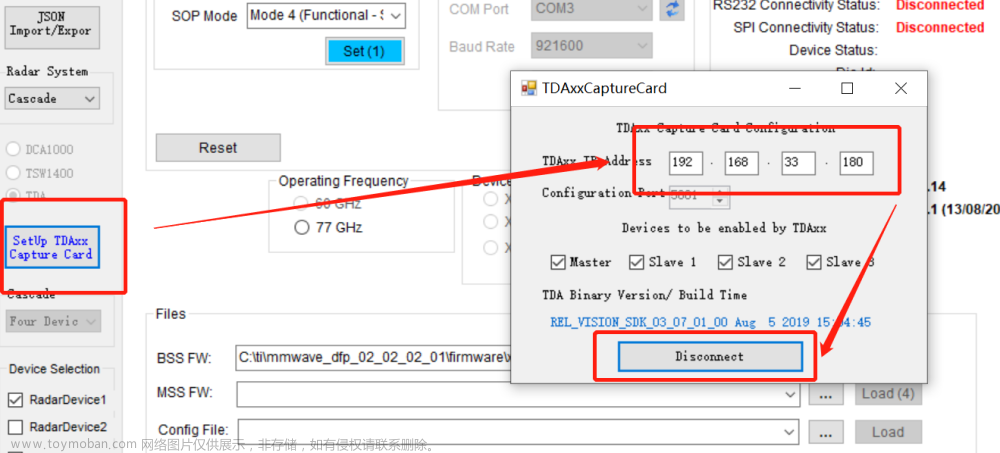

• 在點擊SetUp TDA ，在輸入此前的IP地址，使得板子和PC在一個局域網內。若Disconnect出現一排藍字則說明連接成功



• 之后的參數設置和捕獲數據等可以通過LUA腳本或者GUI進行設置。

4.5.1 運行LUA Script

在mmWaveStudio的安裝目錄下‘mmWaveStudio\Scripts\Cascade’ 有一些關于級聯的簡單LUA腳本，主要是為了方便使用，之前只能使用GUI界面進行參數選擇配置時，特別麻煩，后來官方對比較經典的幾個場景（MIMO和Beamforming）用LUA腳本進行程序化，可以直接運行腳本完成相關設置。

運行前更新Meta image path 和TDA2XX的主機地址，確保正常，一般是沒問題的。

在其user_guide列出了幾種使用LUA腳本的情況，

• case1:Test Source

依次Browse下列腳本

LUA腳本： Cascade_Configuration_TestSource.lua for configuration of devices，Cascade_Capture.lua for capturing data

test類似于仿真?？梢愿腖UA腳本的參數來修改物理的位置和速度，各個參數的信息可再Lua Shell中通過“help ar1.SetTestSource_mult” 命令查詢

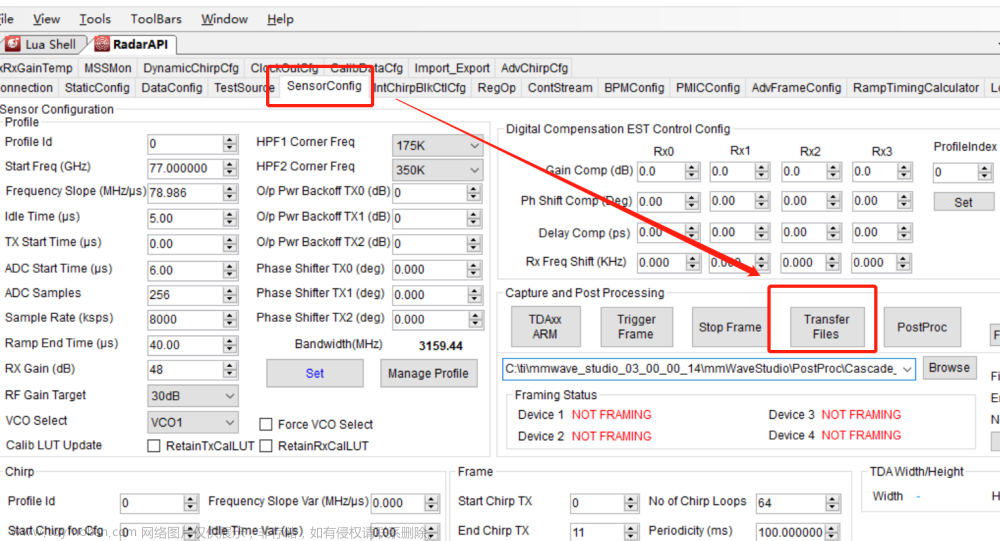

此后再通過SensorConfig中的“ Transfer Files ”來導出相關數據?；镜臄?shù)據處理可以通過“Post Proc” 。具體過程參見4.7

• case2: MIMO 設置

Cascade_Configuration_MIMO.lua ；Cascade_Capture.lua

• case3 :TX Beam Forming Configuration

Cacade_Configuration_Basic.lua ;Cascade_Configuration_TXBF_simple.lua ;Cascade_Capture.lua

• case4:Monitoring and Calibration

Cascade_Configuration_MIMO.lua ;Cascade_Monitoring_Example.lua

LUA腳本設置比較簡單，但是我們也可以看一下它是如何設置的，可以按需要在LUA腳本設置結束后在GUI界面按需要修改一些參數。Cascade_Capture.lua 都是相同的都是進行數據采集，也就是開始發射雷達，Cascade_Capture.lua 運行之前都是沒有進行chirp幀的發送的，這點需要注意一下。

4.5.2 使用GUI界面

另一種方式就是使用GUI界面了，對其進行運行。其實LUA腳本就是對GUI界面設置進行了程序化，方便日常使用。注意查看Output的日志輸出文件。主芯片提供參考時鐘設置。

• connection “Mode 4 (Functional-SPI)” TDA2XX-AWRx243 Cascade
• 點擊SPI Connect

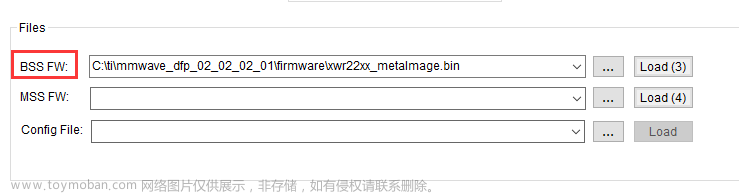

• BSS FW 處選擇Meta Image，并Load
• 點擊RF Power-Up
• Static configuration 選擇Master并點擊設置按鈕
• 對其余幾個從屬設備分別進行SOP模式設置、SPI連接、RF Power。就顯得很麻煩

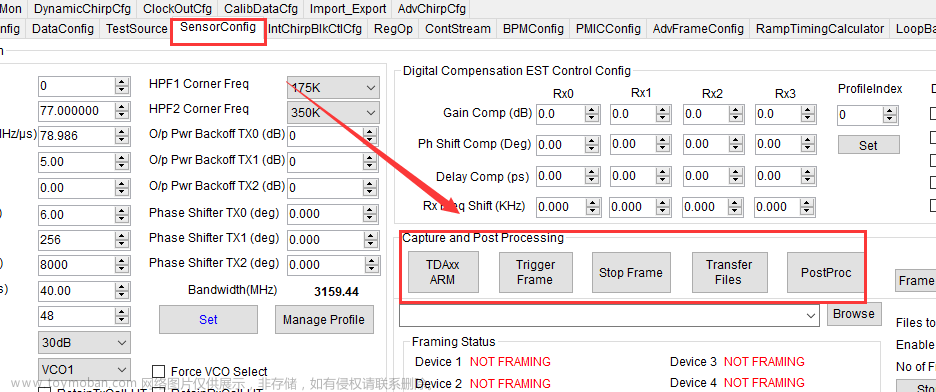

設置結束之后就是數據采集，就是下面紅框中的順序進行，具體可以參考安裝路徑文件“C:\ti\mmwave_studio_03_00_00_14\docs\mmwave_studio_cascade_user_guide.pdf”

note:mmWave Studio的安裝路徑中有很多有用的一些文件，可以自己多探索，加深理解使用

4.6 文件傳輸和后期數據處理

4.6.1 傳輸數據

如果是使用GUI界面設置可以利用winSCP將采集的數據文件傳送至PC，也可以點擊下面的Transfer Files，但是需要注意設置路徑，防止找不到。

使用LUA腳本就不太一樣。因為運行Cascade_Capture.lua 腳本的話，會直接將采集的數據文件輸出至LUA腳本里面所寫的SSD默認文件，并由于mmWave Studio內置有winSCP所以同時時會直接將SSD中生成的數據采集文件導出至PostProc文件中的文件夾，所以在運行Cascade_Capture.lua程序進行數據采集之前，可以先更改Cascade_Capture.lua中的相關路徑來將數據存儲至不同的地方。

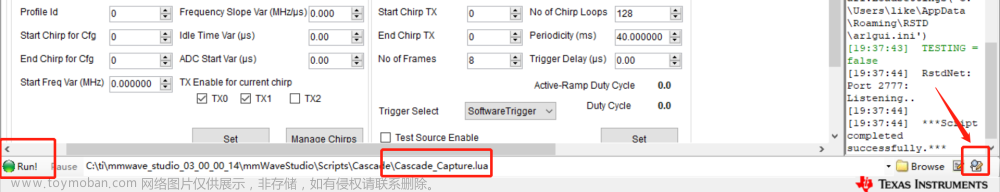

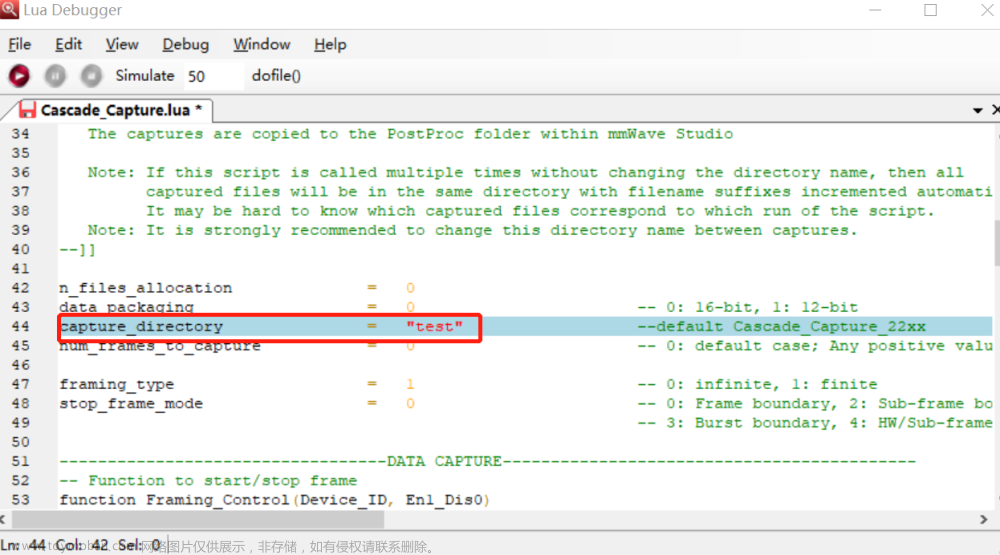

Browse導入LUA腳本，選擇右邊的Edit in Debugger

修改存儲目錄，其默認設置是Cascade_Capture_22xx，我修改成了“test”，可以按需要修改，運行LUA腳本后文件也在PostProc文件夾下面。

數據采集完畢LUA腳本中的設置會自動將文件傳送至PC，這也是為什么user_guide會寫winSCP是optional的，但是為了防止SSD被裝滿，我們也需要安裝winSCP來刪除已經傳送好的數據。

而對于采集到的數據raw data一般會有幾種文件：

• Directory_name.mmwave.json: 包含毫米波的一些設置，如各個歷史部分（DFP、SDK、Link）各版本號、系統設置（載頻范圍、帶寬、發射功率、溫度、距離、距離速度分辨率等）、每個chirp變化的參數等等。
• Directory_name.setup.json: 用于數據采集的一些多核圖像和文件路徑等
• Directory_name_LogFile.txt: 用于內置的Matlab用于后期的處理
• 下面的data則是不同device的，主從設備

4.6.2 使用WinSCP

如果數據通過GUI界面導出，此步就不需要了；不過為了防止數據太多填滿SSD，可以通過WinSCP來清空刪除采集的數據文件。

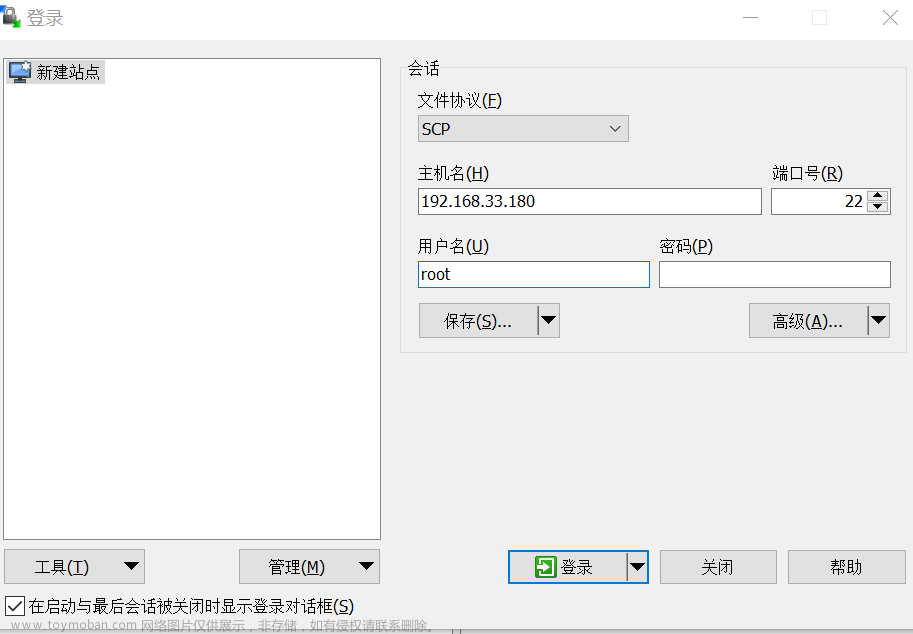

安裝好后打開

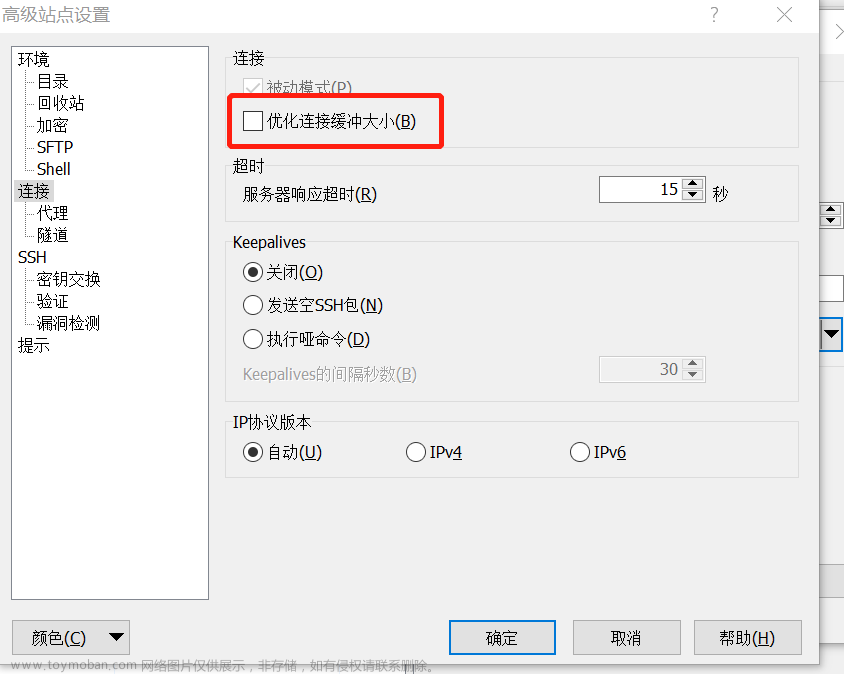

在登陸前點擊高級選項，并取消下圖中所示勾選的項目

選擇路徑“/< root >” 文件夾

“/mnt/ssd”文件夾 ，選擇需要的數據文件傳到左邊PC機的合適路徑

刪除數據：

1. “/< root>” “/opt/vision_sdk” 刪除Trace_TDA_[< Date>_< time>].txt 相關文件
2. “/< root>” /mnt/ssd 里面數據不要的可以全刪除

4.6.3 ADC數據的后期處理

系統默認內置的處理：

點SensorConfig中的“Post Proc” 可以看到獲得的采集數據，可以分別選擇不同device的data，不過它假定所有device的設置是相同的。

這是case1 的test的運行結果

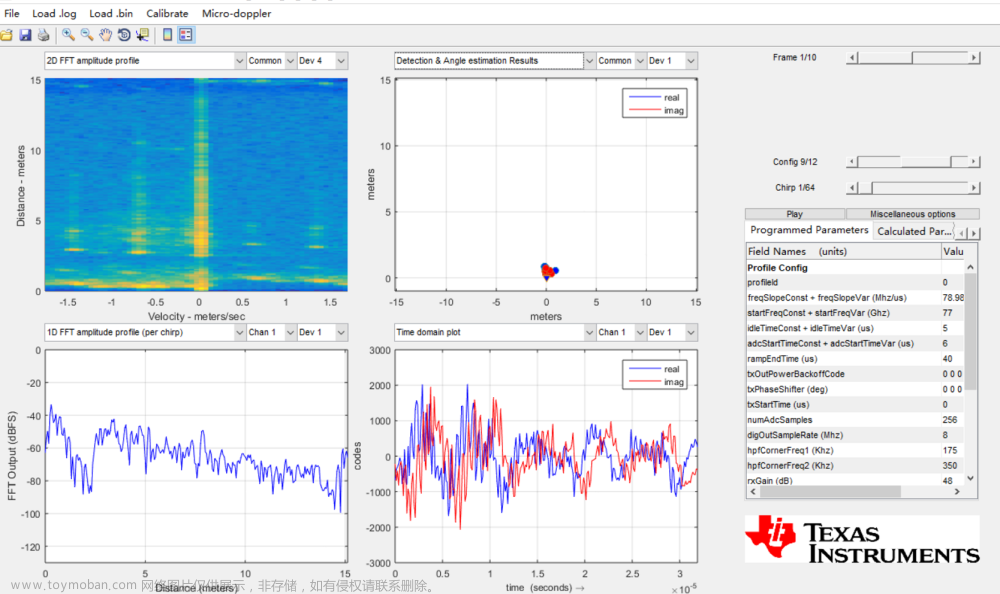

下面這是MIMO的運行結果，我在實際使用中在評估板上方放了個在晃動的角反：

獨立的數據處理：

針對采集的數據文件已經有了，只需要處理進行可視化。打開mmWaveStudio，進入Sensor config 里面，路徑為空，直接點數據處理“PostProc”,就進入了一個空的處理窗口。

點擊其上方的 “Load .log” ，選擇相應的capture_Logfile.txt文件就行，然后再點擊“Load .bin” ，選擇相應的bin文件（圖像文件）

matlab進行后期數據處理：

前面是安裝的SDK嵌入matlab后進行的簡單數據處理，如果需要自行設置，可能就需要自己寫一些數據處理源碼了，這里官方提供了部分example，在安裝路徑“ C:\ti\mmwave_studio_03_00_00_14\mmWaveStudio\MatlabExamples”，下面介紹利用官方的源碼在matlab進行數據處理（以MIMO為例）。

通過LUA腳本得到采集數據后，記錄下采集的數據的目錄

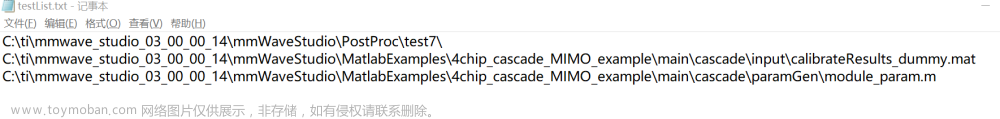

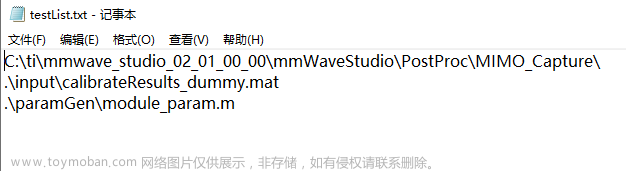

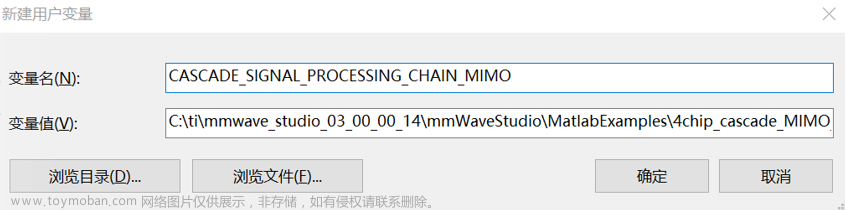

將“C:\ti\mmwave_studio_03_00_00_14\mmWaveStudio\MatlabExamples\4chip_cascade_MIMO_example\main\cascade\input\testList.txt”中顯示的第一行路徑替換為所采集到的數據路徑，如“C:\ti\mmwave_studio_03_00_00_14\mmWaveStudio\PostProc\Cascade_Capture_22xx\”。下圖為其默認的路徑顯示：

第二行表示校準得到的校準向量的路徑，也要加上安裝文件的前置的文件目錄，否則將不能運行程序，如

“C:\ti\mmwave_studio_03_00_00_14\mmWaveStudio\MatlabExamples\4chip_cascade_MIMO_example\main\cascade\input\calibrateResults_dummy.mat”。

第三行更具需要調整算法模型，默認的應是

“C:\ti\mmwave_studio_03_00_00_14\mmWaveStudio\MatlabExamples\4chip_cascade_MIMO_example\main\cascade\paramGen\module_param.m”

設置好后運行“C:\ti\mmwave_studio_03_00_00_14\mmWaveStudio\MatlabExamples\4chip_cascade_MIMO_example\main\cascade\cascade_MIMO_signalProcessing.m”即可得到圖片

4.7 級聯板的一些用例 設置和后期處理相關

cascade Radar 可以在TX beamforming產生$20Log10(N_{TX})$ SNR增益，角度分辨率可達1.4度，最遠探測距離約為350m。

該四芯片級聯板卡也可采用雙芯片級聯的形式，即左半邊的master加上slave 4，

4.7.1 校準

TI的工具包提供的是一次性校準。

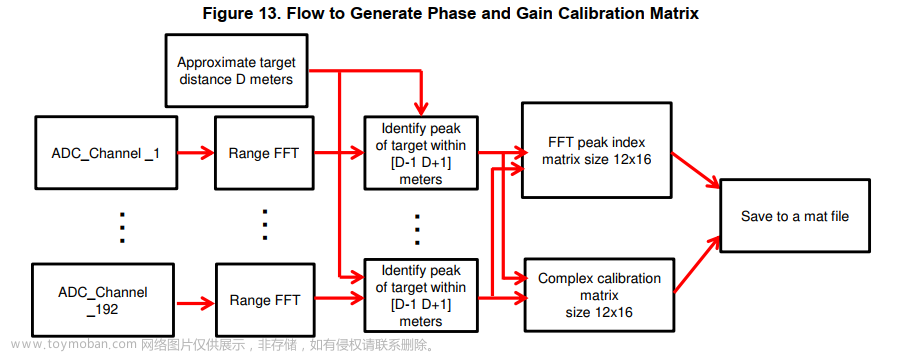

角反放置5m以上，角反的RCS 大概在1-2平方米，角反在方位角和俯仰角上與板子陣列中心對齊。最后生成一個標定矩陣用于后面處理。

頻率標定，相位和幅度標定。

使用TDM MIMO的參數設置。

• Cascade_Phase_Shifter_Calibration_AWRx.lua 用于校準數據收集

• cascade_TX_Phase_Calibration.m

• TXBF_LUT_Generate.m

• Cascade_Configuration_TXBF_Simple.lua or Cascade_Configuration_TXBF_AngleSweep.lua

• cascade_TXBF_Verification.m

4.7.2 TDM MIMO

1. 環境安裝 電腦里面 “CASCADE_SIGNAL_PROCESSING_CHAIN_MIMO” “<Installation_path>\mmWaveStudio\MatlabExamples\4chip_cascade_MIMO_example” ，安裝好之后重啟matlab；打開matlab并設置當前路徑為“<Installation_path>\mmWaveStudio\MatlabExamples\4chip_cascade_MIMO_example” 。運行“add_paths.m” 來加入當前路徑（當然熟悉matlab的話直接添加到當前路徑就行）。
2. 校準。對RF評估板進行一次即可。通過LUA腳本進行數據采集，角反放置大約5m范圍。進入matlab里面的 \main\cascade 文件夾，更新“cascade_MIMO_antennaCalib.m” 中的“dataFolder_calib_data” 。運行“cascade_MIMO_antennaCalib.m”
3. Post-procrssing 通過LUA腳本得到采集的數據，更新第一行數據采集的路徑，更新第二行校準得到的校準向量的路徑，更新第三行的算法參數，運行“cascade_MIMO_signalProcessing.m”

4.7.3 TX Beamforming

先生成一個校準的矩陣Inter-channel Mismatch Calibration matrix（只需要做一次就行）；生成Tx phase shifter calibration matrix ；用Tx phase shifter calibration matrix 進行數據采集；Post-processing用于實際的場景數據。具體的都比較類似，可以參考user_guide。

5. 總結

總體來說比較簡單上手。對于需要用到的安裝軟件我上傳了一下，一些在學習過程中下載的一些文件資料我也打包了一下。文章來源地址http://www.zghlxwxcb.cn/news/detail-794230.html

到了這里，關于TI毫米波級聯雷達評估板 MMWCAS-DSP-EVM 和MMWCAS-RF-EVM的文章就介紹完了。如果您還想了解更多內容，請在右上角搜索TOY模板網以前的文章或繼續瀏覽下面的相關文章，希望大家以后多多支持TOY模板網！
