Qt利用VCPKG和CMake和OpenCV和Tesseract實現中英文OCR
??今天看 OpenCV 方面的教程，pdf 格式的，因?yàn)橐恍?qiáng)迫癥的習慣，喜歡添加一些書簽，手動是不太愿意的，自然就想到利用OCR來實現。
??想要自己編碼實現OCR，方案比較簡單就是 Tesseract 。單獨使用 Tesseract 也可以，但最好利用 OpenCV 來進行圖像方面的處理，一大堆方法可以濾波，變換，就是不停地調參數讓人心煩，不同的圖，需要使用不同的方法，也不清爽。出于總結的需要，把過程記錄下。
??這個項目就是個Demo，比較簡單，網上的水貨，只有 Qt Creator 和 CMake 和 vcpkg 的配合使用 ，有點參考價值。
1. 開發平臺
- os ： win10 x64
- Qt：6.6
- compiler：msvc2022
- 項目管理：cmake
- 包管理： vcpkg
- 開發庫版本：
- OpenCV ： 4.8 ，這個很友好，有編譯出來的庫，不需要自己去弄
- Tesseract-ocr : 5.3 巨坑，二進制文件為啥不包含lib ？ ??
2. 下載文件
-
先說說踩過的坑，希望有相關經驗的大佬，給點指點吧。
-
Tesseract 的坑
在 Tesseract 的 https://github.com/tesseract-ocr/tesseract#installing-tesseract，有二進制包，興沖沖地下載后，一看原來不是庫文件，是可執行文件，這如何編碼，用進程對話來實現？這包何用，對開發無益
tesseract-ocr-w64-setup-5.3.3.20231005.exe (64 bit) 安裝后 沒有l(wèi)ib庫,只有可執行文件
-
sw 坑
既然沒有 Tesseract 現成的庫，那就需要自己編譯了，在Tesseract 上接觸到了 sw，這也是一個包管理方面的東西，關鍵是會自動下載，自動解決包依賴的問題，看上去很方便，興沖沖地下載使用，發現網速也是剛剛的，cmake 也能使用，看看文檔 下載、添加環境變量、在cmake設置依賴的包，然后等待成功吧。
find_package(SW REQUIRED) sw_add_package( org.sw.demo.glennrp.png ) sw_execute() add_executable(mytarget ${MY_SOURCES}) target_link_libraries(mytarget org.sw.demo.glennrp.png )看上去很美好，但是 sw_execute() 這一步時間長的也是讓人醉了，只要CMakeFiles.txt 一有變動，這玩意就會折騰好一陣子。
有大佬會的么，指點一下細節。這東西看上去不錯，值得鼓掌和期待。希望好起來吧。
還有個swgui的客戶端，也是折騰了一下，但是最后也沒掌握，也搞不懂。遂棄之。
-
2.1 下載安裝 OpenCV 庫
??這一步很簡單，官網有很多版本的，我就找了一個最新的

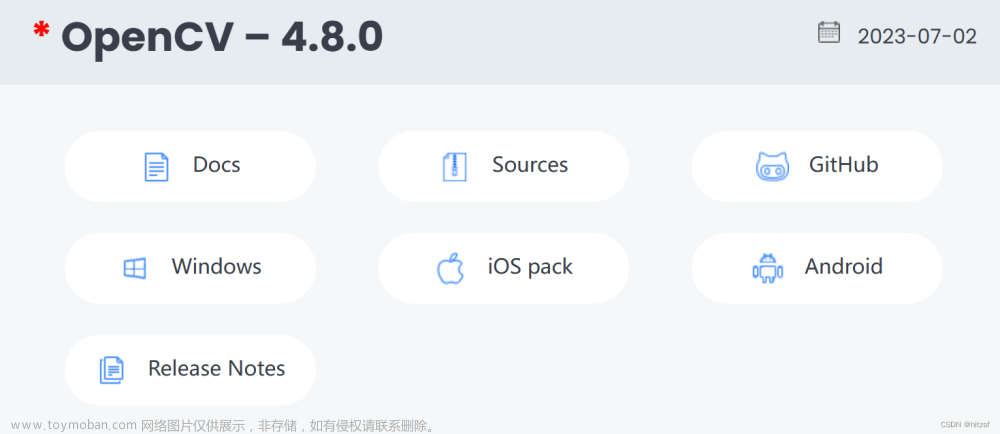

??Releases - OpenCV
下載安裝，添加環境變量就行。就可以省略向生成的目錄下 復制 dll 的步驟。
2.2 下載安裝 Tesseract-OCR庫
??踩過了SW的坑，還是回到了VCPKG。利用 IDM 和 迅雷 實現手動加速網絡。過程比較繁瑣，但是沒啥難度。另外使用PowerShell 會方便一點。
vcpkg install tesseract --triplet=x64-windows
具體步驟：
- 執行
vcpkg install tesseract --triplet=x64-windows - ctrl + c 中斷
- 復制下載鏈接，手動 IDM 或者 迅雷
- 重命名
- 繼續 執行
vcpkg install tesseract --triplet=x64-windows…
慢慢征途，應該有本小說在伴。祝網速好運。
另外不要自己去手動編譯 Tesseract 庫，這庫依賴也多，依賴 leptonica 、archive.dll、bz2.dll、clang_rt.asan_dynamic-x86_64.dll、gif.dll、jpeg62.dll、libcrypto-3-x64.dll、libcurl.dll、liblzma.dll、libpng16.dll、libsharpyuv.dll、libwebp.dll、libwebpmux.dll、lz4.dll、openjp2.dll、tiff.dll、zlib1.dll、zstd.dll，煩透啦。
2.3 下載訓練好的語言包
-
tessdata_best: https://github.com/tesseract-ocr
-
eng.traineddata 和 chi_sim.traineddata
-
點擊進去下載raw
3. CMakeLists.txt 內容
cmake_minimum_required(VERSION 3.24)
project(36_Opencv4_Tesseract_OCR LANGUAGES CXX)
#set(CMAKE_CXX_STANDARD 17)
#set(CMAKE_CXX_STANDARD_REQUIRED ON)
##################### 設置 QT庫 #####################
set(CMAKE_AUTOUIC ON)
set(CMAKE_AUTOMOC ON)
set(CMAKE_AUTORCC ON)
# 添加自定義代碼的 include 和 source 路徑
#include_directories (D:/Project/qt_common_tools/global_define)
#aux_source_directory (D:/Project/qt_common_tools/global_define COMMON_TOOLS_LIST)
find_package(QT NAMES Qt6 Qt5 REQUIRED COMPONENTS Core )
find_package(Qt${QT_VERSION_MAJOR} REQUIRED COMPONENTS Core )
##################### vcpkg 庫 #####################
#尋找 TESSERACT 庫
FIND_PACKAGE(tesseract REQUIRED)
#尋找 LEPTONICA 庫
FIND_PACKAGE(leptonica REQUIRED)
##################### opencv 庫 #####################
set(OpenCV_DIR C:/OpenCV/opencv/build)
#尋找OpenCV庫
FIND_PACKAGE(OpenCV REQUIRED)
##打印調試信息
#MESSAGE(STATUS "Project: ${PROJECT_NAME}")
#MESSAGE(STATUS "OpenCV library status:")
#MESSAGE(STATUS " version: ${OpenCV_VERSION}")
#MESSAGE(STATUS " libraries: ${OpenCV_LIBS}")
#MESSAGE(STATUS " include path: ${OpenCV_INCLUDE_DIRS}")
##################### 修改入口點 #####################
# 設置程序?yàn)?windows 程序 修改入口點,不顯示 console
#set(CMAKE_EXE_LINKER_FLAGS "${CMAKE_EXE_LINKER_FLAGS} /ENTRY:mainCRTStartup")
#################### 內存泄露檢查 #####################
#SET(CMAKE_CXX_FLAGS "-fsanitize=address")
#獲取代碼，在項目中，將所有代碼都放在src文件夾中
AUX_SOURCE_DIRECTORY(. DIR_SRCS)
#MESSAGE(STATUS "Src file: ${DIR_SRCS}")
#################### 設置源碼編碼 ####################
#add_compile_options("$<$<CXX_COMPILER_ID:MSVC>:/source-charset:utf-8>")
#add_compile_options("$<$<CXX_COMPILER_ID:MSVC>:/execution-charset:GBK>")
#{{{{{{{{{{{{{{{{{{{ 編譯可執行程序 }}}}}}}}}}}}}}}}}}}}#
add_executable( ${PROJECT_NAME}
# WIN32
${DIR_SRCS}
${COMMON_TOOLS_LIST}
)
#################### 添加鏈接庫 #####################
set(VCPKG_INCLUDE_DIR C:/vcpkg/installed/x64-windows/include)
set(VCPKG_LIB_DIR C:/vcpkg/installed/x64-windows/lib)
# 頭文件路徑
TARGET_INCLUDE_DIRECTORIES(${PROJECT_NAME} PUBLIC ${VCPKG_INCLUDE_DIR})
# lib文件路徑
TARGET_LINK_DIRECTORIES(${PROJECT_NAME}
PUBLIC
${VCPKG_LIB_DIR})
# lib文件
TARGET_LINK_LIBRARIES(${PROJECT_NAME} PUBLIC
${OpenCV_LIBS}
tesseract53
leptonica
Qt${QT_VERSION_MAJOR}::Core
)
# 設置默認打開VCPKG
#set_target_properties(${PROJECT_NAME} PROPERTIES VS_GLOBAL_VcpkgEnabled true)
#################### 設置app ico #####################
##set(app_icon_resource_windows ${CMAKE_CURRENT_SOURCE_DIR}/logo.rc)
##message(STATUS "${app_icon_resource_windows}")
4. Main.cpp
//#include "chinese.h"
#include "qdebug.h"
#include <iostream>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>
#include <tesseract/baseapi.h> // tesseract main header
#include <QBuffer>
using namespace cv;
int main()
{
std::string image_name = "txt.jpg";
Mat imageMat;
imageMat = imread(image_name);
// imshow(ANSI("原圖"), imageMat);
imshow("origin", imageMat);
if (imageMat.empty()) {
printf("No image data \n");
return -1;
}
// Rect ccomp;
// floodFill(imageMat,Point(3,3),Scalar(255,255,255),&ccomp,Scalar(10,10,10),Scalar(20,20,20));
cv::cvtColor(imageMat, imageMat, cv::COLOR_BGR2GRAY);
char *outText;
tesseract::TessBaseAPI tessbaseApi;
if (tessbaseApi.Init("./", "chi_sim+eng")) { // chi_sim+eng 把下載的語言包 和 可執行文件放到一起
std::cout << stderr << std::endl;
exit(1);
}
// tesseract 設置圖片
tessbaseApi.SetImage((uchar *) imageMat.data, imageMat.cols, imageMat.rows, 1, imageMat.cols);
// 獲取 ocr 結果
outText = tessbaseApi.GetUTF8Text();
if (outText == nullptr) {
std::cout << "沒有數據" << std::endl;
}
QBuffer buf;
buf.setData(outText);
buf.open(QIODevice::ReadOnly);
while (!buf.atEnd()) {
QString line = buf.readLine();
// line = removedSpaceInterChinese(line); // 自定義的函數 , 移除中文之間的空格 可以不考慮
if (!line.trimmed().isEmpty())
qDebug() << line;
}
delete[] outText;
waitKey();
return 0;
}
4.1 中英文混合OCR
tessbaseApi.Init("./", "chi_sim+eng")
使用 + 號 連接 chi_sim、eng 就行
5. 在Qt Creator 中設置 CMake + vcpkg
cmake導入庫： 可以手動編寫 ，但既然能夠偷懶，為啥要?jiǎng)邮?O(∩_∩)O
但是第一步還得手動：

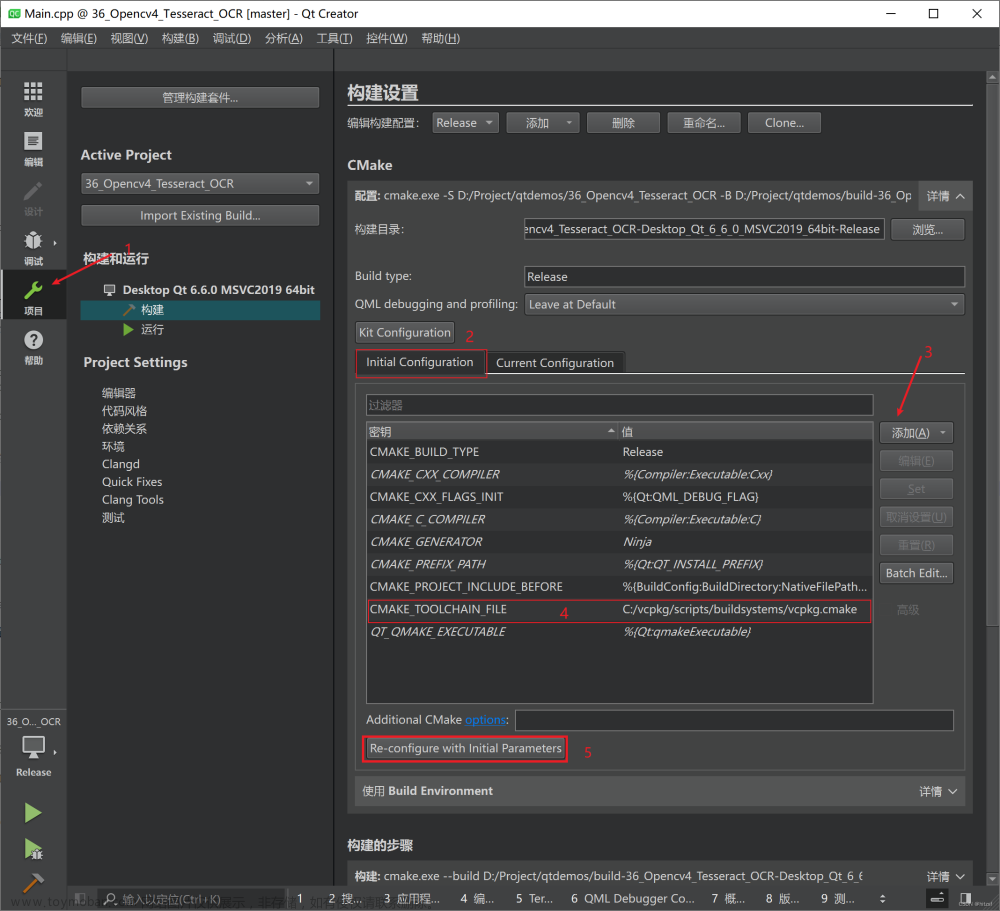

5.1 在初始化配置文件里修改
如果切換編譯模式 realease —> debug 也得手動添加 /(ㄒoㄒ)/~~

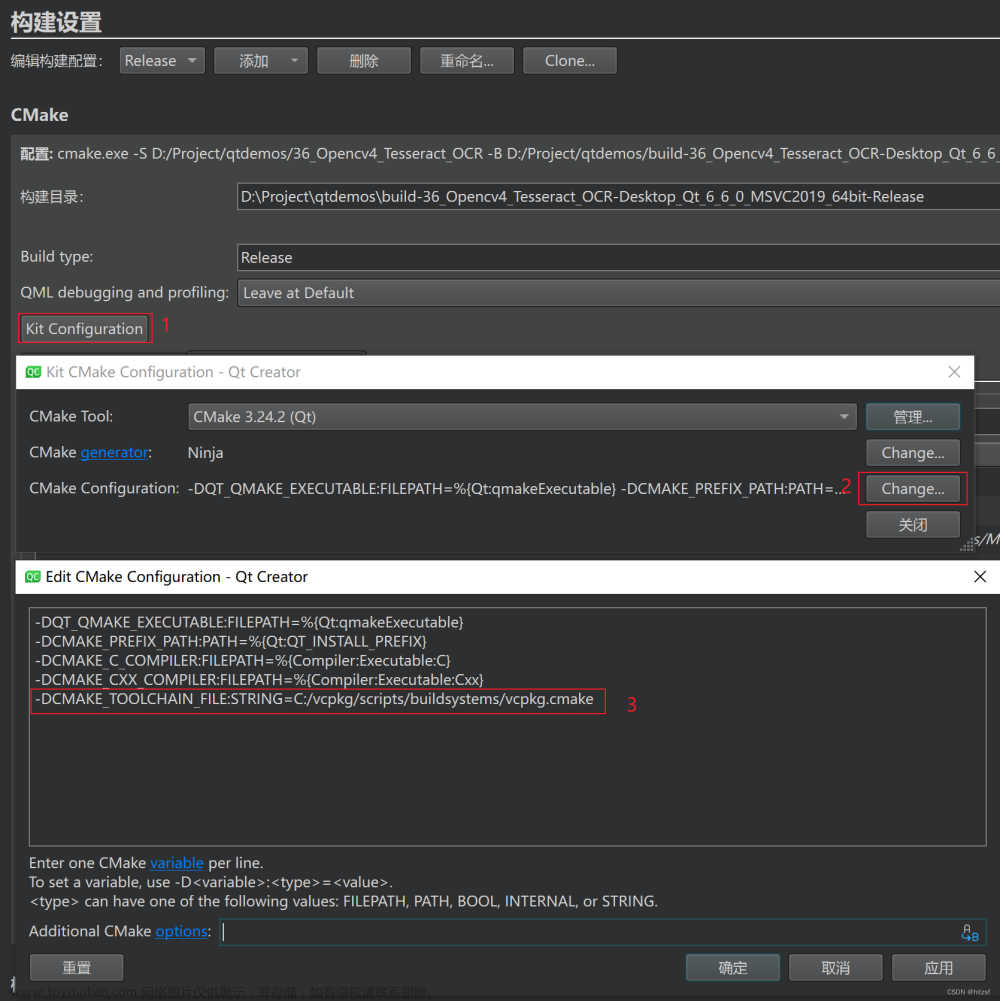

5.2 在構建配置里修改
剛剛又搗鼓出來了一個，直接在 工具配置里 添加 -DCMAKE_TOOLCHAIN_FILE:STRING=C:/vcpkg/scripts/buildsystems/vcpkg.cmake 就行
推薦指數：?????
說明：在Qt工程中CMake使用vcpkg安裝的庫
# 在Qt工程中使用vcpkg安裝的庫，改成自己的vcpkg安裝目錄 1. qt 在項目中添加 CMAKE_TOOLCHAIN_FILE C:/vcpkg/scripts/buildsystems/vcpkg.cmake 2. CMakeList.txt ##################### vcpkg 庫 ##################### #尋找 TESSERACT 庫 FIND_PACKAGE(tesseract REQUIRED) #尋找 LEPTONICA 庫 FIND_PACKAGE(leptonica REQUIRED) #################### 鏈接庫 ##################### set(VCPKG_INCLUDE_DIR C:/vcpkg/installed/x64-windows/include) // 這一步其實也可以修改，不用絕對路徑 set(VCPKG_LIB_DIR C:/vcpkg/installed/x64-windows/lib) # 頭文件路徑 TARGET_INCLUDE_DIRECTORIES(${PROJECT_NAME} PUBLIC ${VCPKG_INCLUDE_DIR}) # lib文件路徑 TARGET_LINK_DIRECTORIES(${PROJECT_NAME} PUBLIC ${VCPKG_LIB_DIR}) # lib文件 TARGET_LINK_LIBRARIES(${PROJECT_NAME} PUBLIC tesseract53 leptonica )

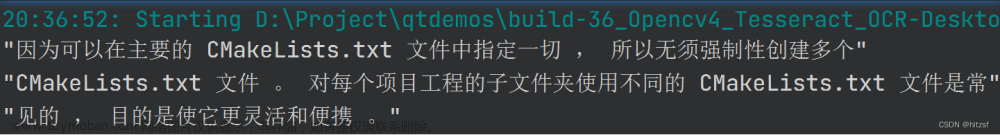

6. 效果截圖
7. 小結
構建套件：Desktop Qt 6.6 MSVC2019 64bit 可以使用 MSVC2022 版的c 和 c++的編譯器，也算方便。如果msvc添加了142生成工具，那也可以手動添加編譯，選擇 msvc2019模式就行。
如果沒有使用Qt的模塊【就這個程序而言，完全可以不用qt】，用std::cout 輸出，會發現 QC的應用程序輸出框全是亂碼，但是不要慌！
用cmd去執行程序，代碼頁切換到utf-8 ： chcp 65001文章來源：http://www.zghlxwxcb.cn/news/detail-742842.html
想說的也說完了，大功告成！文章來源地址http://www.zghlxwxcb.cn/news/detail-742842.html
