圖
圖的基本概念
圖的基本概念
圖是由頂點集合和邊的集合組成的一種數據結構，記作 G = ( V , E ) G=(V, E)G=(V,E) 。
有向圖和無向圖：
- 在有向圖中，頂點對 < x , y >是有序的，頂點對 < x , y > 稱為頂點 x 到頂點 y 的一條邊，< x , y > 和 <y,x>是兩條不同的邊。
- 在無向圖中，頂點對 ( x , y ) 是無序的，頂點對 ( x , y ) 稱為頂點 x 和頂點 y 相關聯的一條邊，這條邊沒有特定方向，( x , y ) 和 ( y , x ) 是同一條邊。

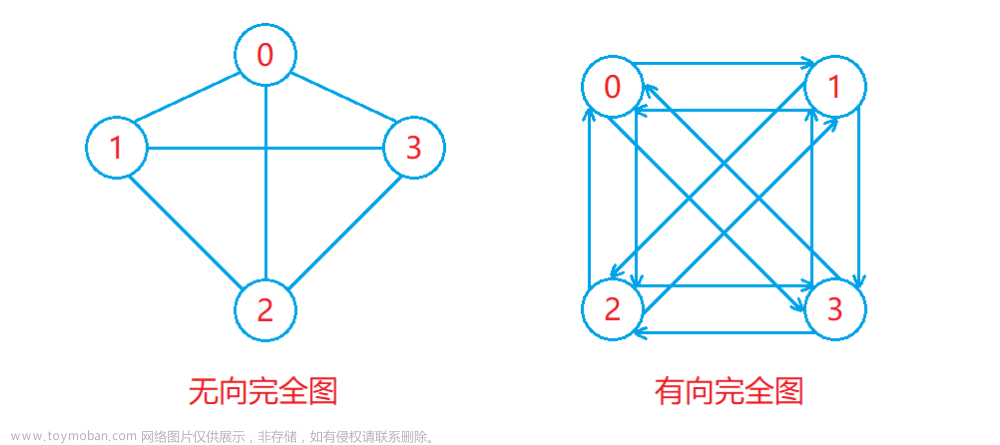

完全圖：
- 在有 n 個頂點的無向圖中，若有 n × ( n ? 1 ) ÷ 2 條邊，即任意兩個頂點之間都有直接相連的邊，則稱此圖為無向完全圖。
- 在有 n 個頂點的有向圖中，若有 n × ( n ? 1 )條邊，即任意兩個頂點之間都有雙向的邊，則稱此圖為有向完全圖。
如下圖：
鄰接頂點：
- 在無向圖中，若 ( u , v ) 是圖中的一條邊，則稱 u 和 v 互為鄰接頂點，并稱邊 ( u , v ) 依附于頂點 u 和頂點v 。
- 在有向圖中，若 < u , v > 是圖中的一條邊，則稱頂點 u 鄰接到頂點 v ，頂點 v 鄰接自頂點 u ，并稱邊 <u , v > 與頂點 u 和頂點 v 相關聯。
頂點的度：
- 在有向圖中，頂點的度等于該頂點的入度與出度之和，頂點的入度是以該頂點為終點的邊的條數，頂點的出度是以該頂點為起點的邊的條數。
- 在無向圖中，頂點的度等于與該頂點相關聯的邊的條數，同時也等于該頂點的入度和出度。
路徑與路徑長度：
- 若從頂點 vi 出發有一組邊使其可到達頂點 vj ，則稱頂點 vi 到頂點 vj 的頂點序列為從頂點 vi 到頂點 vj 的路徑。
- 對于不帶權的圖，一條路徑的長度是指該路徑上的邊的條數；對于帶權的圖，一條路徑的長度是指該路徑上各個邊權值的總和。

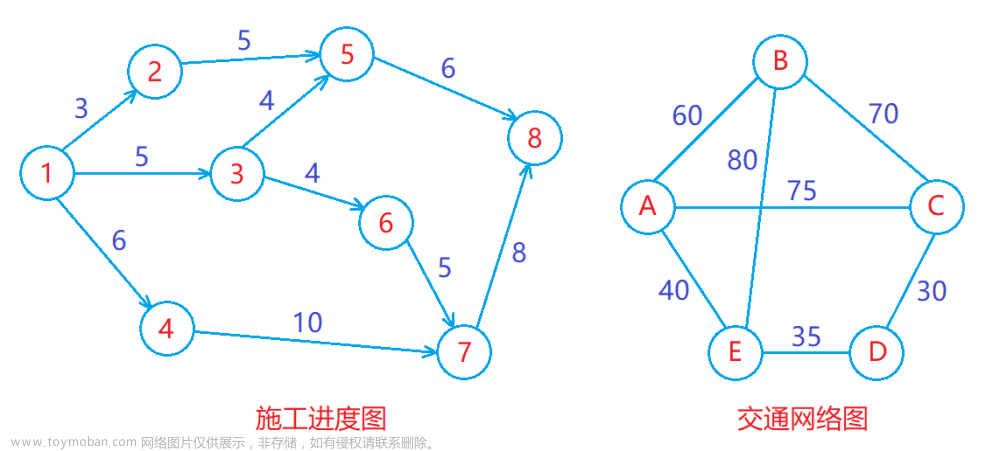

帶權圖示例：
簡單路徑與回路：
- 若路徑上的各個頂點均不相同，則稱這樣的路徑為簡單路徑。
- 若路徑上第一個頂點與最后一個頂點相同，則稱這樣的路徑為回路或環。
如下圖：

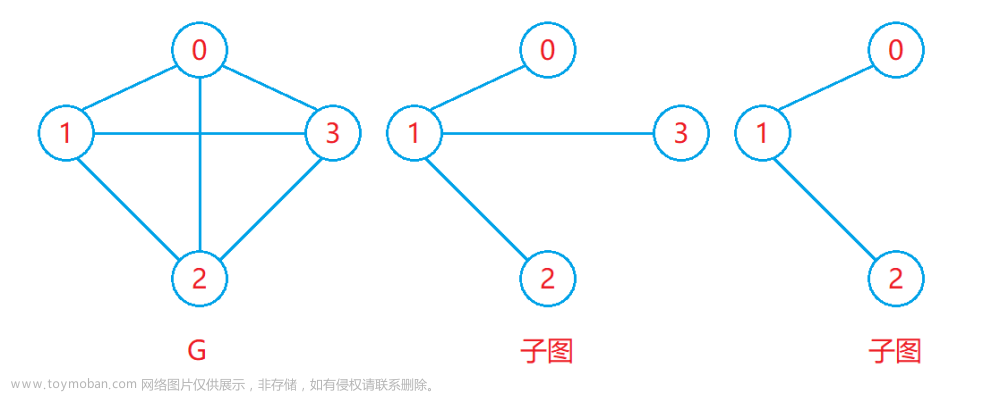

子圖：
- 設圖G=(V,E) 和圖G1=(V1,E1)，若 V 1 ? V 且 E1?E ，則稱 G1 是 G 的子圖。
如下圖：
連通圖和強連通圖：
- 在無向圖中，若從頂點 v1 到頂點 v2 有路徑，則稱頂點 v1 與頂點 v2 是連通的，如果圖中任意一對頂點都是連通的，則稱此圖為連通圖。
- 在有向圖中，若每一對頂點vi 和 vj 之間都存在一條從vi到vj 的路，也存在一條從 vj 到 vi 的路，則稱此圖是強連通圖。
生成樹與最小生成樹：
- 一個連通圖的最小連通子圖稱為該圖的生成樹，有 n 個頂點的連通圖的生成樹有 n 個頂點和 n ? 1 條邊。
- 最小生成樹指的是一個圖的生成樹中，總權值最小的生成樹。
圖的相關應用場景
圖常見的表示場景如下：
- 交通網絡：圖中的每個頂點表示一個地點，圖中的邊表示這兩個地點之間是否有直接相連的公路，邊的權值可以是這兩個地點之間的距離、高鐵時間等。
- 網絡設備拓?fù)洌簣D中的每個頂點表示網絡中的一個設備，圖中的邊表示這兩個設備之間是否可以互傳數據，邊的權值可以是這兩個設備之間傳輸數據所需的時間、丟包的概率等。
- 社交網絡：圖中的每個頂點表示一個人，圖中的邊表示這兩個人是否互相認識，邊的權值可以是這兩個人之間的親密度、共同好友個數等。
關于有向圖和無向圖：
- 交通網絡對應的圖可以是有向圖，也可以是無向圖，無向圖對應就是雙向車道，有向圖對應就是單向車道。
- 網絡設備拓?fù)鋵?duì)應的圖通常是無向圖，兩個設備之間有邊表示這兩個設備之間可以互相收發數據。
- 社交網絡對應的圖可以是有向圖，也可以是無向圖，無向圖通常表示一些強社交關系，比如QQ、微信等（一定互為好友），有向圖通常表示一些弱社交關系，比如微博、抖音（不一定互相關注）。
圖的其他相關作用：
- 在交通網絡中，根據最短路徑算法計算兩個地點之間的最短路徑，根據最小生成樹算法得到將各個地點連通起來所需的最小成本。
- 在社交網絡中，根據廣度優先搜索得到兩個人之間的共同好友進行好友推薦，根據入邊表和出邊表得知有哪些粉絲以及關注了哪些博主。
圖與樹的聯系與區別
圖與樹的主要聯系與區別如下：
- 樹是一種有向無環且連通的圖（空樹除外），但圖并不一定是樹。
- 有 n 個結點的樹必須有 n ? 1 條邊，而圖中邊的數量不取決于頂點的數量。
- 樹通常用于存儲數據，并快速查找目標數據，而圖通常用于表示某種場景。
圖的存儲結構
圖由頂點和邊組成，存儲圖本質就是將圖中的頂點和邊存儲起來。
鄰接矩陣
鄰接矩陣

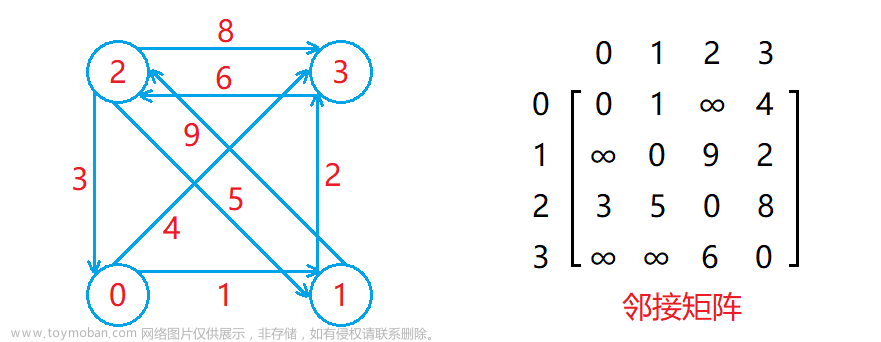

鄰接矩陣存儲圖的方式如下：
- 用一個數組存儲頂點集合，頂點所在位置的下標作為該頂點的編號（所給頂點可能不是整型）。
- 用一個二維數組matrix存儲邊的集合，其中matrix[i][j] 表示編號為 i 和 j 的兩個頂點之間的關系。
如下圖：
說明一下：
- 對于不帶權的圖，兩個頂點之間要么相連，要么不相連，可以用0和1表示，m a t r i x [ i ] [ jmatrix[i][j] 為1表示編號為 i 和 j 的兩個頂點相連，為0表示不相連。
- 對于帶權的圖，連接兩個頂點的邊會帶有一個權值，可以用這個權值來設置對應matrix[i][j] 的值，如果兩個頂點不相連，則使用不會出現的權值進行設置即可（圖中為無窮大）。
- 對于無向圖來說，頂點 i 和頂點 j 相連，那么頂點 j 就和頂點 i 相連，因此無向圖對應的鄰接矩陣是一個對稱矩陣，即matrix[i][j] 的值等于 matrix[j][i] 的值。
- 在鄰接矩陣中，第 i 行元素中有效權值的個數就是編號為 i 的頂點的出度，第 i ii 列元素中有效元素的個數就是編號為 i 的頂點的入度。
鄰接矩陣的優缺點
鄰接矩陣的優點：
- 鄰接矩陣適合存儲稠密圖，因?yàn)榇鎯?chǔ)稠密圖和稀疏圖時所開辟的二維數組大小是相同的，因此圖中的邊越多，鄰接矩陣的優勢就越明顯。
- 鄰接矩陣能夠 O(1) 的判斷兩個頂點是否相連，并獲得相連邊的權值。
鄰接矩陣的缺點：
- 鄰接矩陣不適合查找一個頂點連接出去的所有邊，需要遍歷矩陣中對應的一行，該過程的時間復雜度是O(N)，其中 N 表示的是頂點的個數。
鄰接矩陣的實現
鄰接矩陣所需成員變量：
- 數組 vertexs ：用于存儲頂點集合，頂點所在位置的下標作為該頂點的編號。
- 映射關系vIndexMap ：用于建立頂點與其下標的映射關系，便于根據頂點找到其對應的下標編號。
- 鄰接矩陣matrix ：用于存儲邊的集合，matrix[i][j] 表示編號為 i 和 j 的兩個頂點之間的關系。
鄰接矩陣的實現：
- 為了支持任意類型的頂點類型以及權值，可以將圖定義為模板類，其中V 和W 分別表示頂點和權值的類型，MAX_W 表示兩個頂點沒有連接時鄰接矩陣中存儲的值，將MAX_W 的缺省值設置為 INT_MAX （權值一般為整型），Direction 表示圖是否為有向圖，將Direction 的缺省值設置為false （無向圖居多）。
- 在構造函數中完成頂點集合的設置，并建立各個頂點與其對應下標的映射關系，同時為鄰接矩陣開辟空間，將矩陣中的值初始化為MAX_W ，表示剛開始時各個頂點之間均不相連。
- 提供一個接口用于添加邊，在添加邊時先分別獲取源頂點和目標頂點對應的下標編號，然后再將鄰接矩陣中對應位置設置為邊的權值，如果圖為無向圖，則還需要在鄰接矩陣中添加目標頂點到源頂點的邊。
- 在獲取頂點對應的下標時，先在vIndexMap 中進行查找，如果找到了對應的頂點，則返回該頂點對應的下標編號，如果沒有找到對應的頂點，則說明所給頂點不存在，此時可以拋出異常。
代碼如下：文章來源：http://www.zghlxwxcb.cn/news/detail-731303.html
//鄰接矩陣
namespace Matrix {
template<class V, class W, W MAX_W = INT_MAX, bool Direction = false>
class Graph {
public:
//構造函數
Graph(const V* vertexs, int n)
:_vertexs(vertexs, vertexs + n) //設置頂點集合
,_matrix(n, vector<int>(n, MAX_W)) { //開辟二維數組空間
//建立頂點與下標的映射關系
for (int i = 0; i < n; i++) {
_vIndexMap[vertexs[i]] = i;
}
}
//獲取頂點對應的下標
int getVertexIndex(const V& v) {
auto iter = _vIndexMap.find(v);
if (iter != _vIndexMap.end()) { //頂點存在
return iter->second;
}
else { //頂點不存在
throw invalid_argument("不存在的頂點");
return -1;
}
}
//添加邊
void addEdge(const V& src, const V& dst, const W& weight) {
int srci = getVertexIndex(src), dsti = getVertexIndex(dst); //獲取源頂點和目標頂點的下標
_matrix[srci][dsti] = weight; //設置鄰接矩陣中對應的值
if (Direction == false) { //無向圖
_matrix[dsti][srci] = weight; //添加從目標頂點到源頂點的邊
}
}
//打印頂點集合和鄰接矩陣
void print() {
int n = _vertexs.size();
//打印頂點集合
for (int i = 0; i < n; i++) {
cout << "[" << i << "]->" << _vertexs[i] << endl;
}
cout << endl;
//打印鄰接矩陣
//橫下標
cout << " ";
for (int i = 0; i < n; i++) {
//cout << i << " ";
printf("%4d", i);
}
cout << endl;
for (int i = 0; i < n; i++) {
cout << i << " "; //豎下標
for (int j = 0; j < n; j++) {
if (_matrix[i][j] == MAX_W) {
printf("%4c", '*');
}
else {
printf("%4d", _matrix[i][j]);
}
}
cout << endl;
}
cout << endl;
}
private:
vector<V> _vertexs; //頂點集合
unordered_map<V, int> _vIndexMap; //頂點映射下標
vector<vector<W>> _matrix; //鄰接矩陣
};
}
說明一下：
- 為了方便觀察，可以在類中增加一個 p r i n t printprint 接口，用于打印頂點集合和鄰接矩陣。
- 后續圖的相關算法都會以鄰接矩陣為例進行講解，因?yàn)橐话阒挥斜容^稠密的圖才會存在最小生成樹和最短路徑的問題。
鄰接表
鄰接表

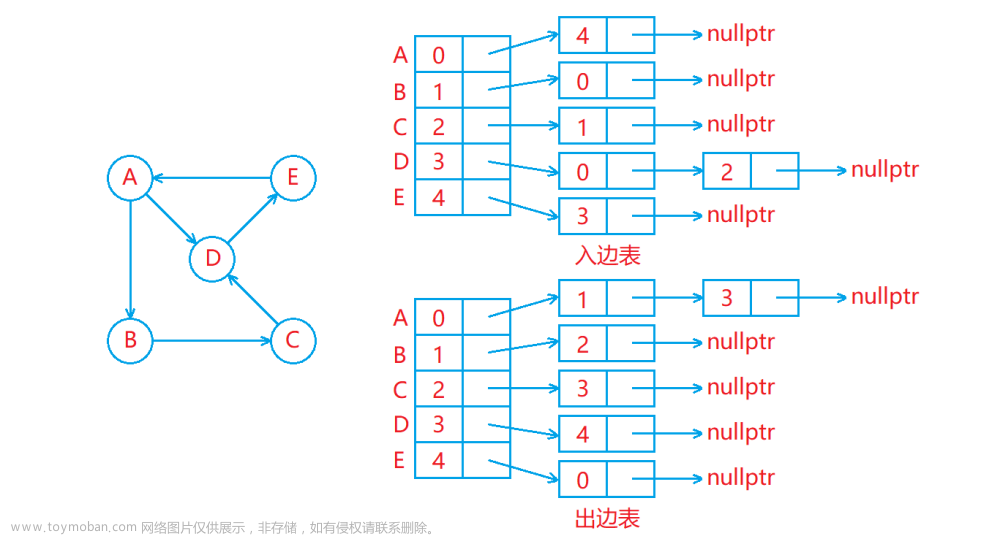

鄰接表存儲圖的方式如下：
- 用一個數組存儲頂點集合，頂點所在的位置的下標作為該頂點的編號（所給頂點可能不是整型）。
- 用一個出邊表存儲從各個頂點連接出去的邊，出邊表中下標為 i ii 的位置存儲的是從編號為 i ii 的頂點連接出去的邊。
- 用一個入邊表存儲連接到各個頂點的邊，入邊表中下標為 i ii 的位置存儲的是連接到編號為 i ii 的頂點的邊。
如下圖：
說明一下：
- 出邊表和入邊表類似于哈希桶，其中每個位置存儲的都是一個鏈表，出邊表中下標為 i 的位置的鏈表中存儲的都是從編號為 i 的頂點連接出去的邊，入邊表中下標為 i 的位置的鏈表中存儲的都是連接到編號為 i 的頂點的邊。
- 在鄰接表中，出邊表中下標為 i ii 的位置的鏈表中元素的個數就是編號為 i 的頂點的出度，入邊表中下標為 i 的的位置的鏈表中元素的個數就是編號為 i 的頂點的入度。
- 在實現鄰接表時，一般只需要用一個出邊表來存儲從各個頂點連接出去的邊即可，因?yàn)榇蠖鄶?shù)情況下都是需要從一個頂點出發找與其相連的其他頂點，所以一般不需要存儲入邊表。
鄰接表的優缺點
鄰接表的優點：
- 鄰接表適合存儲稀疏圖，因?yàn)猷徑颖泶鎯?chǔ)圖時開辟的空間大小取決于邊的數量，圖中邊的數量越少，鄰接表存儲邊時所需的內存空間就越少。
- 鄰接表適合查找一個頂點連接出去的所有邊，出邊表中下標為 i ii 的位置的鏈表中存儲的就是從頂點 i ii 連接出去的所有邊。
鄰接表的缺點：
- 鄰接表不適合確定兩個頂點是否相連，需要遍歷出邊表中源頂點對應位置的鏈表，該過程的時間復雜度是 O(E) ，其中 E 表示從源頂點連接出去的邊的數量。
鄰接表的實現
鏈表結點所需成員變量：
- 源頂點下標 srci ：表示邊的源頂點。
- 目標頂點下標 dsti ：表示邊的目標頂點。
- 權值 weight ：表示邊的權值。
- 指針 next ：連接下一個結點。
代碼如下：
//鄰接表
namespace LinkTable {
//鏈表結點定義
template<class W>
struct Edge {
//int _srci; //源頂點的下標（可選）
int _dsti; //目標頂點的下標
W _weight; //邊的權值
Edge<W>* _next; //連接指針
Edge(int dsti, const W& weight)
:_dsti(dsti)
,_weight(weight)
,_next(nullptr)
{}
};
}
說明一下：
- 對于出邊表來說，下標為 i 的位置的鏈表中存儲的邊的源頂點都是頂點 i ，所以鏈表結點中的源頂點成員可以不用存儲。
- 對于入邊表來說，下標為 i 的位置的鏈表中存儲的邊的目標頂點都是頂點 i ，所以鏈表結點中的目標頂點成員可以不用存儲。
鄰接表所需成員變量：
- 數組vertexs ：用于存儲頂點集合，頂點所在位置的下標作為該頂點的編號。
- 映射關系vIndexMap ：用于建立頂點與其下標的映射關系，便于根據頂點找到其對應的下標編號。
- 鄰接表（出邊表）linkTable ：用于存儲邊的集合，linkTable[i] 鏈表中存儲的邊的源頂點都是頂點 i 。
鄰接表的實現：
- 為了支持任意類型的頂點類型以及權值，可以將圖定義為模板，其中 V 和 W 分別表示頂點和權值的類型， Direction表示圖是否為有向圖，將Direction 的缺省值設置為false （無向圖居多）。
- 在構造函數中完成頂點集合的設置，并建立各個頂點與其對應下標的映射關系，同時為鄰接表開辟空間，將鄰接表中的值初始化為空指針，表示剛開始時各個頂點之間均不相連。
- 提供一個接口用于添加邊，在添加邊時先分別獲取源頂點和目標頂點對應的下標編號，然后在源頂點對應的鏈表中頭插一個邊結點，如果圖為無向圖，則還需要在目標頂點對應的鏈表中頭插一個邊結點。
代碼如下：
//鄰接表
namespace LinkTable {
template<class V, class W, bool Direction = false>
class Graph {
typedef Edge<W> Edge;
public:
//構造函數
Graph(const V* vertexs, int n)
:_vertexs(vertexs, vertexs + n) //設置頂點集合
, _linkTable(n, nullptr) { //開辟鄰接表的空間
//建立頂點與下標的映射關系
for (int i = 0; i < n; i++) {
_vIndexMap[vertexs[i]] = i;
}
}
//獲取頂點對應的下標
int getVertexIndex(const V& v) {
auto iter = _vIndexMap.find(v);
if (iter != _vIndexMap.end()) { //頂點存在
return iter->second;
}
else { //頂點不存在
throw invalid_argument("不存在的頂點");
return -1;
}
}
//添加邊
void addEdge(const V& src, const V& dst, const W& weight) {
int srci = getVertexIndex(src), dsti = getVertexIndex(dst); //獲取源頂點和目標頂點的下標
//添加從源頂點到目標頂點的邊
Edge* sdEdge = new Edge(dsti, weight);
sdEdge->_next = _linkTable[srci];
_linkTable[srci] = sdEdge;
if (Direction == false) { //無向圖
//添加從目標頂點到源頂點的邊
Edge* dsEdge = new Edge(srci, weight);
dsEdge->_next = _linkTable[dsti];
_linkTable[dsti] = dsEdge;
}
}
//打印頂點集合和鄰接表
void print() {
int n = _vertexs.size();
//打印頂點集合
for (int i = 0; i < n; i++) {
cout << "[" << i << "]->" << _vertexs[i] << " ";
}
cout << endl << endl;
//打印鄰接表
for (int i = 0; i < n; i++) {
Edge* cur = _linkTable[i];
cout << "[" << i << ":" << _vertexs[i] << "]->";
while (cur) {
cout << "[" << cur->_dsti << ":" << _vertexs[cur->_dsti] << ":" << cur->_weight << "]->";
cur = cur->_next;
}
cout << "nullptr" << endl;
}
}
private:
vector<V> _vertexs; //頂點集合
unordered_map<V, int> _vIndexMap; //頂點映射下標
vector<Edge*> _linkTable; //鄰接表（出邊表）
};
}
說明一下：
為了方便觀察，可以在類中增加一個print 接口，用于打印頂點集合和鄰接表。
圖的遍歷
圖的遍歷指的是遍歷圖中的頂點，主要有廣度優先遍歷和深度優先遍歷兩種方式。
廣度優先遍歷
廣度優先遍歷

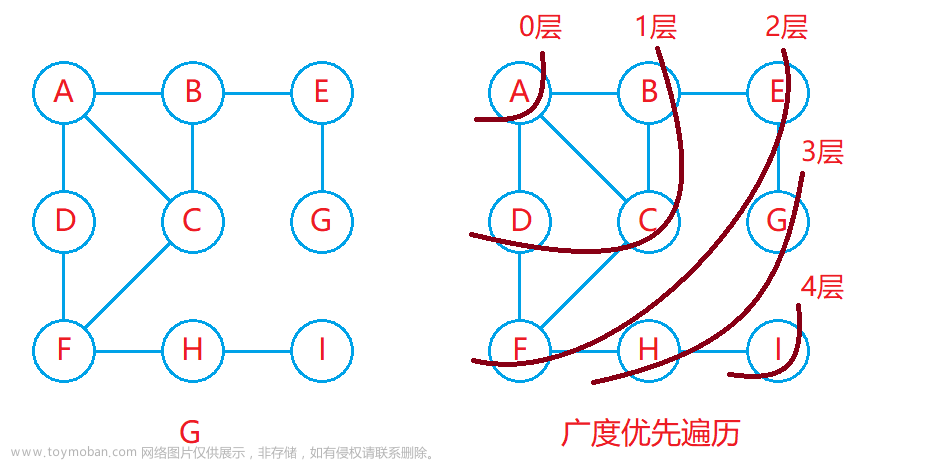

廣度優先遍歷又稱BFS，其遍歷過程類似于二叉樹的層序遍歷，從起始頂點開始一層一層向外進行遍歷。
如下圖：
廣度優先遍歷的實現：
- 廣度優先遍歷需要借助一個隊列和一個標記數組，利用隊列先進先出的特點實現一層一層向外遍歷，利用標記數組來記錄各個頂點是否被訪問過。
- 剛開始時將起始頂點入隊列，并將起始頂點標記為訪問過，然后不斷從隊列中取出頂點進行訪問，并判斷該頂點是否有鄰接頂點，如果有鄰接頂點并且該鄰接頂點沒有被訪問過，則將該鄰接頂點入隊列，并在入隊列后立即將該鄰接頂點標記為訪問過。
代碼如下：
//鄰接矩陣
namespace Matrix {
template<class V, class W, W MAX_W = INT_MAX, bool Direction = false>
class Graph {
public:
//廣度優先遍歷
void bfs(const V& src) {
int srci = getVertexIndex(src); //起始頂點的下標
queue<int> q; //隊列
vector<bool> visited(_vertexs.size(), false); //標記數組
q.push(srci); //起始頂點入隊列
visited[srci] = true; //起始頂點標記為訪問過
while (!q.empty()) {
int front = q.front();
q.pop();
cout << _vertexs[front] << " ";
for (int i = 0; i < _vertexs.size(); i++) { //找出從front連接出去的頂點
if (_matrix[front][i] != MAX_W && visited[i] == false) { //是鄰接頂點，并且沒有被訪問過
q.push(i); //入隊列
visited[i] = true; //標記為訪問過
}
}
}
cout << endl;
}
private:
vector<V> _vertexs; //頂點集合
unordered_map<V, int> _vIndexMap; //頂點映射下標
vector<vector<W>> _matrix; //鄰接矩陣
};
}
說明一下：
- 為了防止頂點被重復加入隊列導致死循環，因此需要一個標記數組，當一個頂點被訪問過后就不應該再將其加入隊列了。
- 如果當一個頂點從隊列中取出訪問時才再將其標記為訪問過，也可能會存在頂點被重復加入隊列的情況，比如當圖中的頂點B出隊列時，頂點C作為頂點B的鄰接頂點并且還沒有被訪問過（頂點C還在隊列中），此時頂點C就會再次被加入隊列，因此最好在一個頂點被入隊列時就將其標記為訪問過。
- 如果所給圖不是一個連通圖，那么從一個頂點開始進行廣度優先遍歷，無法遍歷完圖中的所有頂點，這時可以遍歷標記數組，查看哪些頂點還沒有被訪問過，對于沒有被訪問過的頂點，則從該頂點處繼續進行廣度優先遍歷，直到圖中所有的頂點都被訪問過。
深度優先遍歷
深度優先遍歷
深度優先遍歷又稱DFS，其遍歷過程類似于二叉樹的先序遍歷，從起始頂點開始不斷對頂點進行深入遍歷。
如下圖：
深度優先遍歷的實現：
- 深度優先遍歷可以通過遞歸實現，同時也需要借助一個標記數組來記錄各個頂點是否被訪問過。
- 從起始頂點處開始進行遞歸遍歷，在遍歷過程中先對當前頂點進行訪問，并將其標記為訪問過，然后判斷該頂點是否有鄰接頂點，如果有鄰接頂點并且該鄰接頂點沒有被訪問過，則遞歸遍歷該鄰接頂點。
代碼如下：
//鄰接矩陣
namespace Matrix {
template<class V, class W, W MAX_W = INT_MAX, bool Direction = false>
class Graph {
public:
//深度優先遍歷（子函數）
void _dfs(int srci, vector<bool>& visited) {
cout << _vertexs[srci] << " "; //訪問
visited[srci] = true; //標記為訪問過
for (int i = 0; i < _vertexs.size(); i++) { //找從srci連接出去的頂點
if (_matrix[srci][i] != MAX_W && visited[i] == false) { //是鄰接頂點，并且沒有被訪問過
_dfs(i, visited); //遞歸遍歷
}
}
}
//深度優先遍歷
void dfs(const V& src) {
int srci = getVertexIndex(src); //起始頂點的下標
vector<bool> visited(_vertexs.size(), false); //標記數組
_dfs(srci, visited); //遞歸遍歷
cout << endl;
}
private:
vector<V> _vertexs; //頂點集合
unordered_map<V, int> _vIndexMap; //頂點映射下標
vector<vector<W>> _matrix; //鄰接矩陣
};
}
說明一下：
- 如果所給圖不是一個連通圖，那么從一個頂點開始進行深度優先遍歷，無法遍歷完圖中的所有頂點，這時可以遍歷標記數組，查看哪些頂點還沒有被訪問過，對于沒有被訪問過的頂點，則從該頂點處繼續進行深度優先遍歷，直到圖中所有的頂點都被訪問過。
最小生成樹
最小生成樹
關于最小生成樹：
- 一個連通圖的最小連通子圖稱為該圖的生成樹，若連通圖由 n 個頂點組成，則其生成樹必含 n 個頂點和 n?1 條邊，最小生成樹指的是一個圖的生成樹中，總權值最小的生成樹。
- 連通圖中的每一棵生成樹都是原圖的一個極大無環子圖，從其中刪去任何一條邊，生成樹就不再連通，在其中引入任何一條新邊，都會形成一條回路。
說明一下：
- 對于各個頂點來說，除了第一個頂點之外，其他每個頂點想要連接到圖中，至少需要一條邊使其連接進來，所以由 n 個頂點的連通圖的生成樹有 n個頂點和 n ? 1 條邊。
- 對于生成樹來說，圖中的每個頂點已經連通了，如果再引入一條新邊，那么必然會使得被新邊相連的兩個頂點之間存在一條直接路徑和一條間接路徑，即形成回路。
- 最小生成樹是圖的生成樹中總權值最小的生成樹，生成樹是圖的最小連通子圖，而連通圖是無向圖的概念，有向圖對應的是強連通圖，所以最小生成樹算法的處理對象都是無向圖。
構成最小生成樹的準則
構造最小生成樹的準則如下：
- 只能使用圖中的邊來構造最小生成樹。
- 只能使用恰好n?1 條邊來連接圖中的n 個頂點。
- 選用的n?1 條邊不能構成回路。
- 構造最小生成樹的算法有Kruskal算法和Prim算法，這兩個算法都采用了逐步求解的貪心策略。
Kruskal算法
Kruskal算法（克魯斯卡爾算法）
Kruskal算法的基本思想如下：
- 構造一個含 n 個頂點、不含任何邊的圖作為最小生成樹，對原圖中的各個邊按權值進行排序。
- 每次從原圖中選出一條最小權值的邊，將其加入到最小生成樹中，如果加入這條邊會使得最小生成樹中構成回路，則重新選擇一條邊。
- 按照上述規則不斷選邊，當選出n?1 條合法的邊時，則說明最小生成樹構造完畢，如果無法選出n?1 條合法的邊，則說明原圖不存在最小生成樹。

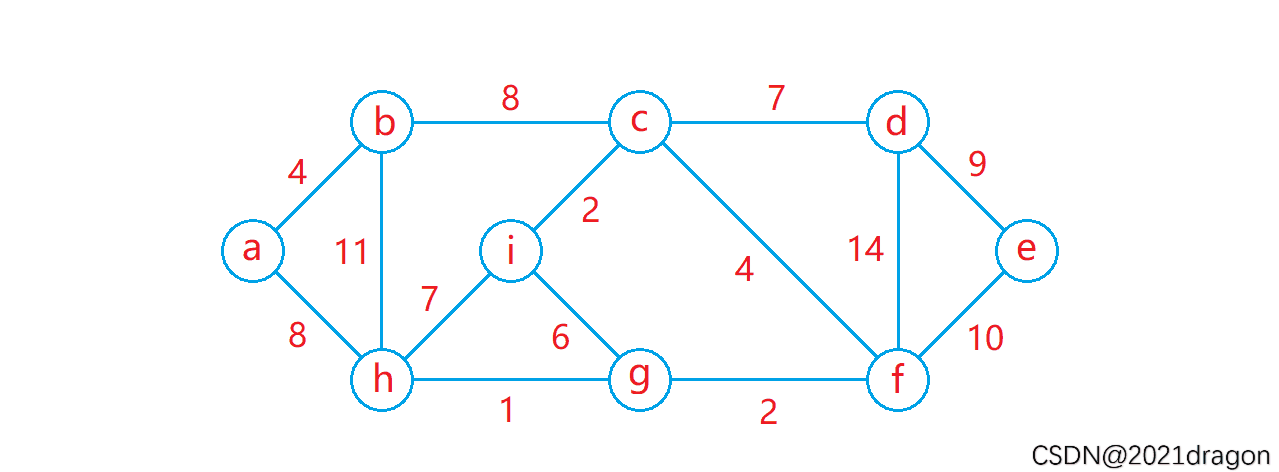

動圖演示：
Kruskal算法的實現：
- 根據原圖設置最小生成樹的頂點集合，以及頂點與下標的映射關系，開辟最小生成樹的鄰接矩陣空間，并將矩陣中的值初始化為 MAX_W ，表示剛開始時最小生成樹中不含任何邊。
- 遍歷原圖的鄰接矩陣，按權值將原圖中的所有邊添加到優先級隊列（小堆）中，為了避免重復添加相同的邊，在遍歷原圖的鄰接矩陣時只應該遍歷矩陣的一半。
- 使用一個并查集來輔助判環操作，剛開始時圖中的頂點各自為一個集合，當兩個頂點相連時將這兩個頂點對應的集合進行合并，使得連通的頂點在同一個集合，這樣通過并查集就能判斷所選的邊是否會使得最小生成樹中構成回路，如果所選邊連接的兩個頂點本就在同一個集合，那么加入這條邊就會構成回路。
- 使用count 和totalWeight 分別記錄所選邊的數量和最小生成樹的總權值，當 count 的值等于n?1 時則停止選邊，此時可以將最小生成樹的總權值作為返回值進行返回。
- 每次選邊時從優先級隊列中獲取一個權值最小的邊，并通過并查集判斷這條邊連接的兩個頂點是否在同一個集合，如果在則重新選邊，如果不在則將這條邊添加到最小生成樹中，并將這條邊連接的兩個頂點對應的集合進行合并，同時更新count 和 totalWeight 的值。
- 當選邊結束時，如果 count 的值等于 n?1 ，則說明最小生成樹構造成功，否則說明原圖無法構造出最小生成樹。
代碼如下：
//鄰接矩陣
namespace Matrix {
template<class V, class W, W MAX_W = INT_MAX, bool Direction = false>
class Graph {
public:
//強制生成默認構造
Graph() = default;
void _addEdge(int srci, int dsti, const W& weight) {
_matrix[srci][dsti] = weight; //設置鄰接矩陣中對應的值
if (Direction == false) { //無向圖
_matrix[dsti][srci] = weight; //添加從目標頂點到源頂點的邊
}
}
//添加邊
void addEdge(const V& src, const V& dst, const W& weight) {
int srci = getVertexIndex(src), dsti = getVertexIndex(dst); //獲取源頂點和目標頂點的下標
_addEdge(srci, dsti, weight);
}
//邊
struct Edge {
int _srci; //源頂點的下標
int _dsti; //目標頂點的下標
W _weight; //邊的權值
Edge(int srci, int dsti, const W& weight)
:_srci(srci)
, _dsti(dsti)
, _weight(weight)
{}
bool operator>(const Edge& edge) const{
return _weight > edge._weight;
}
};
//獲取當前圖的最小生成樹（Kruskal算法）
W Kruskal(Graph<V, W, MAX_W, Direction>& minTree) {
int n = _vertexs.size();
//設置最小生成樹的各個成員變量
minTree._vertexs = _vertexs; //設置最小生成樹的頂點集合
minTree._vIndexMap = _vIndexMap; //設置最小生成樹頂點與下標的映射
minTree._matrix.resize(n, vector<W>(n, MAX_W)); //開辟最小生成樹的二維數組空間
priority_queue<Edge, vector<Edge>, greater<Edge>> minHeap; //優先級隊列（小堆）
//將所有邊添加到優先級隊列
for (int i = 0; i < n; i++) {
for (int j = 0; j < i; j++) { //只遍歷矩陣的一半，避免重復添加相同的邊
if (_matrix[i][j] != MAX_W)
minHeap.push(Edge(i, j, _matrix[i][j]));
}
}
UnionFindSet ufs(n); //n個頂點的并查集
int count = 0; //已選邊的數量
W totalWeight = W(); //最小生成樹的總權值
while (!minHeap.empty() && count < n - 1) {
//從優先級隊列中獲取一個權值最小的邊
Edge minEdge = minHeap.top();
minHeap.pop();
int srci = minEdge._srci, dsti = minEdge._dsti;
W weight = minEdge._weight;
if (!ufs.inSameSet(srci, dsti)) { //邊的源頂點和目標頂點不在同一個集合
minTree._addEdge(srci, dsti, weight); //在最小生成樹中添加邊
ufs.unionSet(srci, dsti); //合并源頂點和目標頂點對應的集合
count++;
totalWeight += weight;
cout << "選邊: " << _vertexs[srci] << "->" << _vertexs[dsti] << ":" << weight << endl;
}
else { //邊的源頂點和目標頂點在同一個集合，加入這條邊會構成環
cout << "成環: " << _vertexs[srci] << "->" << _vertexs[dsti] << ":" << weight << endl;
}
}
if (count == n - 1) {
cout << "構建最小生成樹成功" << endl;
return totalWeight;
}
else {
cout << "無法構成最小生成樹" << endl;
return W();
}
}
private:
vector<V> _vertexs; //頂點集合
unordered_map<V, int> _vIndexMap; //頂點映射下標
vector<vector<W>> _matrix; //鄰接矩陣
};
}
說明一下：
- 在獲取圖的最小生成樹時，會以無參的方式定義一個最小生成樹對象，然后用原圖對象調用上述Kruskal函數，通過輸出型參數的方式獲取原圖的最小生成樹，由于我們定義了一個帶參的構造函數，使得編譯器不再生成默認構造函數，因此需要通過default關鍵字強制生成Graph類的默認構造函數。
- 一條邊包含兩個頂點和邊的權值，可以定義一個Edge結構體來描述一條邊，結構體內包含邊的源頂點和目標頂點的下標以及邊的權值，在使用優先級隊列構造小堆結構時，需要存儲的對象之間能夠支持 > 運算符操作，因此需要對Edge結構體的 > 運算符進行重載，將其重載為邊的權值的比較。
- 當選出的邊不會構成回路時，需要將這條邊插入到最小生成樹對應的圖中，此時已經知道了這條邊的源頂點和目標頂點對應的下標，可以在Graph類中新增一個_addEdge子函數，該函數支持通過源頂點和目標頂點的下標向圖中插入邊，而Graph類中原有的addEdge函數可以復用這個_addEdge子函數。
- 最小生成樹不一定是唯一的，特別是當原圖中存在很多權值相等的邊的時候，比如對于動圖中的圖來說，將最小生成樹中的bc 邊換成 ah 邊也是一棵最小生成樹。
- 上述代碼中通過優先級隊列構造小堆來依次獲取權值最小的邊，你也可以通過其他排序算法按權值對邊進行排序，然后按權值從小到大依次遍歷各個邊進行選邊操作。
Prim算法
Prim算法（普里姆算法）
Prim算法的基本思想如下：
- 構造一個含 n 個頂點、不含任何邊的圖作為最小生成樹，將圖中的頂點分為兩個集合，forest 集合中的頂點是已經連接到最小生成樹中的頂點，remain 集合中的頂點是還沒有連接到最小生成樹中的頂點，剛開始時 forest 集合中只包含給定的起始頂點。
- 每次從連接forest 集合與 remain 集合的所有邊中選出一條權值最小的邊，將其加入到最小生成樹中，由于選出來的邊對應的兩個頂點一個屬于forest 集合，另一個屬于 remain 集合，因此是不會構成回路的。
- 按照上述規則不斷選邊，當選出 n?1 條邊時，所有的頂點都已經加入到了 forest 集合，此時最小生成樹構造完畢，如果無法選出 n?1 條邊，則說明原圖不存在最小生成樹。
最短路徑
關于最短路徑：
- 最短路徑問題：從帶權有向圖中的某一頂點出發，找出一條通往另一頂點的最短路徑，最短指的是路徑各邊的權值總和達到最小，最短路徑可分為單源最短路徑和多源最短路徑。
- 單源最短路徑指的是從圖中某一頂點出發，找出通往其他所有頂點的最短路徑，而多源最短路徑指的是，找出圖中任意兩個頂點之間的最短路徑。
Prim算法的實現：
- 根據原圖設置最小生成樹的頂點集合，以及頂點與下標的映射關系，開辟最小生成樹的鄰接矩陣空間，并將矩陣中的值初始化為 MAX_W ，表示剛開始時最小生成樹中不含任何邊。
- 使用一個forest 數組來表示各個頂點是否在 forest 集合中，剛開始時只有起始頂點在 forest 集合中，并將所有從起始頂點連接出去的邊加入優先級隊列（小堆），這些邊就是剛開始時連接 forest 集合與remain 集合的邊。
- 使用 count 和 totalWeight 分別記錄所選邊的數量和最小生成樹的總權值，當count 的值等于 n?1 時則停止選邊，此時將最小生成樹的總權值作為返回值進行返回。
- 每次選邊時從優先級隊列中獲取一個權值最小的邊，將這條邊添加到最小生成樹中，并將這條邊的目標頂點加入 forest 集合中，同時更新 count 和 totalWeight 的值。此外，還需要將從這條邊的目標頂點連接出去的邊加入優先級隊列，但是需要保證加入的邊的目標頂點不能在 forest 集合，否則后續選出源頂點和目標頂點都在forest 集合的邊就會構成回路。
- 需要注意的是，每次從優先級隊列中選出一個權值最小的邊時，還需要保證選出的這條邊的目標頂點不在forest 集合中，避免構成回路。雖然向優先級隊列中加入邊時保證了加入的邊的目標頂點不在forest 集合中，但經過后續不斷的選邊，可能會導致之前加入優先級隊列中的某些邊的目標頂點也被加入到了forest 集合中。
- 當選邊結束時，如果 count 的值等于 n?1 ，則說明最小生成樹構造成功，否則說明原圖無法構造出最小生成樹。
代碼如下：
//鄰接矩陣
namespace Matrix {
template<class V, class W, W MAX_W = INT_MAX, bool Direction = false>
class Graph {
public:
//邊
struct Edge {
int _srci; //源頂點的下標
int _dsti; //目標頂點的下標
W _weight; //邊的權值
Edge(int srci, int dsti, const W& weight)
:_srci(srci)
, _dsti(dsti)
, _weight(weight)
{}
bool operator>(const Edge& edge) const{
return _weight > edge._weight;
}
};
//獲取當前圖的最小生成樹（Prim算法）
W Prim(Graph<V, W, MAX_W, Direction>& minTree, const V& start) {
int n = _vertexs.size();
//設置最小生成樹的各個成員變量
minTree._vertexs = _vertexs; //設置最小生成樹的頂點集合
minTree._vIndexMap = _vIndexMap; //設置最小生成樹頂點與下標的映射
minTree._matrix.resize(n, vector<W>(n, MAX_W)); //開辟最小生成樹的二維數組空間
int starti = getVertexIndex(start); //獲取起始頂點的下標
vector<bool> forest(n, false);
forest[starti] = true;
priority_queue<Edge, vector<Edge>, greater<Edge>> minHeap; //優先級隊列（小堆）
//將從起始頂點連接出去的邊加入優先級隊列
for (int i = 0; i < n; i++) {
if (_matrix[starti][i] != MAX_W)
minHeap.push(Edge(starti, i, _matrix[starti][i]));
}
int count = 0; //已選邊的數量
W totalWeight = W(); //最小生成樹的總權值
while (!minHeap.empty() && count < n - 1) {
//從優先級隊列中獲取一個權值最小的邊
Edge minEdge = minHeap.top();
minHeap.pop();
int srci = minEdge._srci, dsti = minEdge._dsti;
W weight = minEdge._weight;
if (forest[dsti] == false) { //邊的目標頂點還沒有被加入到forest集合中
//將從目標頂點連接出去的邊加入優先級隊列
for (int i = 0; i < n; i++) {
if (_matrix[dsti][i] != MAX_W && forest[i] == false) //加入的邊的目標頂點不能在forest集合中
minHeap.push(Edge(dsti, i, _matrix[dsti][i]));
}
minTree._addEdge(srci, dsti, weight); //在最小生成樹中添加邊
forest[dsti] = true; //將邊的目標頂點加入forest集合
count++;
totalWeight += weight;
cout << "選邊: " << _vertexs[srci] << "->" << _vertexs[dsti] << ":" << weight << endl;
}
else { //邊的目標頂點已經在forest集合中，加入這條邊會構成環
cout << "成環: " << _vertexs[srci] << "->" << _vertexs[dsti] << ":" << weight << endl;
}
}
if (count == n - 1) {
cout << "構建最小生成樹成功" << endl;
return totalWeight;
}
else {
cout << "無法構成最小生成樹" << endl;
return W();
}
}
private:
vector<V> _vertexs; //頂點集合
unordered_map<V, int> _vIndexMap; //頂點映射下標
vector<vector<W>> _matrix; //鄰接矩陣
};
}
說明一下：
- Prim算法構造最小生成樹的思想在選邊時是不需要判環，但上述利用優先級隊列實現的過程中仍需判環，如果在每次選邊的時候能夠通過某種方式，從連接forest 集合和remain 集合的所有邊中選出權值最小的邊，那么就無需判環，但這兩個集合中的頂點是不斷在變化的，每次選邊時都遍歷連接兩個集合的所有邊，該過程的時間復雜度較高。
- Kruskal算法本質是一種全局的貪心，每次選邊時都是在所有邊中選出權值最小的邊，而Prim算法本質是一種局部的貪心，每次選邊時是從連接 forest 集合和 remain 集合的所有邊中選出權值最小的邊。
最短路徑
最短路徑
關于最短路徑：
- 最短路徑問題：從帶權有向圖中的某一頂點出發，找出一條通往另一頂點的最短路徑，最短指的是路徑各邊的權值總和達到最小，最短路徑可分為單源最短路徑和多源最短路徑。
- 單源最短路徑指的是從圖中某一頂點出發，找出通往其他所有頂點的最短路徑，而多源最短路徑指的是，找出圖中任意兩個頂點之間的最短路徑。
單源最短路徑-Dijkstra算法
Dijkstra算法（迪杰斯特拉算法）
使用前提：圖中所有邊的權值非負。
Dijkstra算法的基本思想如下：
- 將圖中的頂點分為兩個集合，集合 S 中的頂點是已經確定從源頂點到該頂點的最短路徑的頂點，集合 Q 中的頂點是尚未確定從源頂點到該頂點的最短路徑的頂點。
- 每個頂點都有一個估計值，表示從源頂點到該頂點的可能最短路徑長度，每次從集合Q 中選出一個估計值最小的頂點，將其加入到集合 S 中，并對該頂點連接出去的頂點的估計值和前驅頂點進行松弛更新。
- 按照上述步驟不斷從集合 Q 中選取估計值最小的頂點到集合 S 中，直到所有的頂點都被加入到集合 S 中，此時通過各個頂點的估計值就可以得知源頂點到該頂點的最短路徑長度，通過各個頂點的前驅頂點就可以得知最短路徑的走向。

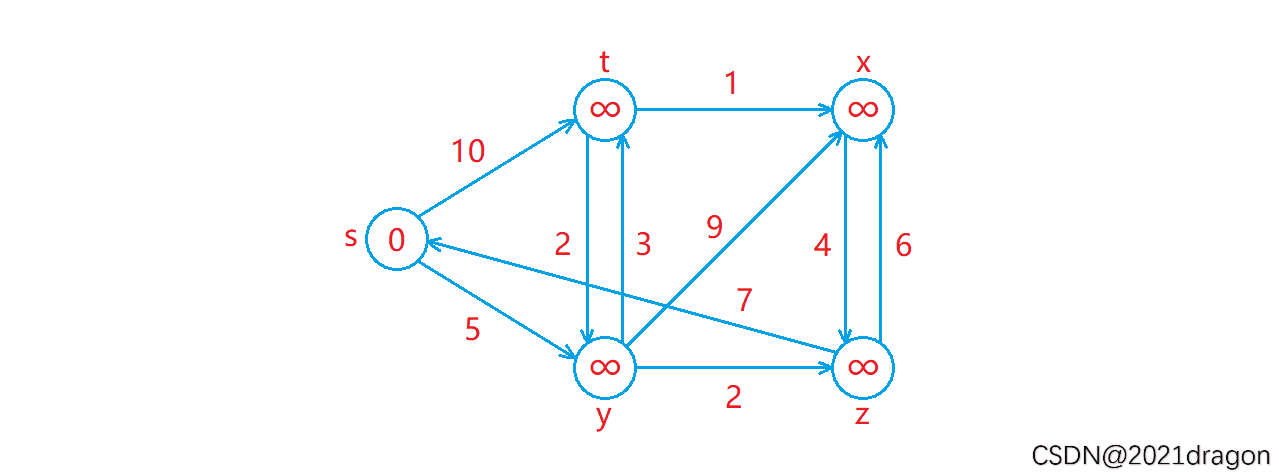

動圖演示：
Dijkstra算法的實現：
- 使用一個dist 數組來記錄從源頂點到各個頂點的最短路徑長度估計值，初始時將源頂點的估計值設置為權值的缺省值（比如int就是0），表示從源頂點到源頂點的路徑長度為0，將其余頂點的估計值設置為MAX_W，表示從源頂點暫時無法到達其他頂點。
- 使用一個PathparentPath 數組來記錄到達各個頂點路徑的前驅頂點，初始時將各個頂點的前驅頂點初始化為-1，表示各個頂點暫時只能自己到達自己，沒有前驅頂點。
- 使用一個bool 數組來記錄各個頂點是否在 S 集合中，初始時所有頂點均不在S 集合，表示各個頂點都還沒有確定最短路徑。
- 每次從 Q 集合中選出一個估計值最小的頂點 u，將其加入到 S 集合，并對頂點u 連接出去的各個頂點v 進行松弛更新，如果能夠?qū)㈨旤c(diǎn) v 更新出更小的估計值，則更新其估計值，并將被更新的頂點 v 的前驅頂點改為頂點 u ，因?yàn)閺捻旤c(diǎn) u 到頂點 v 能夠得到更小的估計值，所以在當前看來（后續可能還會更新）到達頂點 v 的最短路徑的前驅頂點就應該是頂點 u ，如果不能將頂點 v 更新出更小的估計值，則維持原樣。
- 當所有的頂點都加入集合 S 后，dist 數組中存儲的就是從源頂點到各個頂點的最短路徑長度，parentPath 數組中存儲的就是從源頂點到各個頂點的最短路徑的前驅頂點，通過不斷查找各個頂點的前驅頂點，最終就能得到從源頂點到各個頂點的最短路徑。
代碼如下：
//鄰接矩陣
namespace Matrix {
template<class V, class W, W MAX_W = INT_MAX, bool Direction = false>
class Graph {
public:
//獲取單源最短路徑（Dijkstra算法）
void Dijkstra(const V& src, vector<W>& dist, vector<int>& parentPath) {
int n = _vertexs.size();
int srci = getVertexIndex(src); //獲取源頂點的下標
dist.resize(n, MAX_W); //各個頂點的估計值初始化為MAX_W
parentPath.resize(n, -1); //各個頂點的前驅頂點初始化為-1
dist[srci] = W(); //源頂點的估計值設置為權值的缺省值
vector<bool> S(n, false); //已經確定最短路徑的頂點集合
for (int i = 0; i < n; i++) { //將Q集合中的n個頂點全部加入到S集合
//從集合Q中選出一個估計值最小的頂點
W minW = MAX_W; //最小估計值
int u = -1; //估計值最小的頂點
for (int j = 0; j < n; j++) {
if (S[j] == false && dist[j] < minW) {
minW = dist[j];
u = j;
}
}
S[u] = true; //將選出的頂點加入到S集合
//對u連接出去的頂點進行松弛更新
for (int v = 0; v < n; v++) {
if (S[v] == false && _matrix[u][v] != MAX_W && dist[u] + _matrix[u][v] < dist[v]) { //松弛的頂點不能在S集合
dist[v] = dist[u] + _matrix[u][v]; //松弛更新出更小的估計值
parentPath[v] = u; //更新路徑的前驅頂點
}
}
}
}
//打印最短路徑及路徑權值
void printShortPath(const V& src, const vector<W>& dist, const vector<int>& parentPath) {
int n = _vertexs.size();
int srci = getVertexIndex(src); //獲取源頂點的下標
for (int i = 0; i < n; i++) {
vector<int> path;
int cur = i;
while (cur != -1) { //源頂點的前驅頂點為-1
path.push_back(cur);
cur = parentPath[cur];
}
reverse(path.begin(), path.end()); //逆置
for (int j = 0; j < path.size(); j++) {
cout << _vertexs[path[j]] << "->";
}
cout << "路徑權值: " << dist[i] << "" << endl;
}
}
private:
vector<V> _vertexs; //頂點集合
unordered_map<V, int> _vIndexMap; //頂點映射下標
vector<vector<W>> _matrix; //鄰接矩陣
};
}
說明一下：
- 為了方便觀察，可以在類中增加一個 printShortPath 接口，用于根據 dist 和 parentPath 數組來打印最短路徑及路徑權值。
- 對于從源頂點 s 到目標頂點 j 的最短路徑來說，如果最短路徑經過了頂點 i ，那么最短路徑中從源頂點 s 到頂點 i 的這條子路徑一定是源頂點 s 到頂點 i 的最短路徑，因此可以通過存儲前驅頂點的方式來表示從源頂點到各個頂點的最短路徑。
- Dijkstra算法每次需要選出一個頂點，并對其連接出去的頂點進行松弛更新，因此其時間復雜度是 O (N2) 空間復雜度是O(N) 。
Dijkstra算法的原理
- Dijkstra算法每次從集合 Q 中選出一個估計值最小的頂點 u ，將該頂點加入到集合 S 中，表示確定了從源頂點到頂點 u 的最短路徑。
- 因?yàn)閳D中所有邊的權值非負（使用Dijkstra算法的前提），所以對于估計值最小的頂點 u 來說，其估計值不可能再被其他比它估計值更大的頂點松弛更新得更小，因此頂點 u 的最短路徑就是當前的估計值。
- 而對于集合 Q 中的其他頂點來說，這些頂點的估計值比頂點 u 的估計值大，因此頂點 u 可能將它們的估計值松弛更新得更小，所以頂點 u 在加入集合 S 后還需要嘗試對其連接出去的頂點進行松弛更新。
單源最短路徑-Bellman-Ford算法
Bellman-Ford算法（貝爾曼福特算法）
Bellman-Ford算法的基本思想如下：
- Bellman-Ford算法本質是暴力求解，對于從源頂點 s 到目標頂點 j 的路徑來說，如果存在從源頂點s 到頂點 i 的路徑，還存在一條從頂點 i 到頂點 j 的邊，并且其權值之和小于當前從源頂點 s 到目標頂點 j 的路徑長度，則可以對頂點 j 的估計值和前驅頂點進行松弛更新。
- Bellman-Ford算法根據路徑的終邊來進行松弛更新，但是僅對圖中的邊進行一次遍歷可能并不能正確更新出最短路徑，最壞的情況下需要對圖中的邊進行 n?1 輪遍歷（n 表示圖中的頂點個數）。
Bellman-Ford算法的實現：
- 使用一個dist 數組來記錄從源頂點到各個頂點的最短路徑長度估計值，初始時將源頂點的估計值設置為權值的缺省值（比如int就是0），表示從源頂點到源頂點的路徑長度為0，將其余頂點的估計值設置為MAX_W，表示從源頂點暫時無法到達其他頂點。
- 使用一個 parentPath 數組來記錄到達各個頂點路徑的前驅頂點，初始時將各個頂點的前驅頂點初始化為-1，表示各個頂點暫時只能自己到達自己，沒有前驅頂點。
- 對圖中的邊進行 n?1 輪遍歷，對于i?>j 的邊來說，如果存在s?>i 的路徑，并且s?>i 的路徑權值與邊 i?>j 的權值之和小于當前 s?>j 的路徑長度，則將頂點 j 的估計值進行更新，并將頂點j 的前驅頂點改為頂點 i ，因?yàn)?i?>j 是圖中的一條直接相連的邊，在這條路徑中頂點 j 的上一個頂點就是頂點 i 。
- 再對圖中的邊進行一次遍歷，嘗試進行松弛更新，如果還能更新則說明圖中帶有負權回路，無法找到最短路徑
//鄰接矩陣
namespace Matrix {
template<class V, class W, W MAX_W = INT_MAX, bool Direction = false>
class Graph {
public:
//獲取單源最短路徑（BellmanFord算法）
bool BellmanFord(const V& src, vector<W>& dist, vector<int>& parentPath) {
int n = _vertexs.size();
int srci = getVertexIndex(src); //獲取源頂點的下標
dist.resize(n, MAX_W); //各個頂點的估計值初始化為MAX_W
parentPath.resize(n, -1); //各個頂點的前驅頂點初始化為-1
dist[srci] = W(); //源頂點的估計值設置為權值的缺省值
for (int k = 0; k < n - 1; k++) { //最多更新n-1輪
bool update = false; //記錄本輪是否更新過
for (int i = 0; i < n; i++) {
for (int j = 0; j < n; j++) {
if (_matrix[i][j] != MAX_W && dist[i] != MAX_W && dist[i] + _matrix[i][j] < dist[j]) {
dist[j] = dist[i] + _matrix[i][j]; //松弛更新出更小的路徑權值
parentPath[j] = i; //更新路徑的前驅頂點
update = true;
}
}
}
if (update == false) { //本輪沒有更新過，不必進行后續輪次的更新
break;
}
}
//更新n-1輪后如果還能更新，則說明帶有負權回路
for (int i = 0; i < n; i++) {
for (int j = 0; j < n; j++) {
if (_matrix[i][j] != MAX_W && dist[i] + _matrix[i][j] < dist[j]) {
return false; //帶有負權回路的圖無法求出最短路徑
}
}
}
return true;
}
private:
vector<V> _vertexs; //頂點集合
unordered_map<V, int> _vIndexMap; //頂點映射下標
vector<vector<W>> _matrix; //鄰接矩陣
};
}
說明一下：
- Bellman-Ford算法是暴力求解，可以解決帶有負權邊的單源最短路徑問題。
- 負權回路指的是在圖中形成回路的各個邊的權值之和為負數，路徑每繞一圈回路其權值都會減少，導致無法找到最短路徑，由于最多需要進行n?1 輪松弛更新，因此可以在 n?1 輪松弛更新后再進行一輪松弛更新，如果還能進行更新則說明帶有負權回路。
- Bellman-Ford算法需要對圖中的邊進行 n 輪遍歷，因此其時間復雜度是 O(N×E)，由于這里是用鄰接矩陣實現的，遍歷圖中的所有邊的時間復雜度是O(N2)所以上述代碼的時間復雜度是O(N3)空間復雜度是O(N)。
為什么最多進行n?1 輪松弛更新？
從一個頂點到另一個頂點的最短路徑中不能包含回路：
- 如果形成回路的各個邊的權值之和為負數，則該回路為負權回路，找不到最短路徑。
- 如果形成回路的各個邊的權值之和為非負數，則多走這個回路是“徒勞”的，可能會使得路徑長度變長。
在每一輪松弛過程中，后面路徑的更新可能會影響到前面已經更新過的路徑，比如使得前面已經更新過的路徑的長度可以變得更短，或者使得某些源頂點之前不可達的頂點變得可達，但每一輪松弛至少能確定最短路徑中的一條邊，如果圖中有n 個頂點，那么兩個頂點之間的最短路徑最多有n?1 條邊，因此最多需要進行n?1 次松弛更新。

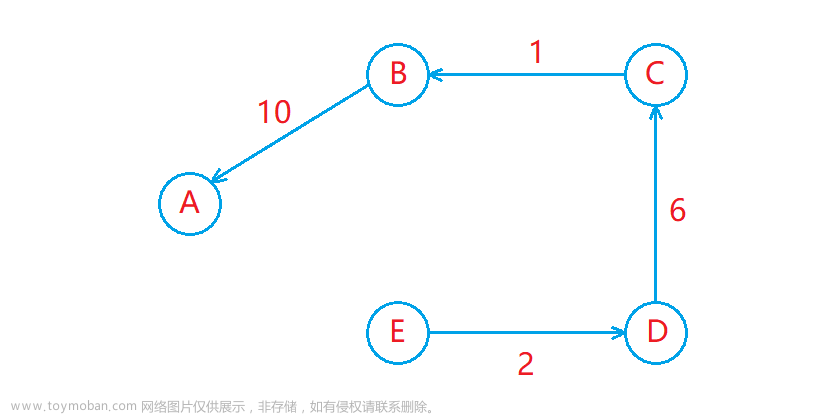

例如下圖中，頂點A、B、C、D、E 的下標分別是0、1、2、3、4，現在要計算以頂點 E 為源頂點的單源最短路徑。
對于上述圖來說，Bellman-Ford算法在第一輪松弛的時候只能更新出E?>D 這條邊，在第二輪的時候只能更新出 D?>C ，以此類推，最終就會進行4輪松弛更新（建議通過代碼調試觀察）。
說明一下：
- 由于只有當前輪次進行過更新，才有可能會影響其他路徑，因此在代碼中使用update 標記每輪松弛算法是否進行過更新，如果沒有進行過更新，則無需進行后面輪次的更新。
- Bellman-Ford算法還有一個優化方案叫做SPFA（Shortest Path Faster Algorithm），其用一個隊列來維護可能需要松弛更新的頂點，避免了不必要的冗余計算，大家可以自行了解。
多源最短路徑-Floyd-Warshall算法
Floyd-Warshall算法（弗洛伊德算法）
Floyd-Warshall算法的基本思想如下：
- Floyd-Warshall算法解決的是任意兩點間的最短路徑的算法，其考慮的是路徑的中間頂點，對于從頂點 i ii 到頂點 j jj 的路徑來說，如果存在從頂點 i 到頂點 k 的路徑，還存在從頂點 k 到頂點 j 的路徑，并且這兩條路徑的權值之和小于當前從頂點 i 到頂點 j 的路徑長度，則可以對頂點 j 的估計值和前驅頂點進行松弛更新。
- Floyd-Warshall算法本質是一個簡單的動態規劃，就是判斷從頂點 i 到頂點 j 的這條路徑是否經過頂點 k ，如果經過頂點 k 可以讓這條路徑的權值變得更小，則經過，否則則不經過。
Floyd-Warshall算法的實現：
- 使用一個 vvDist 二維數組來記錄從各個源頂點到各個頂點的最短路徑長度的估計值，vvDist[i][j] 表示從頂點 i ii 到頂點 j 的最短路徑長度的估計值，初始時將二維數組中的值全部初始化為MAX_W，表示各個頂點之間暫時無法互通。
- 使用一個vvParentPath 二維數組來記錄從各個源頂點到達各個頂點路徑的前驅頂點，初始時將二維數組中的值全部初始化為-1，表示各個頂點暫時只能自己到自己，沒有前驅頂點。
- 根據鄰接矩陣對vvDist 和vvParentPath 進行初始化，如果從頂點 i 到頂點 j 有直接相連的邊，則將 vvDist[i][j] 初始化為這條邊的權值，并將 vvParentPath[i][j] 初始化為 i ，表示在i?>j 這條路徑中頂點 j 前驅頂點是 i ，將 vvDist[i][i] 的值設置為權值的缺省值（比如int就是0），表示自己到自己的路徑長度為0。
- 依次取各個頂點 k 作為 i?>j 路徑的中間頂點，如果同時存在i?>k 的路徑和k?>j 的路徑，并且這兩條路徑的權值之和小于當前i?>j 路徑的權值，則更新vvDist[i][j] 的值，并將vvParentPath[i][j] 的值更新為vvParentPath[k][j] 的值。
代碼如下：
//鄰接矩陣
namespace Matrix {
template<class V, class W, W MAX_W = INT_MAX, bool Direction = false>
class Graph {
public:
//獲取多源最短路徑（FloydWarshall算法）
void FloydWarshall(vector<vector<W>>& vvDist, vector<vector<int>>& vvParentPath) {
int n = _vertexs.size();
vvDist.resize(n, vector<W>(n, MAX_W)); //任意兩個頂點直接的路徑權值初始化為MAX_W
vvParentPath.resize(n, vector<int>(n, -1)); //各個頂點的前驅頂點初始化為-1
//根據鄰接矩陣初始化直接相連的頂點
for (int i = 0; i < n; i++) {
for (int j = 0; j < n; j++) {
if (_matrix[i][j] != MAX_W) { //i->j有邊
vvDist[i][j] = _matrix[i][j]; //i->j的路徑權值
vvParentPath[i][j] = i; //i->j路徑的前驅頂點為i
}
if (i == j) { //i->i
vvDist[i][j] = W(); //i->i的路徑權值設置為權值的缺省值
}
}
}
for (int k = 0; k < n; k++) { //依次取各個頂點作為i->j路徑的中間頂點
for (int i = 0; i < n; i++) {
for (int j = 0; j < n; j++) {
if (vvDist[i][k] != MAX_W && vvDist[k][j] != MAX_W &&
vvDist[i][k] + vvDist[k][j] < vvDist[i][j]) { //存在i->k和k->j的路徑，并且這兩條路徑的權值之和小于當前i->j路徑的權值
vvDist[i][j] = vvDist[i][k] + vvDist[k][j]; //松弛更新出更小的路徑權值
vvParentPath[i][j] = vvParentPath[k][j]; //更小路徑的前驅頂點
}
}
}
}
}
private:
vector<V> _vertexs; //頂點集合
unordered_map<V, int> _vIndexMap; //頂點映射下標
vector<vector<W>> _matrix; //鄰接矩陣
};
}
說明一下：文章來源地址http://www.zghlxwxcb.cn/news/detail-731303.html
- Bellman-Ford算法是根據路徑的終邊來進行松弛更新的，而Floyd-Warshall算法是根據路徑經過的中間頂點來進行松弛更新的，因?yàn)楦鶕?jù)Bellman-Ford算法中的dist 只能得知從指定源頂點到某一頂點的路徑權值，而根據Floyd-Warshall算法中的vvDist 可以得知任意兩個頂點之間的路徑權值。
- Floyd-Warshall算法的時間復雜度是O(N3)空間復雜度是O(N2)雖然求解多源最短路徑也可以以圖中不同的頂點作為源頂點，去調用Dijkstra算法或Bellman-Ford算法，但Dijkstra算法不能解決帶負權的圖，Bellman-Ford算法調用 N 次的時間復雜度又太高。
到了這里，關于高階數據結構——圖的文章就介紹完了。如果您還想了解更多內容，請?jiān)谟疑辖撬阉鱐OY模板網以前的文章或繼續瀏覽下面的相關文章，希望大家以后多多支持TOY模板網！
