一、B-樹
1. 常見的搜索結構
| 種類 | 數據格式 | 時間復雜度 |
|---|---|---|
| 順序查找 | 無要求 | O(N) |
| 二分查找 | 有序 | O(log2N) |
| 二叉搜索樹 | 無要求 | O(N) |
| 二叉平衡樹(紅黑樹和AVL樹) | 無要求 | O(log2N) |
| 哈希 | 無要求 | O(1) |
以上結構適合用于數據量相對不是很大，能夠一次性存放在內存中，進行數據查找的場景。如果數據量很大，比如有100G數據，無法一次放進內存中，那就只能放在磁盤上了，如果放在磁盤上，有需要搜索某些數據，那么如果處理呢？那么我們可以考慮將存放關鍵字及其映射的數據的地址放到一個內存中的搜索樹的節點中，那么要訪問數據時，先取這個地址去磁盤訪問數據。
使用平衡二叉樹搜索樹的缺陷：
平衡二叉樹搜索樹的高度是logN，這個查找次數在內存中是很快的。但是當數據都在磁盤中時，訪問磁盤速度很慢，在數據量很大時，logN次的磁盤訪問，是一個難以接受的結果。
使用哈希表的缺陷：
哈希表的效率很高是O(1)，但是一些極端場景下某個位置沖突很多，導致訪問次數劇增，也是難以接受的。
那如何加速對數據的訪問呢？
- 提高IO的速度(SSD相比傳統機械硬盤快了不少，但是還是沒有得到本質性的提升)
- 降低樹的高度—多叉樹平衡樹
2. B樹概念
1970年，R.Bayer和E.mccreight提出了一種適合外查找的樹，它是一種平衡的多叉樹，稱為B樹(后面有一個B的改進版本B+樹，然后有些地方的B樹寫的的是B-樹，注意不要誤讀成"B減樹")。一棵m階(m>2)的B樹，是一棵平衡的M路平衡搜索樹，可以是空樹或者滿足以下性質：
- 根節點至少有兩個孩子
- 每個分支節點都包含
k-1個關鍵字和k個孩子，其中ceil(m/2) ≤ k ≤ mceil是向上取整函數- 每個葉子節點都包含k-1個關鍵字，其中 ceil(m/2) ≤ k ≤ m
- 所有的葉子節點都在同一層
- 每個節點中的關鍵字從小到大排列，節點當中k-1個元素正好是k個孩子包含的元素的值域劃分
- 每個結點的結構為：（n，A0，K1，A1，K2，A2，… ，Kn，An） 其中，Ki(1≤i≤n)為關鍵字，且Ki<Ki+1(1≤i≤n-1)。Ai(0≤i≤n)為指向子樹根結點的指針。且Ai所指子樹所有結點中的關鍵字均小于Ki+1。n為結點中關鍵字的個數，滿足ceil(m/2)-1≤n≤m-1。
3. B-樹的查找
假設每個節點有 n 個 key值，被分割為 n+1 個區間，一般而言，根節點都在內存中，B-樹以每個節點為一次磁盤 IO，比如上圖中，若搜索 key 為 49 的節點，首先在根節點進行二分查找（因為 keys 有序，二分最快），判斷 根節點的最小節點75都比49大， 所以定位到75節點的左孩子節點，此時進行一次磁盤 IO，將該節點從磁盤讀入內存，接著繼續進行上述過程，直到找到該 key 為止。
4. B-樹的插入分析
插入元素的基本操作：

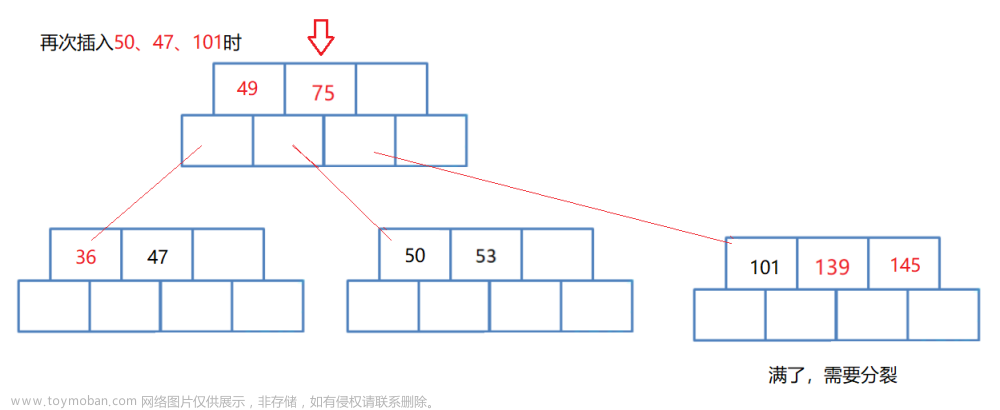

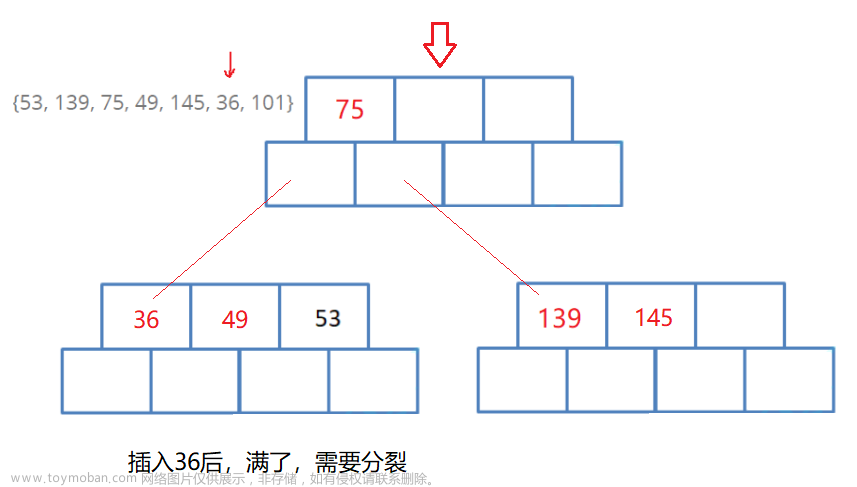

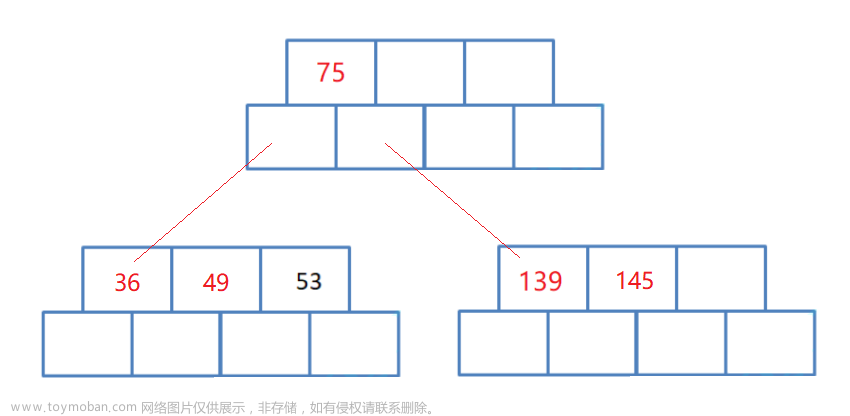

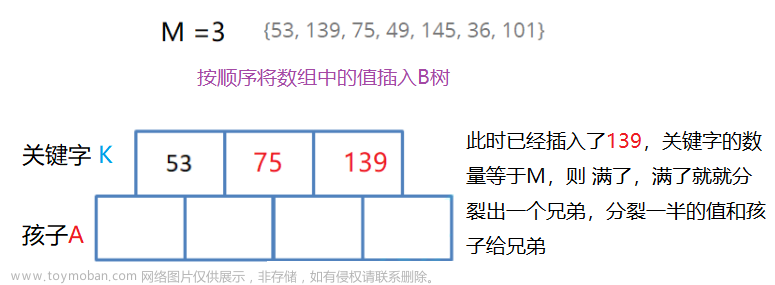

假設該B樹為M階，M = 3

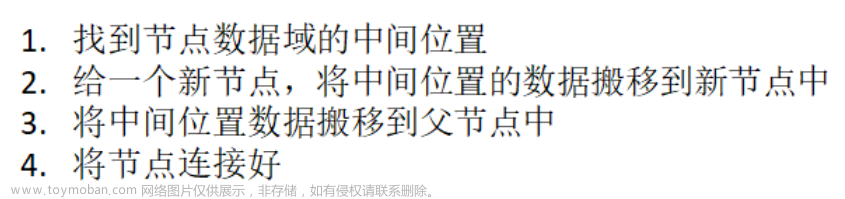

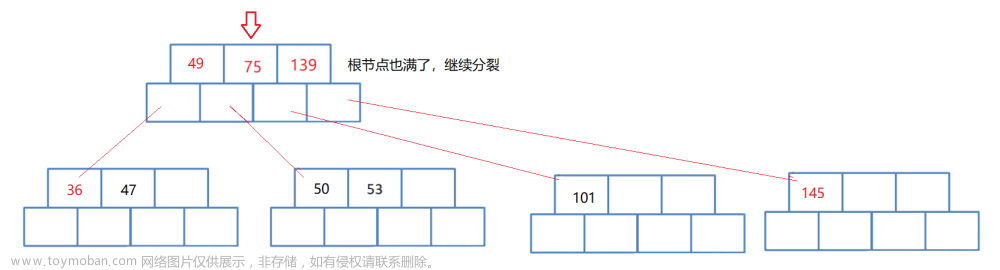

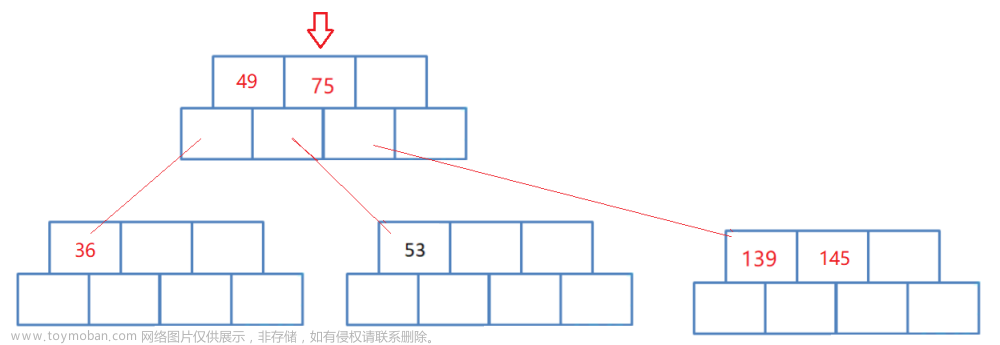

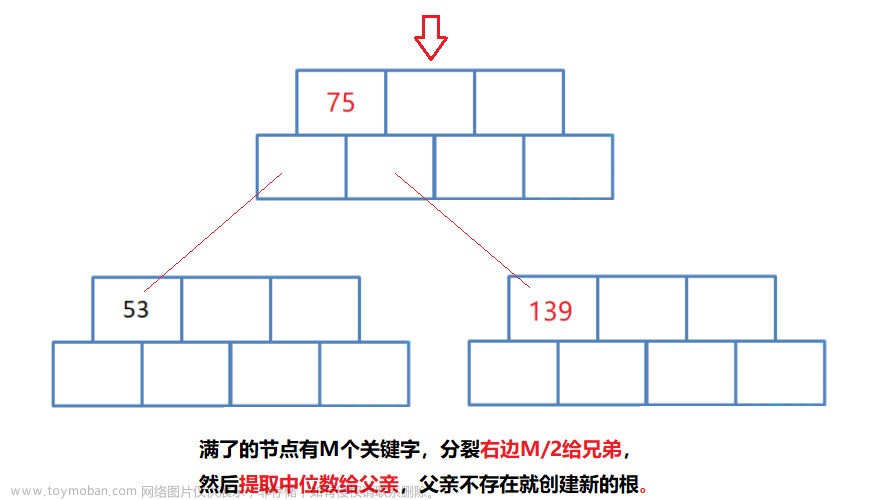

分裂節點的基本操作：
這里我們看出B樹是天然平衡的，因為它是向右和向上增長的，根節點的分裂會增加一層。
這里我們還需要注意的是：
- 新插入的節點一定是在葉子插入，葉子沒有孩子，不影響關鍵字和孩子之間的關系。
- 葉子節點滿了，分裂出一個兄弟，提取中位數，向父親插入一個值和一個孩子。
二、B+樹和B*樹
1. B+樹

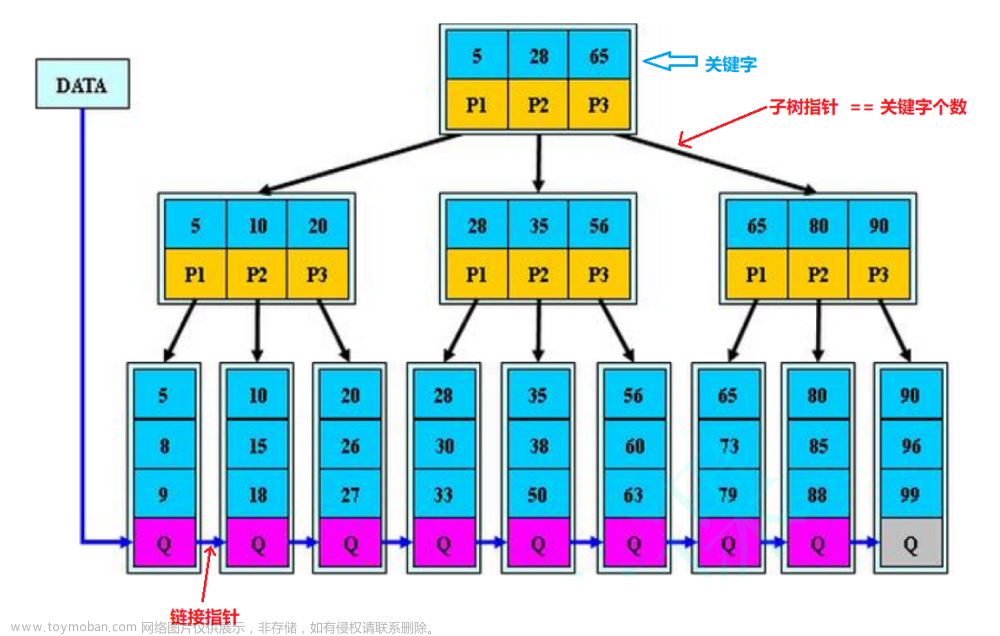

B+樹是B樹的變形，是在B樹基礎上優化的多路平衡搜索樹，B+樹的規則跟B樹基本類似，但是又
在B樹的基礎上做了以下幾點改進優化：
- 分支節點的子樹指針與關鍵字個數相同
- 分支節點的子樹指針
p[i]指向關鍵字值大小在[k[i]，k[i+1])區間之間- 所有葉子節點增加一個鏈接指針鏈接在一起
- 所有關鍵字及其映射數據都在葉子節點出現
B+ 樹的特征
- B+樹內部有兩種結點，一種是索引結點，一種是葉子結點。
- B+樹的索引結點并不會保存記錄，只用于索引，所有的數據都保存在B+樹的葉子結點中。而B樹則是所有結點都會保存數據。
- B+樹的葉子結點都會被連成一條鏈表。葉子本身按索引值的大小從小到大進行排序。即這條鏈表是 從小到大的。多了條鏈表方便范圍查找數據。
- B樹的所有索引值是不會重復的，而B+樹 非葉子結點的索引值 最終一定會全部出現在 葉子結點中。
B+樹的插入過程

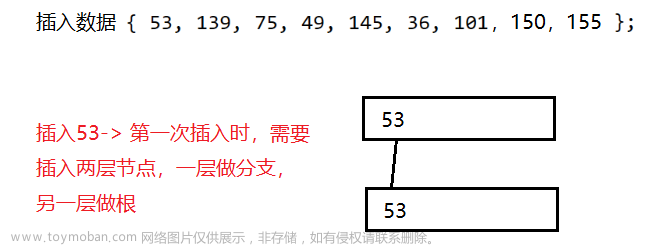

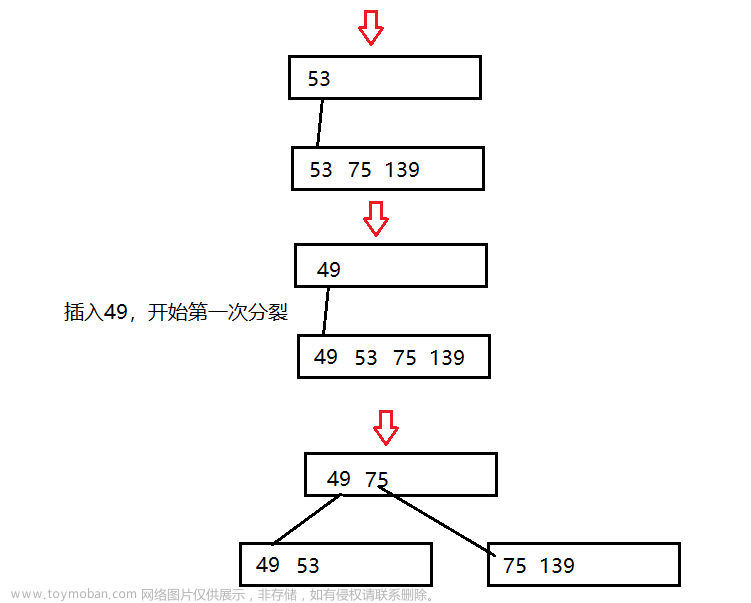

B+樹的插入過程跟B樹基本是類似的，細節區別在于：第一次插入兩層節點，一層做分支，另一層做根。
后面一樣往葉子去插入，插入滿了以后，分裂一半給兄弟，轉換成往父親插入一個key和一個孩子，孩子就是兄弟。key是兄弟的第一個最小值的key。

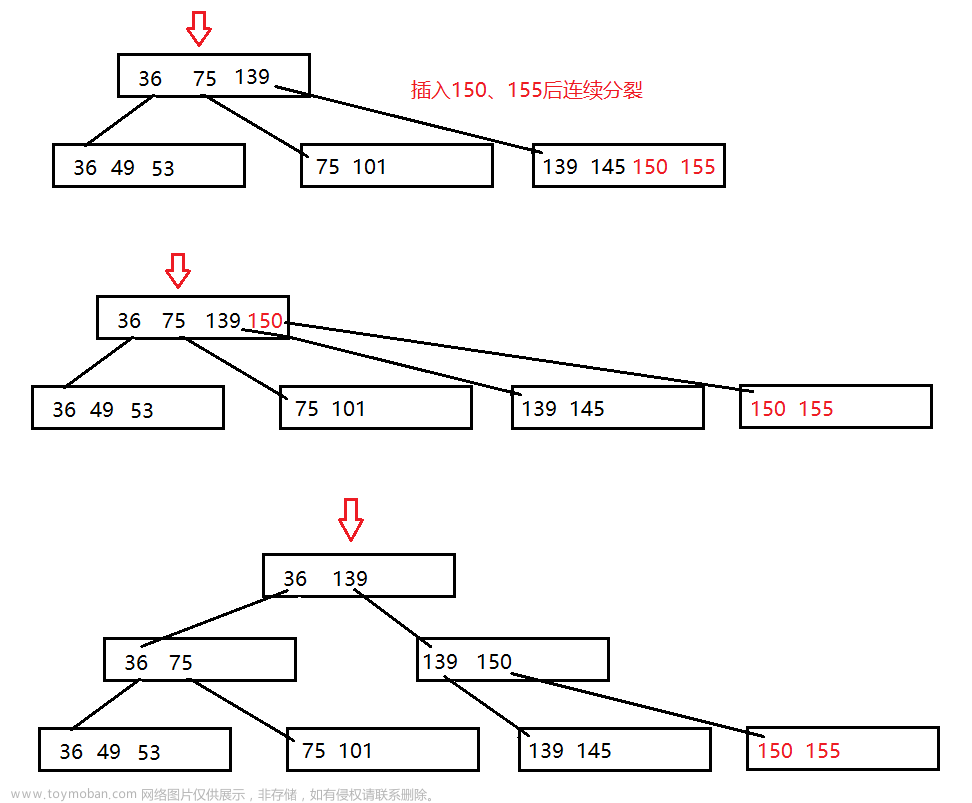

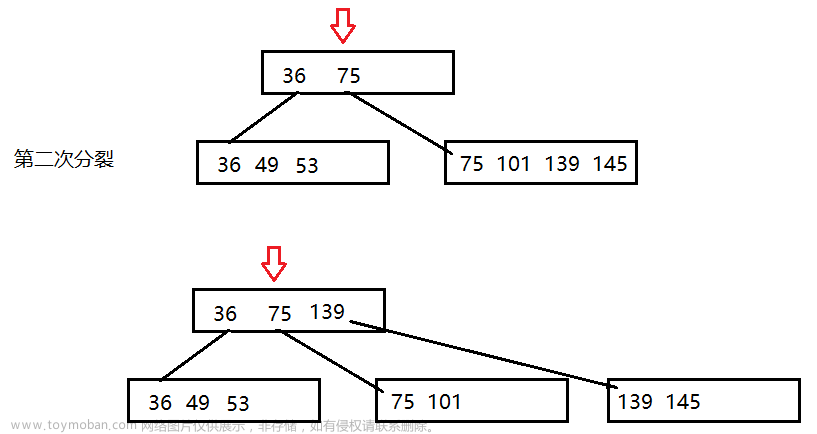

B+樹的詳細插入過程如下：
B樹和B+樹的對比：
- B樹好處：
B樹的每一個結點都包含key(索引值) 和 value(對應數據)，因此方位離根結點近的元素會更快速。（相對于B+樹）- B樹的不足：
不利于范圍查找(區間查找)，如果要找 0~100的索引值，那么B樹需要多次從根結點開始逐個查找。
而B+樹由于葉子結點都有鏈表，且鏈表是以從小到大的順序排好序的，因此可以直接通過遍歷鏈表實現范圍查找。

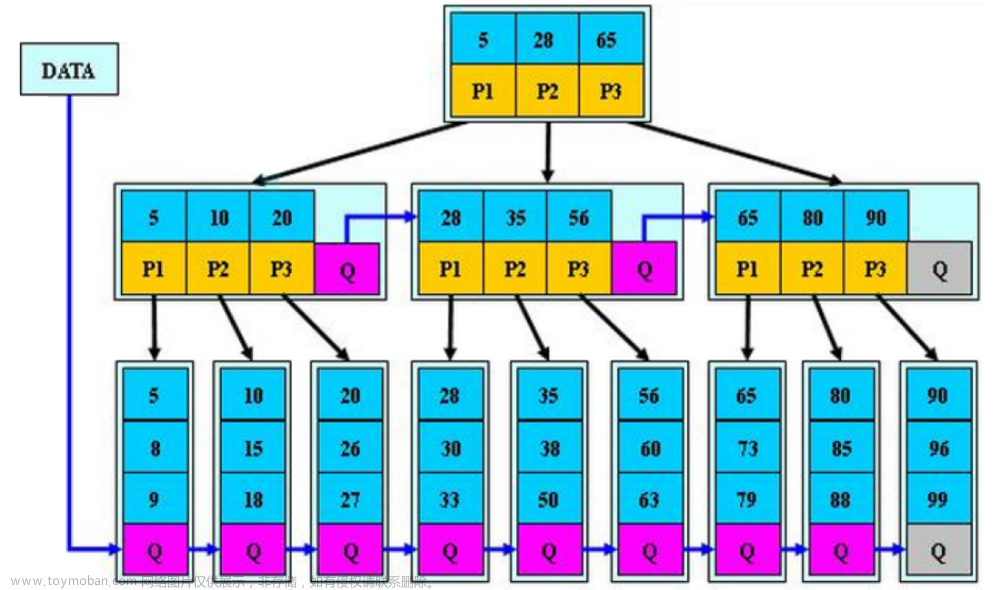

2. B*樹
B*樹是B+樹的變形，在B+樹的 非根和非葉子節點再增加指向兄弟節點的指針。
B+樹的分裂：
當一個結點滿時，分配一個新的結點，并將原結點中1/2的數據復制到新結點，最后在父結點中增加新結點的指針；B+樹的分裂只影響原結點和父結點，而不會影響兄弟結點，所以它不需要指向兄弟的指針。

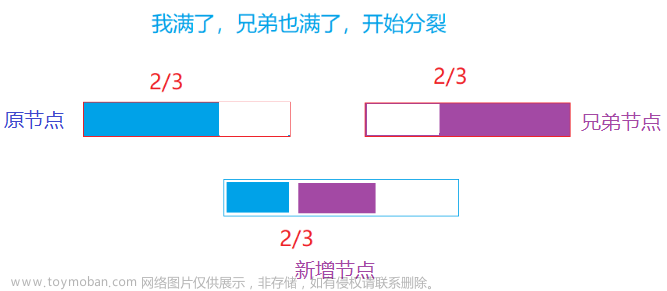

B*樹的分裂
當一個結點滿時，如果它的下一個兄弟結點未滿，那么將一部分?jǐn)?shù)據移到兄弟結點中，再在原結點插入關鍵字，最后修改父結點中兄弟結點的關鍵字（因為兄弟結點的關鍵字范圍改變了）；如果兄弟也滿了，則在原結點與兄弟結點之間增加新結點，并各復制1/3的數據到新結點，最后在父結點增加新結點的指針。 所以，B*樹分配新結點的概率比B+樹要低，空間使用率更高；
總結：
通過以上介紹，大致將B樹，B+樹，B*樹總結如下：
B樹：有序數組+平衡多叉樹；B+樹：有序數組鏈表+平衡多叉樹；B*樹：一棵更豐滿的，空間利用率更高的B+樹。
注意：
三、B-樹的應用
1. 索引
B-樹最常見的應用就是用來做索引。索引通俗的說就是為了方便用戶快速找到所尋之物，比如：書籍目錄可以讓讀者快速找到相關信息，hao123網頁導航網站，為了讓用戶能夠快速的找到有價值的分類網站，本質上就是互聯網頁面中的索引結構。
MySQL官方對索引的定義為：索引是幫助MySQL高效獲取數據的數據結構，簡單來說：索引就是數據結構。
當數據量很大時，為了能夠方便管理數據，提高數據查詢的效率，一般都會選擇將數據保存到數據庫，因此數據庫不僅僅是幫助用戶管理數據，而且數據庫系統還維護著滿足特定查找算法的數據結構，這些數據結構以某種方式引用數據，這樣就可以在這些數據結構上實現高級查找算法，該數據結構就是索引。
2. MySQL索引簡介

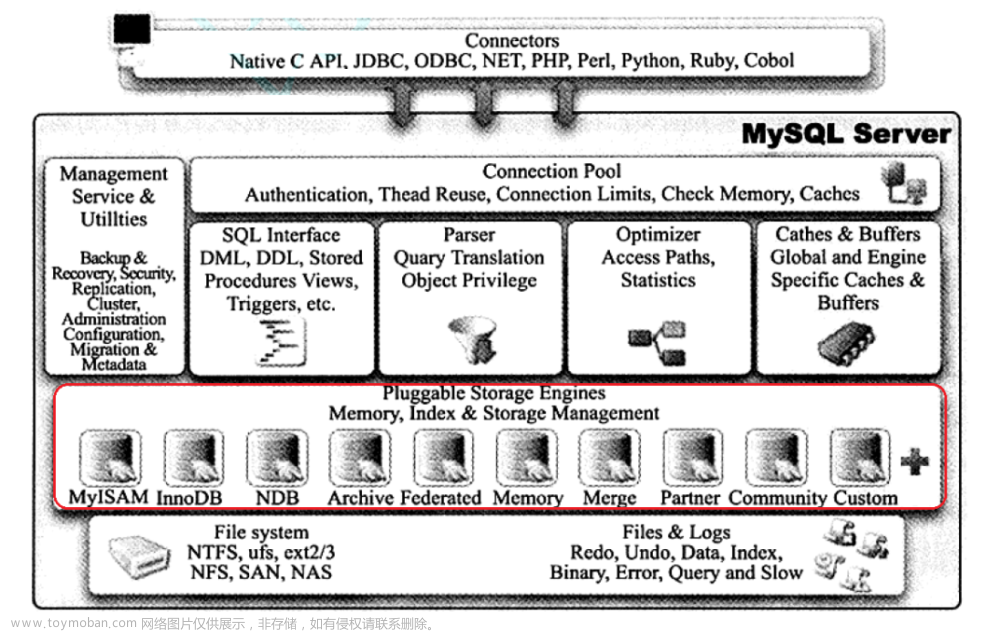

MySQL是目前非常流行的開源關系型數據庫，不僅是免費的，可靠性高，速度也比較快，而且擁有靈活的插件式存儲引擎，如下：
MySQL中索引屬于存儲引擎級別的概念，不同存儲引擎對索引的實現方式是不同的。

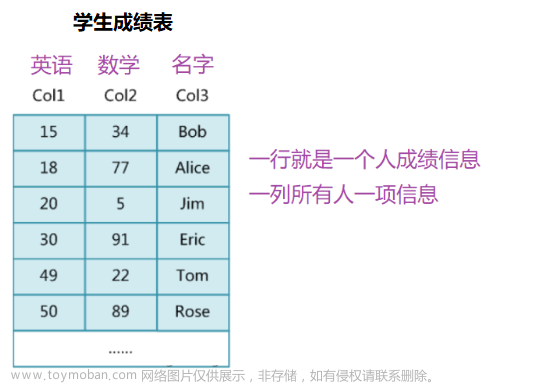

比如我們建立一張學生成績表
B+樹索引磁盤數據
一般數據庫要求主鍵是唯一的，比如MySQL、建表的主鍵，就是B+樹的key，B+樹的value是存儲一行數據的磁盤地址。
這里我們需要注意的是：分支節點也是需要存在磁盤中的，因為數據量大了，內存是存不下的。分支節點中應該是磁盤地址但是分支節點理論應該盡量被緩存到cache中。
一般數據庫要求主鍵值是不重復唯一值字段: 電話、身份證號碼適合。名字、地址不適合。 沒有字段能保持唯一，可以考慮自增主鍵 (其實他自己建立一個自增整數做主鍵)。一般數據庫不要求索引唯一，像mysql建立索引可以考慮使用B+樹或者Hash表，數據結構允許冗余
2.1 MyISAM

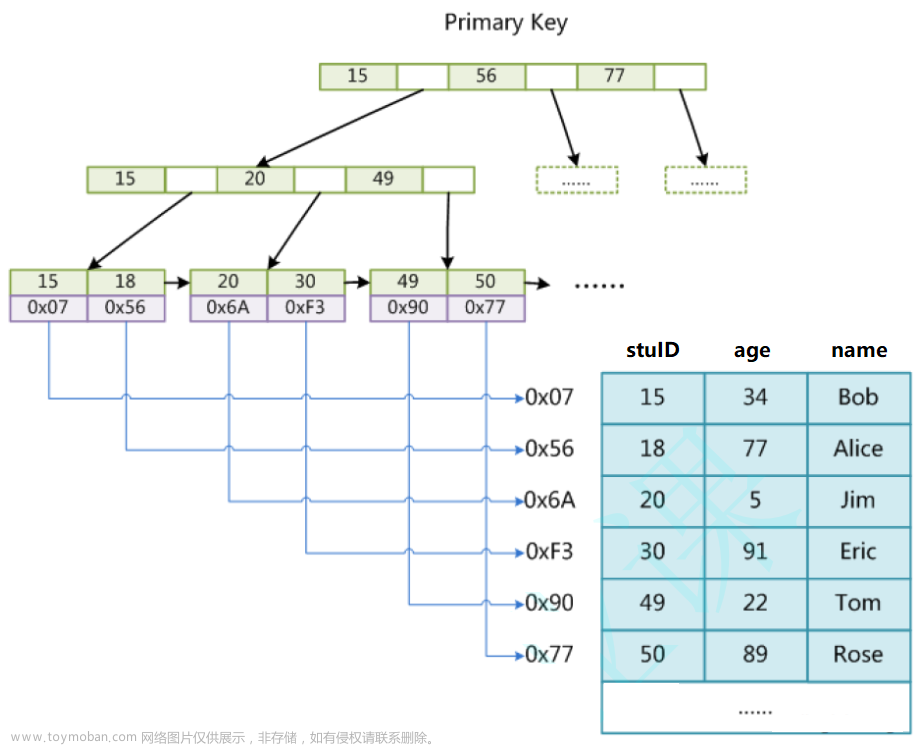

MyISAM引擎是MySQL5.5.8版本之前默認的存儲引擎，不支持事物，支持全文檢索，使用B+Tree作為索引結構，葉節點的data域存放的是數據記錄的地址，其結構如下：
說明：
-
“葉節點的data域存放的是數據記錄的地址” 方便了
索引樹和主鍵樹映射同樣的數據。 - B樹節點數據都在磁盤文件中，訪問節點都是IO行為，只是他們會見
熱數據緩存在Cache中。索引文件中存儲的是數據文件的地址。
2.2 InnoDB
InnoDB存儲引擎支持事務，其設計目標主要面向在線事務處理的應用，從MySQL數據庫5.5.8版本開始，InnoDB存儲引擎是默認的存儲引擎。InnoDB支持B+樹索引、全文索引、哈希索引。但I(xiàn)nnoDB使用B+Tree作為索引結構時，具體實現方式卻與MyISAM截然不同。

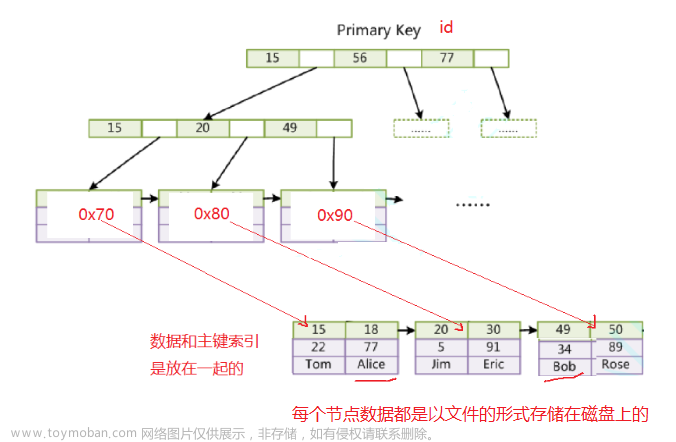

第一個區別是： InnoDB的數據文件本身就是索引文件。MyISAM索引文件和數據文件是分離的，索引文件僅保存數據記錄的地址。而InnoDB索引，表數據文件本身就是按B+Tree組織的一個索引結構，這棵樹的葉節點data域保存了完整的數據記錄。這個索引的key是數據表的主鍵，因此InnoDB表數據文件本身就是主索引。

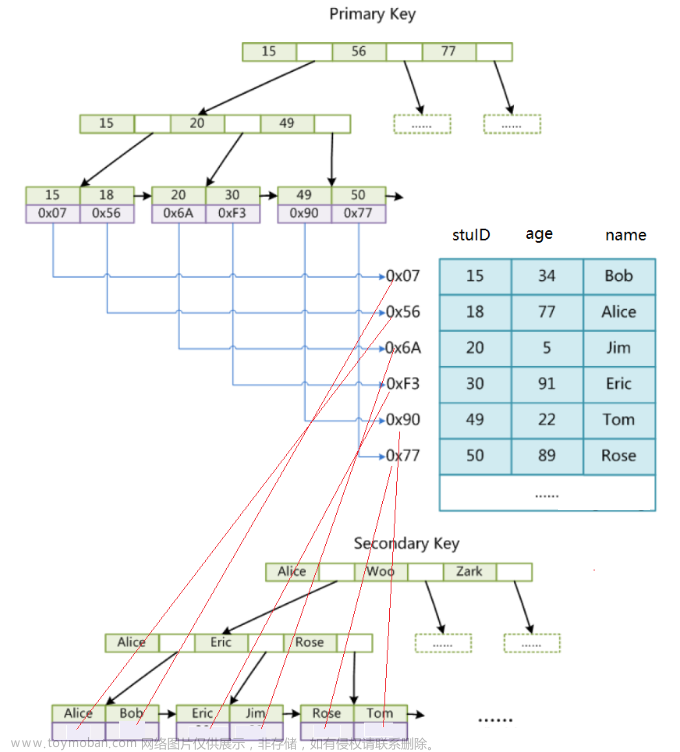

第二個區別是： InnoDB的輔助索引data域存儲相應記錄主鍵的值而不是地址,所有輔助索引都引用主鍵作為data域。

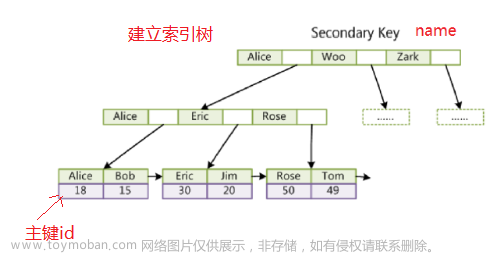

建立索引的時候，索引樹的葉子節點和主鍵樹葉子節點中數據不一樣，沒辦法直接映射
文章來源：http://www.zghlxwxcb.cn/news/detail-602825.html
先用name，name對應主鍵id，再用主鍵id再去主鍵樹搜索一次也就是說他用索引查找，要查找兩次文章來源地址http://www.zghlxwxcb.cn/news/detail-602825.html
