Unity制作滑塊跟隨物體教程：直線與平面跟隨效果實現方法

在Unity中制作一個能夠跟隨物體移動的滑塊，不僅可以增強游戲的互動性，還可以用于各種動態UI元素的制作。本文將詳細介紹如何實現滑塊在不同軌跡上的跟隨效果。

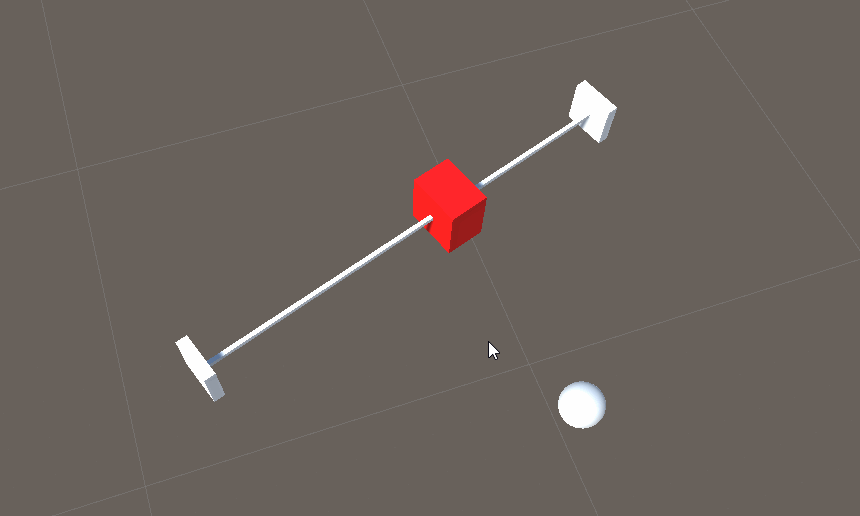

效果示意圖

需求分析

我們希望滑塊能夠嚴格跟隨一個球體移動，同時自身被限制在特定的軌道上。滑塊不能離開軌道，且需要實時跟隨球體的位置。這可以通過數學算法來實現，類似于在已知三個點A、B、C的坐標下，求解C點垂直于AB線段的坐標。

解決方案1

算法實現

直線上的跟隨

假設mAPoint是起始點，mBPoint是結束點，mCurrentPoint是當前移動的點，我們需要返回映射的點。首先，我們計算AB兩點的向量：

Vector3 vectorAB = mBPoint - mAPoint;

接下來，計算點積和向量的長度平方：

float dotProduct = Vector3.Dot(vectorAB, mCurrentPoint - mAPoint);
float lengthSquared = vectorAB.sqrMagnitude;

然后，限制點積的范圍，確保映射點在AB線段上：

dotProduct = Mathf.Clamp(dotProduct, 0f, lengthSquared);

最后，計算映射點的位置：

Vector3 PointA = mAPoint + vectorAB * dotProduct / lengthSquared;
Vector3 PointB = mCurrentPoint + (PointA - mCurrentPoint);
return PointB;

平面上的跟隨

假設mNormal是平面的法線方向，mTargetPoint是平面上的位置點，mCurrentPoint是當前移動的點。我們可以使用向量的投影來實現在平面上的跟隨效果：

Vector3 projection = mCurrentPoint - Vector3.Dot(mCurrentPoint - mTargetPoint, mNormal) * mNormal;

實現效果

通過以上算法，我們成功實現了滑塊在直線和平面上的跟隨效果！這使得在制作游戲中的軌道或者其他需要物體跟隨的情景中更加容易實現。

解決方案2

算法實現：

直線軌道上的滑塊跟隨：

首先確定起始點mAPoint和結束點mBPoint。

計算AB兩點的向量：$\text{Vector3 vectorAB}=\text{mBPoint}?\text{mAPoint};$Vector3 vectorAB=mBPoint?mAPoint;

計算當前點mCurrentPoint與A點的相對向量，并與AB向量計算點積，以及AB向量的模的平方。

通過點積與模的平方比值，限制mCurrentPoint在AB線段上的位置，防止超出軌道。

最終映射計算出滑塊的新位置。

曲線軌道上的滑塊跟隨：

類似于直線軌道，但需要考慮曲線的參數化表示，可能需要引入額外的數學工具，如貝塞爾曲線等。

面上的滑塊跟隨：

需要一個法向量mNormal來確定滑塊在面上的移動方向。

通過投影計算，確?；瑝K在目標點mTargetPoint的法線上移動

代碼示例

以下是Unity中實現直線軌道上滑塊跟隨的示例代碼：

Vector3 vectorAB = mBPoint - mAPoint;
float dotProduct = Vector3.Dot(vectorAB, mCurrentPoint - mAPoint);
float lengthSquared = vectorAB.sqrMagnitude;

if (dotProduct > lengthSquared) dotProduct = lengthSquared;
if (dotProduct < 0) dotProduct = 0;

Vector3 PointA = mAPoint + vectorAB * (dotProduct / lengthSquared);
Vector3 PointB = mCurrentPoint + (PointA - mCurrentPoint);
return PointB;

實現效果

通過上述算法，我們成功實現了滑塊在直線軌道上的跟隨效果。對于曲線和面上的跟隨，原理類似，但需要根據具體情況調整算法。文章來源地址http://www.zghlxwxcb.cn/article/771.html
