本文來源公眾號“OpenCV與AI深度學習”，僅用于學術分享，侵權刪，干貨滿滿。

原文鏈接：使用單相機對已知物體進行3D位置估計

0 導? 讀

????????本文主要介紹如何使用單個相機對已知物體進行3D位置估計，并給出實現步驟。??

1 前 言

????????在計算機視覺中，有很多方法可以找到物體的3D位置，例如使用立體攝像頭、激光雷達、雷達等。但有時僅用單個攝像頭就可以實現3D感知。使用單相機找到3D位置的一個條件是，需要知道圖片中需要估計位置的物體的大小。請記住，當對象的方向發生變化時，圖片中的對象可能會具有不同的大小。在本文中，為了避免這種需要我們了解對象方向的復雜性，我們將嘗試估計球的 3D 位置。因?yàn)橐粋€(gè)球，無論從任何方向看，都具有相同的大小。

下面是它的工作原理：

• 我們計算Camera坐標系中的3D世界與圖像中的2D像素坐標之間的關系。此步驟稱為相機標定，更具體地說是內參計算。
• 然后我們使用對象分割算法來找到感興趣的對象。
• 接下來測量物體的大小。
• 我們使用步驟 1 中獲得的內部參數，使用對象的大小和對象中心的像素位置來估計3D位置。

本文將涵蓋理解該算法所需的基本背景知識并解釋該算法。? ? ??

2 原理與步驟

2.1?相機坐標系

????????相機坐標系是一個3D笛卡爾坐標系，原點位于相機的焦點處，Z軸是相機的光軸。這用于了解3D中對象相對于相機位置的位置。

2.2?像素坐標系

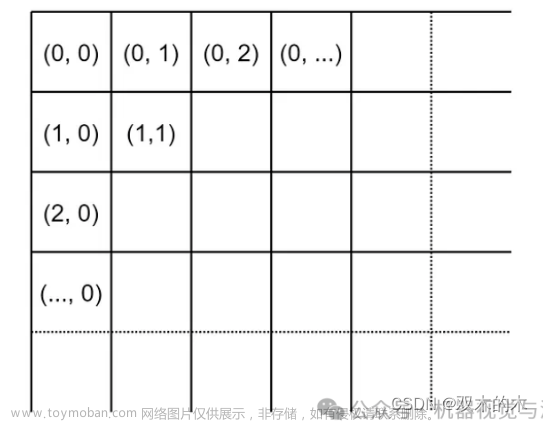

像素坐標就是圖像中每個像素從左上角開始的位置。

2.3?相機標定

????????相機標定是理解相機的內部參數和外部參數的過程。簡單地說，外部參數告訴我們世界上給定的3D坐標系與相機位置之間的關系，而內部參數告訴我們物體的3D坐標與相機捕獲的圖像的2D像素坐標之間的關系。

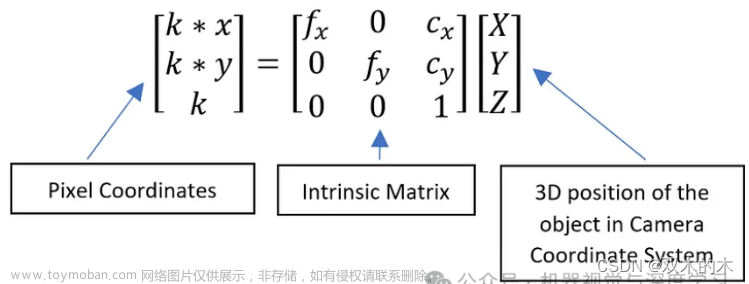

????????我們將只關注相機的內部參數。下面的方程將幫助您從數學上理解內在參數。

??? X、Y、Z 值是現實世界中一點的笛卡爾坐標，相機位于原點，Z 軸與相機光軸共線。

2.4?對焦參數

????????fx 和 fy 是 x 軸和 y 軸上的焦點（以像素為單位）。在針孔相機模型中，焦點以距離為單位，并且 x 軸和 y 軸上的焦點相同。但在數碼相機中，由于相機傳感器的尺寸和鏡頭引起的畸變等因素，x 軸和 y 軸的焦點并不總是相同。

????這是一個理解“像素焦點”概念的方程式，??fx = F * W/w，其中參數解釋如下：

• fx 是 x 軸的焦點（以像素為單位）
• F 是相機的焦點，單位為毫米
• W 是相機傳感器的寬度，單位為毫米
• w 是圖像的寬度（以像素為單位）

內參矩陣通過使用像素值的焦點，將現實世界從距離（毫米）測量單位映射到圖像中的像素單位。

2.5?主點參數

????????主點表示兩個坐標系（像素坐標和相機坐標系）之間的像素偏移。

????????相機坐標系的原點通常位于圖像的中心，而像素坐標系的原點通常位于圖像的左上角。因此，cx 的值通常是圖像寬度的一半，cy 的值通常是圖像高度的一半。

2.6?如何得到內參矩陣

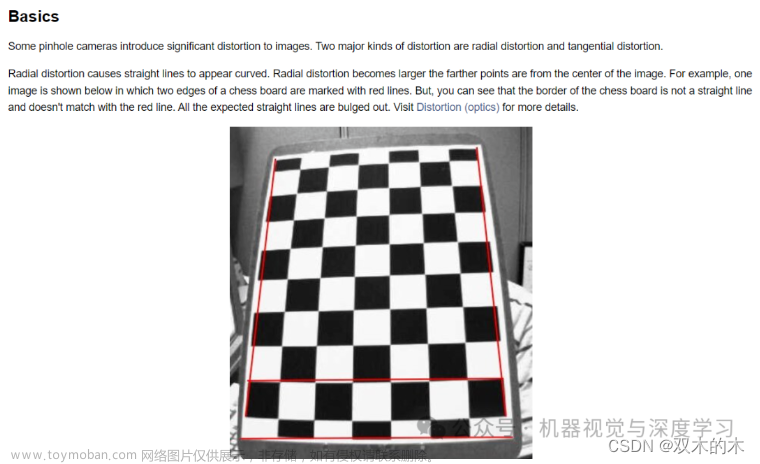

????????OpenCV提供了進行相機標定的工具和步驟。您可以從下面鏈接學習如何校準相機并獲取內部參數。

OpenCV: Camera Calibration

2.7 對象分割

????????我們需要進行對象分割而不僅僅是對象檢測，因?yàn)槲覀儾粌H需要知道圖像中對象的位置，還需要知道圖像中對象的寬度，以便我們可以將其與對象的真實寬度進行比較。

????????使用 Masked R-CNN 等神經網絡進行對象分割有多種方法?；蛘邔?duì)于類似的情況，例如檢測彩色球，我們可以對圖像進行顏色分割，然后進行形狀分析。

2.8 尺寸估計

? ??一旦我們從對象分割中知道了屬于該對象的像素，我們就可以計算圖像中屬于該對象的像素的數量。這將為我們提供圖像中物體的大小。

2.9 計算3D位置

現在我們以查找圖像中已知大小的彩球的 3D 位置為例。我們假設球的直徑為 8 厘米。

????Z = (fx * 0.08) / (d_pix)

????X = ((x-cx)*Z)/fx

????Y= ((y-cy)*Z)/fy

• d_pix - 直徑（以像素?cái)?shù)為單位）
• x,y - 圖像中球的中心
• 物體在相機坐標系中的X,Y,Z -3D位置
• cx,cy - 要點。

這種尋找 3D 位置的方法可能并不總是可行，但當滿足條件時，它可以為您節省很多成本。
