一、網絡層提供的兩種服務
1. 概念
-
網絡層關注的是如何將分組從源端沿著網絡路徑送到目的端。
-
網絡層應該給運輸層提供無連接的服務還是面向連接的服務，其實爭論的焦點就是：在計算機通信中，可靠交付應當由誰來負責還是端系統？很明顯，應該由端系統來實現可靠交付，如果讓網絡層負責的話，數據在傳輸?shù)倪^程中，就會變得十分繁瑣。
2. 兩種服務
虛電路服務
虛電路表示這只是一條邏輯上的連接，分組都沿著這條邏輯連接按照發方式傳送，而并不是真正建立了一條物理連接。而電路交換的電話通信是先建立了一條真正的連接。因此分組交換的虛連接和電路交換的連接只是類似，但并不完全一樣。
數據報服務(現在用的)

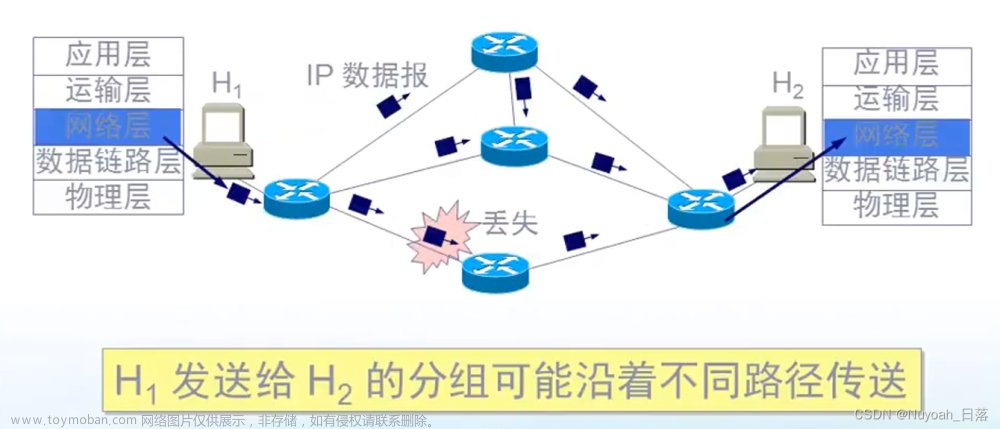

網絡層向上只提供簡單靈活的、無連接的、盡最大努力交付的數據報服務，網絡在發送分組時不需要先建立連接。每一個分組(即IP數據報)獨立發送，與其前后的分組無關(不進行編號)。網絡層不提供服務質量的承諾。即所傳送的分組可能出錯、丟失、重復和失序(不按序到達終點)，當然也不保證分組傳送的時限。
盡最大努力交付的好處：
- 由于傳輸網絡不提供端到端的可靠傳輸服務，這就使網絡中的路由器可以做得比較簡單，而且價格低廉(與電信網的交換機相比較)。
- 如果主機(即端系統)中的進程之間的通信需要是可靠的，那么就由網絡的主機中的運輸層負責(包括差錯處理、流量控制等)
- 采用這種設計思路的好處是: 網絡的造價大大降低，運行方式靈活，能夠適應多種應用。
- 因特網能夠發展到今日的規模，充分證明了當初采用這種設計思路的正確性。
3. 兩種服務的比較
二、網際協議 IP
虛擬互聯網
網絡互聯的設備
中間設備又稱為中間系統或中繼系統。
- 物理層中繼系統： 轉發器(集線器)。
- 數據鏈路層中繼系統： 網橋或交換機。
- 網絡層中繼系統: 路由器。
- 網絡層以上的中繼系統：網關。（現在也就是路由器接口的地址）

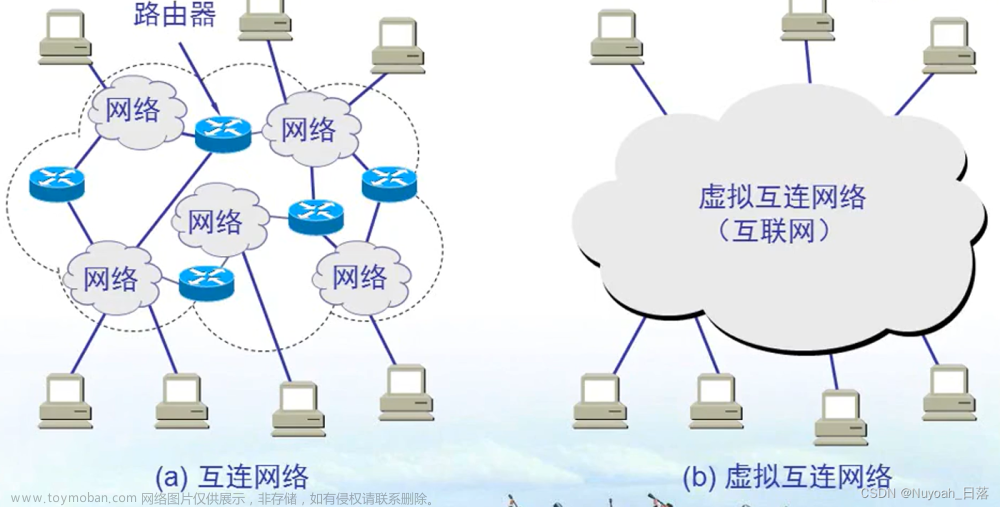

互聯網絡與虛擬互聯網絡
所謂虛擬互連網絡也就是邏輯互連網絡，它的意思就是互連起來的各種物理網絡的異構性本來是客觀存在的，但是我們利用 IP 協議就可以使這些性各異的網絡從用戶看起來好像是一個統一的網絡。
使用IP協議的虛擬互連網絡可簡稱為 IP網。
使用虛擬互連網絡的好處是:當互聯網上的主機進行通信時，就好像在一個網絡上通信一樣，而看不見互連的各具體的網絡異構細節。
IP 協議簡介
網際協議 IP是 TCP / IP 體系中最主要的協議之一。與IP協議一塊的還有四個協議：
- 地址解析協議 ARP(Address Resolution Protocol)
- 逆地址解析協議 RARP (Reverse Address Resolution Protocol)
- 網際控制報文協議 ICMP (Internet Control Message Protocol)
- 網際組管理協議 IGMP (Internet Group Management Protocol)

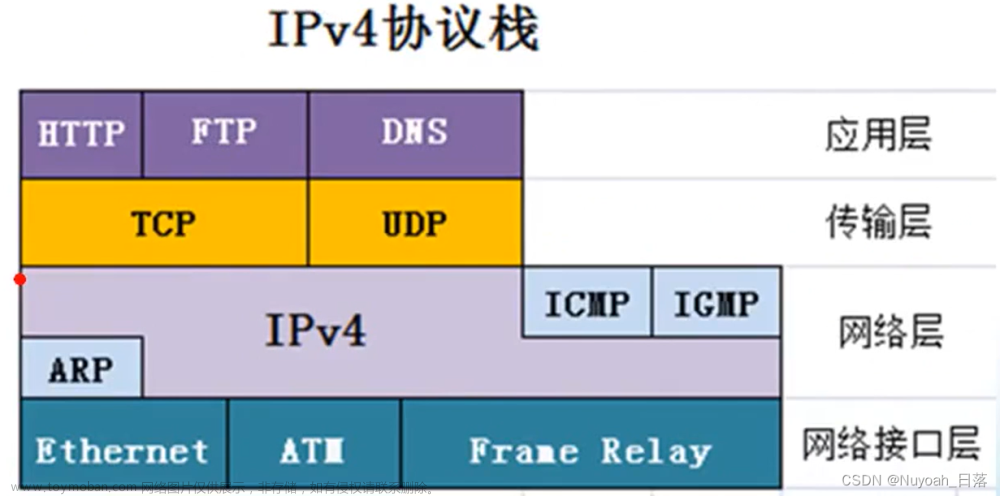

網絡層四個協議之間的層次
IP 地址
網絡地址
網絡地址(也可以稱為網絡號)唯一指定了每個網絡。網絡中的每臺計算機都共享相同的網絡地址，并用它作為自己IP地址的一部分。

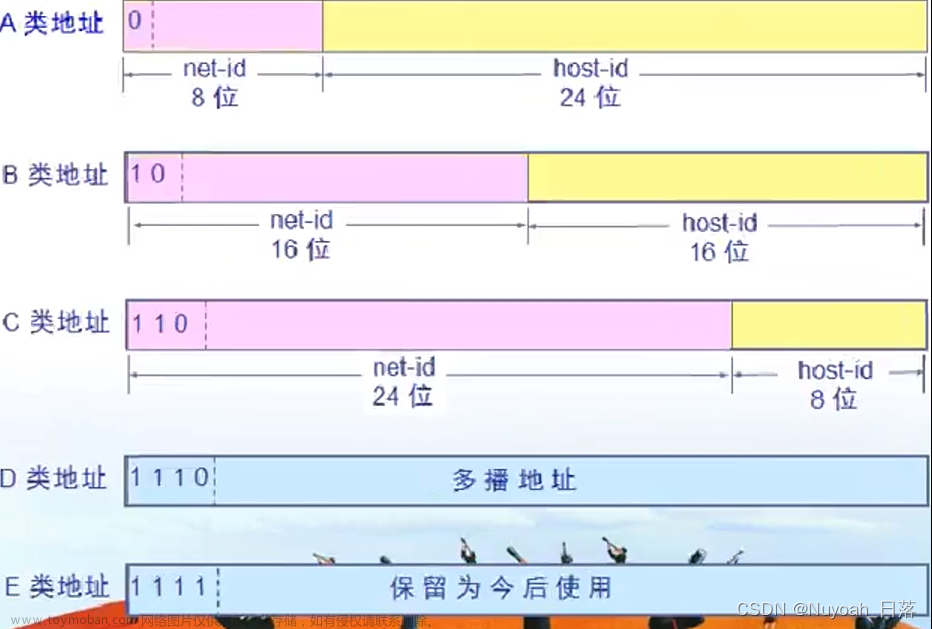

常用的三種類別的 IP 地址
環回地址（Loopback Address）127.0.0.1—127.255.255.254 是一種特殊的 IP 地址。
劃分子網和構造超網
幾個特殊地址
- 127.0.0.1 本地環回地址
- 169.254.0.0 windows把地址設置為自動分配之后而沒有人給它分配地址而產生的一個地址用。
- 保留的私網地址 10.0.0.0 172.16.0.0 - 172.31.0.0 192.168.0.0-192.168.255.0
子網掩碼作用

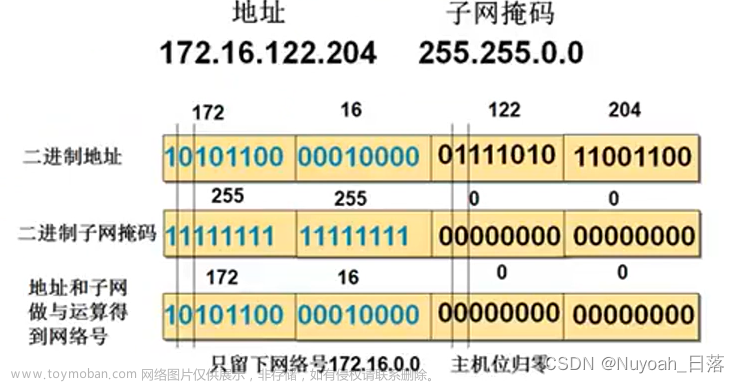

子網掩碼 (subnet mask) 又叫網絡掩碼，子網掩碼不能單獨存在，它必須結合IP地址一起使用。子網掩碼只有一個作用，就是將某個IP地址劃分成網絡地址和主機地址兩部分。
在二進制與運算中，只有當兩個操作數的相應位都是1時，結果的對應位才是1。如果兩個操作數的相應位中至少有一個是0，那么結果的對應位就是0。
劃分子網
從主機號里面取出來幾位進行劃分。
-
主機號全為0代表的是這一個網段，全為1的話代表的是一個廣播地址。網關一般使用本網段第一個地址。
-
等分劃分(平均分配)
-
不等分劃分(哈夫曼樹方法)
構造超網
網絡進行合并
IP 地址與硬件地址
1.交換機基于數據幀的MAC地址轉發數據幀，路由器基于數據包的IP地址轉發數據包。

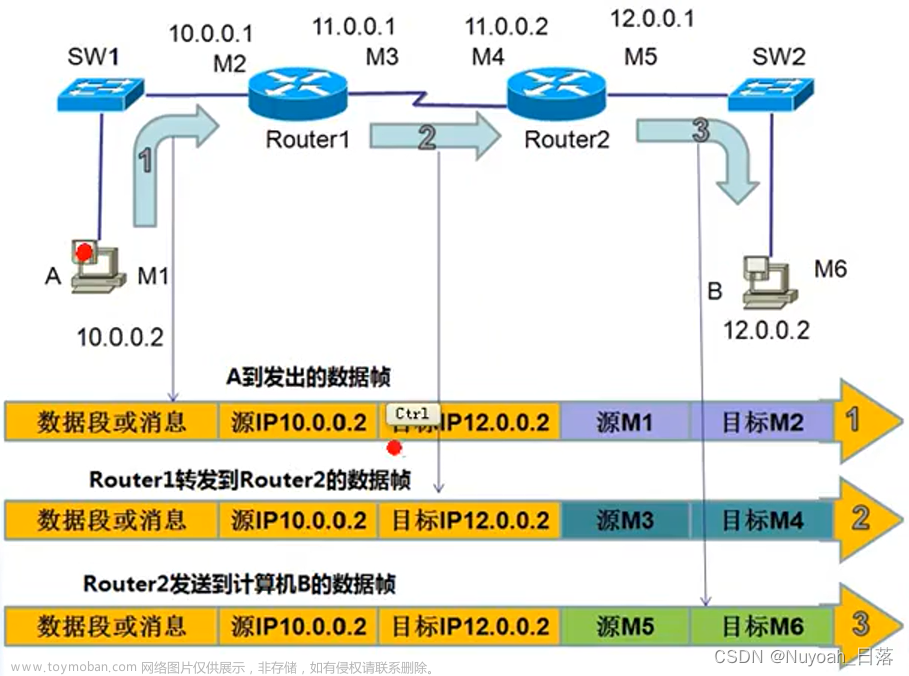

2.數據包在傳輸過程不變，過網絡設備數據幀要用新的物理層地址重新封裝。3.MAC地址決定了數據幀下一跳哪個設備接收，而IP地址決定了數據包的起點和終點。
IP地址決定了數據包最終到那個計算機，而MAC決定下一跳給誰。
ARP & RARP

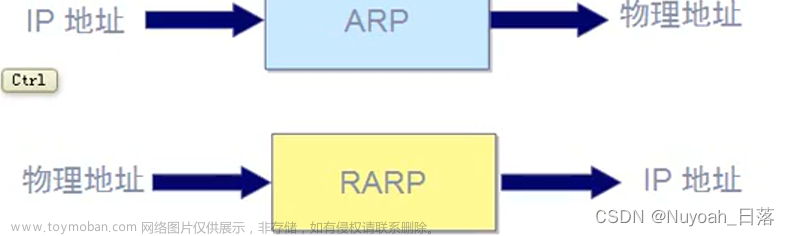

ARP解析是通過廣播來實現的。
根據物理地址來請求IP地址。
IP 數據報格式

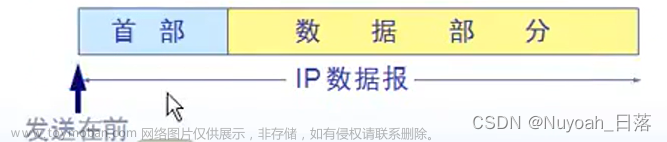

一個 IP 數據報由首部和數據兩部分組成。
- 首部的前一部分是固定長度，共20字節，是所有 IP 數據報必須具有的。
- 在首部的固定部分的后面是一些可選字段，其長度是可變的。

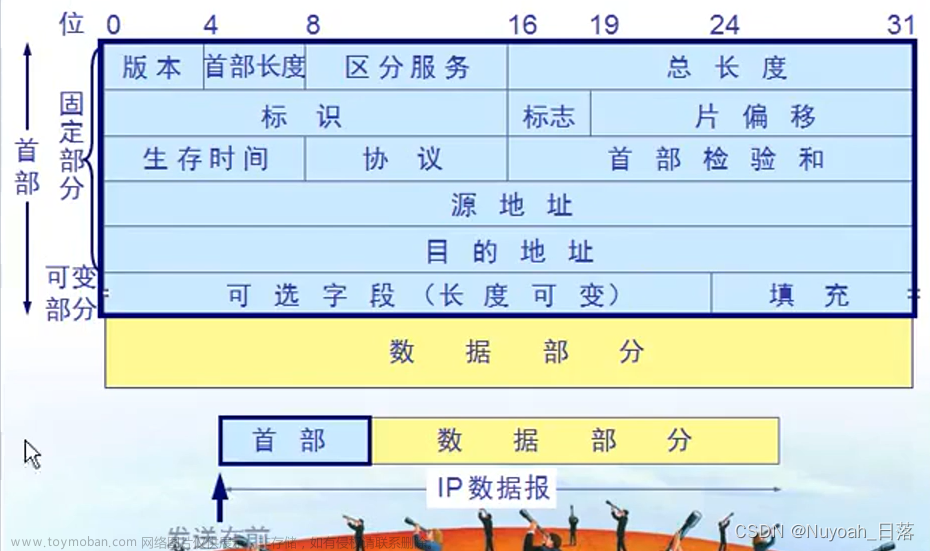

數據報字段含義
- 版本： 占 4 位，指 IP協議的版本，目前的 IP 協議版本號為4。
- 首部長度：占4 位，可表示的最大數值是 15 個單位(一個單位為4 字節)，因此 IP 的首部長度的最大值是60 字節。
- 區分服務：占8 位，用來獲得更好的服務.在舊標準中叫做服務類型，但實際上一直未被使用過。
- 總長度：占16 位，指首部和數據之和的長度.單位為字節，因此數據報的最大長度為 65535 字節?？傞L度必須不超過最大傳送單元MTU。
- 標識(identification)： 占 16 位它是一個計數器，用來產生數據報的標識，不是序號，每產生一個數據包，就增加1。
- 標志 占 3 位，目前只有前兩位有意義。標志字段的最低位是MF(More Fragment)。MF= 1 表示后面“還有分片”。MF=0 表示最后一個分片。標志字段中間的一位是 DF (Don’t Fragment)。只有當 DF =0 時本允許分片。
- 片偏移(13 位)： 較長的分組在分片后某片在原分組中的相對位置。片偏移以8 個字節為偏移單位。
- 生存時間(8位)記為TTL(Time To Live)數據報在網絡中可通過的路由器數的最大值。
- 協議(8位)字段：指出此數據報攜帶的數據使用何種協議以便目的主機的 IP 層將數據部分上交給哪個處理過程。常用的協議及其十進制數值包括ICMP (1)、TCP (6)、UDP (17)。
- 首部檢驗和(16 位)字段只檢驗數據報的首部不檢驗數據部分。這里不采用 CRC 檢驗碼而采用簡單的計算方法 。
- 源地址和目的地址都各占 4 字節。
- IP 首部的可變部分就是一個選項字段，用來支持排錯、測量以及安全等措施，內容很豐富。
IP 轉發分組的流程
指的就是路由器給不同網段轉發數據報，網絡暢通的條件是能去能回。
沿途的路由器必須知道到目標網絡下一跳給那個接口，沿途的路由器必須知道到源網絡下一跳給那個接口。
最長前綴匹配
- 使用CIDR時，路由表中的每個項目由 “網絡前綴” 和 “下一跳地址” 組成，在查找路由表時可能會得到不止一個匹配結果。
- 應當從匹配結果中選擇縣有最長網絡前綴的路由:最長前綴匹配(longestprefix matching)o
- 網絡前綴越長，其地址塊就越小，因而路由就越具體(more specific)
- 最長前綴匹配又稱為最長匹配或最佳匹配。
三、網際控制報文協議 ICMP
ICMP 簡介
- 為了提高 IP 數據報交付成功的機會，在網際層使用了網際控制報文協議ICMP (Internet Control Message Protocol)。
- ICMP允許主機或路由器報告差錯情況和提供有關異常情況的報告。
- ICMP不是高層協議，而是 IP 層的協議。
- ICMP 報文作為 IP 層數據報的數據，加上數據報的首部，組成 IP 數據報發送出去。
ICMP 報文格式
ICMP 報文的類型
ICMP 報文的種類有兩種，即 ICMP 差錯報告報文和 ICMP 詢問報文。
ICMP 報文的前 4 個字節是統一的格式，共有三個字段: 即類型、代碼和檢驗和。接著的 4 個字節的內容與 ICMP 的類型有關。
差錯報告報文有五種: 終點不可達 ，源點抑制(Source quench) ，時間超過 ，參數問題 ，改變路由 (重定向) (Redirect)。
詢問報文有兩種:送請求和回答報文，時間戳請求和回答報文。

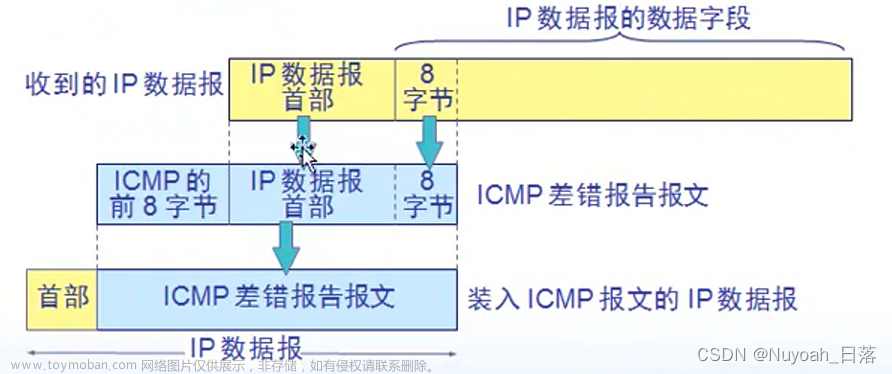

差錯報告報文的數據字段的內容
四、因特網的路由選擇協議
RIP 協議 (開放式標準)
- 周期性的把自己知道的網段廣播給其他路由器，每隔30秒廣播一次。經過的跳數少的話，證明最優。但是有問題，比如跳數多的這條路徑，它的帶寬高等等。
- 30秒更新一次是因?yàn)槁酚尚畔⒖赡茏兓?，所以要周期性廣播。
- RIP 支持的最大跳數為15。因?yàn)榇笥?5就認為是路由不可達了，所以rip的一條鏈路可包含的最大路由器數也為15。 數據包到達第16個路由器時就會認為是不可達的了。
- 僅和相鄰路由器交換信息。
- 交換的信息是當前本路由器所知道的全部信息，即自己現在路由表。
- OSPF 不用 UDP 而是直接用 IP數據報傳送。
- OSPF對不同的鏈路可根據IP分組的不同服務類型而設置成不同的代價。因此，OSPF 對于不同類型的業務可計算出不同的路由。
- 如果到同一個目的網絡有多條相同代價的路徑，那么可以將通信量分配給這幾條路徑。這叫作多路徑間的負載平衡。
- 所有在 OSPF 路由器之間交換的分組都具有鑒別的功能。
- 支持可變長度的子網劃分和無分類編址 CIDR。
- 每一個鏈路狀態都帶上一個 32 位的序號，序號越大狀態就越新。
OSPF協議（內部網關協議）
特點
- 動態的路由協議，開放式，度量值是帶寬，那條路好走，走那條路；支持多區域，觸發式更新。
- 向本自治系統中所有路由器發送信息，這里使用的方法是洪泛法。
- 發送的信息就是與本路由器相鄰的所有路由器的鏈路狀態，但這只是路由器所知道的部分信息。
- 只有當鏈路狀態發生變化時，路由器才用洪泛法向所有路由器發送此信息。
OSPF中每個路由器維護三部分內容：
- 鄰居狀態
- 鏈路狀態數據庫
- 路由表

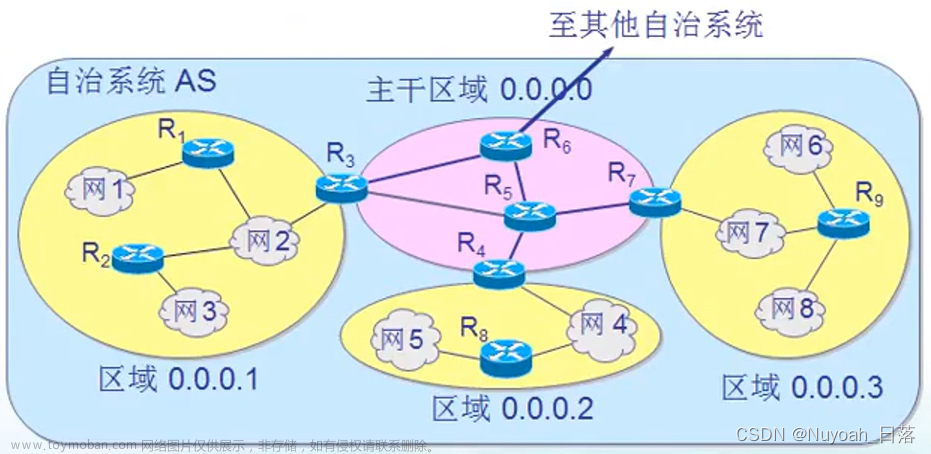

OSPF劃分為兩種不同的區域

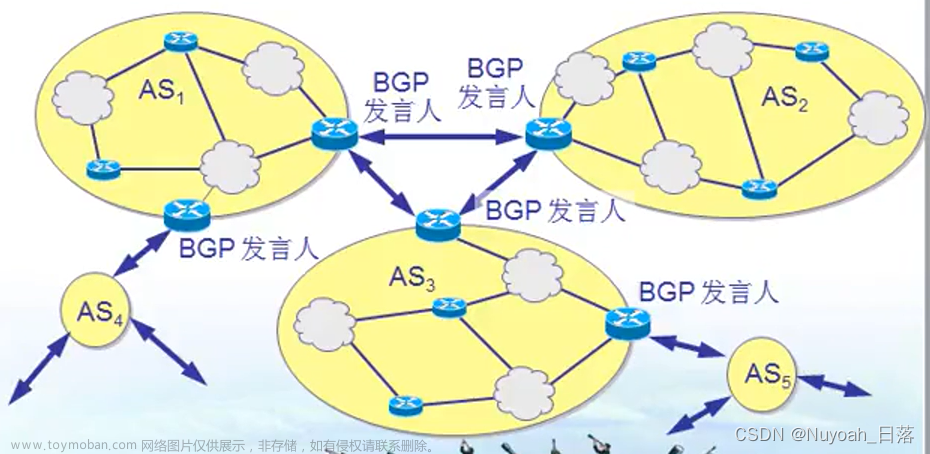

BGP(外部網關協議)
特點
- BGP協議交換路由信息數量不是很多。
- BGP發言人數目不多，路由選擇相對簡單。
- BGP協議支持CIDR。
- BGP建立時，交換整個路由表但之后只交換變化部分。
五、IP 多播
IP 數據包三種傳輸方式
IP組播地址讓源設備能夠?qū)⒎纸M發送給一組設備。屬于多播組的設備將被分配一個組播組IP地址(一群共同需求主機的相同標識)。
組播地址范圍為224.0.0.0~239.255.255.255(D類地址)，一個D類地址表示一個組播組。只能用作分組的目標地址。源地址總是為單播地址。

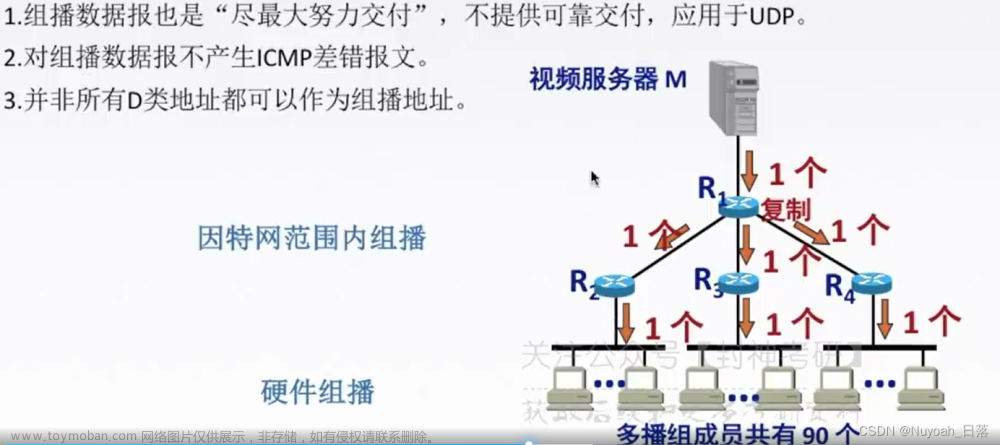

硬件組播

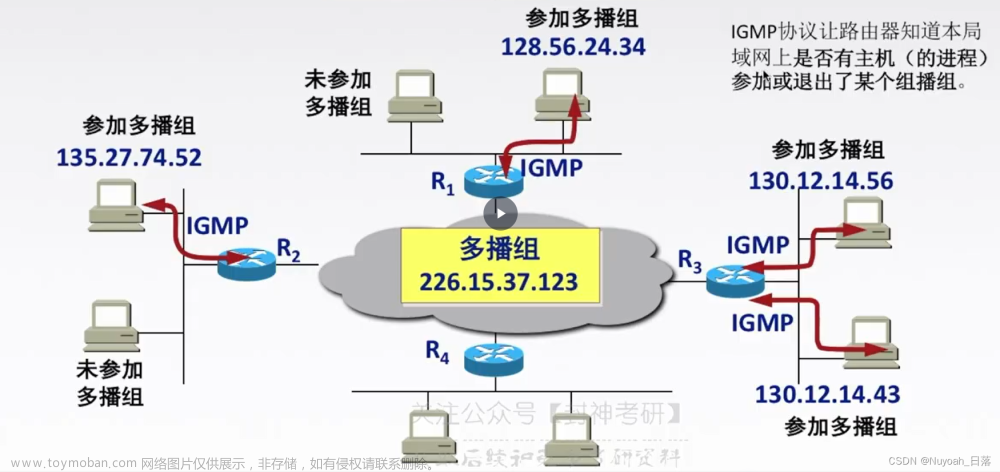

IGMP 協議與組播路由選擇協議
IGMP工作的兩個階段
組播路由選擇協議
組播路由選擇協議常用的三種算法：
- 基于鏈路狀態的路由選擇
- 基于距離-向量的路由選擇
- 協議無關的組播（稀疏 / 密集）
六、虛擬專用網 VPN 和網絡地址轉換 NAT
VPN技術 (在互聯網上傳送私有數據)
把地址當做數據進行傳送，到時候把公網地址去除。
- 本地地址：僅在機構內部使用的IP 地址，可以由本機構自行分配本地地址，而不需要向因特網的管理機構申請。
- 全球地址–全球唯一的IP地址，必須向因特網的管理機構申請。
私網ip地址的范圍： A類地址：10.0.0.0～10.255.255.255 B類地址：172.16.0.0 ～172.31.255.255 C類地址：192.168.0.0～192.168.255.255

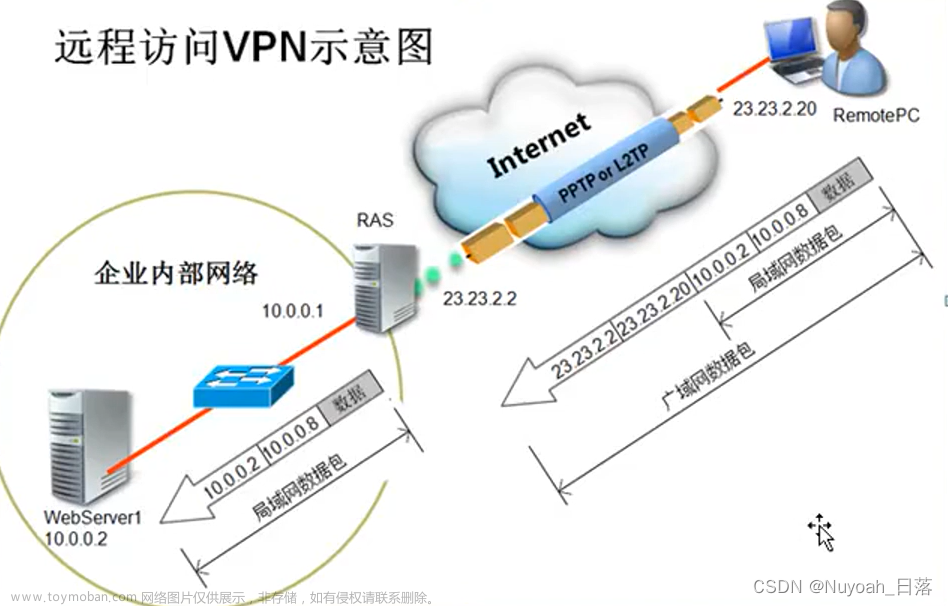

用隧道技術實現虛擬專用網
VPN 可以實現回家之后還可以去訪問學校的內網地址。文章來源：http://www.zghlxwxcb.cn/news/detail-828984.html
網絡地址轉換 NAT 技術

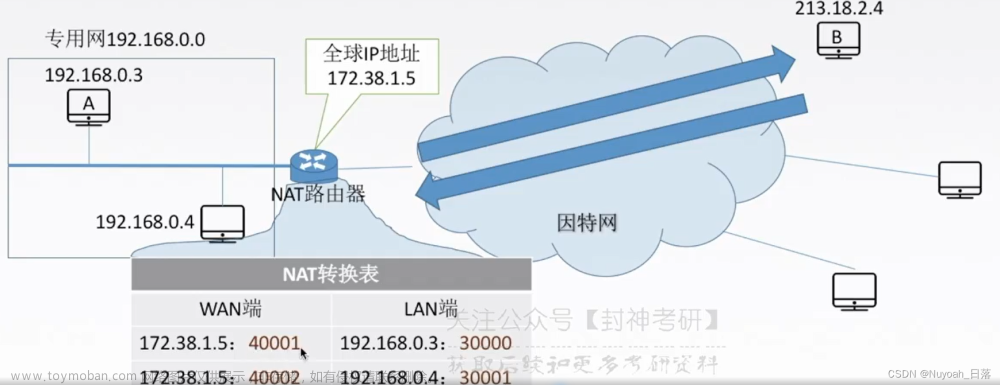

需要在專用網連接到因特網的路由器上安裝NAT軟件。裝有NAT軟件的路由器叫做 NAT路由器，它至少有一個有效的外部全球地址IP。
使用本地地址的主機在和外界通信時都要在 NAT路由器上將其本地地址轉換成IP。才能和因特網連接。
文章來源地址http://www.zghlxwxcb.cn/news/detail-828984.html
- NAT（網絡地址轉換）: NAT技術主要解決的是IP地址不足的問題。在私有網絡中，設備通常使用保留的私有IP地址，這些地址在互聯網上是不可路由的。當私有網絡中的設備需要訪問互聯網時，NAT設備（如路由器）會將私有IP地址轉換為公網IP地址，以便數據能夠在互聯網上進行傳輸。返回的數據流也會經過NAT設備，由公網IP地址轉換回私有IP地址，以確保數據能夠正確到達私有網絡中的設備。但是這樣的話，進行映射的話 就只能一臺主機對應一個網卡地址。
- PAT（端口地址轉換）: PAT是NAT的一種類型，它不僅轉換IP地址，還轉換端口號。PAT允許一個公網IP地址和端口號映射到多個私有IP地址和端口號，從而進一步節省公網IP地址資源。PAT通常用于內網中的多個設備共享一個互聯網連接和IP地址的情況。
簡而言之，NAT技術主要用于IP地址的轉換，而PAT技術則在NAT的基礎上增加了端口號的轉換功能。這兩種技術都是現代網絡中不可或缺的部分，使互聯網能夠支持更多的設備和更高效的資源利用。
