關于RTC
1、RTC介紹
RTC(Real Time Clock):實時時鐘,是指可以像時鐘一樣輸出實際時間的電子設備，一般會是集成電路，因此也稱為時鐘芯片。總之，RTC只是個能靠電池維持運行的32位定時器，并不像實時時鐘芯片，讀出來就是年月日。
RTC就只一個定時器而已，掉電之后所有信息都會丟失，因此我們需要找一個地方來存儲這些信息，于是就找到了備份寄存器（BKP）。因?yàn)樗綦姾笕匀豢梢酝ㄟ^(guò)紐扣電池供電，繼續工作，所以能時刻保存這些數據。
stm32F103使用外部晶體的32.768kHz的振蕩器，產生一個1秒長的時間基準。
RTC 模塊和時鐘配置系統(RCC_BDCR 寄存器)是在后備區域，即在系統復位或從待機模式喚醒后 RTC 的設置和時間維持不變。但是在系統復位后，會自動禁止訪問后備寄存器和 RTC，以防止對后備區域(BKP)的意外寫操作。所以在要設置時間之前， 先要取消備份區域（BKP）寫保護。
2、工作過程
RTC只是一個時鐘，但與RTC相連的有兩個系統時鐘：一個是APB1接口的PCLK1，另一個是RTC時鐘。這樣，RTC功能也就分為兩個部分：第一部分，APB1接口部分，與APB1總線相連，MCU也就是通過這條總線對其進行讀寫操作。另一部分，RTC核心，其整個核心部分位于后備區域，所以只要有VBAT引腳供電，就能一直工作，由一系列可編程計數器組成，這部分又再細分為兩個組件：20位的預分頻模塊與32位可編程計數器。預分頻模塊用來產生最長為1秒的RTC時間基準，而32位的可編程的計數器可被初始化為當前的系統時間。
RTC_PRL：預分頻裝載寄存器
RTC_DIV：預分頻器余數寄存器
RTC_CNT：計數器寄存器
RTC_ALR：鬧鐘寄存器
首先，在初始化時候，DIV和PRL都會裝載同樣的數。RTCCLK頻率為32.768kHz，來驅動DIV工作，DIV為自減寄存器。當DIV減少到0時，會產生一個TR_CLK信號，該信號會觸發三件事情：①將PRL的數重裝在到DIV中；②觸發CNT計數器+1；③觸發SECF，進而產生秒中斷。我們會設置一個合理的預分頻數，使得TR_CLK觸發時間剛好是1s。ALR中存儲的是我們?cè)O(shè)置的鬧鐘秒數，當CNT和ALR中的數據相同時，就會觸發鬧鐘中斷或者鬧鐘喚醒。（關于CNT和ALR中存放的數據，為時間戳。）
1s的時間如何計算？
我們的RTC_CLK為32.768kHz，所以只要PRL中寫入32767即可，即為2的15次方。
我們只需要在PRL的低16位寄存器中寫入0x7FFF即可。
DIV寄存器存在的意義？
從上述能知道TR_CLK輸出必須為1s。那么我們想要的到0.15s，應該怎么實現呢？
道理很簡單，因?yàn)镈IV是自減的，并且從32768一直減少到0，所需要的時間為1s。所以減少一個數，所用的時間為1/32768s，那么減少多少個數，就計時了0.15s呢？
1/32768s * n = 0.15
n = 0.15 * 32768
又因?yàn)镈IV寄存器是可讀的，所以我們就能實現0.15s的計時。
從框圖中，還可以看到，只有秒中斷和鬧鐘中斷能觸發中斷，溢出是沒有中斷的。
STM32CubeMAX界面
讀取STM32F103C8T6 內部的時鐘(年月日時分秒)，日歷(星期x），1秒周期，通過串口輸出到PC上位機
設置RCC

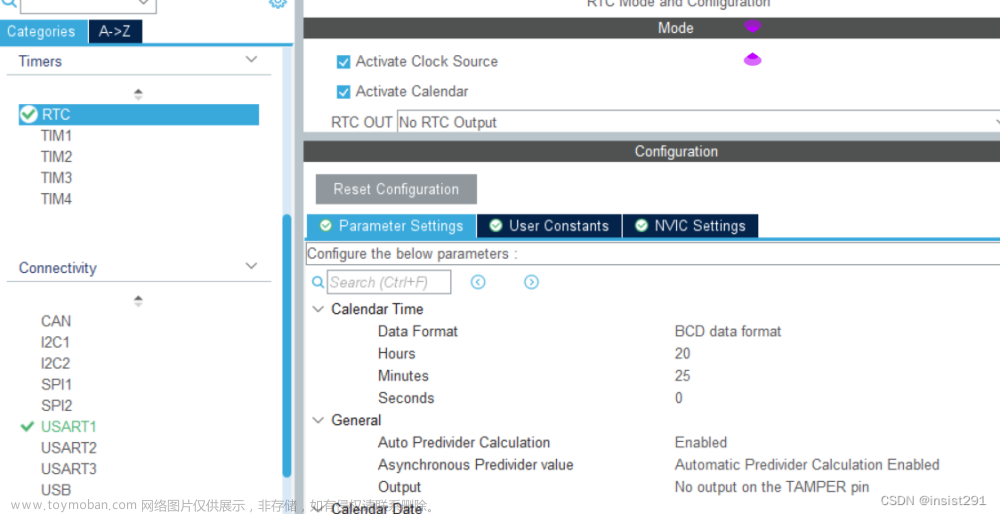

設置RTC
設置RTC參數

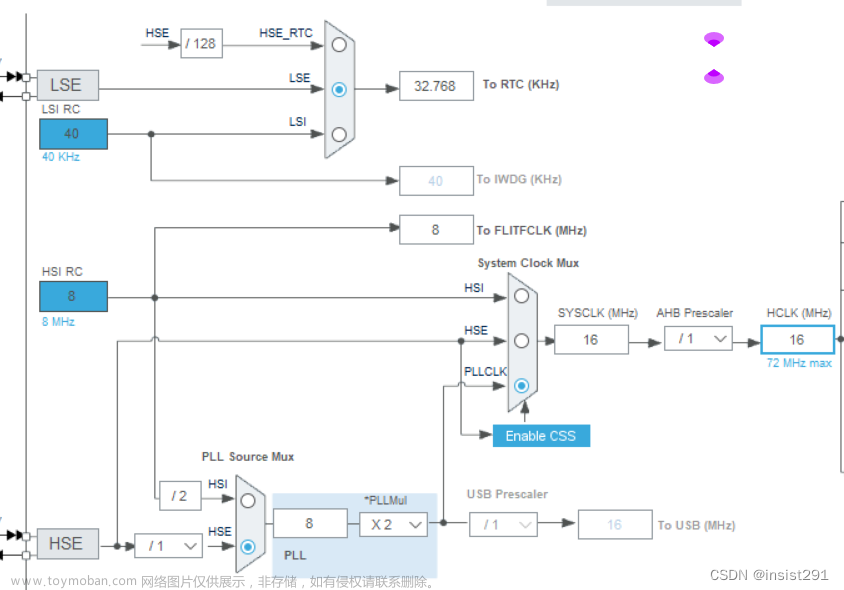

設置時鐘樹

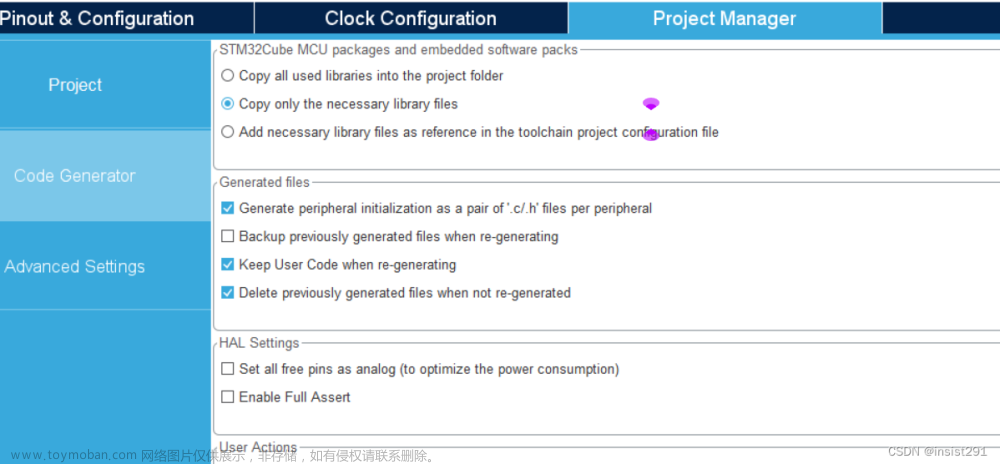

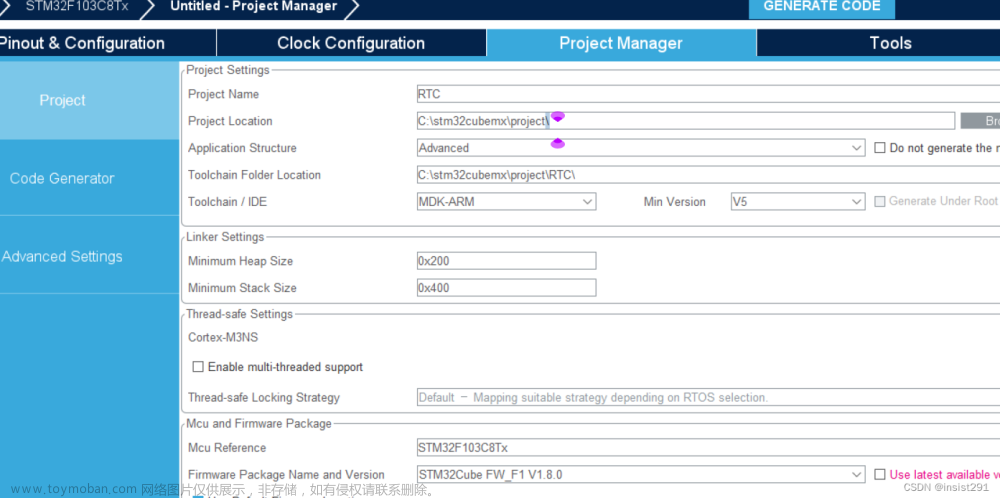

創建工程
keil界面
在main.c文件中重寫fputc函數，完成printf函數的重定向
//添加頭文件#include "stdio.h"
int fputc(int ch,FILE *f){
uint8_t temp[1]={ch};
HAL_UART_Transmit(&huart1,temp,1,2);
return ch;
}
在main.c中定義時間和日期的結構體用來獲取時間和日期
RTC_DateTypeDef GetData; //獲取日期結構體
RTC_TimeTypeDef GetTime; //獲取時間結構體
在main函數的while循環中添加以下代碼文章來源：http://www.zghlxwxcb.cn/news/detail-827942.html
/* Get the RTC current Time */
HAL_RTC_GetTime(&hrtc, &GetTime, RTC_FORMAT_BIN);
/* Get the RTC current Date */
HAL_RTC_GetDate(&hrtc, &GetData, RTC_FORMAT_BIN);
/* Display date Format : yy/mm/dd */
printf("%02d/%02d/%02d\r\n",2000 + GetData.Year, GetData.Month, GetData.Date);
/* Display time Format : hh:mm:ss */
printf("%02d:%02d:%02d\r\n",GetTime.Hours, GetTime.Minutes, GetTime.Seconds);
printf("\r\n");
HAL_Delay(1000);

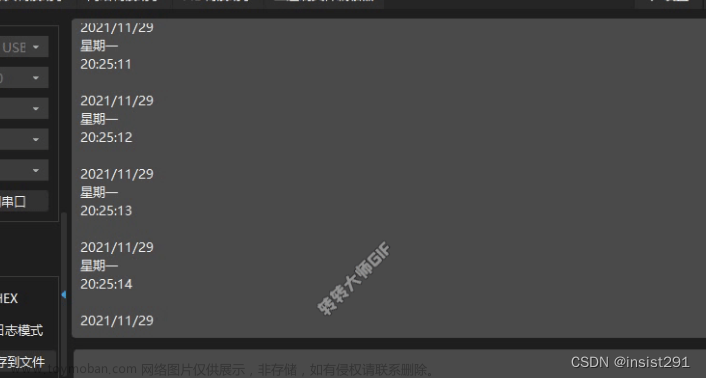

編譯運行結果如下：
文章來源地址http://www.zghlxwxcb.cn/news/detail-827942.html
