學習目標
- read_object_model_3d()
學習內容
算子簡介
| 函數名 | 解釋 |
|---|---|
| read_object_model_3d() | 從文件中讀取三維對象模型。 |
1、read_object_model_3d()
??read_object_model_3d( : : FileName, Scale, GenParamName, GenParamValue : ObjectModel3D, Status)
??函數說明： read_object_model_3d從文件FileName讀取一個3D對象模型，并將一個3D對象模型句柄返回給ObjectModel3D。
??函數參數：
????FileName：輸入要讀取的文件的文件名，具體如下:
| 參數名 | 解釋 |
|---|---|
'om3' |
使用此格式可以通過write_object_model_3d函數將文件寫入。此格式的默認文件擴展名為'om3'。 |
'dxf' |
AUTOCAD格式。此格式的默認文件擴展名為'dxf'。 |
'off' |
Object File Format（.off）。這是一種基于ASCII的簡單格式，可以存儲3D點和多邊形。不支持二進制OFF格式。此格式的默認文件擴展名為'off'。 |
'ply' |
多邊形文件格式（也稱為斯坦福三角形格式）。這是一種簡單的格式，可以存儲3D點、點法線和多邊形。HALCON支持該格式的ASCII和二進制版本。此格式的默認文件擴展名為'ply'。 |
'obj' |
OBJ文件格式，也稱為’Wavefront OBJ格式’。這是一種基于ASCII的格式，可以存儲3D點、多邊形、法線、紋理坐標、材質和其他信息。HALCON支持點（'v’行）和多邊形面（‘f’行）。其他實體將被忽略。此格式的默認文件擴展名為'obj'。 |
'stl'，'stl_binary'，'stl_ascii'
|
STL文件格式，也稱為’立體光刻格式’、‘表面三角化語言’、‘標準三角化語言’和’標準三角剖分語言’。該格式存儲三角形和三角形法線。然而，由于HALCON 3D對象模型不支持三角形法線，只讀取三角形，而忽略三角形法線。如果需要，法線會從三角形重新計算。HALCON同時支持該格式的ASCII和二進制版本。如果設置為’stl’，HALCON將自動檢測格式類型。將類型設置為’stl_binary’或’stl_ascii’將強制使用相應的格式。此格式的默認文件擴展名為'stl'。 |

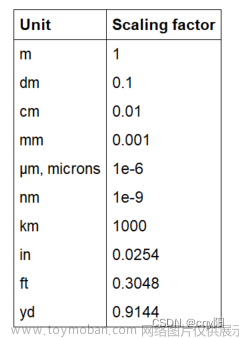

????Scale：輸入 文件中數據的比例，單位與縮放因子的關系如下表所示：
????GenParamName：輸入 參數名，可以設置一組額外的可選參數。參數的名稱和值分別通過GenParamName和GenParamValue傳遞，參數名如下表
| 參數名 | 解釋 |
|---|---|
'file_type' |
設置文件類型，如： 'om3', 'dxf', 'off', 'ply', 'obj', 'stl'。 |
'convert_to_triangles' |
將所有面轉換為三角形。如果將此參數設置為“true”，則從文件中讀取的所有面都會被轉換為三角形。默認值：'false'；適用格式: 'dxf', 'ply', 'off', 'obj', 'stl'
|
'invert_normals' |
反轉法線和面的方向。如果將此參數設置為“true”，則所有法線和面的方向?qū)⒈环崔D(zhuǎn)。默認值：'false'；適用格式: 'dxf', 'ply', 'off', 'obj'
|
'max_approx_error','min_num_points’ |
DXF特定參數，適用格式: 'dxf
|
'xyz_map_width' |
為讀取的3D物體模型創建一個映射，將每個讀取的3D點分配給一個圖像坐標，類似于xyz_to_object_model_3d。假設讀取的文件按行包含了3D點。傳入的值將用作圖像的寬度，圖像的高度會自動計算。如果設置了該參數，可以使用object_model_3d_to_xyz方法中的’from_xyz_map’選項對讀取的3D物體模型進行投影。只能設置兩個參數中的一個：‘xyz_map_width’和’xyz_map_height’。范圍: ‘xyz_map_width’ > 0;默認值：'-1；適用格式: 'ply', 'off', 'obj'
|
'xyz_map_height' |
與’xyz_map_width’類似，但假設3D點是按列對齊的。圖像的寬度將自動計算。只能設置’xyz_map_width’和’xyz_map_height’中的一個參數。范圍: ‘xyz_map_height’ > 0; 默認值：'-1；適用格式: 'ply', 'off', 'obj'
|
????GenParamValue：輸入 對應參數名的參數值，詳見上表；
????ObjectModel3D：輸出 3D對象模型句柄;
????Status：輸出狀態信息;
Halcon例程
vector_to_hom_mat3d.hdev 從點對應關系近似不同類型的仿射三維變換
triangulate_object_model_3d_implicit.hdev 對三維對象模型進行三角化（隱式）
triangulate_object_model_3d_greedy.hdev 對三維對象模型進行三角化（顯式）
select_points_object_model_3d.hdev 使用閾值刪除三維對象模型的部分
reduce_object_model_3d_by_view.hdev 按視圖刪除三維對象模型的部分
locate_pipe_joints_stereo.hdev 使用多視圖立體和基于曲面的三維匹配定位管道接頭
locate_cylinder_3d.hdev 通過結合立體和3D匹配找到堆中最高的圓柱體
intersect_plane_object_model_3d.hdev 計算三維對象模型和平面之間的交點
interactive_intersection.hdev 交互式計算三維對象模型和平面之間的交點
find_deformable_surface_model.hdev 使用基于可變形曲面的匹配在三維場景中查找對象
create_shape_model_3d_lowest_model_level.hdev 減少3D形狀模型所需的內存
create_shape_model_3d_ignore_part_polarity.hdev 加快紋理背景上基于形狀的3D匹配
connection_object_model_3d.hdev 計算三維對象模型的連接組件
calibrate_sheet_of_light_3d_calib_object.hdev 使用3D校準對象校準光測量系統
【3D Object Model之創建Creation】 待更新算子
- clear_object_model_3d()
- copy_object_model_3d()
- deserialize_object_model_3d()
- gen_box_object_model_3d()
- gen_cylinder_object_model_3d()
- gen_empty_object_model_3d()
- gen_object_model_3d_from_points()
- gen_plane_object_model_3d()
- gen_sphere_object_model_3d()
- gen_sphere_object_model_3d_center()
- read_object_model_3d()
- serialize_object_model_3d()
- set_object_model_3d_attrib()
- set_object_model_3d_attrib_mod()
- union_object_model_3d()
- write_object_model_3d()
匯總
??本專欄博客匯總：Halcon算子匯總文章來源：http://www.zghlxwxcb.cn/news/detail-790351.html
