圖的定義和基本術語

1. 圖：有向圖、網，無向圖、網。
2. 頂點
3. 邊：有向圖圖稱作弧，分弧頭弧尾。
4. 依附：邊依附點，邊和點關聯
5. 鄰接：點鄰接點
6. 度：點關聯的邊的數目
7. 完全圖：
   無向：$C_n^2$條邊;
   有向：$2C_n^2$條邊
8. 連通：若干結點互相可以通信，用手提起一個結點可以順帶提起其他與之連通的結點。
9. 路徑：用一個頂點序列表示，注意與樹中的路徑區分，本質是一樣的。
10. 強連通：有向圖各頂點相互可達
11. 單向連通：有向圖任意兩頂點至少一方可達
12. 弱連通：有向圖的弧去掉方向后得到的無向圖連通，稱之為弱連通。
    強連通 -> 單向連通 -> 弱連通
13. 連通分量（極大連通子圖）：一個連通的局部圖，并且所包含的頂點的所有關聯的邊都在此圖中。同時，再加入額外的任意頂點，此圖不連通。(換種表述，把原圖往天上一揚，掉在地上的每部分都是連通分量)
14. 生成樹（極小聯通子圖）：包含原圖所有頂點的一棵樹。
    最小生成樹（MST）：各邊代價之和最小的一棵生成樹

圖的存儲結構

• 鄰接矩陣

typedef struct {
	VexType vexs[MAXSIZE];	//頂點向量
	AdjMatrix arcs;	//邊矩陣
	int vexnum,arcnum;		//頂點數，邊數
	int kind;
}MGraph;
typedef int AdjMatrix[MAXSIZE][MAXSIZE];

• 鄰接表（孩子表示法，call back）

typedef struct{
	AdjList vertices;	//頭結點向量
	int vexnum,arcnum;
	int kind;
}ALGraph;
typedef struct{
	VexType data;	//存放頂點
	ArcNode *firstarc;	//指向邊結點
}VNode,AdjList[MAXSIZE];
typedef struct ArdNode{
	int adjvex;	//頂點所鄰接到的點
	struct ArcNode* next;
	//int weight; //網
}

鄰接表相對來說比較省空間，但實現麻煩一些。鄰接表求度的時候要遍歷整個鄰接表，可建立一個逆鄰接表解決。

圖的遍歷

• 廣度優先遍歷（Broadth_First Search）
  輔助隊列

算法設計：
 起始頂點入隊。
 while 隊不空
 	頂點出隊
 	  訪問
 	所有鄰接點入隊
算法描述：
// BFS遍歷整個圖,需要再加一個visited數組記錄當前結點是否已經訪問過。
void BFSTraverse(MGraph G){	//鄰接矩陣存儲圖
	int visted[MAXSIZE] = {0};
	SqQueue Q;
	InitQueue(Q)；
	for(int u = 0; u < vexnum; u ++){
		if(!visited[u]){
			EnQueue(u);
			while(!QueueEmpty(Q)){
				int v;
				DeQueue(Q,v)
				printf("%d",G.vexs[v]);		//訪問
				visited[v] = true;
				for(int w = 0; w < G.vexnum; w ++){	//鄰接點入隊
					if(G.arcs[v][w])
						EnQueue(Q,w);
				}
			}
		}
	}
}

• 深度優先遍歷（Depth_First Search）
  利用遞歸的輔助函數棧

算法思想:
	int visited[MAXSIZE]
	void DFS(ALGraph G,int u){	//從某個頂點開始的DFS，鄰接表
		printf("%d",G.vertices[u].data);
		visitedp[u] = 1;
		for(ArcNode *w = G.vertices[u].firstarc; w; w = w->next){
			if(!visited[w->adjvex])
				DFS(G,w->adjvex);
		}
	}
	void DFSTraverse(ALGraph G,int u){	//保證遍歷全圖
		for(int v = 0; v < G.vexnum; v++){
			if(!visited[v])
				DFS(G,v);
		}
	}

最小生成樹（無向圖）

• 普里姆算法(Prim)
  從頂點的角度出發，適合稠密圖。借助closedge數組。
  O($n^2$)

struct {
	int adjvex; 	//記錄鄰接點
	int lowcost;
} closedge[MAXSIZE];

算法思想：
求連通圖的最小生成樹，貪心思想。
1.頂點并入集合S
2.更新 V - S 到 S的距離
3.尋找最小邊
4.重復1,2,3

void Prim(MGraph G,int u){//從頂點u開始
	closedge[u].lowcost = 0;	 //頂點并入S
	printf("%c",G.vexs[u]);
	for(int  i = 0; i < G.vexnum; i ++){ //更新距離
		if(i!=u) closedge[i].lowcost = G.arcs[u][i];
	}
	for(int i = 1; i <= n; i++){	//找其他 n - 1 個頂點
		int v = getMin(closedge);	//找到closedge 中的最小邊所鄰接到的頂點。注意lowcost = 0的頂點不被比較
		closedge[v].lowcost = 0;	//并入S
		printf("%c",G.vexs[v]);		//訪問
		for(int w = 0; w < G.vexnum; w++){	//更新lowcost
			if(G.arcs[v][w] < closedge[w].lowcost){
				closedge[w].adjvex = v;
				closedge[w].lowcost = G.arcs[v][w];
			}
		}
	}
}

• 克魯斯卡爾算法（Kruskal）
  適合稀疏圖,$O(eloge)$

算法思想：貪心
1. 遍歷所有邊找出最小邊
2. 此邊加入邊集合E
3. 檢查E中是否存在環
4. 存在則舍棄該邊
重復1,2,3,4

算法實現：
目前不會

最短路徑（帶權有向圖）

• 單源最短路徑
  Dijkstra算法
  算法思想： 貪心
  從頂點開始依次找頂點從開始的第k短路徑。0 < k < n;
  這樣每條路徑的終點各不相同，恰好對應了剩余的n-1個頂點，求得的路徑也就是最短路徑。
  算法實現：
  和Prim算法及其相似。
  只需對Prim算法修改三條語句，見序號

void Dijkstra(MGraph G,int u){//從頂點u開始
	closedge[u].lowcost = 0;	 //頂點并入S
	//printf("%c",G.vexs[u]);	Dij不需要在這訪問		①
	for(int  i = 0; i < G.vexnum; i ++){ //更新距離
		if(i!=u) closedge[i].lowcost = G.arcs[u][i];
	}
	for(int i = 1; i <= n; i++){	//找其他 n - 1 個頂點
		int v = getMin(closedge);	//找到closedge 中的最小邊所鄰接到的頂點。注意lowcost = 0的頂點不被比較
		closedge[v].lowcost = 0;	//并入S
		//printf("%c",G.vexs[v]);		//同①不需訪問
		for(int w = 0; w < G.vexnum; w++){	//更新lowcost
			if(G.arcs[v][w] + closedge[v].lowcost < closedge[w].lowcost){	② //這里改變判斷條件，看中轉到達和直達哪條路近。
				closedge[w].adjvex = v;
				closedge[w].lowcost = G.arcs[v][w] + closedge[v].lowcost;	    ③ //同上
			}
		}
	}
}

這樣實現后，closedge[i].lowcost 存放了從起點到該頂點的最短路徑。closedge[i]的adjvex存放了該頂點的鄰接點即弧尾，有了這個弧尾，可以很容易地寫一個遞歸函數，回溯到起點然后輸出該路徑。

• 任意一對頂點之間的最短路徑
  算法思想：
  1.可以調用n次Dijkstra算法,求每個頂點的單源最短路徑，時間復雜度為O($n^3$)。
  2.Floyd算法：動態規劃
  另一種角度考慮，求該對頂點的間的最短路徑，即求以其他頂點為中轉點到達和直達所耗費代價的最小值。

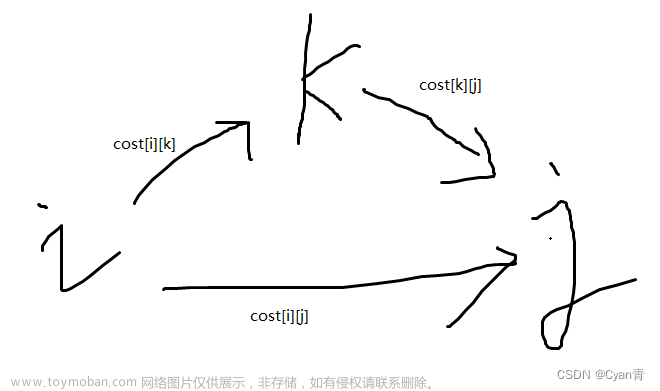

  如圖，求i->j的最短路徑，可以以k為中轉點。 其中i->k也是i->k的最短路徑，k->j也是k->j的最短路徑。


算法描述：

void Floyd(int n, int **cost,int **path){	//，Path[i][j]保存從i->j的最后中轉點k
	for(int k = 0;k < n; k++)	//每個結點都可能作為中轉點
		for(int i = 0;i < n; i++)
			for(int j = 0; j < n; j++){
				if(cost[i][k] + cost[k][j] < cost[i][j]){
					cost[i][j] = cost[i][k] + cost[k][j];
					path[i][j] = path[k][j];	//這里不是k，因?yàn)閗->j還可能中轉
				}
	}
}
int main(){
	int n,m,t1,t2,t3,u,v;
	int cost[MAXSIZE][MAXSIZE];	//cost[i][j]保存i->j的代價
	cin >> n;	//頂點數，默認頂點為 0 - n-1
	cin >> m	//邊數
	for( i = 0; i < n; ++ i){	//初始化代價
		for(j = 0; j < n; j++){
			if(i==j)
				cost[i][j] = 0;
			else
				cost[i][j] = INFINITY;
		}
	}
	for(int i = 0; i < m; i++){	//輸入邊和代價
		cin >> t1 >> t2 >> t3;
		cost[t1][t2] = t3;
		path[t1][t2] = t1;
	}
	Floyd(n,cost,path);
	cin >> u >> v;
	printf("%d",cost[u][v]);
	ShowPath(path,u,v);	//同closedge數組的adjvex回溯方法
	return 0;
}

Floyd學自此處。

有向無環圖及其應用

有向無環圖（Directed acyline graph）

• 拓?fù)渑判?br> 對于一個有向圖，進行拓?fù)渑判虻牟襟E如下：
  1. 在圖中尋找入度為0的頂點。
  2. 從頂點集中刪除該頂點，訪問，把該點的鄰接點所對應的入度-1
  3. 重復1,2
• AOV-網 (Activity On Vertex Network)
  在頂點表示活動的網,弧表示優先關系。

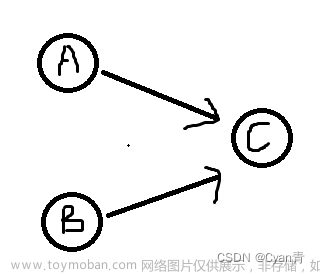

  要進行C活動，必須以完成A&B活動為前提。

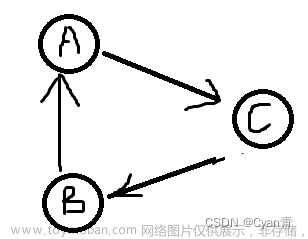

  上圖不是一個AOV-網，A頂點進行活動不能以完成A頂點為前提。
  判斷一個圖是不是AOV-網：
  1. 拓?fù)渑判?，記錄排序的活?dòng)數目
  2. 活動數目小于頂點數則代表存在環。
  3. 2成立則返回0，否則返回1

int indegree[MAXSIZE];	//保存各頂點入度的向量,假設已在其他函數中賦值
int TopoSort(ALGraph G){
	int cnt = 0;
	SqStack S;
	InitStack(S);
	for(int i = 0; i < G.vexnum; i++){
		if(!indegree[i])Push(S,i);	//初始入度為0的結點入棧
	}
	while(!StackEmpty()){
		int u;
		Pop(S,u);
		cnt ++；
		printf("%c",G.vertices[u].data);
		for(ArcNode*w = G.vertices[u].firstarc; w; w = w->next){
			indegree[w->adjvex]--;	//入度-1
			if(indegree[w->adjvex]==0)Push(S,w->adjvex);	//是否入棧
		}
	}
	return G.vexnum==cnt?1:0;
}

• AOE-網(Activity on Edge Network)
  用弧表示活動的網，是一個帶權的有向無環圖，頂點表示事件（Event）。通?？捎脕砉浪愎こ痰耐瓿蓵r(shí)間。
  源點：入度為0，工程開始
  匯點：出度為0，工程結束
  關鍵活動：e(i) = l(i)
  關鍵路徑：從源點到匯點代價最高的路徑。
  關鍵路徑求解

  e(i):活動開始的最早時間
  l(i):活動開始的最晚時間
  ve(i):事件i發生的最早時間
  vl(i):事件i發生的最晚時間

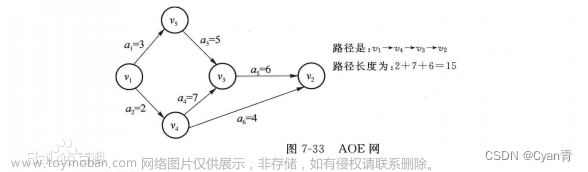

  以$v_3$為例，ve(3) = Max{ve(5)+$a_3$,ve(4)+$a_4$},再往前遞推求ve(5),ve(4)。
  以$v_4$為例，vl(4) = Min{vl(3)-$a_4$,vl(2)-$a_6$}，再往后遞推求vl(3),vl(2)。
  以$a_3$為例，e(3) = ve(5),l(3) = vl(3) - $a_3$
  根據上述過程，可知先求ve、vl再求e，l?？傻萌缦卤砀?br> 表格的填充過程為先從左到右填ve,再從右到左填vl

???????顯然ve(i)=vl(i)的事件被限定死了發生時間，那么｛$vi|ve(i)=vl(i)$｝這個頂點序列，就構成了一條關鍵路徑，路徑上的活動都是關鍵活動。
注意：
關鍵路徑可能有多條，只縮短某條關鍵路徑上的某個活動的工期并不能提前整個工程的完成時間，只有這個關鍵活動屬于所有關鍵路徑，才能提高完成時間。文章來源地址http://www.zghlxwxcb.cn/news/detail-790144.html
