基于STM32電壓檢測和電流檢測
1.硬件平臺
- CPU：STM32F103C8
- 屏幕：0.96寸OLED屏幕(SPI接口)
- 電壓測量模塊： INA226(IIC接口)
- 點流測量模塊：ACS712(ADC采集)
2.功能實現
1.可測量直流電壓0~36V,適用于低電壓電子電路中。
2.可測量直流電0~5A范圍內，目前采用的ACS712測量量程為5A,該模塊有多個量程，可測量到20A
3.實時功率監測
4.電池電量監測(采用電壓壓降方式計算)
3.硬件介紹
3.1 INA226模塊
??INA226是具有I2C?或SMBUS兼容接口的電流分流器和功率監控器。該設備同時監視并聯電壓降和總線電源電壓?？删幊痰男?zhǔn)值，轉換時間和平均值與內部乘法器結合使用，可以直接讀取以安培為單位的電流和以瓦特為單位的功率。INA226感應共?？偩€電壓上的電流，該電壓可在0 V至36 V之間變化，與電源電壓無關。該器件采用2.7V至5.5V單電源供電，典型功耗為330 μA。該器件的額定工作溫度范圍為–40°C至125 \ xC2°C，并且在I 2 C兼容接口上具有多達16個可編程地址。

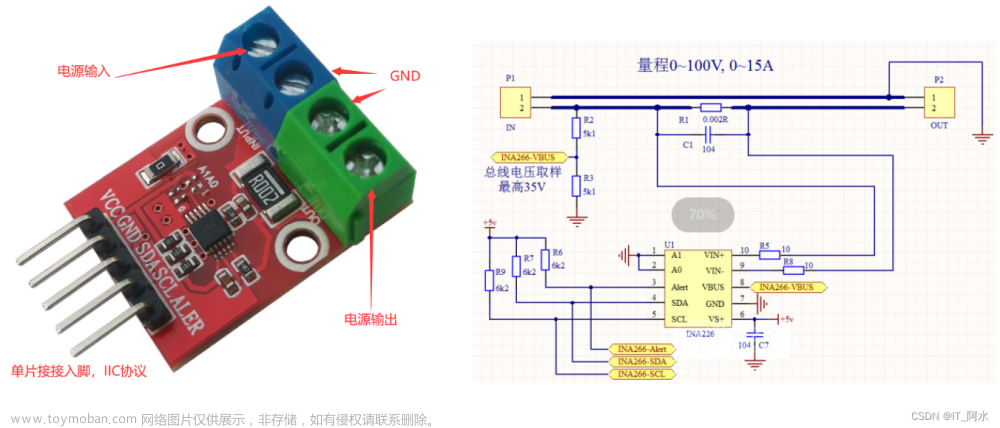

??根據實物和原理圖可看出IN和OUT 之間進接了一個0.002R電阻。在官方提供說明文檔介紹改模塊是可以測量直流電壓0~36V,可測量總線共模電流，測量電流范圍為-20A ~ 20A之間。測量精度為±1%。但在實際使用過程中發現僅能測量測量到電壓值。測量電壓時接線方式為：
??INPUT接電源正極，GND接電源負極。
??按照模塊使用說明提示在將模塊串聯接入電路(即OUPUT接入到負載)，實際測量發現無法獲取到正常電流值，因此采用ACS712模塊通過ADC方式完成電流測量。
3.2 INA226模塊相關寄存器和設備地址

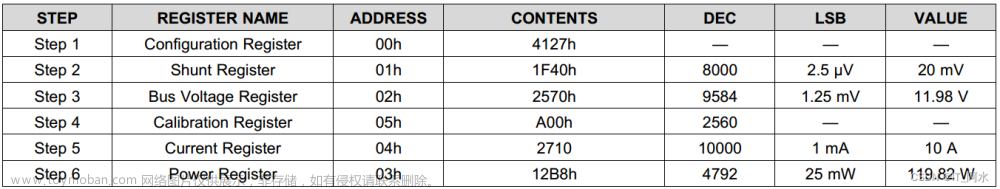

?? 1.INA226一共有6個寄存器(0x0~0x5),關于各個寄存器詳細介紹這里則不展開介紹，可自行下載相關資料。
?? 2.INA226模塊采用IIC通訊，根據原理圖可知地址A1 A0 ==00，再參考官方技術文檔可知模塊設備地址為：0x40
從時序可以看出，第8位為讀寫使能位，則地址和讀寫為組合則為：讀0x81,寫0x80

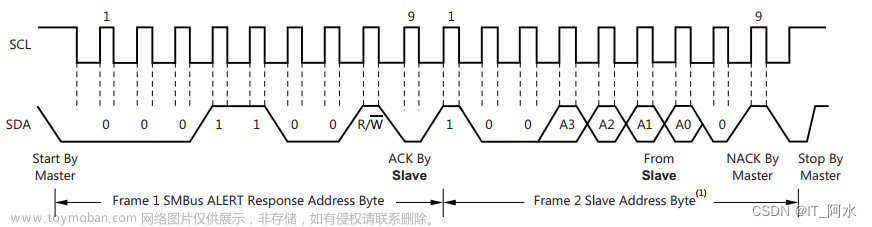

3.3 INA226模塊時序圖
?? 在時鐘下降沿沿時發送數據，上升沿讀取數據。
??3.3 INA226模塊驅動
#include "sys.h"
#include "myiic.h"
#define CFG_REG 0x00 //
#define SV_REG 0x01 //分流電壓
#define BV_REG 0x02 //總線電壓
#define PWR_REG 0x03 //電源功率
#define CUR_REG 0x04 //電流
#define CAL_REG 0x05 //校準，設定滿量程范圍以及電流和功率測數的
#define ONFF_REG 0x06 //屏蔽 使能 警報配置和轉換準備就緒
#define AL_REG 0x07 //包含與所選警報功能相比較的限定值
#define INA226_GET_ADDR 0XFF /
//初始化INA226
void INA226_Init(void)
{
IIC_Init();
INA226_SendData(INA226_ADDR1,CFG_REG,0x8000); //重新啟動
INA226_SendData(INA226_ADDR1,CFG_REG,0x484f); //設置轉換時間204us,求平均值次數128，采樣時間為204*128，設置模式為分流和總線連續模式
INA226_SendData(INA226_ADDR1,CAL_REG,CAL); //設置分辨率
//INA226_SendData(INA226_ADDR1,CAL_REG,0x0012);//設置分流電壓轉電流轉換參數
INA226_Get_ID(INA226_ADDR1); //獲取ina226的id
}
//設置寄存器指針
void INA226_SetRegPointer(u8 addr,u8 reg)
{
IIC_Start();
IIC_Send_Byte(addr);
IIC_Wait_Ack();
IIC_Send_Byte(reg);
IIC_Wait_Ack();
IIC_Stop();
}
//發送,寫入數據
void INA226_SendData(u8 addr,u8 reg,u16 data)
{
u8 temp=0;
IIC_Start();
IIC_Send_Byte(addr);
IIC_Wait_Ack();
IIC_Send_Byte(reg);
IIC_Wait_Ack();
temp = (u8)(data>>8);
IIC_Send_Byte(temp);
IIC_Wait_Ack();
temp = (u8)(data&0x00FF);
IIC_Send_Byte(temp);
IIC_Wait_Ack();
IIC_Stop();
}
//讀取數據
u16 INA226_ReadData(u8 addr)
{
u16 temp=0;
IIC_Start();
IIC_Send_Byte(addr+1);
IIC_Wait_Ack();
temp = IIC_Read_Byte(1);
temp<<=8;
temp |= IIC_Read_Byte(0);
IIC_Stop();
return temp;
}
//1mA/bit
u16 INA226_GetShunt_Current(u8 addr)
{
u16 temp=0;
INA226_SetRegPointer(addr,CUR_REG);
temp = INA226_ReadData(addr);
if(temp&0x8000) temp = ~(temp - 1);
return temp;
}
//獲取id
void INA226_Get_ID(u8 addr)
{
u32 temp=0;
INA226_SetRegPointer(addr,INA226_GET_ADDR);
temp = INA226_ReadData(addr);
ina226_data.ina226_id = temp;
}
//獲取校準值
u16 INA226_GET_CAL_REG(u8 addr)
{
u32 temp=0;
INA226_SetRegPointer(addr,CAL_REG);
temp = INA226_ReadData(addr);
return (u16)temp;
}
//1.25mV/bit
u16 INA226_GetVoltage(u8 addr)
{
u32 temp = 0;
INA226_SetRegPointer(addr,BV_REG);
temp = INA226_ReadData(addr);
return (u16)temp;
}
//2.5uV/bit
u16 INA226_GetShuntVoltage(u8 addr)
{
int16_t temp = 0;
INA226_SetRegPointer(addr,SV_REG);
temp = INA226_ReadData(addr);
if(temp&0x8000) temp = ~(temp - 1);
return (u16)temp;
}
//獲取電壓
void GetVoltage(float *Voltage)//mV
{
*Voltage = INA226_GetVoltage(INA226_ADDR1)*Voltage_LSB;
}
3.4 ACS712模塊
??ACS712基于霍爾感應的原理設計，由一個精確的低偏移線性霍爾傳感器電路與位于接近IC表面的銅箔組成（如下圖所示），電流流過銅箔時，產生一個磁場, 霍爾元件根據磁場感應出一個線性的電壓信號，經過內部的放大、濾波、斬波與修正電路，輸出一個電壓信號，該信號從芯片的第七腳輸出，直接反應出流經銅箔電流的大小。ACS712根據尾綴的不一樣，量程分為三個規格：±5A、±20A、±30A 。輸入與輸出在量程范圍內為良好的線性關系，其系數Sensitivity分別為，185 mV/A、100 mV/A、66mV/A。因為斬波電路的原因，其輸出將加載于0.5Vcc上。ACS712的Vcc電源 一般建議采用5V。輸出與輸入的關系為Vout=0.5Vcc+IpSensitivity。一般輸出的電壓信號介于0.5V~4.5V之間。
??典型的應用：電機領域,載荷檢測和管理,開關電源領域,和各種電子產品過電流故障保護。
?? 器件特點
- 80KHZ帶寬
- 總輸出誤差為1.5％
- 采用小型貼片SOIC8封裝
- 1.2mΩ內部電阻
- 左側大電流引腳（PIN1-4）與右側低電壓引腳（PIN5-8）最小絕緣電壓為2100V
- 5V單電壓工作
- 該器件不可應用于汽車領域
??ACS712模塊為霍爾傳感器，通過ADC采集電壓值，載根據電壓與電流的線性關系時序電流轉換，輸入電流與輸出電壓對應曲線及計算公式：

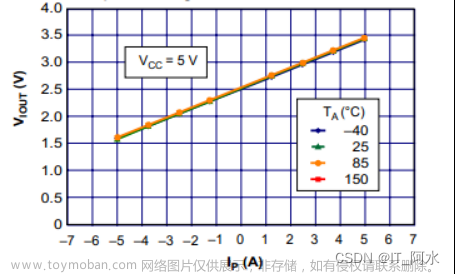

??ACS712ELCTR-05B電流電壓對應關系如下圖，Ip=0A即沒有輸入電流的時候，對應輸出電壓為2.5V.精確度為185mV/A即為圖中斜線的斜率。取VCC=5V,計算公式為：
Vout = 2.5 + 0.185*Ip
文章來源：http://www.zghlxwxcb.cn/news/detail-785865.html
3.5 ACS712驅動
#include "adc.h"
/***************ADC規則通道初始化*************
**硬件接口：PB0 -- ADC1_CH8(模擬)
**
*注：ADC的工作頻頻率不能超過14MHZ
********************************************/
void ADC1_RegularChannel_Init(void)
{
//1.開時鐘
RCC->APB2ENR|=1<<9;//ADC1時鐘
RCC->APB2ENR|=1<<3;//PB0時鐘
RCC->APB2RSTR|=1<<9;//ADC復位時鐘
RCC->APB2RSTR&=~(1<<9);//關復位
/*2.GPIO配置*/
GPIOB->CRL&=0xFFFFFFF0;//模式輸入方式
/*3.ADC時鐘頻率配置*/
RCC->CFGR&=~(0x3<<14);//清除原來配置
RCC->CFGR|=0x2<<14;//ADC工作頻率72MHZ/6=12MZH
/*4.配置ADC核心寄存器*/
// ADC1->CR1&=~(0xF<<16);//獨立模式
ADC1->CR2|=1<<23;//啟動溫度傳感器（測量CPU溫度）
ADC1->CR2|=1<<20;//規則通道外部觸發轉換模式
ADC1->CR2|=0x7<<17;//外部事件通過開關事件觸發
// ADC1->CR2&=~(1<<11);//右對齊（地位對齊，高位補0）
ADC1->SMPR1|=0x7<<18;//溫度傳感器采樣時間通道16
ADC1->SMPR2|=0x7<<24;//通道8采用時間
ADC1->SQR1&=~(0xF<<20);//規則通道轉換的通道數目為1個轉換
// ADC1->CR2&=~(1<<1);//單次轉換模式
ADC1->CR2|=1<<0;//開啟ADC
ADC1->CR2|=1<<3;//初始化校準
while(ADC1->CR2&1<<3);//等待初始化校準完成
ADC1->CR2|=1<<2;//開始校準
while(ADC1->CR2&1<<2){}//等待校準完成
}
/****************ADC1規則通道獲取數值***************/
u16 ADC1_GetRegularCHx(u8 chx)
{
ADC1->SQR3&=~(0x1F<<0);//清除原來寄存器中的值
ADC1->SQR3|=chx;//要轉的通道號
ADC1->CR2|=1<<22;//開啟轉換規則通過
while(!(ADC1->SR&1<<1)){}//等待轉換完成
return ADC1->DR;
}
4.實物測量效果
示例地址：https://download.csdn.net/download/weixin_44453694/85520132文章來源地址http://www.zghlxwxcb.cn/news/detail-785865.html
