STM32的以太網外設+PHY(LAN8720)使用詳解(3):PHY寄存器詳解

這篇具有很好參考價值的文章主要介紹了STM32的以太網外設+PHY(LAN8720)使用詳解(3):PHY寄存器詳解。希望對大家有所幫助。如果存在錯誤或未考慮完全的地方,請大家不吝賜教,您也可以點擊"舉報違法"按鈕提交疑問。

0 工具準備

1.野火 stm32f407霸天虎開發板
2.LAN8720數據手冊
3.STM32F4xx中文參考手冊

1 PHY寄存器

前面介紹到,站管理接口(SMI)允許應用程序通過2線時鐘和數據線訪問任意PHY寄存器,同時該接口支持訪問最多32個PHY,也就是說PHY地址共有5位。
應用程序可以從32個PHY中選擇一個PHY,然后從任意PHY包含的32個寄存器中選擇一個寄存器,發送控制數據或接收狀態信息。任意給定時間內只能對一個PHY的一個寄存器進行尋址。

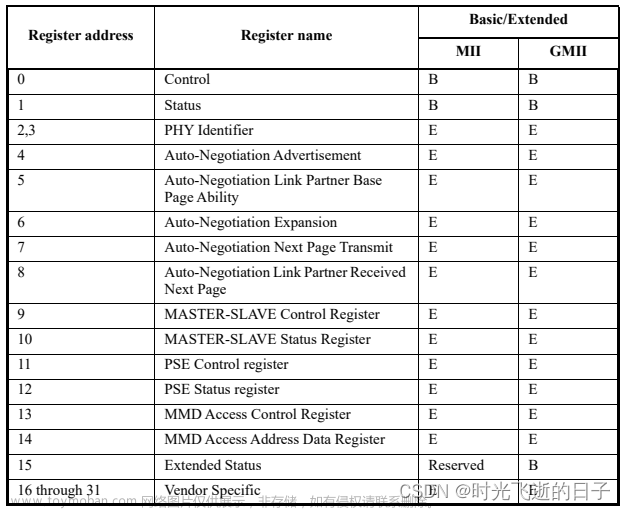

IEEE802.3定義了地址0-15這16個寄存器的功能,所有的PHY地址0-15寄存器bit的定義應當符合該標準,地址16-31的寄存器由芯片廠商自行定義。
arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

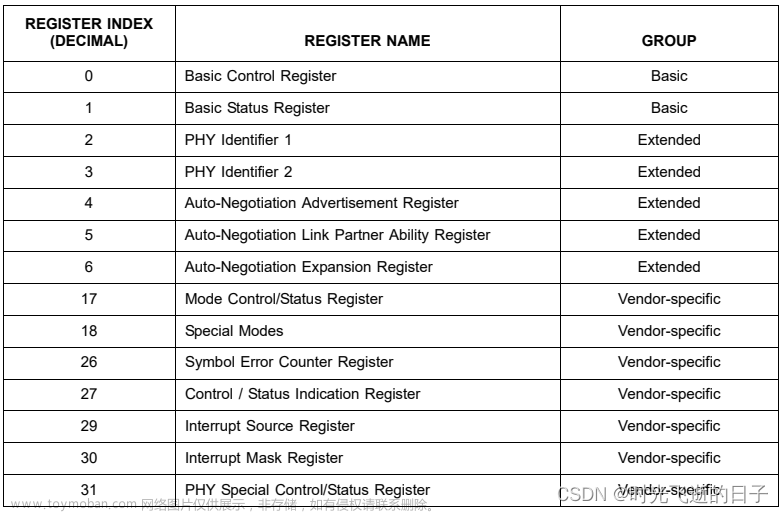

對于LAN8720來說,PHY一共包含14個寄存器,定義如下:
arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.1 IEEE802.3標準寄存器

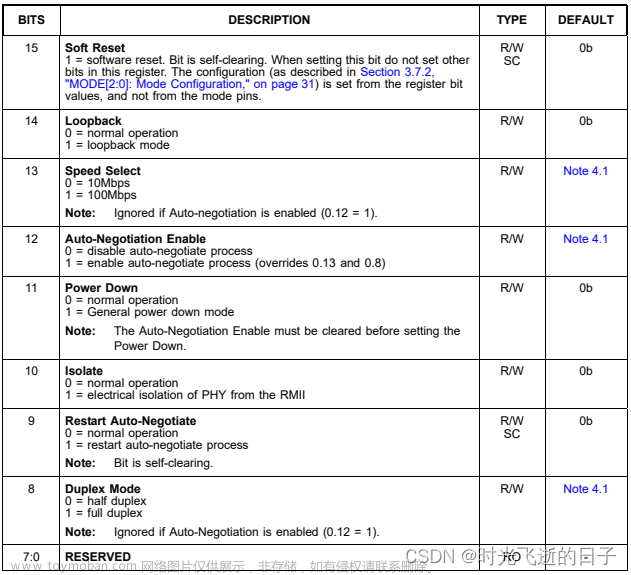

1.1.1 Basic Control Register(地址0基本控制寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY
這里用的最多的就是bit15,軟件復位。

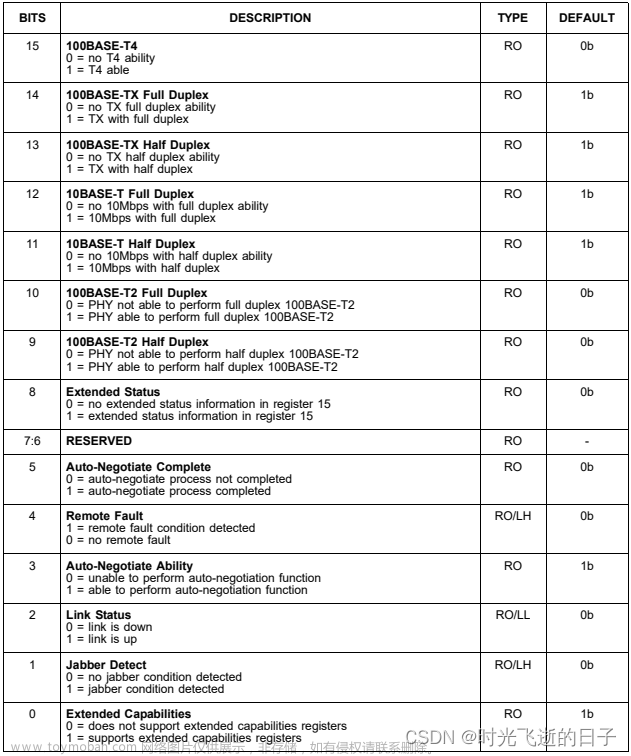

1.1.2 Basic Control Register(地址1基本狀態寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY
bit2非常有用,用來判斷網卡是否建立了有效連接。

1.1.3 PHY Identifier 1 Register(地址2 PHY ID 1寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY
默認值為0x0007。

1.1.4 PHY Identifier 2 Register(地址3 PHY ID 2寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY
可以和PHY ID 1寄存器組合用來區分PHY型號。

1.1.5 Auto Negotiation Advertisement Register(地址4自動協商的能力通告寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.1.6 Auto Negotiation Link Partner Ability Register(地址5自協商對端能力寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.1.7 Auto Negotiation Expansion Register(地址6自動協商擴展寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.2 LAN8720自定義寄存器

1.2.1 Mode Control/Status Register(地址17模式控制/狀態寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.2.2 Special Modes Register(地址18特殊模式寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.2.3 Symbol Error Counter Register(地址26錯誤標志計數器寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.2.4 Special Control/Status Indications Register(地址27特殊控制/狀態指示寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.2.5 Interrupt Source Flag Register(地址29中斷來源標志寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.2.6 Interrupt Mask Register(地址30中斷屏蔽寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

1.2.7 PHY Special Control/Status Register(地址31PHY特殊控制/狀態寄存器)

arduino stm32 lan8720,以太網,單片機開發,RTOS,stm32,MAC,ETH,LAN8720,PHY

2 總結

(1)LAN8720一共有14個寄存器,包括7個IEE802.3標準寄存器和7個廠家自定義寄存器。
(2)中斷輸出引腳通常都被用于50MHz時鐘輸出,因此不必關注有關中斷的寄存器。文章來源地址http://www.zghlxwxcb.cn/news/detail-775934.html
