基本概念

RIP(Routing information Protocol) 是比較古老的動態路由協議，是一種基于距離矢量算法來計算到達目的網絡的最佳路徑路由協議，RIP報文承載于UDP報文，使用UDP端口520,屬于應用層協議。
在RIP協議中，路由根據到達目的地的跳數作為路由選擇的度量值。
?

版本

RIPv1---IPv4

RIPv1（版本1）是傳統的RIP協議，只能支持傳統的分類IP地址，在RIP的報文中不包括掩碼信息，所以RIP1不支持子網掩碼和CIDR,因此局限很大。此外，RIPv1不支持驗證。目前RIPv1已經在逐漸被淘汰。

RIPv2---IPv4

RIPv2是RIPv1的改進版本，與RIPv1想必，RIPv2具有以下新的特性：

用抑制定時器防止路由自環，缺省值為180秒。

用水平分割防止路由自環。

RIPng---IPv6

距離矢量型

基于UDP協議進行封裝，端口號520。

RIP基于組播進行數據包發送，組播地址--->224.0.0.9

存在周期更新機制----30S周期更新（應答報文）----保活、確認。

RIP的開銷值（度量值）----以跳數計算開銷值，最大15跳。----開銷值越小越優

數據包中傳遞的開銷值 ==== 本地的開銷值 +1

RIP算法----貝爾曼福特算法

典型最短路徑算法，用于計算一個節點到其他節點的最短路徑。

基本原理：逐遍的對圖中每一個邊去迭代計算起始點到其余各點的最短路徑，執行N-1遍，最終得到起始點到其余各點的最短路徑。（N為連通圖結點數）

當接收到數據包中含有本地路由表中沒有的路由項時，則直接加載到本地路由表
當接收到的數據包中含有本地路由表已經具備的路由項，且下一跳地址相同，則將數據包中的路由項更新至本地路由表。
當接收到的數據包中含有本地路由表已經具備的路由項，但下一跳地址不相同，則比較Cost值，若本地路由表中的cost值大，則將數據包中的路由項更新至本地路由表。
?當接收到的數據包中含有本地路由表已經具備的路由項，但下一跳地址不同，比較cost值，若本地路由表中的cost值較小，則不進行更新。

RIP數據報文?

request包---請求報文
response包---應答報文

?RIP工作原理

?RIP(Routing Information Protocol（路由信息協議）的簡稱是為TCP/IP環境中開發的第一個路由選擇協議標準
? ? ? ?RIP是一個距離-矢量路由選擇協議 ,它通過UDP（User Datagram Protocol）數據報交換路由信息，端口號為520.
適用于中小型網絡路由。

? 1. 向鄰居發送整個路由表 2、選擇最佳路由 3、默認情況下，每隔30秒廣播
? ? ? ?1.RIP路由協議向鄰居發送整個路由表信息
? ? ? ?2.RIP路由協議以跳數作為度量值根據跳數的多少來選擇最佳路由
? ? ? ?3.每經過一個路由器，跳數自動加1
? ? ? ?4.最大跳數為15跳，16跳為網絡不可達
? ? ? ?5.默認情況下，每隔30秒廣播一次更新信息。

初始化

接收請求

接收響應----路由器完成了RIP協議的收斂工作

常規路由更新和定時

當路由收斂完成后，路由器會以30S一次的頻率發送應答報文。
鄰居路由器收到應答報文時，會設置一個180S的時間（超時時間）。
如果180S內沒有收到鄰居路由器發來的應答報文，本地路由器會認為鄰居出現問題，并將下一跳為鄰居接口IP地址的路由項的開銷值設置為16。并且向自身周圍還存在的鄰居發送該路由項。
在經過120S時間后，刪除該路由項。

?RIP的計時器

更新計時器

每臺啟動了RIP協議的路由器都有一個屬于自己的更新計時器。
計時器周期---30S
注意：當接收到請求報文時，必須立刻發送響應報文

無效計時器

每臺路由器上的每個路由項都會有一個無效計時器。
計時器時間---更新計時器的六倍----180S-----每次路由條目被更新時，計時器刷新。
當計時器時間為0時，會認為該路由項已經無效，也就是說該路由項所指的目的地址不可達，
路由器會將該路由項的Cost值設置為16。并向外進行傳輸。

垃圾收集計時器

120S
發送四次周期更新后，刪除該路由。
實際環境中，該計時器的時間并非是120S整，而是在90-120S之間。

抑制計時器-----cisco專屬

路由表中的路由項 --->30 個；其中 cost 值小于 16 的路由項有 23 個， cost 等于 16 的路由項有 7 個。共多少計時器。

RIP周期更新

使用response報文進行更新操作

周期更新原因

RIP本身沒有確認機制和?；顧C制
UDP傳輸是不可靠的傳輸

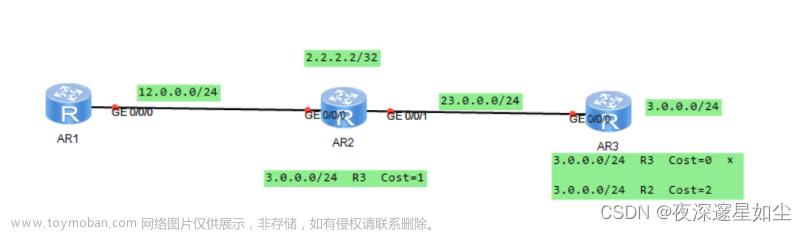

RIP環路問題?

68935 rip,網絡,云計算,網絡協議

?解決方法

觸發更新----加快路由收斂速度

當某一個路由器中的路由項發生改變時，不需要等待下一次周期更新的到來，就可以直接將發 生改變的路由項發送出去。
僅能降低環路產生的可能性，但是不能完全避免環路的產生。

水平分割

如果有一個X/Y的路由項從路由器的某接口學習到，那么在周期更新發送時，該路由項就不能從該接口發出。-------從此口進，不能從此口出。

毒性逆轉

如果有一個X/Y的路由項從路由器的某接口進入，那么在周期更新時，雖然還會從該接口發 出，但會將cost值設置為16。
若毒性逆轉和水平分割同時開啟，則按照毒性逆轉規則進行。

水平分割和毒性逆轉原理相同，但做法不同，所以只能選擇其中一個和觸發更新搭配使用 。 --- 華為默認開啟水平分割。

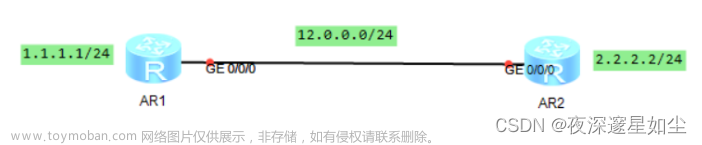

RIP的基本配置

68935 rip,網絡,云計算,網絡協議

?RIPv1

[r1]rip 1 ---- 啟動 RIP 協議，并配置進程號，進程號僅具備本地意義。

[r1-rip-1]version 1 ----- 選擇 RIP 版本

[r1-rip-1]network 12.0.0.0 ----- 宣告地址，激活接口并發布路由

宣告：

?需要宣告所有直連網段
必須按照主類地址宣告

?RIPv2

[r1]rip 1

[r1-rip-1]version 2

[r1-rip-1]undo summary ---- 關閉自動匯總功能，如果不關閉，宣告的屬于同一個主類的路由就會

自動匯總；該功能在華為上不需要配置，因為華為默認關閉自動匯總功能。

[r1-rip-1]network 192.168.0.0

?RIPv1和RIPv2的區別

更新時是否攜帶掩碼

RIPv1不攜帶真實掩碼
RIPv2攜帶真實掩碼

RIPv2支持自動匯總功能

更新方式

RIPv1使用廣播發送
RIPv2使用組播發送，組播地址224.0.0.9

RIPv2支持手工認證

注：RIP-2要比RIP-1少占用計算機的處理資源，因為計算機在網絡層就可以把攜帶有RIP-2消息的
????????報文丟棄，而必須在傳輸層才能把攜帶有RIP-1消息的報文丟棄。

RIP擴展配置

1. 手工匯總

去往多個可以匯總的目標網段范圍，且具備相同下一跳，則可以不用具體的多個路由條目，僅寫一

條匯總目標的路由即可。

[r1-GigabitEthernet0/0/0]rip summary-address 10.1.0.0 255.255.252.0

2. 缺省路由

一般配置方向為指向與運營商相連的邊界路由器上。

RIP 的缺省路由一般配置在邊界路由器上。

[r2-rip-1]default-route originate

1. 靜默接口

配置了靜默接口的接口無法主動發送數據包，只能被動接受。 ---- 一般配置在連接用戶的接口上 。

當靜默接口接收到 RIP 報文后，會改變接口狀態，恢復數據收發。

[r1-rip-1]silent-interface GigabitEthernet 0/0/0

2. 手工認證

路由器之間的身份核實，需要同時在雙方路由器相連的接口上配置。

[r1-GigabitEthernet0/0/0]rip authentication-mode simple cipher 123456

1. 加快收斂 ---- 減少計時器時間

[r1-rip-1]timers rip 10 60 40----- 三個時間分別對應更新計時器、無效計時器、垃圾收集計時器，單位S

注意：修改時，三個計時器的時間倍數不要改變。

RIP優缺點

優點：配置簡單

缺點：

占用資源過多----30S周期更新
選路不佳----RIP僅依靠跳數進行選路
僅支持小規模網絡
收斂速度慢

RIP的局限性在大型網絡中使用所產生的問題:

RIP的15跳限制，超過15跳的路由被認為不可達

RIP不能支持可變長子網掩碼(VLSM)，導致IP地址分配的低效率

周期性廣播整個路由表，在低速鏈路及廣域網云中應用將產生很大問題

RIP沒有網絡延遲和鏈路開銷的概念，路由選路基于跳數。擁有較少跳數的路由總是被選為最佳路由即使較長的路徑有低的延遲和開銷

RIP沒有區域的概念，不能在任意比特位進行路由匯總一些增強的功能被引入RIP的新版本RIPv2中，RIPv2支持VLSM，認證以及組播更新。但RIPv2的跳數限制以及慢收斂使它仍然不適用于大型網絡文章來源地址http://www.zghlxwxcb.cn/news/detail-773146.html
