功能介紹：

ACL 的全稱為訪問控制列表(Access Control Lists)，俗稱為防火墻，還稱之為包過濾。ACL通過定義一些規則，對網絡設備接口上的數據報文進行控制，根據匹配條件，決定是允許其通過(Permit) 還是丟棄(Deny) 。

?????? 常用的ACL包括：

??????????? 標準訪問控制列表

??????????? 擴展訪問控制列表

????????????????? 命令訪問控制列表

功能介紹：

標準ACL只能匹配源ip地址。

應用場景：

企業進行安全策略設置時，若想控制來自某些IP或某網段的所有流量，如禁止一些IP地址不能訪問所有資源，此時可使用標準ACL。若只想控制來自某些IP或網段的部分流量，如禁止一些IP地址訪問另一個網段，此時可采用擴展ACL。

使用注意：

應用ACL屬于高危操作，如果配置不當將導致部分用戶甚至所有用戶斷網。因此請認真核對配置并建議在允許網絡動蕩的情況下操作。

一、組網需求

禁止內網PC1 192.168.1.2 訪問互聯網，其它地址不受限制

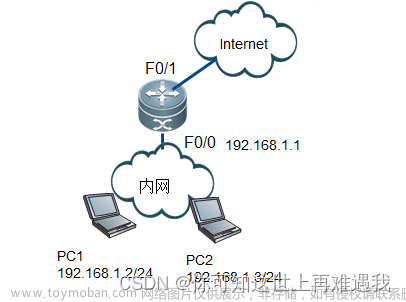

二、組網拓撲

三、配置要點

1、在全局下配置標準ACL

2、在內網口調用

3、保存配置

?四、配置步驟

????? 1、在全局下配置標準ACL

注意：

1）標準ACL的編號范圍：1-99和1300-1999；擴展ACL的編號范圍：100-199和2000-2699。

2）標準ACL只匹配源ip地址，擴展ACL可以匹配數據流的五大元素（源ip地址、目的ip地址、源端口、目的端口、協議號）

3）ACL的匹配順序為從上往下（ACE序號從小到大）匹配ACE條目，若匹配對應的ACE條目后，就執行該ACE條目的行為（允許/拒絕），不會再往下匹配其他ACE條目。

4）ACL最后隱含一條 deny any 的ACE條目，會拒絕所有流量。若是禁止某網段訪問，其他網段均放通，則應該在拒絕流量的ACE配置完成后，再加一條permit any的ACE條目，用來放行其他流量。

Ruijie(config)#ip access-list standard 1 ??????//創建標準acl 1

Ruijie(config-std-nacl)#10 deny 192.168.1.2 0.0.0.0??? //配置序列號10的acl條目，匹配PC1的ip 192.168.1.2（ip地址+反掩碼）

Ruijie(config-std-nacl)#20 permit any ?????//配置允許其它流量

Ruijie(config-std-nacl)#exit

2、在內網口調用

?Ruijie(config)#interface fastEthernet 0/0

Ruijie(config-if-FastEthernet 0/0)#ip access-group 1 in?????? //在內網口應用acl 1

3、保存配置

Ruijie(config-if-FastEthernet 0/0)#end????

Ruijie#write??????? //確認配置正確，保存配置

五、配置驗證

1、分別測試內網PC能否訪問互聯網，若PC1無法訪問互聯網，其它PC正常，則配置正確。

2、查看acl的配置

Ruijie#show access-lists

ip access-list standard 1

?10 deny 192.168.1.2 0.0.0.0

?20 permit any

3、查看acl在接口下的應用

Ruijie#show ip access-group

ip access-group 1 in

Applied On interface FastEthernet 0/0.

功能介紹：

擴展ACL可以匹配數據流的五大元素（源ip地址、目的ip地址、源端口、目的端口、協議號）。

應用場景：

企業進行安全策略設置時，若只想控制來自某些IP或網段的部分流量，如禁止某IP地址打開網頁，即可寫一條擴展的ACL，源是此IP地址，目的IP是所有，目的端口為80（網頁端口為80）的ACL進行控制，此時可采用擴展ACL。

使用注意：

應用ACL屬于高危操作，如果配置不當將導致部分用戶甚至所有用戶斷網。因此請認真核對配置并建議在允許網絡動蕩的情況下操作。

一、組網需求

不允許PC1 訪問100.100.100.100 的web服務（tcp 80端口），其它流量全部放行。

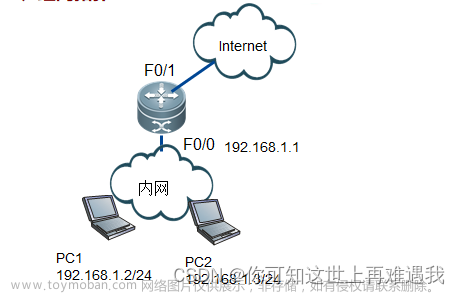

二、組網拓撲

三、配置要點

1、在全局下配置擴展ACL

2、在內網口調用

3、保存配置

四、配置步驟

?????? 1、在全局下配置擴展ACL

1）標準ACL的編號范圍：1-99和1300-1999；擴展ACL的編號范圍：100-199和2000-2699。

2）標準ACL只匹配源ip地址，擴展ACL可以匹配數據流的五大元素（源ip地址、目的ip地址、源端口、目的端口、協議號）

3）ACL的匹配順序為從上往下（ACE序號從小到大）匹配ACE條目，若匹配對應的ACE條目后，就執行該ACE條目的行為（允許/拒絕），不會再往下匹配其他ACE條目。

4）ACL最后隱含一條 deny any 的ACE條目，會拒絕所有流量。若是禁止某網段訪問，其他網段均放通，則應該在拒絕流量的ACE配置完成后，再加一條permit any的ACE條目，用來放行其他流量。

Ruijie(config)#ip access-list extended 100

Ruijie(config-ext-nacl)#10 deny tcp 192.168.1.2 0.0.0.0 100.100.100.100 0.0.0.0 eq 80??? //配置acl拒絕內網 192.168.1.2 的PC訪問 100.100.100.100的80端口

Ruijie(config-ext-nacl)#20 permit ip any any??? //配置允許其它流量（必須配置）

Ruijie(config-ext-nacl)#exit

2、在內網接口上調用

Ruijie(config)#interface fastEthernet 0/0

Ruijie(config-if-FastEthernet 0/0)#ip access-group 100 in????? //接口下調用

3、保存配置

Ruijie(config-if-FastEthernet 0/0)#end????

Ruijie#write??????? //確認配置正確，保存配置

五、配置驗證

1、測試內網PC能否訪問100.100.100.100的web服務，及其他流量訪問，若PC1無法訪問100.100.100.100的web服務，其他流量訪問正常，則配置正確。

2、查看acl的配置

Ruijie#show access-lists

ip access-list extended 100

?10 deny tcp host 192.168.1.2 host 100.100.100.100 eq www

?20 permit ip any any

3、查看acl在接口下的應用

Ruijie#show ip access-group

ip access-group 100 in

Applied On interface FastEthernet 0/0.

功能介紹：

您可以使ACL 基于時間運行，比如讓ACL 在一個星期的某些時間段內生效等。為了達到這個要求，您必須首先配置一個Time-Range。Time-Range 的實現依賴于系統時鐘，如果您要使用這個功能，必須保證系統有一個可靠的時鐘。

應用場景

企業進行安全策略設置時，除了使用標準/擴展ACL匹配IP流量外，若還有需要對時間進行控制，例如企業控制員工上班時間不能訪問互聯網，下班后可以訪問互聯網，那么可以在標準/擴展ACL加上時間匹配。

?使用注意：

一、組網需求

白天上班時間（9：00~12：00及 14：00~18：00），禁止內網PC訪問互聯網，其它時間段可以訪問互聯網，內網之間互訪的流量不受限制。

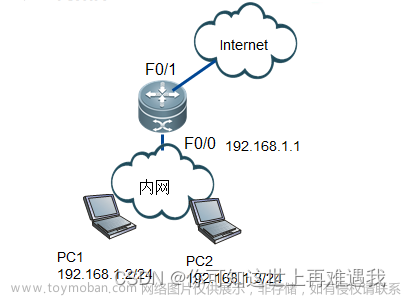

二、組網拓撲

三、配置要點

1、要先配置設備的時間，ACL的生效時間，參照的是本設備的時間

2、時間段不能跨0：00，即如果要寫晚上10：00點到第二天早上7：00的時間段，需要分兩段寫

Ruijie(config)#time-range aaa

Ruijie(config-time-range)#periodic daily 0:00 to 7:00

Ruijie(config-time-range)#periodic daily 22:00 to 23:59

3、標準ACL及擴展ACL都支持基于時間段來控制

四、配置步驟

????? 1、配置設備時間

Ruijie>enable?

Ruijie#clock set 10:00:00 12 1 2012 ????// clock set 小時:分鐘:秒?? 月? 日年

Ruijie#configure terminal??????? // 進入全局配置模式

Ruijie(config)#clock timezone beijing 8??? // 設置設備的時區為東8區

2、配置時間段參數

Ruijie(config)#time-range work ?????//定義一個名字為work的時間段

Ruijie(config-time-range)#periodic daily 9:00 to 12:30

Ruijie(config-time-range)#periodic daily 14:00 to 18:30

Ruijie(config-time-range)#exit

3、配置關聯時間段的ACL

Ruijie(config)#ip access-list extended 100

Ruijie(config-ext-nacl)#10 deny ip 192.168.1.0 0.0.0.255 any time-range work//在work的時間段，拒絕內網192.168.1.0 /24到外網的任何流量

Ruijie(config-ext-nacl)#20 permit ip any any??? //配置允許其它流量（必須配置），ACL最后隱含一條 deny any 語句，會拒絕所有流量

Ruijie(config-ext-nacl)#exit

4、接口下調用

Ruijie(config)#interface fastEthernet 0/0

Ruijie(config-if-FastEthernet 0/0)#ip access-group 100 in????? //在內網口調用配置好的acl 100

5、保存配置

Ruijie(config-if-FastEthernet 0/0)#end????

Ruijie#write??????? // 確認配置正確，保存配置

五、配置驗證

1、通過如上的clock set調整設備的時間，內網PC分別測試是否能夠上互聯網，上班時間（9:00-12:00 14:00-18:00）內網PC不能訪問互聯網，非上班時間，內網PC可以訪問互聯網。

2、查看設備的相應配置

1）查看設備的時間

Ruijie#show clock

10:14:01 beijing Sat, Dec 1, 2012

2）查看acl的配置

Ruijie#show access-lists

ip access-list extended 100

?10 deny ip 192.168.1.0 0.0.0.255 any time-range work (active) ????//acl的狀態為生效，因為當前設備時間為上班時間，當設備時間沒到acl的生效時間時，顯示的acl狀態為inactive

?20 permit ip any any

3）查看acl在接口下的調用

Ruijie#show ip access-group

ip access-group 100 in

Applied On interface FastEthernet 0/0.

功能介紹：

您可以使自反ACL來達到單向訪問的目的。路由器根據由內網始發流量的第三層和第四層信息自動生成一個臨時性的訪問表, 臨時性訪問表的創建依據下列原則： protocol 不變， source-IP 地址， destination-IP 地址嚴格對調， source-port,destination-port 嚴格對調。只有當返回流量的第三、四層信息與先前基于出站流量創建的臨時性訪問表的第三、四層信息嚴格匹配時，路由器才會允許此流量進入內部網絡

應用場景

企業進行安全策略設置時，除了使用標準/擴展ACL匹配IP流量外，若還有單向訪問的需求，則可以使用該功能，只有當一邊網絡主動發起訪問時，才能放通對端的回包，如果對端主動發起訪問，則被acl所拒絕。

使用注意：

一、組網需求

R1的loopback 0地址1.1.1.1 可以主動訪問R3的loopback 0 3.3.3.3；但是R3卻不能主動訪問R1；實現R1到R3單向訪問的需求。。

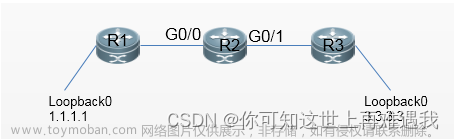

二、組網拓撲

三、配置要點

1、完成各個設備的包含接口ip以及路由的基礎配置

2、在R2上配置自反ACL

四、配置步驟

??????1、完成各個設備的包含接口ip以及路由的基礎配置

略

2、配置自反ACL

R2(config)#ip access-list extended 100

R2(config-ext-nacl)#permit ip host 1.1.1.1 host 3.3.3.3

R2(config)#inter gi0/0

R2(config-if-GigabitEthernet 0/0)#ip access-group 100 in reflect

R2(config)#ip access-list extended 101

R2(config-ext-nacl)#deny ip any any

R2(config)#inter gi0/1

R2(config-if-GigabitEthernet 0/0)#ip access-group 101 in?

五、配置驗證

1、通過上述配置，發現從R1帶源loopback0可以ping通R3的loopback0

R1#ping 3.3.3.3 source 1.1.1.1

Sending 5, 100-byte ICMP Echoes to 3.3.3.3, timeout is 2 seconds:

? < press Ctrl+C to break >

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 10/12/20 ms

2、從R3帶源loopback0不可以ping通R1的loopback0

R3#ping 1.1.1.1?source 3.3.3.3? ? ? ? ? ?

Sending 5, 100-byte ICMP Echoes to 1.1.1.1, timeout is 2 seconds:

? < press Ctrl+C to break >

.....

Success rate is 0 percent (0/5文章來源地址http://www.zghlxwxcb.cn/news/detail-766794.html
