本文詳細介紹了eventtime和watermark，包括watermark的Flink自帶的api實現與自定義的實現，同時以三個示例來展示watermark的實際可能的應用場景。
本文依賴kafka環境可用。
本文分為四個部分，即EventTime與watermark介紹、watermark基本使用、kafka作為數據源的watermark使用示例以及超出最大允許延遲數據的接收實現。

一、事件時間與watermark

1、EventTime介紹

處理時間是指執行相應操作的機器的系統時間。
事件時間是每個事件在其生產設備上發生的時間。

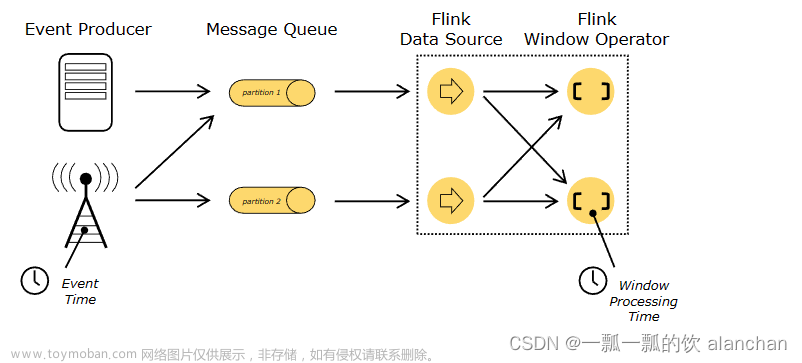

下圖形象的展示了event time 和 processing time的所處階段。一般將Flink data source下的箭頭表示為到達Flink的時間，即injestion time攝入時間。

2、Eventtime與watermark

支持事件時間的流處理器需要一種方法來測量事件時間的進度。例如，當事件時間超過一小時結束時，需要通知構建每小時窗口的窗口運算符，以便操作員可以關閉正在進行的窗口。

事件時間可以獨立于處理時間進行。例如，在一個程序中，操作員的當前事件時間可能略微落后于處理時間（考慮接收事件的延遲），而兩者以相同的速度進行。另一方面，另一個流程序可能會通過快進已經在 Kafka 主題（或其他消息隊列）中緩沖的一些歷史數據，在幾秒鐘的處理中完成數周的事件時間。

Flink 中衡量事件時間進度的機制是水印。水印作為數據流的一部分流動，并帶有時間戳 t。水?。╰） 聲明事件時間已到達該流中的時間 t，這意味著流中不應再有時間戳為 t’ <= t 的元素（即時間戳早于或等于水印的事件）。

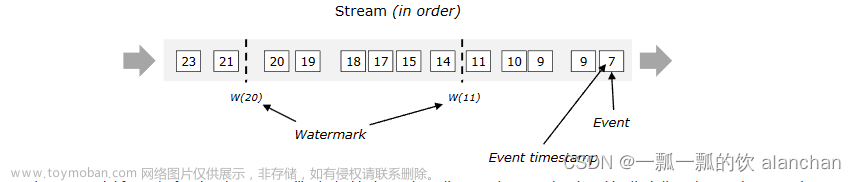

下圖顯示了具有（邏輯）時間戳和內聯流動水印的事件流。在此示例中，事件是按順序排列的（相對于其時間戳），這意味著水印只是流中的周期性標記。

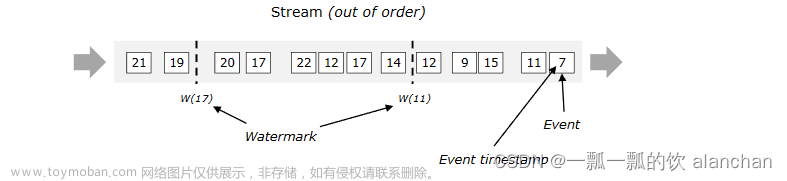

水印對于無序流至關重要，如下圖所示，事件不按其時間戳排序。通常，水印是一種聲明，即到流中的該點，直到某個時間戳的所有事件都應該已到達。水印到達運算符后，運算符可以將其內部事件時鐘提前到水印的值。

3、Watermarks in Parallel Streams

水印在source Function處或緊隨source Function之后生成。source Function的每個并行子任務通常獨立生成其水印。這些水印定義該特定并行源的事件時間。

當水印流經流媒體程序時，當水印到達的時候會觸發事件時間的計算（they advance the event time at the operators where they arrive）。每當operator觸發（advance）其事件時間時，它都會為其后續運算符在下游生成新的水印。

一些運算符使用多個輸入流；例如，union，或 keyBy（…） 或 partition（…） 函數的運算符。此類運算符的當前事件時間是其輸入流的事件時間的最小值。當其輸入流更新其事件時間時，運算符也會更新。

		this.outOfOrdernessMillis = maxOutOfOrderness.toMillis();
		// start so that our lowest watermark would be Long.MIN_VALUE.
		this.maxTimestamp = Long.MIN_VALUE + outOfOrdernessMillis + 1;

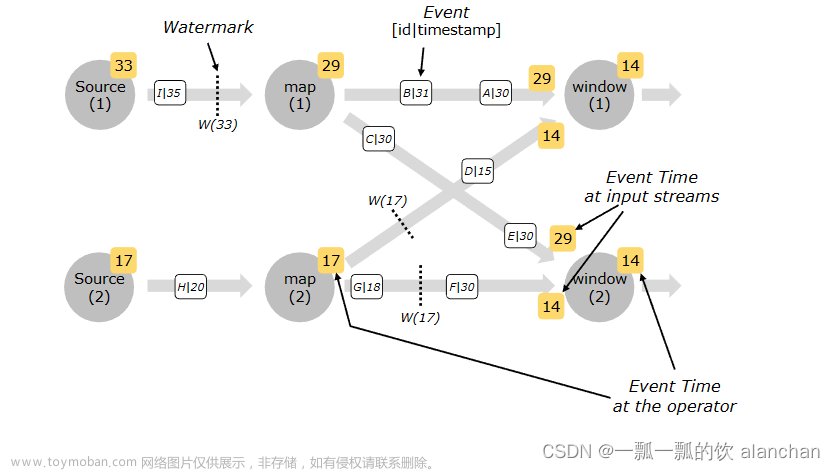

下圖顯示了流經并行流的事件和水印以及跟蹤事件時間的運算符的示例。

4、Lateness延遲

某些元素可能會違反水印條件，這意味著即使在 Watermark（t） 發生之后，也會出現更多時間戳為 t’ <= t 的元素。事實上，在許多現實世界的設置中，某些元素可以任意延遲，因此無法指定某個事件時間戳的所有元素發生的時間。此外，即使延遲是有限制的，通常也不希望將水印延遲太多，因?yàn)檫@會導致事件時間窗口的評估延遲太多。

出于這個原因，流應用可能會明確地期望一些后期元素。延遲元素是在系統的事件時鐘（由水印指示）已經過了延遲元素時間戳的時間之后到達的元素。有關如何在事件時間窗口中使用延遲元素的搜集（一般用OutputTag）與使用視情況而定。代碼示例如下：

DataStream<T> input = ...;

input
    .keyBy(<key selector>)
    .window(<window assigner>)
    .allowedLateness(<time>)
    .<windowed transformation>(<window function>);

5、watermark介紹

watermark就是給數據再額外的加的一個時間列，watermark是個時間戳。

watermark= 數據的事件時間 - 最大允許的延遲時間或亂序時間

watermark= 當前窗口的最大的事件時間 - 最大允許的延遲時間或亂序時間
這樣可以保證watermark水位線會一直上升(變大)，不會下降

• 窗口計算的觸發條件為
  1、窗口中有數據
  2、watermark>= 窗口的結束時間

6、Watermark 策略簡介

使用 Flink API 時需要設置一個同時包含 TimestampAssigner 和 WatermarkGenerator 的 WatermarkStrategy。WatermarkStrategy 工具類中也提供了許多常用的 watermark 策略，并且用戶也可以在某些必要場景下構建自己的 watermark 策略。WatermarkStrategy 接口如下：

public interface WatermarkStrategy<T> extends TimestampAssignerSupplier<T>, WatermarkGeneratorSupplier<T>{

    /**
     * 根據策略實例化一個可分配時間戳的 {@link TimestampAssigner}。
     */
    @Override
    TimestampAssigner<T> createTimestampAssigner(TimestampAssignerSupplier.Context context);

    /**
     * 根據策略實例化一個 watermark 生成器。
     */
    @Override
    WatermarkGenerator<T> createWatermarkGenerator(WatermarkGeneratorSupplier.Context context);
}

通常情況下，不用實現此接口，而是可以使用 WatermarkStrategy 工具類中通用的 watermark 策略，或者可以使用這個工具類將自定義的 TimestampAssigner 與 WatermarkGenerator 進行綁定。例如，想要使用有界無序（bounded-out-of-orderness）watermark 生成器和一個 lambda 表達式作為時間戳分配器，那么可以按照如下方式實現：

WatermarkStrategy
        .<Tuple2<Long, String>>forBoundedOutOfOrderness(Duration.ofSeconds(20))
        .withTimestampAssigner((event, timestamp) -> event.f0);
//其中 TimestampAssigner 的設置與否是可選的，大多數情況下，可以不用去特別指定。例如，當使用 Kafka 或 Kinesis 數據源時，你可以直接從 Kafka/Kinesis 數據源記錄中獲取到時間戳。

7、使用 Watermark 策略

WatermarkStrategy 可以在 Flink 應用程序中的兩處使用

• 第一種是直接在數據源上使用，相比第二種會更好。因?yàn)閿?shù)據源可以利用 watermark 生成邏輯中有關分片/分區（shards/partitions/splits）的信息。使用這種方式，數據源通常可以更精準地跟蹤 watermark，整體 watermark 生成將更精確。直接在源上指定 WatermarkStrategy 意味著必須使用特定數據源接口，參考下文的kafka部分，以及有關每個分區的 watermark 是如何生成以及工作的。
• 第二種是直接在非數據源的操作之后使用，僅當無法直接在數據源上設置策略時，才應該使用第二種方式（在任意轉換操作之后設置 WatermarkStrategy）

final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

DataStream<MyEvent> stream = env.readFile(
        myFormat, myFilePath, FileProcessingMode.PROCESS_CONTINUOUSLY, 100,
        FilePathFilter.createDefaultFilter(), typeInfo);

DataStream<MyEvent> withTimestampsAndWatermarks = stream
        .filter( event -> event.severity() == WARNING )
        .assignTimestampsAndWatermarks(<watermark strategy>);

withTimestampsAndWatermarks
        .keyBy( (event) -> event.getGroup() )
        .window(TumblingEventTimeWindows.of(Time.seconds(10)))
        .reduce( (a, b) -> a.add(b) )
        .addSink(...);

使用 WatermarkStrategy 去獲取流并生成帶有時間戳的元素和 watermark 的新流時，如果原始流已經具有時間戳或 watermark，則新指定的時間戳分配器將覆蓋原有的時間戳和 watermark。

8、處理空閑數據源

如果數據源中的某一個分區/分片在一段時間內未發送事件數據，則意味著 WatermarkGenerator 也不會獲得任何新數據去生成 watermark。
稱這類數據源為空閑輸入或空閑源。在這種情況下，當某些其他分區仍然發送事件數據的時候就會出現問題。由于下游算子 watermark 的計算方式是取所有不同的上游并行數據源 watermark 的最小值，則其 watermark 將不會發生變化。

為了解決這個問題，可以使用 WatermarkStrategy 來檢測空閑輸入并將其標記為空閑狀態。WatermarkStrategy 為此提供了一個工具接口：

WatermarkStrategy
        .<Tuple2<Long, String>>forBoundedOutOfOrderness(Duration.ofSeconds(20))
        .withIdleness(Duration.ofMinutes(1));

9、自定義 WatermarkGenerator

可以針對每個事件去生成 watermark。但是由于每個 watermark 都會在下游做一些計算，因此過多的 watermark 會降低程序性能。

TimestampAssigner 是一個可以從事件數據中提取時間戳字段的簡單函數，但是 WatermarkGenerator 的編寫相對就要復雜一些了，將在接下來的兩小節中介紹如何實現此接口。WatermarkGenerator 接口代碼如下：

/**
 * {@code WatermarkGenerator} 可以基于事件或者周期性的生成 watermark。
 *
 * <p><b>注意：</b>  WatermarkGenerator 將以前互相獨立的 {@code AssignerWithPunctuatedWatermarks}
 * 和 {@code AssignerWithPeriodicWatermarks} 一同包含了進來。
 */
@Public
public interface WatermarkGenerator<T> {

    /**
     * 每來一條事件數據調用一次，可以檢查或者記錄事件的時間戳，或者也可以基于事件數據本身去生成 watermark。
     */
    void onEvent(T event, long eventTimestamp, WatermarkOutput output);

    /**
     * 周期性的調用，也許會生成新的 watermark，也許不會。
     *
     * <p>調用此方法生成 watermark 的間隔時間由 {@link ExecutionConfig#getAutoWatermarkInterval()} 決定。
     */
    void onPeriodicEmit(WatermarkOutput output);
}

watermark 的生成方式本質上是有兩種：周期性生成和標記生成。

• 周期性生成器通常通過 onEvent() 觀察傳入的事件數據，然后在框架調用 onPeriodicEmit() 時發出 watermark。
• 標記生成器將查看 onEvent() 中的事件數據，并等待檢查在流中攜帶 watermark 的特殊標記事件或打點數據。當獲取到這些事件數據時，它將立即發出 watermark。通常情況下，標記生成器不會通過 onPeriodicEmit() 發出 watermark。

1）、自定義周期性 Watermark 生成器

周期性生成器會觀察流事件數據并定期生成 watermark（其生成可能取決于流數據，或者完全基于處理時間）。

生成 watermark 的時間間隔（每 n 毫秒）可以通過 ExecutionConfig.setAutoWatermarkInterval(…) 指定。每次都會調用生成器的 onPeriodicEmit() 方法，如果返回的 watermark 非空且值大于前一個 watermark，則將發出新的 watermark。

如下是兩個使用周期性 watermark 生成器的簡單示例。
Flink 已經附帶了 BoundedOutOfOrdernessWatermarks，它實現了 WatermarkGenerator，其工作原理與下面的 BoundedOutOfOrdernessGenerator 相似。可以在這里參閱如何使用它的內容。

/**
 * 該 watermark 生成器可以覆蓋的場景是：數據源在一定程度上亂序。
 * 即某個最新到達的時間戳為 t 的元素將在最早到達的時間戳為 t 的元素之后最多 n 毫秒到達。
 */
public class BoundedOutOfOrdernessGenerator implements WatermarkGenerator<MyEvent> {
    private final long maxOutOfOrderness = 3500; // 3.5 秒
    private long currentMaxTimestamp;

    @Override
    public void onEvent(MyEvent event, long eventTimestamp, WatermarkOutput output) {
        currentMaxTimestamp = Math.max(currentMaxTimestamp, eventTimestamp);
    }

    @Override
    public void onPeriodicEmit(WatermarkOutput output) {
        // 發出的 watermark = 當前最大時間戳 - 最大亂序時間
        output.emitWatermark(new Watermark(currentMaxTimestamp - maxOutOfOrderness - 1));
    }

}

/**
 * 該生成器生成的 watermark 滯后于處理時間固定量。它假定元素會在有限延遲后到達 Flink。
 */
public class TimeLagWatermarkGenerator implements WatermarkGenerator<MyEvent> {
    private final long maxTimeLag = 5000; // 5 秒

    @Override
    public void onEvent(MyEvent event, long eventTimestamp, WatermarkOutput output) {
        // 處理時間場景下不需要實現
    }

    @Override
    public void onPeriodicEmit(WatermarkOutput output) {
        output.emitWatermark(new Watermark(System.currentTimeMillis() - maxTimeLag));
    }
}

2）、自定義標記 Watermark 生成器

標記 watermark 生成器觀察流事件數據并在獲取到帶有 watermark 信息的特殊事件元素時發出 watermark。

如下是實現標記生成器的方法，當事件帶有某個指定標記時，該生成器就會發出 watermark：

public class PunctuatedAssigner implements WatermarkGenerator<MyEvent> {

    @Override
    public void onEvent(MyEvent event, long eventTimestamp, WatermarkOutput output) {
        if (event.hasWatermarkMarker()) {
            output.emitWatermark(new Watermark(event.getWatermarkTimestamp()));
        }
    }

    @Override
    public void onPeriodicEmit(WatermarkOutput output) {
        // onEvent 中已經實現
    }
}

10、Watermark 策略與 Kafka 連接器

當使用 Apache Kafka 連接器作為數據源時，每個 Kafka 分區可能有一個簡單的事件時間模式（遞增的時間戳或有界無序）。然而，當使用 Kafka 數據源時，多個分區常常并行使用，因此交錯來自各個分區的事件數據就會破壞每個分區的事件時間模式（這是 Kafka 消費客戶端所固有的）。

在這種情況下，你可以使用 Flink 中可識別 Kafka 分區的 watermark 生成機制。使用此特性，將在 Kafka 消費端內部針對每個 Kafka 分區生成 watermark，并且不同分區 watermark 的合并方式與在數據流 shuffle 時的合并方式相同。

例如，如果每個 Kafka 分區中的事件時間戳嚴格遞增，則使用時間戳單調遞增按分區生成的 watermark 將生成完美的全局 watermark。注意，在示例中未使用 TimestampAssigner，而是使用了 Kafka 記錄自身的時間戳。

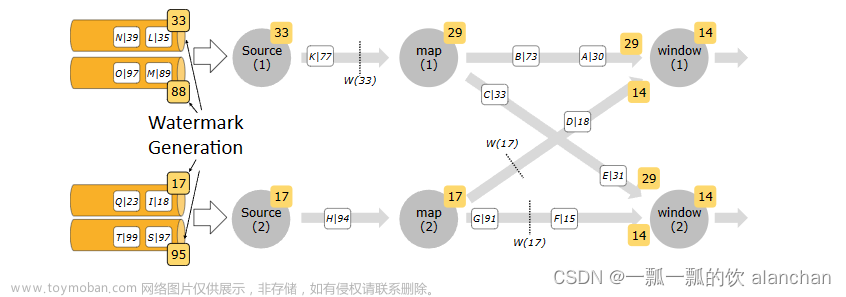

下圖展示了如何使用單 kafka 分區 watermark 生成機制，以及在這種情況下 watermark 如何通過 dataflow 傳播。

//kafka數據源示例，沒有使用withTimestampAssigner
FlinkKafkaConsumer<MyType> kafkaSource = new FlinkKafkaConsumer<>("myTopic", schema, props);
kafkaSource.assignTimestampsAndWatermarks(WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofSeconds(20)));

DataStream<MyType> stream = env.addSource(kafkaSource);

//非kafka數據源示例，使用了withTimestampAssigner
WatermarkStrategy
        .<Tuple2<Long, String>>forBoundedOutOfOrderness(Duration.ofSeconds(20))
        .withTimestampAssigner((event, timestamp) -> event.f0);

11、算子處理 Watermark 的方式

一般情況下，在將 watermark 轉發到下游之前，需要算子對其進行觸發的事件完全進行處理。例如，WindowOperator 將首先計算該 watermark 觸發的所有窗口數據，當且僅當由此 watermark 觸發計算進而生成的所有數據被轉發到下游之后，其才會被發送到下游。換句話說，由于此 watermark 的出現而產生的所有數據元素都將在此 watermark 之前發出。

相同的規則也適用于 TwoInputStreamOperator。但是，在這種情況下，算子當前的 watermark 會取其兩個輸入的最小值。

二、示例1：每5s統計一次地鐵進站每個入口人數

每5s統計一次地鐵進站每個入口人數，最多接受延遲3s的數據
數據結構：進站口、人數和進入時間

1、實現

• bean

import lombok.AllArgsConstructor;
import lombok.Data;
import lombok.NoArgsConstructor;

/**
 * @author alanchan
 *
 */
@Data
@AllArgsConstructor
@NoArgsConstructor
public class Subway {
	private String sNo;
	private Integer userCount;
	private Long enterTime;
}

• 實現

import java.time.Duration;
import java.util.Random;
import java.util.UUID;

import org.apache.commons.lang.time.FastDateFormat;
import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.source.SourceFunction;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;

/**
 * @author alanchan
 * 每10s統計一次地鐵進站每個入口人數
 */
public class WatermarkDemo {

	/**
	 * @param args
	 * @throws Exception
	 */
	public static void main(String[] args) throws Exception {
		FastDateFormat df = FastDateFormat.getInstance("HH:mm:ss");
		// env
		StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
		env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);

		// source
		DataStreamSource<Subway> subwayDS = env.addSource(new SourceFunction<Subway>() {
			private boolean flag = true;

			@Override
			public void run(SourceContext<Subway> ctx) throws Exception {
				Random random = new Random();
				while (flag) {
					String sNo = "No"+random.nextInt(3);
					int userCount = random.nextInt(100);
					// 模擬延遲數據
					long eventTime = System.currentTimeMillis() - random.nextInt(10) * 1000;
					Subway subway = new Subway(sNo, userCount, eventTime);
					System.err.println(subway + " ，格式化后時間 " + df.format(subway.getEnterTime()));

					ctx.collect(subway);
					Thread.sleep(1000);
				}
			}

			@Override
			public void cancel() {
				flag = false;
			}
		});

		// transformation
		// 設置watermark = 當前最大的事件時間 - 最大允許的延遲時間或亂序時間
		SingleOutputStreamOperator<Subway> subwayWithWatermark = subwayDS
				.assignTimestampsAndWatermarks(WatermarkStrategy.<Subway>forBoundedOutOfOrderness(Duration.ofSeconds(3))// 指定最大允許的延遲時間
				.withTimestampAssigner((subway, timestamp) -> subway.getEnterTime()));// 指定eventtime事件時間列

		// 計算窗口
		SingleOutputStreamOperator<Subway> result = subwayWithWatermark
				.keyBy(Subway::getSNo)
				.window(TumblingEventTimeWindows.of(Time.seconds(5)))
				.sum("userCount");

		// sink
		result.print();

		// execute
		env.execute();
	}

}

2、驗證

輸出結果，按照預期計算出了結果

Subway(sNo=No0, userCount=7, enterTime=1689148937760) ，格式化后時間 16:02:17
Subway(sNo=No1, userCount=93, enterTime=1689148933782) ，格式化后時間 16:02:13
Subway(sNo=No2, userCount=21, enterTime=1689148940783) ，格式化后時間 16:02:20
10> Subway(sNo=No1, userCount=93, enterTime=1689148933782)
Subway(sNo=No0, userCount=7, enterTime=1689148936784) ，格式化后時間 16:02:16
Subway(sNo=No0, userCount=53, enterTime=1689148944788) ，格式化后時間 16:02:24
10> Subway(sNo=No0, userCount=14, enterTime=1689148937760)
Subway(sNo=No2, userCount=66, enterTime=1689148944790) ，格式化后時間 16:02:24
Subway(sNo=No2, userCount=97, enterTime=1689148944803) ，格式化后時間 16:02:24
Subway(sNo=No2, userCount=79, enterTime=1689148946807) ，格式化后時間 16:02:26
Subway(sNo=No2, userCount=83, enterTime=1689148945821) ，格式化后時間 16:02:25
Subway(sNo=No0, userCount=84, enterTime=1689148941836) ，格式化后時間 16:02:21
Subway(sNo=No2, userCount=50, enterTime=1689148947852) ，格式化后時間 16:02:27
Subway(sNo=No1, userCount=10, enterTime=1689148942864) ，格式化后時間 16:02:22
Subway(sNo=No0, userCount=20, enterTime=1689148944866) ，格式化后時間 16:02:24
Subway(sNo=No2, userCount=1, enterTime=1689148945877) ，格式化后時間 16:02:25
Subway(sNo=No0, userCount=62, enterTime=1689148953888) ，格式化后時間 16:02:33
3> Subway(sNo=No2, userCount=184, enterTime=1689148940783)
10> Subway(sNo=No0, userCount=157, enterTime=1689148944788)
3> Subway(sNo=No2, userCount=213, enterTime=1689148946807)
10> Subway(sNo=No1, userCount=10, enterTime=1689148942864)
。。。。。。

三、示例2：kafka數據源，每10s統計一次地鐵進站每個入口人數

注意該示例中，發送數據時不需要eventtime，flink會以kafka發送數據的時間戳為eventtime，也不需要withTimestampAssigner指定eventtime，詳見實現源碼。
每10s統計一次地鐵進站每個入口人數，最多接受延遲3s的數據
數據結構：進站口、人數

1、maven依賴

		<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-connector-kafka_2.12</artifactId>
			<version>${flink.version}</version>
		</dependency>
		<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-sql-connector-kafka_2.12</artifactId>
			<version>${flink.version}</version>
		</dependency>
		<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-connector-jdbc_2.12</artifactId>
			<version>${flink.version}</version>
		</dependency>
		<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-csv</artifactId>
			<version>${flink.version}</version>
		</dependency>
		<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-json</artifactId>
			<version>${flink.version}</version>
		</dependency>

2、實現

• bean

import lombok.AllArgsConstructor;
import lombok.Data;
import lombok.NoArgsConstructor;

/**
 * @author alanchan
 *
 */
@Data
@AllArgsConstructor
@NoArgsConstructor
public class Subway {
	private String sNo;
	private Integer userCount;
}

• 實現

import java.time.Duration;
import java.util.Properties;

import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.common.functions.MapFunction;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.streaming.connectors.kafka.FlinkKafkaConsumer;
import org.apache.flink.streaming.util.serialization.SimpleStringSchema;

/**
 * @author alanchan
 *
 */
public class KafkaWatermarkDemo {

	/**
	 * @param args
	 * @throws Exception
	 */
	public static void main(String[] args) throws Exception {
		// env
		StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
		env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);
		// source
		// 準備kafka連接參數
		Properties props = new Properties();
		props.setProperty("bootstrap.servers", "server1:9092");
		props.setProperty("group.id", "flink");
		props.setProperty("auto.offset.reset", "latest");
		props.setProperty("flink.partition-discovery.interval-millis", "5000");
		props.setProperty("enable.auto.commit", "true");
		props.setProperty("auto.commit.interval.ms", "2000");
		// 使用連接參數創建FlinkKafkaConsumer/kafkaSource
		FlinkKafkaConsumer<String> kafkaSource = new FlinkKafkaConsumer<String>("t_kafkasource", new SimpleStringSchema(), props);
		// 使用kafkaSource
		DataStream<Subway> subwayDS = env.addSource(kafkaSource).map(new MapFunction<String, Subway>() {

			@Override
			public Subway map(String value) throws Exception {
				String[] arr = value.split(",");

				return new Subway(arr[0], Integer.parseInt(arr[1]));
			}
		});

		// transformation
		// 設置watermark = 當前最大的事件時間 - 最大允許的延遲時間或亂序時間
		SingleOutputStreamOperator<Subway> subwayWithWatermark = subwayDS
		.assignTimestampsAndWatermarks(WatermarkStrategy.<Subway>forBoundedOutOfOrderness(Duration.ofSeconds(3))// 指定最大允許的延遲時間
		);

		// 計算窗口
		SingleOutputStreamOperator<Subway> result = subwayWithWatermark.keyBy(Subway::getSNo).window(TumblingEventTimeWindows.of(Time.seconds(10))).sum("userCount");

		// sink
		result.print();

		// execute
		env.execute();

	}

}

3、驗證

1）、驗證步驟

1、啟動kafka，創建topic
2、啟動應用程序
3、在kafka命令行中輸入符合格式要求的數據
4、觀察應用程序的控制臺輸出

2）、驗證

啟動kafka、創建topic、啟動應用程序不再贅述，如果不清楚的參考本人kafka專欄。
1、在kafka命令控制臺輸入數據

kafka-console-producer.sh --broker-list server1:9092 --topic t_kafkasource

[alanchan@server1 onekeystart]$ kafka-console-producer.sh --broker-list server1:9092 --topic t_kafkasource
>1,2
>1,3
>1,4
>1,5
>1,6
>1,7
>2,4
>2,6
>2,8
>3,6

2、觀察應用程序中的控制臺輸出

7> Subway(sNo=1, userCount=20)
4> Subway(sNo=2, userCount=18)
7> Subway(sNo=1, userCount=7)

四、示例3：處理延遲數據超過能接受的時間，每10s統計一次地鐵進站每個入口人數

每10s統計一次地鐵進站每個入口人數，最多接受延遲3s的數據，超過可接受范圍則另外接收。
一般而言，針對延遲超過計算窗口的數據處理方式不同，視具體的情況而定。
本示例僅僅是打印出來。
數據結構：進站口、人數和進入時間

1、實現

• bean

import lombok.AllArgsConstructor;
import lombok.Data;
import lombok.NoArgsConstructor;

/**
 * @author alanchan
 *
 */
@Data
@AllArgsConstructor
@NoArgsConstructor
public class Subway {
	private String sNo;
	private Integer userCount;
	private Long enterTime;

}

• 實現

import java.time.Duration;
import java.util.Random;
import java.util.UUID;

import org.apache.commons.lang.time.FastDateFormat;
import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.common.typeinfo.TypeInformation;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.source.SourceFunction;
import org.apache.flink.streaming.api.functions.source.SourceFunction.SourceContext;
import org.apache.flink.streaming.api.scala.OutputTag;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;

/**
 * @author alanchan
 *
 */
public class WatermarkLatenessDemo {

	/**
	 * @param args
	 * @throws Exception
	 */
	public static void main(String[] args) throws Exception {
		FastDateFormat df = FastDateFormat.getInstance("HH:mm:ss");
		// env
		StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
		env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);

		// source
		DataStreamSource<Subway> subwayDS = env.addSource(new SourceFunction<Subway>() {
			private boolean flag = true;

			@Override
			public void run(SourceContext<Subway> ctx) throws Exception {
				Random random = new Random();
				while (flag) {
					String sNo = "No" + random.nextInt(3);
					int userCount = random.nextInt(100);
					// 模擬延遲數據
					long eventTime = System.currentTimeMillis() - random.nextInt(20) * 1000;
					Subway subway = new Subway(sNo, userCount, eventTime);
					System.err.println(subway + " ，格式化后時間 " + df.format(subway.getEnterTime()));

					ctx.collect(subway);
					Thread.sleep(1000);
				}
			}

			@Override
			public void cancel() {
				flag = false;
			}
		});

		// transformation
		// 設置最大允許延遲時間3s
		SingleOutputStreamOperator<Subway> orderDSWithWatermark = subwayDS.assignTimestampsAndWatermarks(
				WatermarkStrategy.<Subway>forBoundedOutOfOrderness(Duration.ofSeconds(3)).withTimestampAssigner((subway, timestamp) -> subway.getEnterTime())// 指定事件時間列
		);

		// 接收延遲超過允許范圍內的數據，供其他方式處理
		OutputTag<Subway> latenessData = new OutputTag<Subway>("seriousLateData", TypeInformation.of(Subway.class));

		SingleOutputStreamOperator<Subway> result1 = orderDSWithWatermark.keyBy(Subway::getSNo).window(TumblingEventTimeWindows.of(Time.seconds(10)))
				.allowedLateness(Time.seconds(3)).sideOutputLateData(latenessData).sum("userCount");

		DataStream<Subway> result2 = result1.getSideOutput(latenessData);

		// sink
		result1.print("延遲（含正常）在計算窗口內數據");
		result2.print("延遲不在計算窗口內數據");

		// execute
		env.execute();

	}

}

2、驗證

驗證比較簡單，就是由系統自己生成數據，然后觀察應用程序的控制臺的輸出是否與預期一致，經驗證，本示例與預期一致。

Subway(sNo=No1, userCount=44, enterTime=1689152768384) ，格式化后時間 17:06:08
Subway(sNo=No1, userCount=24, enterTime=1689152764407) ，格式化后時間 17:06:04
Subway(sNo=No1, userCount=29, enterTime=1689152774418) ，格式化后時間 17:06:14
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No1, userCount=68, enterTime=1689152768384)
Subway(sNo=No1, userCount=83, enterTime=1689152767430) ，格式化后時間 17:06:07
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No1, userCount=151, enterTime=1689152768384)
Subway(sNo=No0, userCount=19, enterTime=1689152759435) ，格式化后時間 17:05:59
延遲不在計算窗口內數據:10> Subway(sNo=No0, userCount=19, enterTime=1689152759435)
Subway(sNo=No1, userCount=32, enterTime=1689152760443) ，格式化后時間 17:06:00
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No1, userCount=183, enterTime=1689152768384)
Subway(sNo=No0, userCount=56, enterTime=1689152775459) ，格式化后時間 17:06:15
Subway(sNo=No1, userCount=12, enterTime=1689152778472) ，格式化后時間 17:06:18
Subway(sNo=No1, userCount=26, enterTime=1689152776475) ，格式化后時間 17:06:16
Subway(sNo=No0, userCount=49, enterTime=1689152772488) ，格式化后時間 17:06:12
Subway(sNo=No2, userCount=93, enterTime=1689152767500) ，格式化后時間 17:06:07
延遲不在計算窗口內數據:3> Subway(sNo=No2, userCount=93, enterTime=1689152767500)
Subway(sNo=No1, userCount=26, enterTime=1689152779502) ，格式化后時間 17:06:19
Subway(sNo=No2, userCount=63, enterTime=1689152782512) ，格式化后時間 17:06:22
Subway(sNo=No1, userCount=73, enterTime=1689152775526) ，格式化后時間 17:06:15
Subway(sNo=No0, userCount=46, enterTime=1689152783539) ，格式化后時間 17:06:23
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No0, userCount=105, enterTime=1689152775459)
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No1, userCount=166, enterTime=1689152774418)
Subway(sNo=No2, userCount=72, enterTime=1689152779552) ，格式化后時間 17:06:19
延遲（含正常）在計算窗口內數據:3> Subway(sNo=No2, userCount=72, enterTime=1689152779552)
Subway(sNo=No0, userCount=43, enterTime=1689152774553) ，格式化后時間 17:06:14
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No0, userCount=148, enterTime=1689152775459)
Subway(sNo=No2, userCount=1, enterTime=1689152781567) ，格式化后時間 17:06:21
Subway(sNo=No2, userCount=49, enterTime=1689152775582) ，格式化后時間 17:06:15
延遲（含正常）在計算窗口內數據:3> Subway(sNo=No2, userCount=121, enterTime=1689152779552)
Subway(sNo=No1, userCount=4, enterTime=1689152782591) ，格式化后時間 17:06:22
Subway(sNo=No2, userCount=79, enterTime=1689152778604) ，格式化后時間 17:06:18
延遲（含正常）在計算窗口內數據:3> Subway(sNo=No2, userCount=200, enterTime=1689152779552)
Subway(sNo=No2, userCount=11, enterTime=1689152794608) ，格式化后時間 17:06:34
延遲（含正常）在計算窗口內數據:3> Subway(sNo=No2, userCount=64, enterTime=1689152782512)
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No1, userCount=4, enterTime=1689152782591)
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No0, userCount=46, enterTime=1689152783539)
Subway(sNo=No1, userCount=47, enterTime=1689152784620) ，格式化后時間 17:06:24
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No1, userCount=51, enterTime=1689152782591)
Subway(sNo=No0, userCount=12, enterTime=1689152788634) ，格式化后時間 17:06:28
延遲（含正常）在計算窗口內數據:10> Subway(sNo=No0, userCount=58, enterTime=1689152783539)
Subway(sNo=No0, userCount=71, enterTime=1689152790634) ，格式化后時間 17:06:30
Subway(sNo=No0, userCount=83, enterTime=1689152799635) ，格式化后時間 17:06:39
Subway(sNo=No0, userCount=11, enterTime=1689152799649) ，格式化后時間 17:06:39
Subway(sNo=No1, userCount=77, enterTime=1689152786650) ，格式化后時間 17:06:26
延遲不在計算窗口內數據:10> Subway(sNo=No1, userCount=77, enterTime=1689152786650)
Subway(sNo=No0, userCount=6, enterTime=1689152802662) ，格式化后時間 17:06:42
Subway(sNo=No1, userCount=87, enterTime=1689152791668) ，格式化后時間 17:06:31

以上，詳細介紹了eventtime和watermark，包括watermark的Flink自帶的api實現與自定義的實現，同時以三個示例來展示watermark的實際可能的應用場景。文章來源地址http://www.zghlxwxcb.cn/news/detail-631217.html

到了這里，關于7、Flink四大基石之Time和WaterMaker詳解與詳細示例（watermaker基本使用、kafka作為數據源的watermaker使用示例以及超出最大允許延遲數據的接收實現）的文章就介紹完了。如果您還想了解更多內容，請?jiān)谟疑辖撬阉鱐OY模板網以前的文章或繼續瀏覽下面的相關文章，希望大家以后多多支持TOY模板網！
