前言
因?yàn)槿ツ觌娰悘?qiáng)制使用TI芯片，所以最近在閑魚上淘了一塊MSP432E401Y準備學習。吃了沒文化的虧，這款MSP432的資料實在太少了，網上僅有的一些資料也是P系列的，實在是很頭疼。所以在次記錄一下自己的學習過程，為想學這款板子的伙伴避一些坑。
芯片：MSP432E401Y
開發環境：keil5
一、開發環境的搭建
TI的芯片大多用ccs開發，但我是從stm32學起，一直用的keil。而MSP432恰好是基于ARM內核的，所以也是可以使用keil開發的。
芯片包的下載
說來奇怪的很，在keil官網上只有并沒提供MSP432的芯片包，不知道咋搞得。
下面提供另一種下載MSP432芯片包的方式
1.首先，打開keil
2.點擊最右邊的那個圖標
3.在這里，我們點擊Packs,選擇Check For Updates
4.等待更新ing，更新完成之后我們就可以看到出現了很多TI公司的芯片支持包
5.綠色是代表已經安裝成功了。但這個時候你們的是灰色的，接下來點擊你需要的芯片包，我們當然就是選擇MSP432E系列了。
這個時候在右側的界面中。我們點擊Install。
因?yàn)槲乙呀?jīng)下載了，所以我現在界面的Install被Up to data代替了
這里換一個沒安裝的芯片包給大家演示
6.我們點擊安裝，如何默認next就完成了
這是最好的辦法，方便安裝你所需要的的任何支持keil開發的芯片包
以防出現問題，我也會在文末提供MSP432E的芯片包的百度網盤鏈接
二、下載TI公司提供的SDK
TI公司還是比較人性化的，他們提供了MSP432E的SDK，上面有著珍貴的外設驅動和部分例程代碼（有必要吐槽，寫的過于簡單，是達不到實際開發需求的）。為什么說珍貴呢，因?yàn)槿W(wǎng)除此之外幾乎找不著其他資料了。
如果還能回頭的話，聽我一句勸，至少換MSP432P
如果回不了頭，咱們就一起沖他媽的
SDK的百度網盤鏈接，我會在文末提供。
三、新建工程
現在就到了最后，也是最關鍵的一步了。新建一個空的工程。這也是我踩過的一個大坑，網上為數不多提供的點燈工程基本上都是不完善的。為此我在CSDN上下了好幾份，太坑人了?。?！
還記得剛剛提到的SDK嗎，我們?nèi)绻陆üこ叹偷糜玫剿?。因?yàn)檫^程也是挺繁瑣的，大家用keil開發MSP432E的苦日子還在后面呢，所以我在文末會提供給大家一個完全好使的點燈工程。
四、讓我們一起點出個未來吧?。?！
如果不出意外的話，打開點燈的工程會出現下面這個界面
有兩個地方講一下
1.左側的目錄結構
有這么兩個文件夾，他們暫時是空的。這個我個人寫工程的一個小習慣，一個用來存放應用層代碼，一個用來存放驅動層代碼。
這樣的話是比較方便移植的，因?yàn)槲覀冎恍枰薷尿?qū)動層的代碼，就可以適用于各個平臺。
2.幾個函數的作用
可以看到這里面涉及到了三個函數
有經驗的小伙伴看字面也大概知道意思
什么？你是小白?。。≡趺锤业膯?，居然用432做自己的初學板。
開個玩笑，接下來我們看看這個函數
int main(void)
{
SysCtlPeripheralEnable(SYSCTL_PERIPH_GPION);
GPIOPinTypeGPIOOutput(GPIO_PORTN_BASE, GPIO_PIN_0);
while(1)
{
GPIOPinWrite(GPIO_PORTN_BASE, GPIO_PIN_0, GPIO_PIN_0);
}
}
第一個函數，開啟對應GPIO的時鐘，SYSCTL_PERIPH_GPION這就是表示GPION
SysCtlPeripheralEnable(SYSCTL_PERIPH_GPION);
第二個函數，設置GPIO為輸出方向
沒錯，他只有這一句話，習慣STM32開發的小伙伴都驚呆老鐵，搞不懂這是什么表演
像32他們都是定義一個結構體，里面有著需要設置的各種參數
但其實MSP432也有對應的函數去設置上拉、下拉、開漏等等，這個之后再講
先做好心理準備，和32區別很大
GPIOPinTypeGPIOOutput(GPIO_PORTN_BASE, GPIO_PIN_0);
第三個函數：往對應的IO口寫值
還是32的小伙伴，是不是看著既熟悉有陌生呀！咋眼一瞅是和32很像，但一看第三個參數就奇了怪，居然不是0,1是這么個玩意
對，在MSP432里，第三個參數和第二個參數一樣的時候代表往對應IO寫1，第三個參數是0的時候代表往IO寫0
其實很好理解，我們只要找到GPIO_PIN_0的定義就可以發現，這個函數不是對單個位進行操作的，他是對一個寄存器組進行操作的。
GPIOPinWrite(GPIO_PORTN_BASE, GPIO_PIN_0, GPIO_PIN_0);
燒錄工程

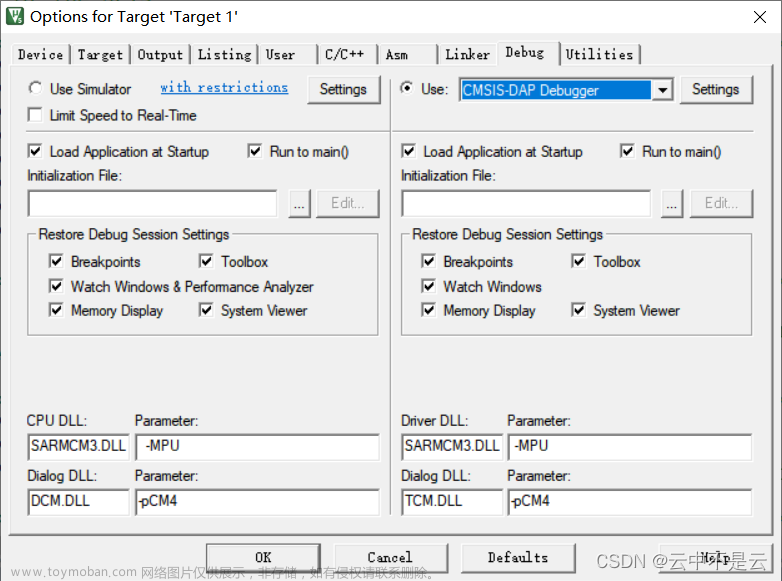

接下來是代碼的燒錄。這里也是有小講究的。TI的板子都是自帶仿真器的，所以我們不需要額外的STlink這些仿真器下載，直接使用串口線就可以了。
選擇CMSIS-DAP
好了，現在就可以正常的燒錄工程了。
太好了，在學習單片機的路上，點亮燈就意味著成功了一大半?。?！
文章來源：http://www.zghlxwxcb.cn/news/detail-607419.html
下載鏈接
三個文件都在里面
芯片包、SDK開發包、點燈工程
鏈接：https://pan.baidu.com/s/1Rx0_FB1mJ1P8TKtr7x1HYw
提取碼：c52s文章來源地址http://www.zghlxwxcb.cn/news/detail-607419.html
