ArcGIS空間數據的轉換與處理——投影變換

原始數據往往由于在數據結構、數據組織、數據表達等方面與用戶需求不一致而要進行轉換與處理。本節主要介紹 ArGIS 中數據的投影變換內容。

1.概述

由于數據源的多樣性，當數據的空間參考系統 (坐標系統、投影方式) 與需求不一致時，就需要對數據進行投影變換。同樣，在完成本身有投影信息的數據采集時為了保證數據的完整性和易交換性，要定義數據投影。

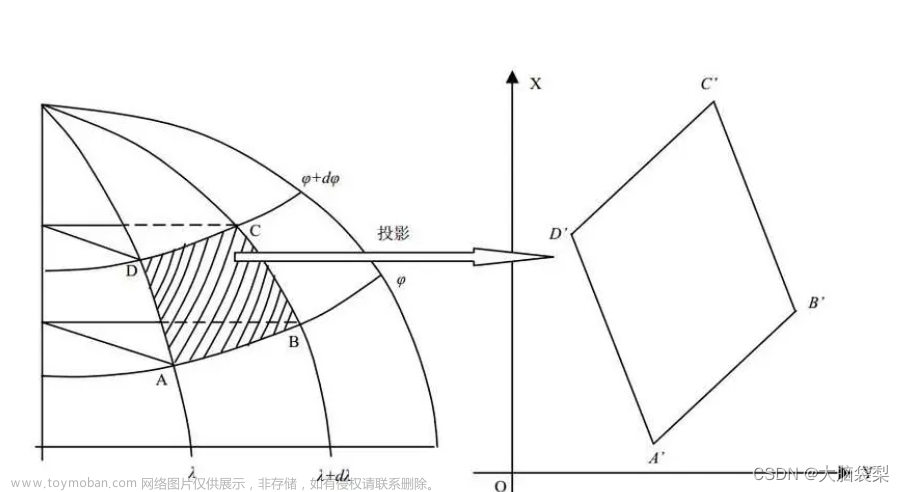

地球是一個不規則的球體，為了能夠?qū)⑵浔砻鎯?nèi)容顯示在平面上，就必須將球面地理坐標系統變換到平面投影坐標系統。因此，運用地圖投影方法，建立地球表面上和平面上點的函數關系，使地球表面上由地理坐標確定的點，在平面上有一個與它相對應的點。地圖投影的使用保證了空間信息在地域上的連續性和完整性。

當系統使用的數據取自不同地圖投影的圖幅時，需要將一種投影數據轉換為所需投影的坐標數據。投影轉換的方法可以采用正解變換、反解變換和數值變換三種方法。
正解變換：
通過建立一種投影變換為另一種投影的嚴密或近似的解析關系式，直接由一種投影的數字化坐標x、y變換到另一種投影的直角坐標X、Y。
反解變換：
即由一種投影的坐標反解出地理坐標 (x、y→B、L)，然后再將地理坐標代入另一種投影的坐標公式中(B、L→X、Y)，從而實現由一種投影坐標到另一種投影坐標的變換 (t、y→X、Y)。
數值變換:
根據兩種投影在變換區內的若干同名數字化點，采用插值法、有限差分法、最小二乘法、有限元法和待定系數法等，從而實現由一種投影坐標到另一種投影坐標的變換。

目前，大多數 GIS 軟件是采用正解變換法完成不同投影之間的轉換，并支持常見投影之間的轉換。

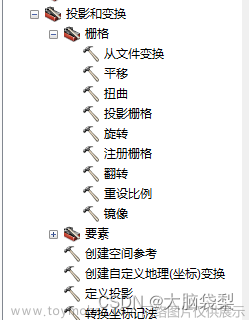

借助 ArcToolbox **【投影和變換】**工具集中的工具 ，可以實現定義及變換數據的空間參照系統，以及柵格數據的多種變換，如翻轉(Flip)、旋轉(Rotate)和移動 (Shift) 等操作。

2.定義投影

定義投影，指按照地圖信息源原有的投影方式，為數據添加投影信息。具體操作如下面六步。

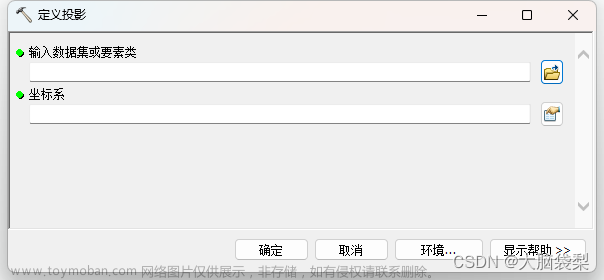

①選擇數據管理工具–投影和變換–定義投影，打開定義投影對話框；
②在輸入數據集或要素類文本框中選擇需要定義投影的數據；

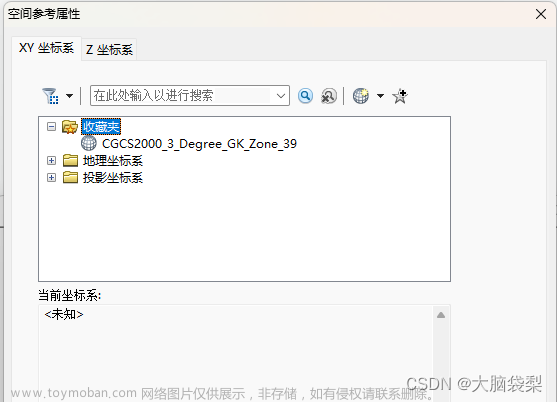

③坐標系文本框顯示為空白或Unknown，表明原始數據沒有定義坐標系統。單擊旁邊的圖標，打開空間參考屬性對話框，設置數據的投影參數。

④定義投影有三種方法:
第一，單擊選擇按鈕，打開瀏覽坐標系對話，為數據選擇坐標系統。其中坐標系統分為**地理坐標系統 (Gegraphic Coordinate Systems)、垂直坐標系統(Vertical Coordinate Systems) 和投影坐標系統 (Projected Coordinate Systems)**三種類型。地理坐標系統利用地球表面的經度表示，投影坐標系統利用數學換算將三位地球表面的經緯度坐標轉換到二維平面上；垂直坐標系可以定義高度或深度值的原點。在定義坐標系統之前，要了解數據的來源，以便選擇合適的坐標系統。

第二，當已知原始數據與某一數據的投影相同時，可單擊選擇導入，瀏覽具有某坐標系統的數據，用該數據的投影信息來定義原始數據。

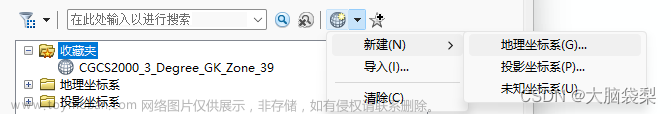

第三，單擊新建–新建坐標系統。同樣可以新建地理坐標系統和投影坐標系統。定義地理坐標系統包括定義或選擇參考橢球體、測量單位和起算經線。定義坐標系統，需要選擇投影類型、設置投影參數及測量單位等。因?yàn)橥队白鴺?biāo)系統是以地理坐標系統為基礎的，在定義投影坐標系統時，還需要選擇或新建一個地理坐標系統，單擊新建，打開新建地理坐標系對話，新建地坐標系統。
⑤定義投影后，單擊完成，返回上一級對話框，在地理坐標系下的窗口中可瀏覽投影的詳細信息。單擊修改可修改已定義的投影，單擊清除則清除原有投影，以便重新定義投影。
⑥單擊確定，完成操作。

3.投影變換

投影變換是將一種地圖投影轉換為另一種地圖投影，主要包括投影類型、投影參數或橢球體等的改變。在 ArcToolbox 的數據管理工具里的投影和變換工具集中分為柵格和**矢量(要素類)**兩種類型的投影變換，其中對柵格數據實施投影變換時，要進行重采樣處理。

3.1柵格數據的投影變換

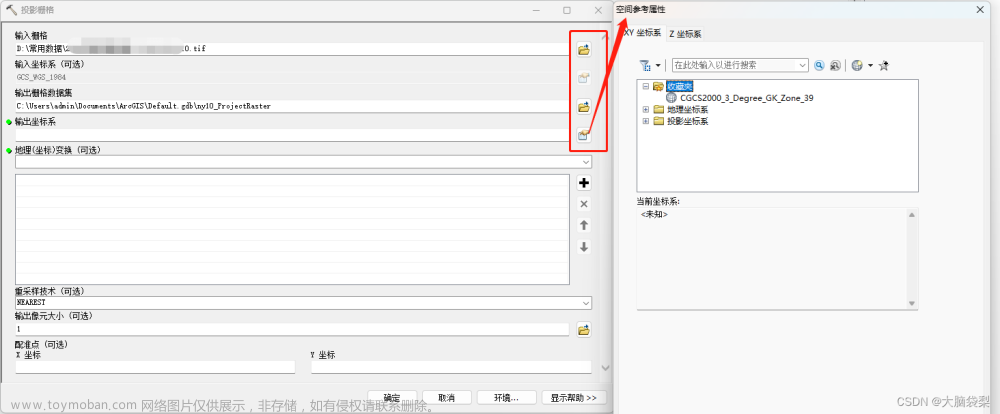

①選擇數據管理工具–投影和變換–柵格–投影柵格工具，打開投影柵格對話框；

②在輸入柵格文本框中指定需進行投影變換的柵格數據，該柵格數據必須已經具有投影信息，若沒有則在輸入坐標系中指定數據的原始投影信息；
③在輸出柵格數據集文本框鍵入輸出的格數據的路徑與名稱；
④單擊輸出坐標系文本旁邊的圖標，打開空間參考屬性對話框，定義輸出數據的投影。

⑤變換柵格數據的投影類型，需要重采樣數據。重采樣技術是可選項，用以選擇柵格數據在新的投影類型下的重采樣方式，默認狀態是 NEAREST，即最鄰近采樣法。
⑥輸出像元大小定義輸出數據的柵格大小，默認狀態下與原數據柵格大小相同，支持直接設定柵格大小；或通過選擇某柵格數據來定義柵格大小，則輸出數據的柵格大小與該數據相同。
(7)單擊確定按鈕，完成操作。

3.2矢量數據的投影變換

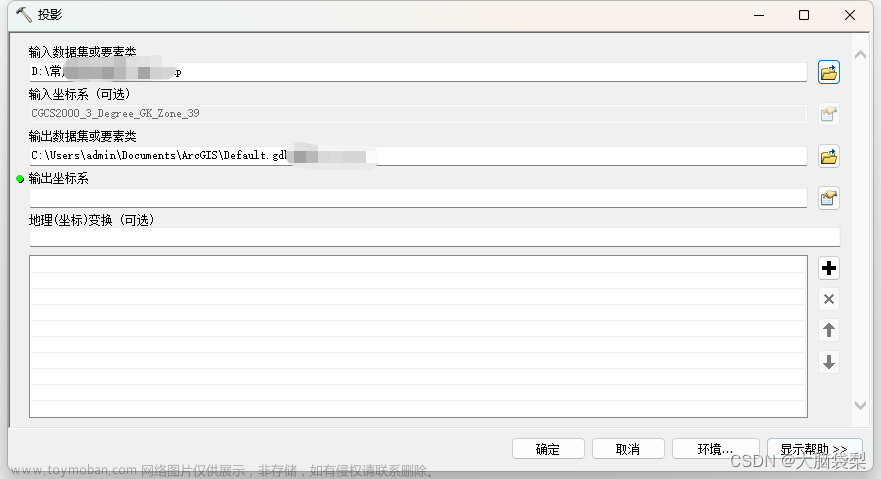

①選擇數據管理工具–投影和變換–要素–投影工具，打開投影對話框；

②在輸入數據集或要素類文本中選擇進行投影變的量數據。如果輸入的數據本身沒有投影信息，則需通過單擊圖標，在輸入坐標系中定義原始數據的投影；若原始數據有投影，則系統自動讀出相關信息并顯示在輸入坐標系中。
