江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）

2年前作者：0×1×0分類：Toy博客閱讀(92)違法舉報

這篇具有很好參考價值的文章主要介紹了江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）。希望對大家有所幫助。如果存在錯誤或未考慮完全的地方，請大家不吝賜教，您也可以點擊"舉報違法"按鈕提交疑問。

本篇文章是根據B站UP主江科大自化協的教學視頻STM32入門教程-2023持續更新中，在了解、學習與實操后整理的學習筆記，內容部分來自UP主的課程資料，并包含了一些個人的理解，如有謬誤歡迎指正，詳細知識點可以觀看UP主的視頻進行了解。
希望大家都能早日掌握單片機。

一、前置知識（C語言）

1、指針

（1）基本概念

? 計算機的內存中每個存儲單元都是有序的，且都是按字節編碼的，字節是最小的存儲單位。在程序中我們定義的變量存儲于類似的緩存中，不過緩存位于CPU內部，且速度更快，同樣每個存儲單元也有對應編碼，我們稱其為地址，而指針即為地址。

? 指針是一種數據類型，是地址，指針變量即為存儲地址的變量，其定義形式為：

//數據類型 *指針名
int *x;
float *f;
char *ch;
//如上，就分別定義了int、float和char類型的指針變量

由上面的例子可以得到，指針變量也是有數據類型的，因?yàn)椴煌瑪?shù)據類型占的地址空間不同，所以指針變量的類型應與它將指向的變量數據類型相同。

（2）指針變量的使用

Ⅰ、指針變量的聲明(初始化)

? 在聲明指針變量時，如果不一開始就賦值的話，可能會導致較為嚴重的錯誤：

int *p;
*p = 100;
//如上，因?yàn)橹羔樧兞繜o(wú)初值，“100”的值賦給的緩存地址是不確定（隨機）的，這樣有可能導致一些重要的緩存位置的數據被替換導致數據丟失出錯

? 因此建議聲明時賦空（“NULL”），避免出錯：

int *p = NULL;//等同于int *p = 0;
*p = 100;

聲明指針變量時一定要先初始化，否則可能會導致出錯。

Ⅱ、相關運算符

取地址運算符&：?jiǎn)文窟\(yùn)算符&是用來取操作對象的地址。例：&i 為取變量 i 的地址。對于常量表達式、寄存器變量不能取地址（因?yàn)樗鼈兇鎯?chǔ)在存儲器中，沒有地址）；
指針運算符*（間接尋址符）：與&為逆運算，作用是通過操作對象的地址，獲取存儲的內容。例：x = &i，x 為 i 的地址，間接尋址x 則為通過 i 的地址，獲取 i 的內容；
關系：*x = &x；

代碼示例：

int a;//聲明了一個普通變量a
int *pa;//聲明一個指針變量，指向變量a的地址
pa = &a;//通過取地址符&，獲取a的地址，賦值給指針變量
printf("%d",*pa);//通過間接尋址符，獲取指針指向的內容

注意：聲明中的*符號和其他情況下使用的意義不同，聲明中的僅僅表示聲明的變量為指針變量，另起一行賦值時不需要帶上星號；其他情況下為指針運算符，通過操作對象的地址，獲取存儲的內容；為符號的復用。

（3）指針與數組

Ⅰ、相同點

數組名是數組第一個元素的地址，即

char str[6]={0,1,2,3,4,5};
char *P=str;
//輸入第一個元素,以下兩條語句功能相同
scanf("%s\n",str);
scanf("%s\n",p);
//打印第一個元素,以下兩條語句功能相同
printf("%s",*str);
printf("%s",*p);

Ⅱ、不同點

數組名只是一個地址（常量，不可變），而指針是一個左值（可變）。

（C語言的術語lvalue左值指用于識別或定位一個存儲位置的標識符，必須是可改變的。）

char str[6]={0,1,2,3,4,5};
char *P=str;
//輸入第二個元素
//scanf("%s\n",str+1);此為錯誤的用法
scanf("%s\n",p+1);
//打印第二個元素
//printf("%s",*(str+1);此為錯誤的用法
printf("%s",*(p+1));

注意：p+1并不是簡單地將地址加1，而是指向數組的下一個元素。

2、結構體

（1）基本概念

? 結構體是一種構造數據類型。數組是同種類型的數據的集合，那么結構體就是不同類型的數據組合成的整體。其定義形式如下：

struct 結構體名稱
{
    //結構體成員可以是一種基本的數據類型，也可以是數組，或者另一個結構體
    結構體成員1；
    結構體成員2；
    結構體成員3；
    ……
}；

注意：大括號后面的分號不能少，這是一條完整的語句。

（2）定義結構體變量

? 結構體聲明僅是進行一個框架的描繪，并不會為其分配存儲空間，直到定義一個結構體變量。

Ⅰ、基本方式

? 定義形式如下：

struct 結構體名稱 結構體變量名

? 示例如下：

#include <stdio.h>

struct Book
{
	char title[120];
    char author[40];
    float price;
    unsigned int date;
    char publisher[40];
}

int main(void)
{
    struct Book book;

    return 0;
}

這樣定義的變量為局部變量

Ⅱ、在聲明的最后進行定義

? 定義形式如下：

struct 結構體名稱
{
    //結構體成員可以是一種基本的數據類型，也可以是數組，或者另一個結構體
    結構體成員1；
    結構體成員2；
    結構體成員3；
    ……
} 結構體變量名；

這樣定義的變量為全局變量

Ⅲ、直接定義結構體變量

定義形式如下：

struct
{
    //結構體成員可以是一種基本的數據類型，也可以是數組，或者另一個結構體
    結構體成員1；
    結構體成員2；
    結構體成員3；
    ……
} 結構體變量名；

只有關鍵字struct，沒有結構體名稱。由于沒有結構體名稱，在此定義語句后面無法再定義這個類型的其他結構變量。一般情況下，除非變量不會再增加，還是建議采用前兩種結構變量的定義形式

Ⅳ、利用typedef進行簡化

? 定義形式如下：

typedef struct 結構體名稱
{
    //結構體成員可以是一種基本的數據類型，也可以是數組，或者另一個結構體
    結構體成員1；
    結構體成員2；
    結構體成員3；
    ……
} 簡化的結構體變量定義格式("struct 結構體名稱")；

int main(void)
{
    簡化的結構體變量定義格式("struct 結構體名稱") 結構體變量名;
}

這樣定義的變量為全局變量

? 示例如下：

typedef struct Book
{
	char title[120];
    char author[40];
    float price;
    unsigned int date;
    char publisher[40];
} infor；


int main(void)
{
    infor book;

    return 0;
}

（3）訪問結構體變量

Ⅰ、使用點號運算符

? 要訪問結構體成員，我們需要引入一個新的運算符——點號（.）運算符。比如book.title就是引用book結構體的title成員，它是一個字符數組；而book.price則是引用book結構體的price成員，它是一個浮點型的變量。示例如下：

typedef struct{
    char title[120];
    char author[40];
    float price;
    unsigned int date;
    char publisher[40];
} infor；

int main(void)
{
    infor book;
    book.title[120]="";
    book.author[40]="";
    book.price=;
    book.date=;
    book.publisher=;
}

Ⅱ、使用結構體指針（使用運算符）

? 要訪問結構體成員，我們需要引入一個新的運算符——指針（->）運算符。

? 訪問形式如下：

結構體指針(結構體的首地址)->結構體成員名=；//意為將值賦給結構體指針指向的結構體成員
//等同于：
(*結構體指針).結構體成員名=；//注意：“.”號運算符優先級比“*”號運算符高，因此要加括號

? 示例如下：

typedef struct{
    char title[120];
    char author[40];
    float price;
    unsigned int date;
    char publisher[40];
} infor；

int main(void)
{
    infor book;
    struct *pt;
    pt=&book;
    pt->title[120]="";
    pt->author[40]="";
    pt->price=;
    pt->date=;
    pt->publisher[40]=;
}

3、枚舉

（1）基本概念

? 枚舉是C語言中的一種基本數據類型，它的用途是：定義一個取值受限制的整形變量，用于限制變量取值范圍，讓數據更為簡潔和易讀，提高可讀性。其定義格式如下：

enum 枚舉類型名稱{
    枚舉值名稱，
	枚舉值名稱，
    ……
}；

注意：大括號后面的分號不能少，這是一條完整的語句；每個成員名稱后的分隔符為“，”，這是與結構體不同的地方。
注意：第一個枚舉成員的默認值為整型的 0，后續枚舉成員的值在前一個成員上加 1；若我們?cè)谶@個實例中把第一個枚舉成員的值定義為 1，第二個就為 2，以此類推。

（2）定義枚舉變量

Ⅰ、基本方式

? 定義形式如下：

enum 枚舉類型名稱 枚舉變量1，枚舉變量2；

Ⅱ、在聲明的最后進行定義

? 定義形式如下：

enum 枚舉類型名稱{
    枚舉值名稱，
	枚舉值名稱，
    ……
} 枚舉變量名；

Ⅲ、直接定義枚舉變量

? 定義形式如下：

enum {枚舉值名稱，枚舉值名稱，……} 枚舉變量名；

枚舉類型名稱可以省略；
因?yàn)槊杜e變量類型較長，所以通常用typedef更改變量類型名。

（3）訪問枚舉成員

? 示例如下：

int main(void)
{
    enum Week{Mon=1,Tue,Wed} day;
    day = Wed;
    return 0;
}

（4）實例

Ⅰ、常規用法

#include <stdio.h>

enum WeekDay{Mon=1,Tue,Wed,Thu,Fri,Sat,Sun};

int main(void)
{
    enum WeekDay day;
    day = Mon;			//day = 1;
    day = Tue;			//day = 2;
    printf("%d\n",day);
    return 0;
}

Ⅱ、遍歷枚舉類型

#include <stdio.h>
enum Week{Mon=1, Tue, Wed, Thu, Fri, Sat, Sun} day;
int main(){
    // 遍歷枚舉元素
    for (day = Mon; day <= Sun; day++)
    {
        printf("枚舉元素：%d\n", day);
    }
}

僅當枚舉類型值連續才可遍歷。

Ⅲ、STM32中與結構體結合的用法

typedef enum
{
  GPIO_Speed_10MHz = 1,
  GPIO_Speed_2MHz,
  GPIO_Speed_50MHz
}GPIOSpeed_TypeDef;

typedef struct
{
  uint16_t GPIO_Pin;
  GPIOSpeed_TypeDef GPIO_Speed; 	//定義枚舉變量
  GPIOMode_TypeDef GPIO_Mode;
}GPIO_InitTypeDef;

int main(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;	//定義結構體變量
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
}
//節選

二、STM32F103基本介紹

1、STM32簡介

? STM32是ST公司基于ARM Cortex-M內核開發的32位微控制器，常應用在嵌入式領域，如智能車、無人機、機器人、無線通信、物聯網、工業控制、娛樂電子產品等。STM32功能強大、性能優異、片上資源豐富、功耗低，是一款經典的嵌入式微控制器。目前STM32共有四個系列，分別是高性能系列、主流系列、超低功耗系列和無線系列，對應的都有不同的產品，如：

高性能系列：STM32F2、F4、F7、H7等；
主流系列：STM32F0、F1、F3、G0、G4等；
超低功耗系列：STM32L0、L1、L4、L4+、L5、U5等；
無線系列：STM32WL、WB等。

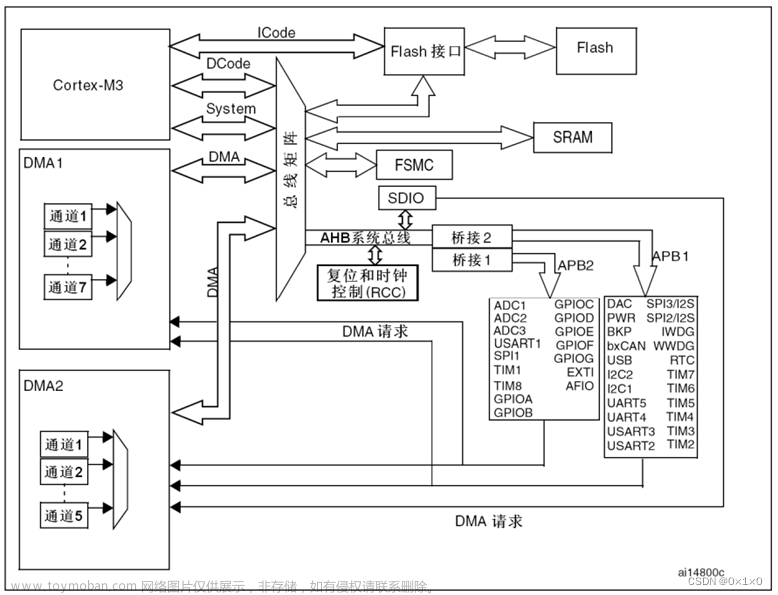

2、系統結構

江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）

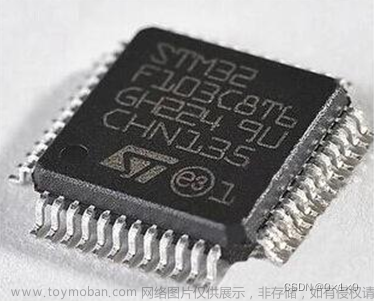

3、STM32F103C8T6基本信息

江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）

系列：主流系列STM32F1
內核：ARM Cortex-M3
主頻：72MHz
RAM：20K（SRAM）
ROM：64K（Flash）
供電：2.0~3.6V（標準3.3V）
封裝：LQFP48

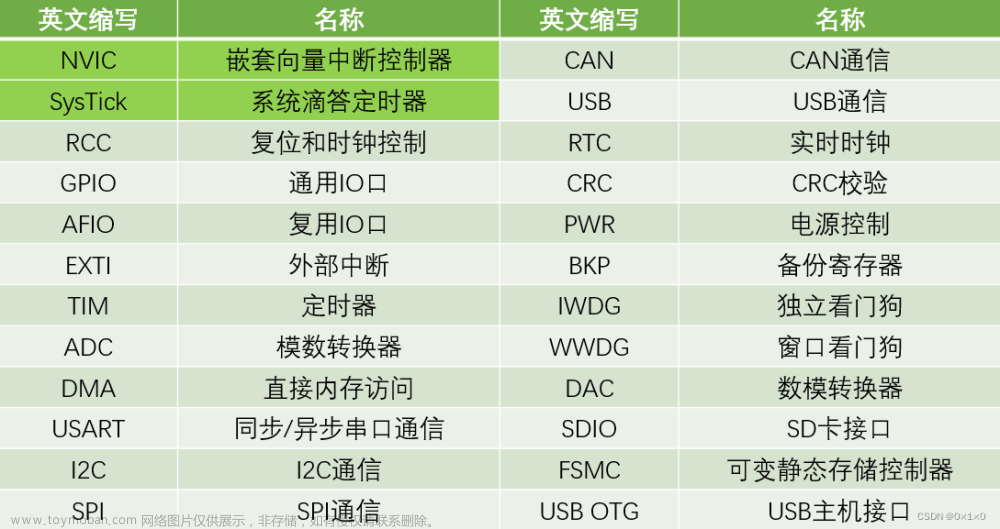

4、STM32F103C8T6片上資源/外設（Peripheral）

江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）

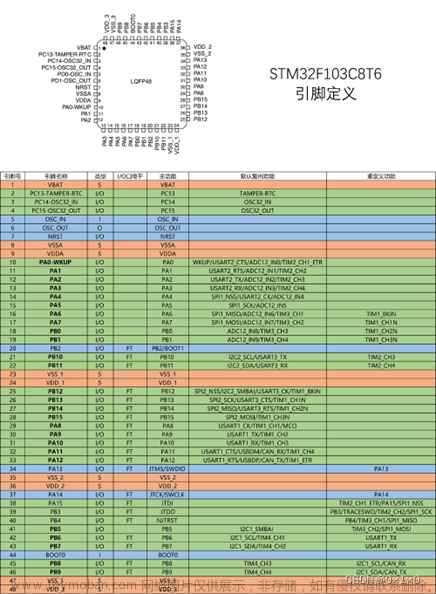

5、引腳定義

江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）

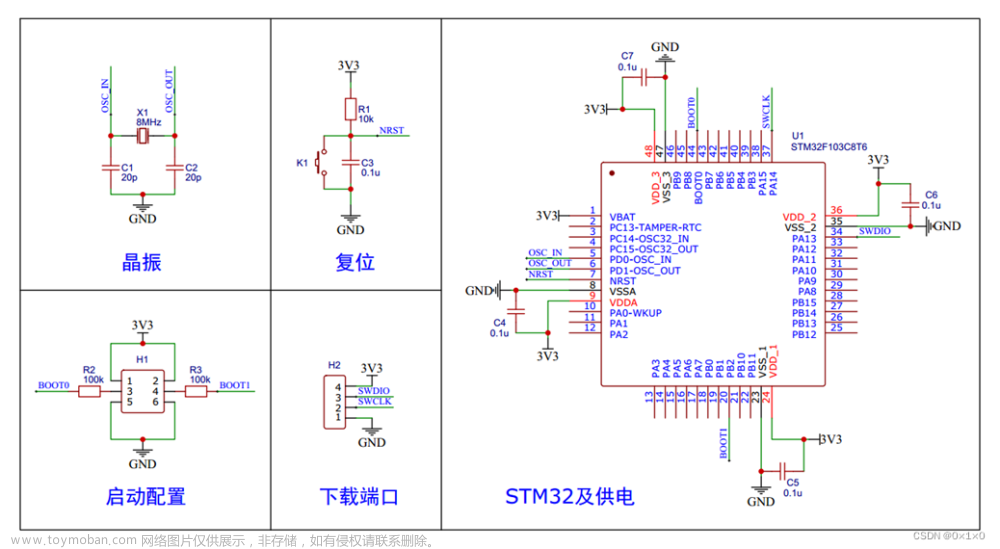

6、最小系統電路

江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）

三、GPIO通用IO口的使用

1、GPIO簡介

? GPIO（General Purpose Input Output）通用輸入輸出口，可配置為8種輸入輸出模式，引腳電平：0V~3.3V，部分引腳可容忍5V。

? 輸出模式下可控制端口輸出高低電平，用以驅動LED、控制蜂鳴器、模擬通信協議輸出時序等。

? 輸入模式下可讀取端口的高低電平或電壓，用于讀取按鍵輸入、外接模塊電平信號輸入、ADC電壓采集、模擬通信協議接收數據等。

2、GPIO位結構和工作模式

江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）

? GPIO位結構由引腳端口、驅動器和寄存器組成。由圖可以將結構分為兩部分，一是上半部分，為輸入模式；二是下半部分，為輸出模式。

輸入模式：共四種輸入模式，上拉電阻和下拉電阻將其分為三種模式，分別為上拉輸入（連接上拉電阻）、下拉輸入（連接下拉電阻）和浮空輸入（上拉、下拉電阻均不連接）；后通過施密特觸發器對電壓進行整形然后輸入；不通過施密特觸發器的為模擬輸入，引腳直接接入內部ADC。

上拉電阻接通時，保證引腳為高電平；

下拉電阻接通時，保證引腳為低電平；

施密特觸發器執行邏輯：如果輸入電壓大于某一閾值，輸入就會瞬間升為高電平；如果輸入電壓小于某一閾值，輸入就會瞬間降為低電平。

輸出模式：共四種輸出模式，輸出可以由輸出數據寄存器或者片上外設控制（復用輸出）；在輸出控制部分，由兩個MOS管將其分為三種模式，分別為推挽輸出（兩個MOS管都有效）、開漏模式（N—MOS管有效）和關閉（配置為輸入模式時，兩個MOS管都無效）。

MOS管相當于一種電子開關，通過信號來控制開關的導通和關閉，開關負責使IO口輸出高或低電平；

推挽輸出模式（強推輸出模式）下，高低電平均有較強的驅動能力，STM32對IO口有絕對的控制權；

開漏輸出模式下，只有低電平有驅動能力，高電平?jīng)]有驅動能力；常作為通信協議的驅動方式，在多機通信的情況下，這個模式可以避免各個設備的相互干擾；還可用于輸出5V的電平信號

一個端口只能有一個輸出，但可以有多個輸入。即在輸入模式下，輸出都是無效的；在輸出模式下，輸入模式也是有效的。

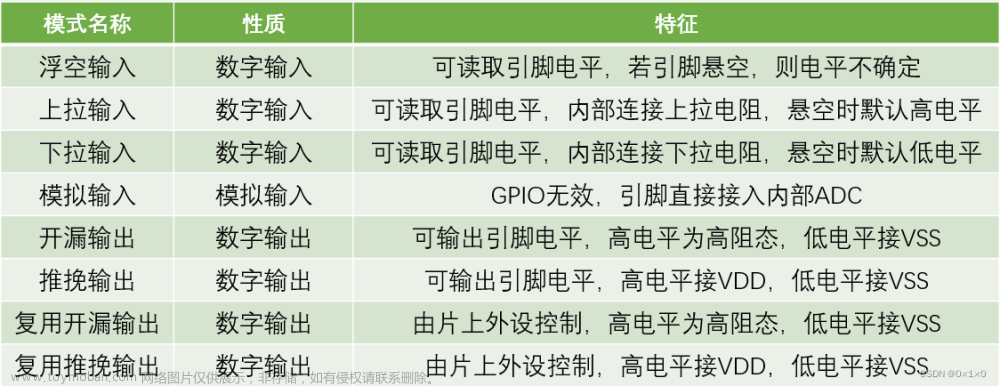

? 通過配置GPIO的端口配置寄存器，端口可以配置成以下8種模式：

江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）

3、不同外設的GPIO配置

? 內容較多，見STM32F10XXX參考手冊。

4、GPIO常用寄存器

（1）端口配置低\高寄存器(GPIOx_CRL/GPIOx_CRH)(x=A…E)

? 端口配置寄存器共16位，但每4位數據表示1位，共需要64位，而STM32中每個寄存器都為32位，因此分為端口配置低寄存器和端口配置高寄存器。通過端口配置寄存器可以配置GPIO工作模式與端口輸出速度。

輸出速度可以限制輸出引腳的最大翻轉速度，作用是降低功耗、提高穩定性，一般情況下配置為50MHz。

（2）端口輸入數據寄存器(GPIOx_IDR)(x=A…E)

? 輸入數據共16位，但寄存器共32位，因此寄存器高16位為空。

（3）端口輸出數據寄存器(GPIOx_ODR)(x=A…E)

? 輸出數據共16位，但寄存器共32位，因此寄存器高16位為空。

（4）端口位設置/清除寄存器(GPIOx_BERR)(x=A…E)

? 高16位用于清除，低16位用于設置。

高16位：為0不影響；為1清0；
低16為：為0不影響；為1置1。

（5）端口位清除寄存器(GPIOx_BER)(x=A…E)

? 高16位為空，低16位用于清除，方法同上。

（5）端口位配置鎖定寄存器(GPIOx_LCKR)(x=A…E)

? 高15位為空，低17位用于鎖定，較少使用。

5、GPIO常用函數

（1）RCC常用函數

? 在RCC時鐘控制的函數庫中，我們最經常用到的是以下三個函數：

//AHB系統總線時鐘控制
void RCC_AHBPeriphClockCmd(uint32_t RCC_AHBPeriph, FunctionalState NewState);
//APB2總線時鐘控制
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);
//APB1總線時鐘控制
void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState);
/*第一個參數為外設選擇，與STM32互聯型的設備在下列列表中選擇：
 *	   @arg RCC_AHBPeriph_DMA1
 *     @arg RCC_AHBPeriph_DMA2
 *     @arg RCC_AHBPeriph_SRAM
 *     @arg RCC_AHBPeriph_FLITF
 *     @arg RCC_AHBPeriph_CRC
 *     @arg RCC_AHBPeriph_OTG_FS
 *     @arg RCC_AHBPeriph_ETH_MAC
 *     @arg RCC_AHBPeriph_ETH_MAC_Tx
 *     @arg RCC_AHBPeriph_ETH_MAC_Rx
 *
 *     @arg RCC_APB2Periph_AFIO, RCC_APB2Periph_GPIOA, RCC_APB2Periph_GPIOB,
 *          RCC_APB2Periph_GPIOC, RCC_APB2Periph_GPIOD, RCC_APB2Periph_GPIOE,
 *          RCC_APB2Periph_GPIOF, RCC_APB2Periph_GPIOG, RCC_APB2Periph_ADC1,
 *          RCC_APB2Periph_ADC2, RCC_APB2Periph_TIM1, RCC_APB2Periph_SPI1,
 *          RCC_APB2Periph_TIM8, RCC_APB2Periph_USART1, RCC_APB2Periph_ADC3,
 *          RCC_APB2Periph_TIM15, RCC_APB2Periph_TIM16, RCC_APB2Periph_TIM17,
 *          RCC_APB2Periph_TIM9, RCC_APB2Periph_TIM10, RCC_APB2Periph_TIM11
 *
 *     @arg RCC_APB1Periph_TIM2, RCC_APB1Periph_TIM3, RCC_APB1Periph_TIM4,
 *          RCC_APB1Periph_TIM5, RCC_APB1Periph_TIM6, RCC_APB1Periph_TIM7,
 *          RCC_APB1Periph_WWDG, RCC_APB1Periph_SPI2, RCC_APB1Periph_SPI3,
 *          RCC_APB1Periph_USART2, RCC_APB1Periph_USART3, RCC_APB1Periph_USART4,
 *          RCC_APB1Periph_USART5, RCC_APB1Periph_I2C1, RCC_APB1Periph_I2C2,
 *          RCC_APB1Periph_USB, RCC_APB1Periph_CAN1, RCC_APB1Periph_BKP,
 *          RCC_APB1Periph_PWR, RCC_APB1Periph_DAC, RCC_APB1Periph_CEC,
 *          RCC_APB1Periph_TIM12, RCC_APB1Periph_TIM13, RCC_APB1Periph_TIM14
 *
 *	   其他設備在下列列表中選擇：
 *     @arg RCC_AHBPeriph_DMA1
 *     @arg RCC_AHBPeriph_DMA2
 *     @arg RCC_AHBPeriph_SRAM
 *     @arg RCC_AHBPeriph_FLITF
 *     @arg RCC_AHBPeriph_CRC
 *     @arg RCC_AHBPeriph_FSMC
 *     @arg RCC_AHBPeriph_SDIO
 *
 *可用按位或(|)來選擇多個外設
 *
 *第二個參數為選擇使能或失能，選擇：ENABLE or DISABLE
 */

? GPIO連接在APB2總線上，且假定以PA0為接口，則使能GPIO的函數為：

void RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

（2）GPIO常用函數

? 在GPIO通用IO口的函數庫中，我們最經常用到的是以下函數：

//復位函數，調用這個函數后，所指定的GPIO外設就會被復位
void GPIO_DeInit(GPIO_TypeDef* GPIOx);
//復位函數，可以復位AFIO外設
void GPIO_AFIODeInit(void);
//初始化函數，功能：用結構體的參數來初始化GPIO口
//初始化時，我們需要先定義一個結構體變量，然后給結構體賦值，最后調用初始化函數，函數內部會自動讀取結構體的值，然后把外設的各個參數配置好。
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);
//功能：把結構體變量賦一個默認值
void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);
//以下四個函數為GPIO的讀取函數，均有返回值
//功能：讀取輸入數據寄存器某一個端口的輸入值
uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
//功能：讀取整個輸入數據寄存器
uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
//功能：讀取輸出數據寄存器的某一位，用于輸出模式下，查看輸入的值
uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
//功能：讀取整個輸出數據寄存器
uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);
//以下四個函數為GPIO的寫入函數
//功能：將指定端口引腳設置為高電平
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
//功能：將指定端口引腳設置為低電平
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
//功能：對指定端口進行寫入操作
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
//功能：同時對16個端口進行寫入操作
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);
/*參數注釋：
 *①GPIO_TypeDef* GPIOx,GPIO端口選擇，值為GPIOx(x=A~G)；
 *可用按位或(|)來選擇多個端口
 *
 *②uint16_t GPIO_Pin,IO口引腳選擇，一個GPIO端口有16個引腳，所以其值為GPIO_Pin_x(x=0~15)
 *可用按位或(|)來選擇多個引腳
 *
 *③BitAction BitVal,指定寫入的數據值，這個參數可以是BitAction枚舉中的一個值，值為：
 *	@arg Bit_RESET:清除端口值，即置低電平
 *  @arg Bit_SET:設置端口值，即置高電平
 *
 *④uint16_t PortVal,指定要寫入端口輸出數據寄存器的值
 *
 *⑤GPIO_InitTypeDef* GPIO_InitStruct,GPIO初始化結構體的地址
 */

/*初始化結構體定義：
 *①定義一個結構體變量
 *GPIO_InitTypeDef GPIO_InitStructure;
 *結構體如下：
 *typedef struct
 *{
 *  uint16_t GPIO_Pin;
 *  GPIOSpeed_TypeDef GPIO_Speed;
 *  GPIOMode_TypeDef GPIO_Mode;
 *}GPIO_InitTypeDef;
 *由此可知該結構體有三個成員，分別為GPIO_Pin、GPIO_Speed和GPIO_Mode，下一步就是分別賦值
 *
 *②給結構體賦值：
 *GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //設置推挽輸出
 *GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		   //使用GPIO的0號引腳
 *GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度為50MHz
 *
 *GPIO_Mode,用于設置工作模式，其枚舉如下：
 *typedef enum
 *{ GPIO_Mode_AIN = 0x0,			//模擬輸入模式(Analog IN)
 *  GPIO_Mode_IN_FLOATING = 0x04,	//浮空輸入模式
 *  GPIO_Mode_IPD = 0x28,			//下拉輸入模式(In Pull Down)
 *  GPIO_Mode_IPU = 0x48,			//上拉輸入模式(In Pull Up)
 *  GPIO_Mode_Out_OD = 0x14,		//開漏輸出模式(Out Open Drain)
 *  GPIO_Mode_Out_PP = 0x10,		//推挽輸出模式(Out Push Pull)
 *  GPIO_Mode_AF_OD = 0x1C,			//復用開漏模式(Atl Open Drain)
 *  GPIO_Mode_AF_PP = 0x18			//復用推挽模式(Atl Push Pull)
 *}GPIOMode_TypeDef;
 *
 *GPIO_Pin,選擇引腳，值為GPIO_Pin_x(x=0~15和All)
 *
 *GPIO_Speed,選擇輸出速度，其枚舉如下：
 *typedef enum
 *{
 *  GPIO_Speed_10MHz = 1,
 *  GPIO_Speed_2MHz,
 *  GPIO_Speed_50MHz
 *}GPIOSpeed_TypeDef;
 *常用速度為50MHz
 */

6、GPIO初始化

? 以用低電平驅動的方式點亮一個接在PA0口的LED，并使其閃爍為例。

（1）使用RCC開啟GPIO的時鐘

? GPIO連接在APB2總線上，且以PA0為接口，則使能時鐘的函數為：

void RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

（2）使用GPIO_Init函數初始化GPIO

? 為了保證高低電平的強驅動能力，選用推挽輸出，代碼如下：

//定義結構體變量（局部變量）
GPIO_InitTypeDef GPIO_InitStructure;
//訪問結構體變量（引出結構體成員）
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //設置推挽輸出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		 //使用GPIO的0號引腳
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度為50MHz

（3）使用輸出或輸入的函數控制GPIO口

? 調用輸入的函數，GPIO_SetBits()、GPIO_ResetBits()和GPIO_WriteBit()均可單獨設置引腳低電平，代碼如下：

GPIO_ResetBits(GPIOA,GPIO_Pin_0);
Delay_ms(250);
GPIO_SetBits(GPIOA,GPIO_Pin_0);
Delay_ms(250);

GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);
Delay_ms(250);
GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);
Delay_ms(250);
//通過強制轉換為BitAction的枚舉類型來直接輸入高低電平
GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)0);
Delay_ms(250);
GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)1);
Delay_ms(250);

7、GPIO應用實例

（1）LED閃爍

? LED有來兩種驅動方式：高電平驅動和低電平驅動，對STM32來說，兩種驅動方式均可，但是因?yàn)楹芏鄦纹瑱C(jī)或者芯片，都使用了高電平弱驅動、低電平強驅動的規則，這樣可以在一定程度上避免高低電平?jīng)_突，所以常使用低電平驅動方式。

開漏輸出模式下，只有低電平有驅動能力，高電平?jīng)]有驅動能力，因此無法進行高電平驅動。

? 代碼如下（LED連接PA0口）：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

/*
 *第一步，使用RCC開啟GPIO的時鐘
 *第二步，使用GPIO_Init函數初始化GPIO
 *第三步，使用輸出或輸入的函數控制GPIO口
*/
int main(void)
{
	//第一步，開啟時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	//第二步，初始化GPIO
	//定義結構體變量（局部變量）
	GPIO_InitTypeDef GPIO_InitStructure;
	//訪問結構體變量（引出結構體成員）
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //設置推挽輸出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		 //使用GPIO的0號引腳
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度為50MHz
	//使用GPIO_Init函數初始化GPIO
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	//第三步，控制GPIO口

	while(1)
	{
		GPIO_ResetBits(GPIOA,GPIO_Pin_0);
		Delay_ms(250);
		GPIO_SetBits(GPIOA,GPIO_Pin_0);
		Delay_ms(250);

		GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);
		Delay_ms(250);
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);
		Delay_ms(250);
		//通過強制轉換為BitAction的枚舉類型來直接輸入高低電平
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)0);
		Delay_ms(250);
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)1);
		Delay_ms(250);
	}
}

（2）LED流水燈

? 實現基本流水燈（LED連接PA0~PA6），代碼如下：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	//第一步，開啟時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	//第二步，初始化GPIO
	//定義結構體變量（局部變量）
	GPIO_InitTypeDef GPIO_InitStructure;
	//訪問結構體變量（引出結構體成員）
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //設置推挽輸出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;		 //使用GPIO的所有引腳
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度為50MHz
	//使用GPIO_Init函數初始化GPIO
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	while(1)
	{
        //低電平驅動，因此需要取反
		GPIO_Write(GPIOA,~0x0001);	//0000 0000 0000 0001
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0002);	//0000 0000 0000 0010
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0004);	//0000 0000 0000 0100
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0008);	//0000 0000 0000 1000
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0010);	//0000 0000 0001 0000
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0020);	//0000 0000 0010 0000
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0040);	//0000 0000 0100 0000
		Delay_ms(500);
	}
}

? 實現往返流水燈，代碼如下：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	//第一步，開啟時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	//第二步，初始化GPIO
	//定義結構體變量（局部變量）
	GPIO_InitTypeDef GPIO_InitStructure;
	//訪問結構體變量（引出結構體成員）
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //設置推挽輸出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;		 //使用GPIO的所有引腳
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度為50MHz
	//使用GPIO_Init函數初始化GPIO
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	while(1)
	{
		unsigned int i;
		for(i=0;i<7;i++)
		{
			GPIO_Write(GPIOA,~(0x0001<<i));
			Delay_ms(250);
		}
		for(i=0;i<7i++)
		{
			GPIO_Write(GPIOA,~(0x0040>>i));
			Delay_ms(250);
		}
	}
}

（3）GPIO控制有源蜂鳴器

?
? 有源蜂鳴器同樣使用低電平驅動，不過接口為PB12，代碼如下：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	//第一步，開啟時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	//第二步，初始化GPIO
	//定義結構體變量（局部變量）
	GPIO_InitTypeDef GPIO_InitStructure;
	//訪問結構體變量（引出結構體成員）
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //設置推挽輸出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;		 //使用GPIO的12號引腳
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度為50MHz
	//使用GPIO_Init函數初始化GPIO
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	//第三步，控制GPIO口

	while(1)
	{
		GPIO_ResetBits(GPIOB,GPIO_Pin_12);
		Delay_ms(100);
		GPIO_SetBits(GPIOB,GPIO_Pin_12);
		Delay_ms(100);
		GPIO_ResetBits(GPIOB,GPIO_Pin_12);
		Delay_ms(100);
		GPIO_SetBits(GPIOB,GPIO_Pin_12);
		Delay_ms(700);
	}
}

（4）按鍵控制LED

實際效果：兩個按鍵對應兩個LED，按一次亮，再按一次滅。

?

? 按鍵1連接PB1，按鍵2連接PB11；LED1連接PA1，LED2連接PA2，使用模塊化編程，代碼如下：

①LED.c

#include "stm32f10x.h"                  // Device header

void LED_Init(void)
{
	//RCC使能時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	//初始化GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	//使兩個端口默認高電平，使LED處于未點亮的狀態
	GPIO_SetBits(GPIOA,GPIO_Pin_1 | GPIO_Pin_2);
}

//點亮對應的LED
void LED_ON(unsigned char i)
{
	if(i==1)
	{
		GPIO_ResetBits(GPIOA,GPIO_Pin_1);
	}
	if(i==2)
	{
		GPIO_ResetBits(GPIOA,GPIO_Pin_2);
	}
}

//熄滅對應的LED
void LED_OFF(unsigned char i)
{
	if(i==1)
	{
		GPIO_SetBits(GPIOA,GPIO_Pin_1);
	}
	if(i==2)
	{
		GPIO_SetBits(GPIOA,GPIO_Pin_2);
	}
}

//通過檢測輸出數據寄存器的數據，得到當前的LED狀態，再用相反作用的函數使其狀態變化
void LED_Turn(unsigned char i)
{
	if(i == 1)
	{
		if(GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_1) == 0)//檢測輸出數據寄存器的數據是否為0
		{
			GPIO_SetBits(GPIOA,GPIO_Pin_1);				 //若為0，即LED點亮?xí)r，對應數據位置1，即熄滅
		}
		else
		{
			GPIO_ResetBits(GPIOA,GPIO_Pin_1);
		}
	}
	if(i == 2)
	{
		if(GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_2) == 0)//檢測輸出數據寄存器的數據是否為0
		{
			GPIO_SetBits(GPIOA,GPIO_Pin_2);				 //若為0，即LED點亮?xí)r，對應數據位置1，即熄滅
		}
		else
		{
			GPIO_ResetBits(GPIOA,GPIO_Pin_2);
		}
	}
}

51單片機使用按鍵控制LED亮滅時，是直接將數據取反，但32不是直接對寄存器進行操作，而是調用已經封裝好的庫函數，因此不能直接取反。所以STM32通過函數檢測輸出數據寄存器的數據，得到當前的LED狀態，再用相反作用的函數使其狀態變化以達到取反的效果，使用的函數為：

GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

②Key.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

void Key_Init(void)
{
	//RCC使能時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	//初始化GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);
}

//消除抖動后返回對應鍵碼
uint8_t Key_GetNum(void)
{
	uint8_t KeyNum = 0;

	if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1) == 0)
	{
		Delay_ms(20);
		while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1) == 0);
		Delay_ms(20);							//消除抖動
		KeyNum = 1;
	}
	if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11) == 0)
	{
		Delay_ms(20);
		while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11) == 0);
		Delay_ms(20);							//消除抖動
		KeyNum = 2;
	}

	return KeyNum;
}

③main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"

uint8_t KeyNum;

int main(void)
{
	LED_Init();		//LED端口初始化
	Key_Init();		//按鍵端口初始化
	while(1)
	{
		KeyNum = Key_GetNum();
		if(KeyNum == 1)
		{
			LED_Turn(1);
		}
		if(KeyNum == 2)
		{
			LED_Turn(2);
		}
	}
}

（5）光敏傳感器控制蜂鳴器

實際效果：當光敏傳感器被遮蔽時，蜂鳴器鳴響。
光敏傳感器：當亮度高于閾值時，輸出指示燈亮，表示輸出低電平；當亮度低于閾值時，輸出指示燈滅，表示輸出高電平；閾值可通過上面的電位器調節。
光敏傳感器初始化時，需要選擇上拉工作模式，因?yàn)楣饷魝鞲衅鞯墓ぷ髟砭褪?strong>將光敏電阻與上拉電阻串聯，通過分壓來實現對亮度的感知。

? 蜂鳴器連接PB12口，光敏傳感器連接PB13口，使用模塊化編程，代碼如下：

①Buzzer.c

#include "stm32f10x.h"                  // Device header

void Buzzer_Init(void)
{
	//RCC使能時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	//初始化GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	//使蜂鳴器默認靜默
	GPIO_SetBits(GPIOB,GPIO_Pin_12);
}

//蜂鳴器鳴響
void Buzzer_ON(void)
{
	GPIO_ResetBits(GPIOB,GPIO_Pin_12);
}

//蜂鳴器靜默
void Buzzer_OFF(void)
{
	GPIO_SetBits(GPIOB,GPIO_Pin_12);
}

//蜂鳴器狀態翻轉
//通過檢測輸出數據寄存器的數據，得到當前的蜂鳴器狀態，后使用函數改變蜂鳴器當前狀態
void Buzzer_Turn(void)
{
	if(GPIO_ReadOutputDataBit(GPIOB,GPIO_Pin_12) == 0)//檢測輸出數據寄存器的數據是否為0
	{
		GPIO_SetBits(GPIOB,GPIO_Pin_12);			  //若為0，即蜂鳴器鳴響，對應數據位置1，即使蜂鳴器靜默
	}
	else
	{
		GPIO_ResetBits(GPIOB,GPIO_Pin_12);
	}
}

②LightSensor.c

#include "stm32f10x.h"                  // Device header

//光敏傳感器初始化
void LightSensor_Init(void)
{
	//RCC使能時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	//初始化GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;		//使用上拉輸出模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
}

//返回光敏傳感器的電平情況
uint8_t LightSensor_Get(void)
{
	return GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13);
}

③main.c文章來源地址http://www.zghlxwxcb.cn/news/detail-430091.html

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Buzzer.h"
#include "LightSensor.h"

int main(void)
{
	Buzzer_Init();			//蜂鳴器初始化
	LightSensor_Init();		//光敏傳感器初始化
	while(1)
	{
		if(LightSensor_Get() ==1)//如果光敏傳感器接收的亮度低于閾值，則蜂鳴器鳴響
		{
			Buzzer_ON();
		}
		else
		{
			Buzzer_OFF();
		}
	}
}

到了這里，關于江科大自化協STM32學習筆記（部分C語言知識、STM32簡介和GPIO口的使用）的文章就介紹完了。如果您還想了解更多內容，請?jiān)谟疑辖撬阉鱐OY模板網以前的文章或繼續瀏覽下面的相關文章，希望大家以后多多支持TOY模板網！

本文來自互聯網用戶投稿，該文觀點僅代表作者本人，不代表本站立場。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如若轉載，請注明出處：如若內容造成侵權/違法違規/事實不符，請點擊違法舉報進行投訴反饋，一經查實，立即刪除！

分享到：

領支付寶紅包贊助服務器費用

江科大STM32學習筆記（詳細版）——2023持續更新
基礎篇是到時候我自己找其它視頻補充(就比如寄存器影射，時鐘樹)，到時候?qū)懺谄渌恼吕铩?主篇（外設篇）目前是跟著@江協科技的STM32入門教程-2023版細致講解中文字幕視頻來學習的，大家可以邊看視頻邊根據我的筆記做適合自己的筆記；另外，因?yàn)槠L(zhǎng)了，我將
2024年02月06日
瀏覽(24)
【STM32】學習筆記(TIM定時器)-江科大
定時器可以對輸入的時鐘進行計數，并在計數值達到設定值時觸發中斷 16位計數器、預分頻器、自動重裝寄存器的時基單元，在72MHz計數時鐘下可以實現最大59.65s的定時 不僅具備基本的定時中斷功能，而且還包含內外時鐘源選擇、輸入捕獲、輸出比較、編碼器接口、主從觸發
2024年02月10日
瀏覽(26)
5、江科大stm32視頻學習筆記——OLED顯示屏
目錄 1、OLED簡介? 2、OLED硬件電路 3、OLED驅動函函數簡介和應用 4、用keil進行調試 4引腳OLED SCL和SDA是I2C通信引腳，需要接在I2C通信的引腳上實驗中用的模塊是GPIO口模擬的I2C通信，故SCL和SDA兩個端口可以接在任意的GPIO口上 7引腳OLED 右邊5個引腳是SPI通信協議的引腳如果是GPI
2024年02月14日
瀏覽(25)
【stm32】stm32學習筆記（江科大）-詳解stm32獲取Mpu6050陀螺儀和加速度
目錄 I2C 起始條件：終止條件： ?發送一個字節 接收一個字節 ?接收發送應答 ?代碼 I2C I2C.C I2C.h Mpu6050 Mpu6050.c Mpu6050.h Mpu6050Reg.h main.c 結果 ? 要想獲取Mpu6050陀螺儀和加速度那就需要了解一下Mpu6050。Mpu6050使用的是I2C通訊先了解一下起始條件： SCL高電平期間，SDA從高電平切換
2024年02月16日
瀏覽(19)
【江科大】STM32：TIM輸入捕獲（理論部分）
輸入捕獲模式下，當通道輸入引腳出現指定電平跳變（上升沿或者下降沿）時，（控制）當前CNT的值將被鎖存到CCR中，可用于測量PWM波形的頻率、占空比、脈沖間隔、電平持續時間等參數 每個高級定時器和通用定時器都擁有4個輸入捕獲通道可配置為PWMI（input）模式，同時測
2024年01月23日
瀏覽(20)
江科大stm32視頻學習筆記——TIM定時中斷&定時器外部時鐘
目錄一、TIM(Timer)定時器簡介 ?1.1 定時器類型摘要 1.1.1 基本定時器 1.1.2 通用定時器 1.1.3 高級定時器? 1.2 定時中斷基本結構 1.2.1 結構框圖 1.2.2 時序圖二、定時器定時中斷定時器外部時鐘 2.1 內部時鐘鬧鐘代碼 2.1.1 Timer.c 2.1.2 Buzzer.c加入間隔發聲函數 2.1.3 main.c 2.1.4 實驗視頻
2024年01月23日
瀏覽(55)
18、江科大stm32視頻學習筆記——USART串口發送&串口發送和接收
目錄一、USART串口發送? 1、電路圖 2、printf函數的移植方法 3、serial.c 4、main.c 5、解決直接寫漢字，編譯器報錯 二、USART串口發送和接收 1、查詢實現 2、中斷實現? （1）在Serial.c中添加的代碼（2）主函數中調用（3）思路（4）完整的Serial.c代碼（5）mian.c ?要交叉連接，所
2023年04月08日
瀏覽(20)
26、江科大stm32視頻學習筆記——W25Q64簡介
一、W25Q64簡介 1、W25Q64的內存空間結構: ?一頁256字節，4K(4096 字節)為一個扇區，16個扇區為1塊，容量為8M字節，共有128個塊，2048 個扇區。 ? 2、W25Q64每頁大小由256字節組成，每頁的256字節用一次頁編程指令即可完成。 3、擦除指令分別支持: 16頁（1個扇區）、128頁、256頁、全片
2024年01月22日
瀏覽(27)
10、江科大stm32視頻學習筆記——PWM驅動led呼吸燈、驅動舵機、驅動直流機
目錄一、PWM驅動LED呼吸燈（燈接在PA0） 1、PWM波和GPIO的對應關系參考引腳定義表 2、計數器的計算 3、TIM輸出PWM波使用步驟?編輯 4、代碼（1）輸出化比較單元（2） PWM.c （3）main.c 5、重映射更換成PA15亮燈二、PWM驅動舵機（舵機接在PA1、按鍵在PB1）? 1、電路圖 2、參數計算
2024年02月14日
瀏覽(24)
【江科大】STM32：串口HEX/文本數據接收和發送（代碼部分）（下）
串口收發HEX數據包 2. 將跳線帽置在boot1 按復位鍵，點擊開始編程即可。由于該單片機只有串口1支持串口燒錄。因此連接線連在串口1的所在的引腳上。程序加載到bootloader完成后，再將跳線帽換到boot0，按復位鍵為什么可以使用串口下載？原理是實現程序的自我更新，即利用
2024年04月22日
瀏覽(20)

<li id="hl11m"></li>

<noframes id="hl11m"><tfoot id="hl11m"></tfoot></noframes>
