???本篇博客全站熱榜排名：8
?? 本章目錄：
0x00 動態功耗（Dynamic Power）
0x01 集成電路成本（Integrated Circuit Cost）
0x02 基準測試（SPEC CPU Benchmark）
0x03 SPEC功率基準測試（SPEC Power Benchmark）
0x04 Pitfall：Amdahl’s 定律
0x05 Pitfall：將 MIPS 作為性能指標
0x00 動態功耗（Dynamic Power）

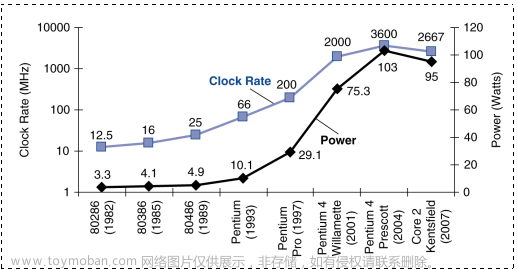

電力趨勢（Power Trends）
芯片在工作時晶體管處于跳變狀態所產生的功耗，我們稱之為 動態功耗 (Dynamic Power)。

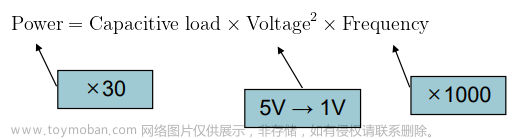

在 CMOS 集成電路技術方中，動態功耗計算：功率 = 電容性負載 × 電壓^2 × 頻率
Capacitive load 為電容性負載，當 Frequency 增大時，可以減少 Voltage 降低功耗。
然而，當 Voltage 持續減小到一定程度，再減小將會導致靜態功耗增大，無法有效散熱。
The power wall：我們無法進一步降低電壓，我們無法消除更多的熱量。
? 簡化記憶：
Reducing Power：我們假設一個新的 CPU ，比舊 CPU 的 85% 的電容性負載 (capacitive load)，
電壓 (voltage) 降低15%，頻率 (frequency) 降低 15。那么 根據公式?
Suppose a new CPU has 80% of capacitive load of old CPU and 10% valtage reduction. How much power reduction with new CPU?
Old CPU? Voltage: 5.3V? ? ClockRate 1GHz
New CPU Voltage: 3V? ? ? ClockRate 2GHz
動態功耗主要包括兩部分，即動態開關功耗（）和短路功耗（）。
動態開關功耗是在邏輯門進行開關事件時產生的功耗，即在 CMOS 邏輯門輸出節點電壓在邏輯轉換過程中由于充電和放電引起的功耗。
在充電過程中，輸出節點電壓從 0 到? 完全轉換，其中一半的能量會以熱的形式在 PMOS 管導通時被消耗，從而形成動態開關功耗。因此，動態功耗主要由邏輯門的輸出電容引起。
另一方面，當 CMOS 邏輯門在有限的上升沿和下降沿輸入電壓的驅動下進行開關時，PMOS 和 NMOS 晶體管會在短時間內同步導通，從而在電源和地之間形成一條直流通路，產生短路功耗，這部分功耗被稱為短路功耗（PSC）。
需要注意的是，這只是計算 CPU 動態功耗的一個簡化公式，實際情況可能會更加復雜，因?yàn)楝F(xiàn)代CPU在設計上會包含更多的功耗管理技術和優化措施，例如動態電壓頻率調整（DVFS）、體系結構層面的功耗優化等。因此，在實際應用中，需要考慮更多因素來準確估計 CPU 的動態功耗。
0x01 集成電路成本（Integrated Circuit Cost）
與面積和缺陷率的非線性關系：晶片成本和面積是固定的，缺陷率由制造工藝決定，晶片面積由結構和電路設計決定。
0x02 基準測試（SPEC CPU Benchmark）
用來衡量性能的程序，是實際工作負荷的典型代表。標準性能評估公司(SPEC)：開發CPU、I/O、網絡等方面的基準。SPEC CPU2006：
- 執行部分程序所需的時間
- 可忽略I/O，因此重點關注CPU性能
- 相對于參考機器進行歸一化
- 總結為性能比的幾何平均值
- CINT2006（整數）和CFP2006（浮點）
用于 Opteron X4 2356 的 CINT2006：
0x03 SPEC功率基準測試（SPEC Power Benchmark）
不同工作負荷水平下的服務器耗電量，性能：ssj_ops / sec，功率： 瓦特 (焦耳/秒)

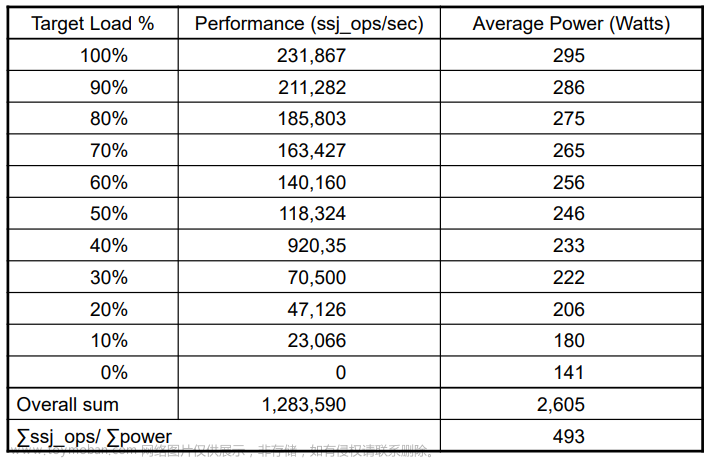

X4 的 SPEC power_ssj2008：
0x04 Pitfall：Amdahl’s 定律
Amdahl's Law（阿姆達爾定律）是一種計算性能的定律，用于衡量在提升計算系統性能時，對某一部分進行優化的效果。它由計算機科學家 Gene Amdahl 在1967年提出，被廣泛應用于計算系統的設計和性能優化。
改進計算機的一個方面，并期望在整體性能上有相應的改善：
?? 例子：multiply accounts for 80s/100s，How much improvement in multiply performance to get 5× overall?
Can't be done！
謬誤： 閑置時的低功率
回顧一下X4的功率基準：在100%的負載下： 295W，在50%的負載下： 246W (83%)，在10%的負載下： 180W (61%)。
谷歌數據中心：大多在10%-50%的負載下運行，在100%的負載下，不到1%的時間。
考慮設計處理器以使功率與負載成正比
0x05 Pitfall：將 MIPS 作為性能指標
在計算機體系結構和處理器設計中，MIPS（Million Instructions Per Second）是一種常用的性能指標，用于衡量處理器的性能。MIPS表示在一秒鐘內能夠執行的百萬條指令數，因此MIPS值越高，表示處理器在單位時間內執行的指令越多，性能越高。
MIPS： 百萬條指令每秒（Millions of Instructions Per Second）
不考慮：計算機之間ISA的差異、指令之間的復雜性差異。
（在一個特定的 CPU 上，不同的程序的 CPI 是不同的）
然而，需要注意的是，MIPS并不是唯一的性能指標，它只關注處理器執行指令的速度，而忽略了其他因素，如處理器的微架構、流水線深度、緩存層次結構、并行度等對性能的影響。因此，在實際應用中，綜合考慮多個性能指標，如 IPC（Instructions Per Cycle）、CPI（Cycles Per Instruction）、時鐘頻率、功耗等，可以更全面地評估處理器的性能。
?? [ 筆者 ]? ?王亦優
?? [ 更新 ]? ?2022.4.25
? [ 勘誤 ]?? /* 暫無 */
?? [ 聲明 ]? ?由于作者水平有限，本文有錯誤和不準確之處在所難免，
本人也很想知道這些錯誤，懇望讀者批評指正！| ?? 參考資料? C++reference[EB/OL]. []. http://www.cplusplus.com/reference/. Microsoft. MSDN(Microsoft Developer Network)[EB/OL]. []. .文章來源：http://www.zghlxwxcb.cn/news/detail-420348.html 百度百科[EB/OL]. []. https://baike.baidu.com/.文章來源地址http://www.zghlxwxcb.cn/news/detail-420348.html |
