1.Verilog語言設計思想和可綜合特性
例：用Verilog設計模256（8bits）計數器

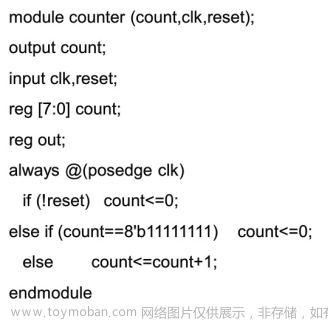

（a）可綜合程序描述方式

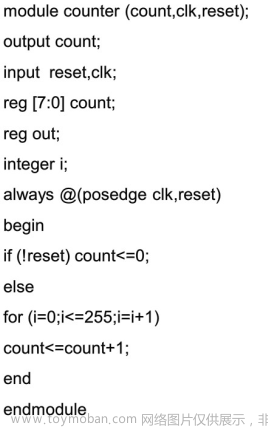

（b）常見的錯誤描述方式
同時Verilog的電路描述方式具有多樣性，這也決定了對于電路設計的多樣性。
例：用Verilog設計數字多路選擇器
（a）采用真值表形式的代碼

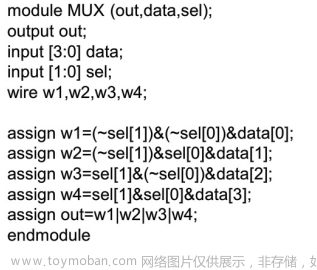

（b）采用邏輯表達式形式的代碼

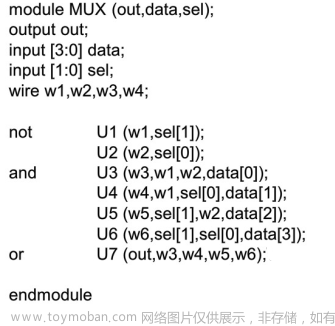

（c）采用結構性描述的代碼
2.Verilog組合邏輯電路
組合電路的特點是：電路中任意時刻的穩態輸出僅僅取決于該時刻的輸入，而與電路原來的狀態無關。
組合電路的設計需要從以下幾個方面考慮：
- 所用的邏輯器件數目最少，器件的種類最少，且器件之間的連線最簡單。這樣的電路稱“最小化"電路；
- 其次，為了滿足速度要求，應使級數盡量少，以減少門電路的延遲；電路的功耗應盡可能的小，工作時穩定可靠。
描述組合邏輯電路有四種方式：結構描述、邏輯代數、真值表、抽象描述。
例如：設計一個3個裁判的表決電路，當兩個或兩個以上裁判同意時，判決器輸出"1"，否則輸出"0" 。
方法1：真值表方式
真值表是對電路功能最直接和簡單的描述方式。根據電路的功能，可以通過真值表直接建立起輸出與輸入之間的邏輯關系。本例有三個輸入端A、B、C和一個輸出端OUT 。
| A | B | C | OUT |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 |
| 1 | 0 | 0 | 0 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |

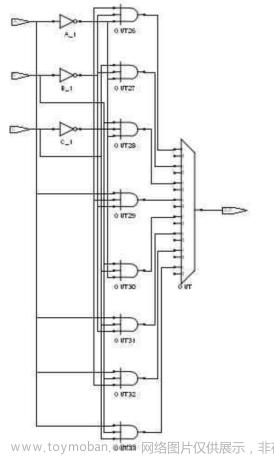

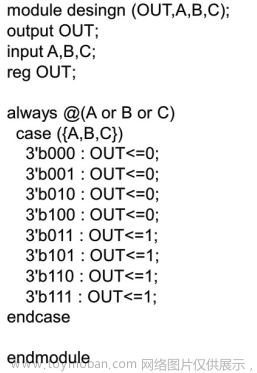

在Verilog中，可以使用“case”語句對電路進行描述性設計，根據上表設計：
方法2：邏輯代數方式

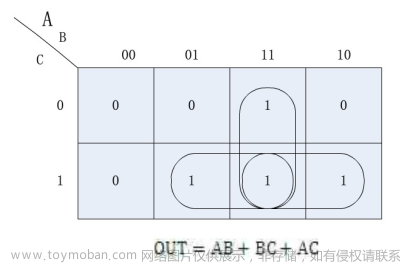

對于組合電路的另一種表達方法是邏輯代數方法。主要思想是將真值表用卡諾圖表示，然后化簡電路，得出邏輯函數表達式。
通過對卡諾圖的化簡，可以得到組合電路邏輯輸出與輸入之間的邏輯函數表達式：
根據邏輯函數表達式可以很方便寫出采用邏輯代數描述方式的Verilog：
module desingn(OUT,A,B,C);
output OUT;
input A,B,C;
assign OUT = (A&B) | (B&C) | (A&C);
endmodule

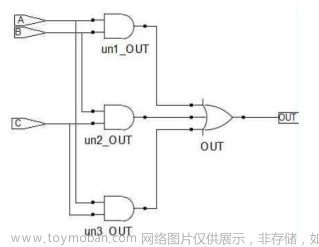

方法3：結構描述方式
結構性描述方式是對電路最直接的表示，早期的數字電路設計通常采用的原理圖設計實際上就是一種結構性描述方式。
module desingn(OUT,A,B,C):
output OUT;
input A,B,C;
and U1(w1,A,B);
and U2(w2,B,C);
and U3(w3,A,C);
or U4(OUT,w1,w2,w3);
endmodule
方法4：抽象描述方式
Verilog還提供了采用抽象描述進行電路設計的方法，可以直接從電路功能出發，編寫代碼。例如判決器設計，將三個輸入的判決相加，當判決成功時相加器之和大于1 ， 即表示投票成功。
module desingn(OUT,A,B,C);
output OUT;
input A,B,C;
wire [1:0} sum;
reg OUT;
assign sum = A + B + C;
always@(sum)
if(sum > 1)
OUT = 1;
else
OUT = 0;
endmodule
2.1 數字加法器
數字加法器是最為常用的一種數字運算邏輯，被廣泛用于計算機、通信和多媒體數字集成電路中

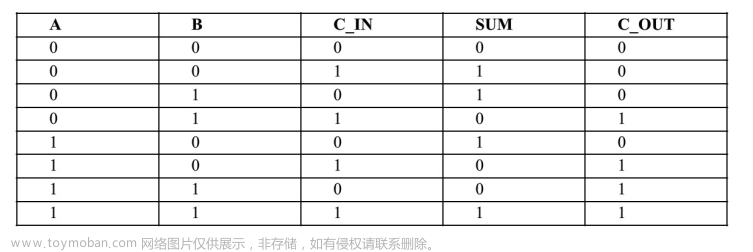

例如：2輸入1bit信號全加器?？紤]了來自低位的進位那么該運算就為全加運算，實現全加運算的電路稱為全加器。
代數邏輯表示為：

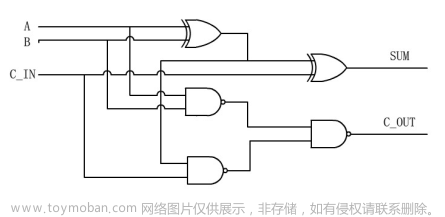

對應的電路如下：
Verilog可以用不同的描述方式寫出一位全加器，其綜合電路是相同的，只是描述風格不同。
（1）利用連續賦值語句實現
module one_bit_fulladder(SUM, C_OUT, A, B, C_IN);
input A, B, C_IN;
output Sum, C_OUT;
assign SUM = (A ^ B) ^ C_IN;
assign C_OUT = (A & B) | ((A ^ B) & C_IN);
endmodule
（2）利用行為描述實現
module one_bit_fulladder(SUM, C_OUT, A, B, C_IN);
input A, B, C_IN;
output SUM, C_OUT;
assign {C_OUT,SUM} = A + B + C_IN;
endmodule

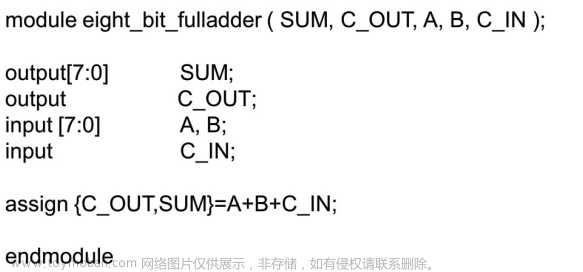

采用行為描述可以提高設計的效率，對于一個典型的多位加法器的行為描述設計，僅需改變代碼中輸入和輸出信號的位寬即可，例如一個2輸入8bits 加法器:
例：4位超前進位加法器
超前進位加法器是一種高速加法器，每級進位由附加的組合電路產生，高位的運算不需等待低位運算完成，因此可以提高運算速度。
根據對于輸入信號位寬為N的全加器，其進位信號是：
輸出的加法結果是
超前進位標志信號是
進位產生函數是
進位傳輸函數是
上述公式中N為加法器位數，在4位加法器中，N=4。由式可以推出各級進位信號表達式，并構成快速進位邏輯電路。
4位超前進位加法器的電路圖如下

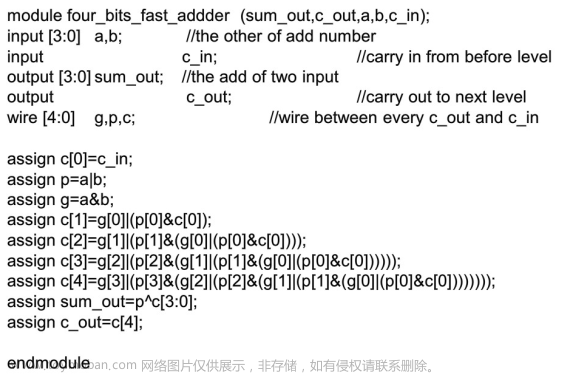

4位超前進位加法器的Verilog代碼：
2.2 數據比較器
數據比較器是用來對兩個二進制數的大小進行比較，或檢測是否相等的邏輯電路。數據比較器包含兩個部分：一是比較兩個數的大??；二是檢測兩個數是否一致。
例：4位數值比較器

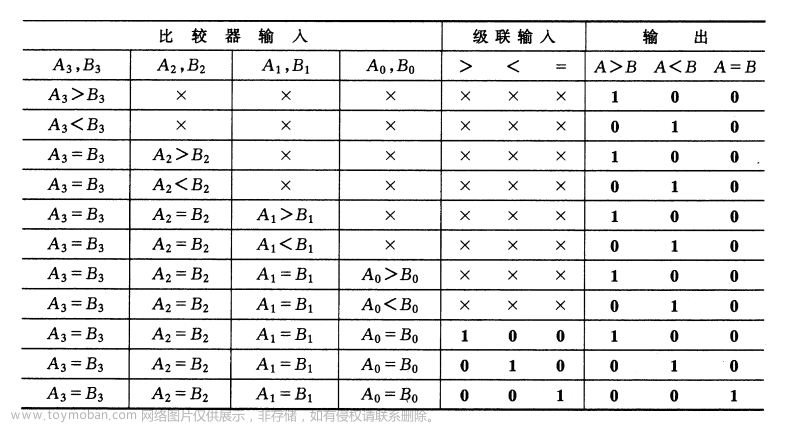

多位數值比較器的比較過程是由高位到底位逐位進行比較，而且只有在高位相等時，才進行低位比較。4位數值比較器中進行A3A2A1A0和B3B2B1B0的比較時，應首先比較最高位A3和B3。如果A3>B3，那么不管其它幾位數為何值，結果為A>B；若A3<B3，為A< B。如果A3=B3，就必須通過比較低一位A2和B2來判斷A和B的大小。如果A2=B2，還必須通過比較更低一位A1和B1來判斷，直到最后一位的比較。如果完全相等，則由前一級結果C(級聯輸入)確定。
module four_bits_comp(F, A, B,C);
parameter comp_width = 4;
output [2:0] F;
input [comp_width-1:0] A;
input [comp_width-1:0] B;
ref [2:0] F;
always@(A or B or C)
if(A>B)
F = 3'b100;
else if(A<B)
F = 3'b001;
else
F = C;
endmodule
2.3 數據選擇器
數據選擇器又稱多路選擇器(Multiplexer,簡稱MUX)，它有n位地址輸入、2n位數據輸入，1位數據輸出。每次在輸入地址的控制下，從多路輸入數據中選擇一路輸出，其功能類似于一個單刀多擲開關，如圖:
例，8選1數據選擇器

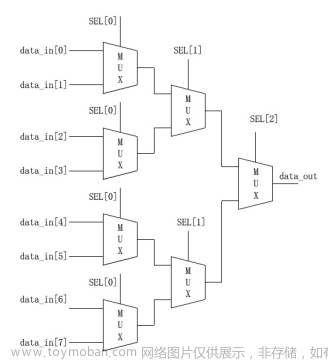

8選1數據選擇器可以由多個2選1選擇器組成：
（1）多個2選1數據選擇器的結構級描述
module mux8to1(d_out, d_in, sel);
output d_out;
input[7:0] d_in;
input [2:0] sel;
wire[3:0] w1;
wire[1:0] w2;
assign w1 = sel[0] ? {d_in[7], d_in[5], d_in[3], d_in[1]} : {d_in[6], d_in[4], d_in[2], d_in[0]};
assign w2 = sel[1] ? {w1[3], w1[1]} : {w1[2], w1[0]};
assign d_out = sel[2] ? w2[1] : w2[0];
endmodule
（2） 抽象描述方式

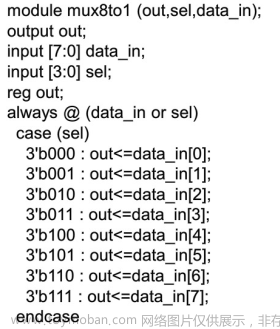

對于多路選擇器的設計，可以通過“case”語句進行設計。
2.4 數字編碼器
用文字、符號或數碼表示特定對象的過程稱為編碼。在數字電路中用二進制代碼表示有關的信號稱為二進制編碼。實現編碼操作的電路叫做編碼器。
例：3位二進制8-3線編碼器
用n位二進制代碼對N=2n個一般信號進行編碼的電路，叫做二進制編碼器。
例如n=3，可以對8個一般信號進行編碼。這種編碼器有一個特點：任何時刻只允許輸入一個有效信號，不允許同時出現兩個或兩個以上的有效信號。

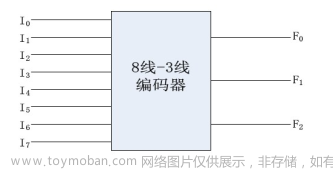

如下框圖：

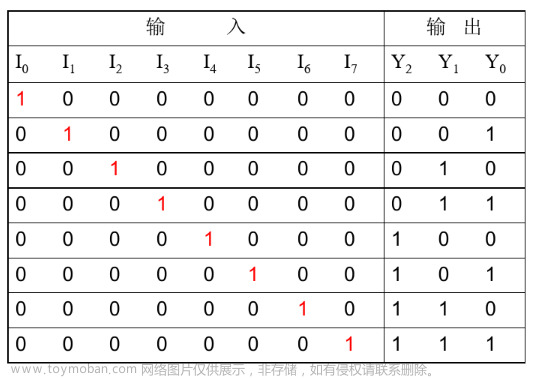

真值表：
module 8to3(F, I）；
output [2:0] F;
input [7:0} I;
reg [2:0] F;
always@(I)
case(I):
8'b00000001:F=3'b000;
8'b00000010:F=3'b001;
8'b00000100:F=3'b010;
8'b00001000:F=3'b011;
8'b00010000:F=3'b100;
8'b00100000:F=3'b101;
8'b01000000:F=3'b110;
8'b10000000:F=3'b111;
default: F= 3'bx;
endcase
endmodule

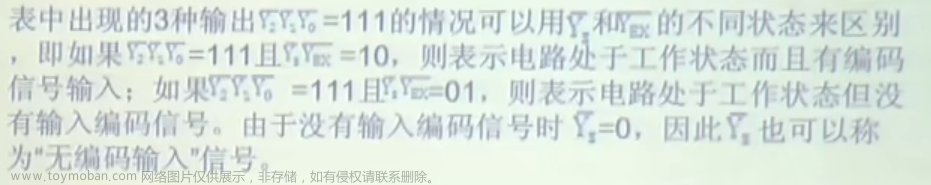

例：8線-3線優先編碼器
二進制編碼器電路要求任何時刻只有一個輸入有效，若同時有兩個或更多個輸入信號有效時，將造成輸出混亂狀態，因此在使用過程中有一定局限性。為了克服對于輸入信號的要求，一種方法是采用優先編碼器。優先編碼器允許多個輸入信號同時有效，但它只按其中優先級別最高的有效輸入信號編碼，對級別低的輸入信號不予理睬。

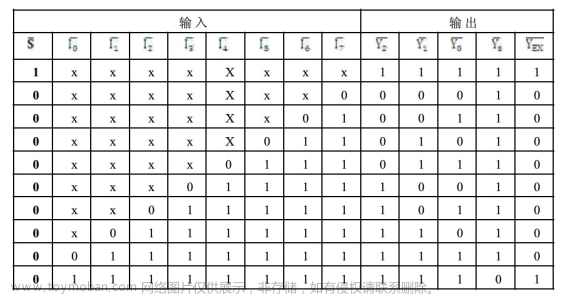

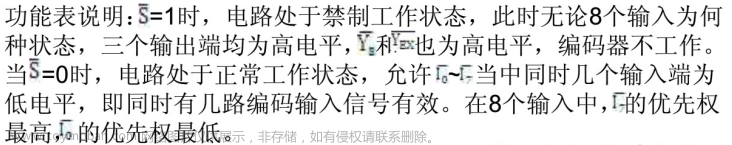

功能表：

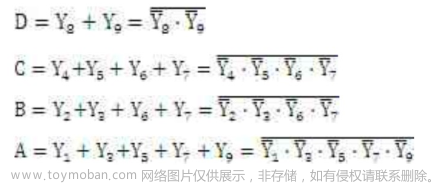

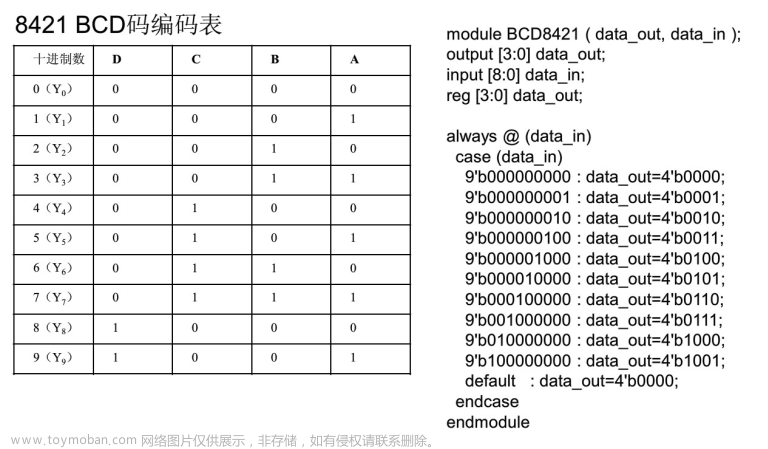

例：二進制轉化十進制8421 BCD編碼器
將十進制數0、1、2、3、4、5、6、7、8、9等十個信號編成二進制代碼的電路叫做二進制轉化十進制編碼器。它的輸入是代表0-9這10個數字的狀態信息，有效信號為1（即某信號為1時，則表示要對它進行編碼），輸出是相應的BCD碼，因此也稱10線一4線編碼器。它和二進制編碼器特點一樣，任何時刻只允許輸入一個有效信號。
例：8421BCD十進制余3編碼器
和8421BCD編碼一樣，余3碼是也一種BCD編碼，這種編碼的特點是，余3碼作十進制加法運算的時候，若2數之和是10，正好等于二進制數的16，于是便從高位自動產生進位信號，因此可以使用余3碼。

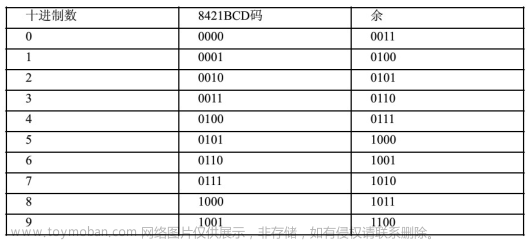

余3碼編碼表：
2.5 數字譯碼器
譯碼是編碼的逆過程，它將二進制代碼所表示的信息翻譯成相應的狀態信息。實現譯碼功能的電路成為譯碼器。

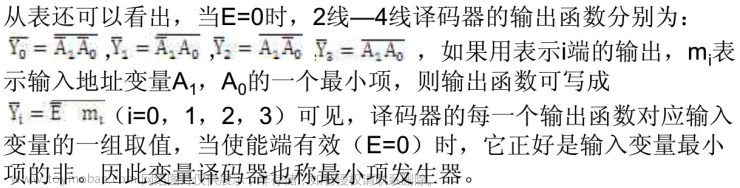

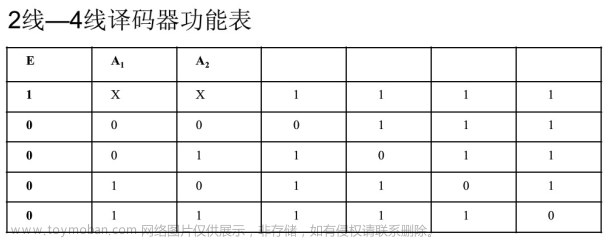

圖是2線-4線譯碼器的邏輯電路及邏輯符號。圖中A1,A0為地址輸入端，A1為高位。非Y0 - 非Y3為狀態信號輸出端，"非"表示低點平有效。E為使能端（或稱選通控制端），低電平有效。當E = 0時，允許譯碼器工作，非Y0 - 非Y3中只允許一個為有效電平輸出；當E = 1時，禁制譯碼器工作，所有輸出均為高電平。
一般使能端有兩個用途：一是可以引入選通脈沖，以抑制冒險脈沖的發生；二是可以用來擴展輸入變量數（功能擴展）。
2.6 奇偶校驗器
奇偶校驗器的功能是檢測數據中包含"1"的個數是奇數還是偶數。在計算機和一些數字通信系統中，常用奇偶校驗器來檢查數據傳輸和數碼記錄中是否存在錯誤。
奇偶校驗包含兩種方式：奇校驗和偶校驗。奇校驗保證傳輸數據和校驗位中"1"的總數為奇數。如果數據中包含奇數個"1"，則校驗位置“0" ，如果數據中包含偶數個"1"，則校驗位置"1"。偶校驗保證傳輸數據和校驗位中"1"的總數為偶數。如果數據中包含奇數個"1"，則校驗位置"1"，如果數據中包含偶數個"1"，則校驗位置"0" 。
奇偶校驗只能檢測部分傳輸錯誤，它不能確定錯誤發生在哪位或哪幾位，所以不能進行錯誤校正。當數據發生錯誤時只能重新發送數據。

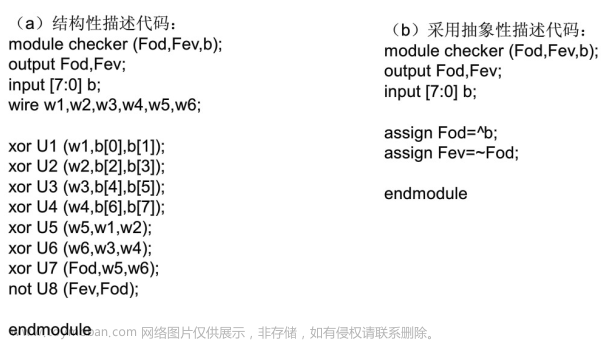

例：8bits奇偶校驗器

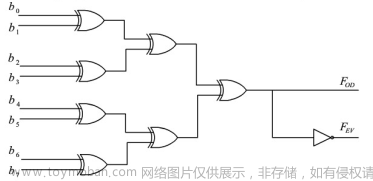

8bits奇偶校驗器的原理圖如圖所示：
圖中，校驗器的輸入b0 - b7由7bits數據和1 bit校驗位組成。FOD為判奇輸出，F(xiàn)EV為判偶輸出。當采用奇校驗時,FOD = 1,FEV = 0；當采用偶校驗時，F(xiàn)OD=O, FEV = 1。
3.時序電路

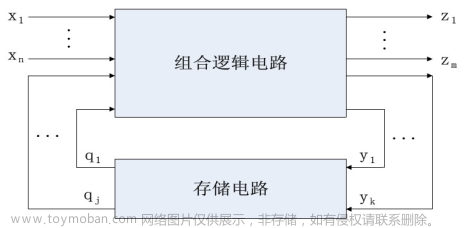

與組合邏輯電路不同，時序邏輯電路的輸出不僅與當前時刻輸入變量的取值有關，而且與電路的原狀態，即與過去的輸入情況有關。

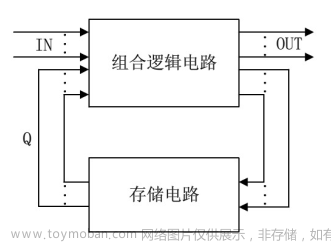

時序邏輯電路有兩個特點：
（1）時序邏輯電路包括組合邏輯電路和存儲電路兩部分，存儲電路具有記憶功能，通常山觸發器組成；
（2）存儲電路的狀態反饋到組合邏輯電路輸入端，與外部輸入信號共同決定組合邏輯電路的輸出。

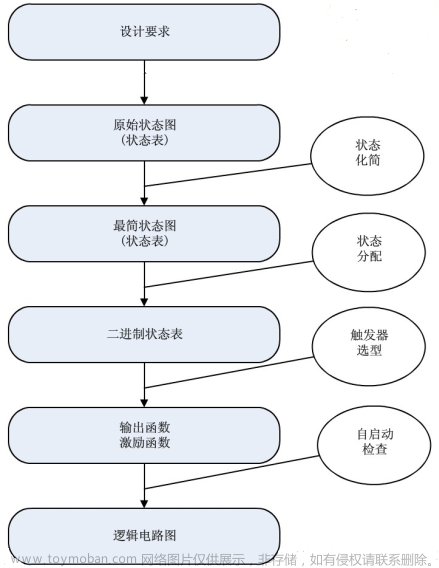

同步時序電路設計流程：
例：用verilog設計一個"111"的序列檢測器，當輸入三個或三個以上“ 1 "時，電路輸出為1，否則為0。

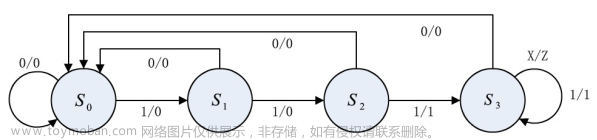

（1）狀態轉移圖方法
S0：初始狀態，表示電路還沒有收到一個有效的1。
S1：表示電路收到了一個1。
S2：表示電路收到了連續兩個1。
S3：表示電路收到了連續三個1。
電路圖：
module check(z, x, clk);
parameter s0 = 2'b00, s1 = 2'b01, s2 = 2'b10, s3 = 2'b11;
output z;
input x, clk;
reg[1:0} state, next_state;
reg z;
always@(posedge clk)
case(state)
s0:if(x)
begin
next_state <= s1;
z = 0;
end
else
begin
next_state <= s0;
z = 0;
end
s1:if(x)
begin
next_state <= s2;
z = 0;
end
else
begin
next_state <= s0;
z = 0;
end
s2:if(x)
begin
next_state <= s3;
z = 1;
end
else
begin
next_state <= s0;
z = 0;
end
s0:if(x)
begin
next_state <= s3;
z = 0;
end
else
begin
next_state <= s0;
z = 0;
end
endcase
always@(posedge clk)
state <= next_state;
endmodule

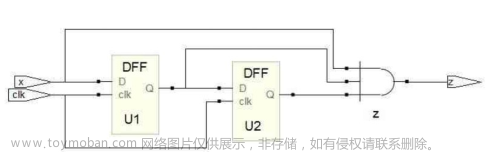

（2）基于狀態化簡的結構性描述方法
對狀態轉移圖化簡，僅剩三個狀態，需要兩位二進制表示，即需要兩個D觸發器儲存狀態。設Q1表示高位寄存器的輸出，Q0表示低位寄存器的輸出。將狀態的跳轉以及輸出Z用卡諾圖表的形式示出，如下：

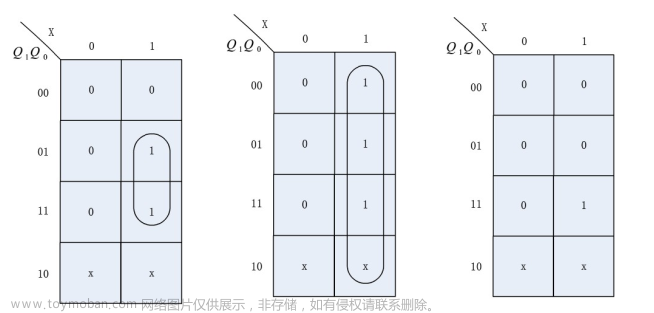

由卡諾圖可以得出電路的輸出方程和狀態方程：
Q1n+1 = Q1
Q0n+1 = X
Z = Q1Q0X
//D觸發器模塊
module DFF(Q, D, clk);
output Q;
input D, clk;
reg Q;
always@(posedge clk)
Q <= D;
endmodule
//序列檢測模塊
module check(z, x, clk);
output z;
input x,clk;
wire w1,w2;
DFF U1(.clk(clk), .D(x), .Q(w1));
DFF U2(.clk(clk), .D(w1), .Q(w2));
assign z = x&w1&w2;
endmodule
（3）Verilog HDL抽象性描述方法

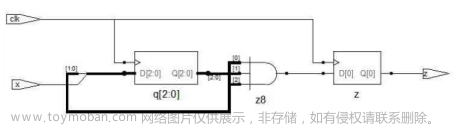

在Verilog中還可以對電路進行抽象的描述。實現序列“111"的檢測，可以使用一個三位的移位寄存器，將輸出x作為移位寄存器的輸出，當寄存器中為111時，輸出Z為1。
module check(z, x, clk);
output z;
input x,clk;
reg[2:0] q;
reg z;
always@(posedge clk)
q <= {q[1:0], x};
always@(posedge clk)
if(q == 3'b111)
z = 1;
else
z = 0;
endmodule
3.1 觸發器
觸發器是時序電路的最基本電路單元，主要有D觸發器、JK觸發器、 T觸發器和RS觸發器等。根據功能要求的不同 ， 觸發器還具有置位、復位、使能、選擇等功能。
3.1.1 簡單的D觸發器
| clk | D | Qn | Qn+1 |
|---|---|---|---|
| 0 | x | 0 | 0 |
| 0 | x | 1 | 1 |
| 1 | x | 0 | 0 |
| 1 | x | 1 | 1 |
| ↑ | 0 | 0 | 0 |
| ↑ | 0 | 1 | 0 |
| ↑ | 1 | 0 | 1 |
| ↑ | 1 | 1 | 1 |
module DFF(Q, D, clk);
output Q;
input D, clk;
reg Q;
always@(posedge clk)
Q <= D;
endmodule
輸入端的數據D在時鐘clk的上升沿被送入觸發器，使得Q=D。其特征方程可描述為Qn+1 = Dn。
3.1.2 帶復位端（清零端）D觸發器：
同步清0的觸發器：
module DFF_rst(q, clk, rst_n, d);
output q;
input clk,rst_n,d;
reg q;
always@(posedge clk)
if(!rst_n)
q<=0;
else
q<=d;
endmodule
異步清0的觸發器：
module DFF_rst(q, clk, rst_n, d);
output q;
input clk,srst_n,d;
reg q;
always@(posedge clk or rst_n)
if(!rst_n)
q<=0;
else
q<=d;
endmodule
3.1.3 復雜功能D觸發器
同步清0，置1和異步清0，置1共同在一個觸發器的復雜D觸發器。
module DFF(q, qb, clk, rst_n1, set1, rst_n2, set2, data_in);
output q, qb;
input clk, rst_n1,rst_n2, set1,set2, data_in;
reg q,qb;
always@(posedge clk)
if(!rst_n1)
q<=0;
else
q<=data_in;
always@(posedge clk or rst_n2)
if(!rst_n2)
q<=0;
else
q<=data_in;
endmodule
3.1.4 T觸發器
T觸發器的邏輯符號如下，T觸發器的功能：當時鐘的有效邊沿到來時，如果T=1，則觸發器翻轉；如果T=0，則觸發器的狀態保持不變。R為復位端，異步復位，低電平有效。
module TFF(d, t, clk, rst_n);
output d;
input t, clk, rst_n;
reg d;
always@(posedge clk or rst_n)
if(!rst_n)
d <= 1'b0;
else if(t)
d <= ~d;
endmodule
3.2 計數器
3.2.1 二進制計數器
module comp2(q, clk, rst);
output q;
input clk,rst;
reg q;
always@(posedge clk or rst_n)
if(!rst)
q <= 1'b0;
else
q <= ~q;
endmodule
3.2.2 任意模數的計數器
任意模值M的計數器，第一步需要確定計數器所需要觸發器個數。N個觸發器對應了2N個狀態。應有2N > M任意模值計數器選取滿足條件的最小N，N為計數器中觸發器的個數。有兩種方法實現 ： 反饋清零法和反饋置數法。
//反饋清零法設計的模11計數器
module comp11(count, clk, rst);
output[3:0] count;
input clk,rst;
reg[3:0] count;
always@(posedge clk)
if(rst)
count <= 4'b0000;
else
if(count == 4'b1010)
count <= 4'b0000;
else
count <= count + 1;
endmodule
3.3 移位寄存器
移位寄存器可以用來實現數據的串并轉換，也可以構成移位行計數器，進行計數、分頻，還可以構成序列碼發生器、序列碼檢測器等，它也是數字系統中應用非常廣泛的時序邏輯部件之一。

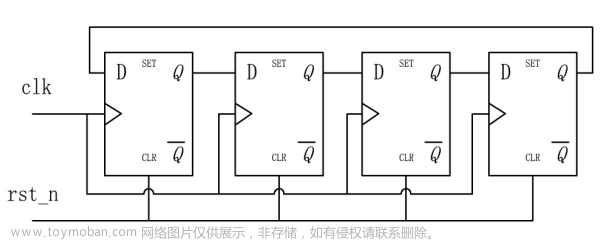

例：環形移位寄存器
N位環型寄存器由N個移位寄存器組成，可以實現環型移位
將每個寄存器的輸出作為下一位寄存器的輸入，并將高位寄存器的輸出作為循環的輸入。
module shiftregist(D, clk, rst_n);
parameter shiftregist_width = 4;
output [shiftregist_width-1:0] D;
input clk,rst_n;
reg [shiftregist_width-1:0] D;
always@(posedge clk)
if(!rst_n)
D<=4'b0000;
else
D<={D[shiftregist_width-2:0], D[shiftregist_width-2:1]};
endmodule
3.4 序列信號發生器
序列信號是數字電路系統中常用的功能單元，按照序列循環長度M和觸發器數目n的關系一般可分為三種：
（1） 最大循環長度序列碼，M=2n;
（2） 最長線形序列碼（m序列碼），M=2n-1;
（3） 任意循環長度序列碼，M<2n。
序列信號發生器是能夠產生一組或多組序列信號的時序電路，它可以由純時序電路構成，也可以由包含時序和組合邏輯的混合電路構成。
例：設計一個產生10011序列的信號發生器

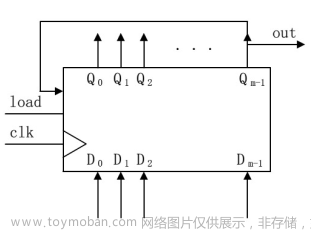

- 方法（1）：由移位寄存器構成
由于移位寄存器輸入和輸出信號之間沒有組合電路，不需要進過組合邏輯的反饋運算，因此這種序列產生電路的工作頻率很高。 缺點是移位寄存器長度取決于序列長度，因此占用電路的面積很大。
module maker(out, clk, load, D);
parameter M=6;
output out;
input clk,load;
input [M-1:0] D;
reg [M-1:0] Q;
initial Q=6'b10011;
always@(posedge clk)
if(load)
Q<=D;
else
Q<={Q[M-2:0], Q[M-1]};
assign out=Q[M];
endmodule
方法（2）：由移位寄存器和組合邏輯電路構成

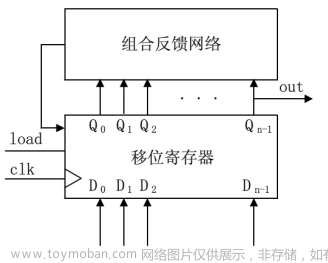

反饋移位型序列碼發生器的結構框圖如圖所示，它由移位寄存器和組合邏輯網絡組成，從移位寄存器的某一輸出端可以得到周期性的序列碼。
其設計按以下步驟進行：
（1）根據給定序列信號的循環周期M，確定移位寄存器位數n，2n-1<M≤2n。
（2）確定移位寄存器的M個獨立狀態。將給定的序列碼按照移位規律每n位一組，劃分為M個狀態。若M個狀態中出現重復現象，則應增加移位寄存器位數。用n + 1位再重復上述過程，直到劃分為M個獨立狀態為止。
（3）根據M個不同的狀態列出移位寄存器的態序表和反饋函數表，求出反饋函數F的表達式。
（4）檢查自啟動性能。
與上面的序列信號發生器相比，各個寄存器的輸出需要經過反饋網絡，然后才連接到移位寄存器的輸入端。因此，電路的速度必然下降，但反饋網絡的好處在于它可以節省寄存器。
對于“ 1001 1 1 "序列的信號發生器。
首先，確定所需移位寄存器的個數n。因M = 6，故n 3。
然后，確定移位寄存器的六個獨立狀態。
按照規律每三位一組，劃分六個狀態為100,001,011,111,111,110。其中狀態111重復出現，故取n=4，并重新劃分狀態，得到：1001、0011、0111、1111、1110、1100。因此確定n =4。
第三，列態序表和反饋激勵函數表，求反饋函數F的表達式。

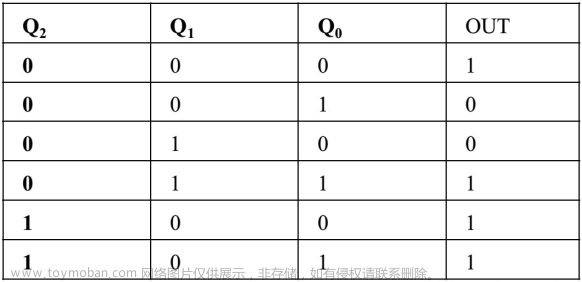

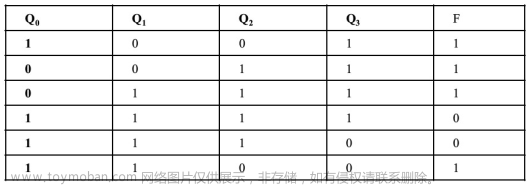

首先列出態序表，然后根據每一狀態所需要的移位輸入即反饋輸入信號，列出反饋激勵函數表，如下表所示。求得反饋激勵函數：
//反饋移位型序列信號發生器
module maker(out, clk, load, D);
parameter M=4;
output out;
input clk,load;
input [M-1:0] D;
reg {M-1:0] Q;
wire w1;
always@(posedge clk)
if(load)
Q<=D;
else
Q<={Q[M-2:0],ww1};
assign w1 = (~Q[3])|((~Q[1])&(~Q[0]))|(Q[3]&(~Q[2]));
assign out =Q[M-1];
endmodule

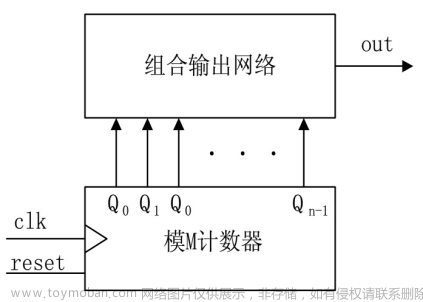

方法（3）：由計數器構成
計數型序列信號發生器和反饋型序列信號發生器大體相同，它們都是由時序電路和組合電路兩部分構成。不同在于，反饋型序列信號發生器的時序狀態由移位寄存器產生，輸出取寄存器的最高位；而在計數型序列信號發生器中，采用計數器代替移位寄存器產生時序狀態，輸出由組合電路產生。
計數型的好處在于，計數器的狀態設置與輸出序列沒有直接關系，不需要像上面一樣，根據輸出確定狀態。只需要將反饋網絡設計好就可以了。因此計數結構對于輸出序列的更改比較方便，而且只要連接到不同的反饋網絡，它可以同時產生多組序列碼。
設計過程分為兩步：
第一，根據序列碼的長度M設計模M計數器，狀態可以自定；
第二，按計數器的狀態轉移關系和序列碼的要求設計組合輸出網絡。對于“ 100111 "序列的信號發生器。序列信號的M值為6，因為需選用模6的計數器。計數器的狀態選擇從000到101,可得下表。
由真值表可畫出卡諾圖，得到輸出函數：
如下代碼：
module maker(OUT, clk, reset);
parameter M=3;
input clk,reset;
reg [M-1:0] counter;
always@(posedge clk)
if(!reset)
counter <= 3'b000;
else
counter <= counter + 1;
assign OUT = counter[2] | ((~counter[1])&(~counter[0])) | (counter[1]&counter[0]);
endmodule
例：設計偽隨機碼發生器
隨機碼是一種變化規律與隨機碼類似的二進制代碼，可以作為數字通信中的一個信號源，通過信道發送到接收機，用于檢測數字通信系統錯碼的概率，即誤碼率。
在傳統的數字電路設計中，偽隨機序列信號發生器是用移位存型計數器來實現的，反饋網絡輸入信號從移位寄存器的部分輸出端(QN-1 ~ Q0)中取出，它的輸出端F反饋到移位寄存器的串行輸入端。
通過不同的反饋網絡，可以形成不同的移存型計數器。以m序列碼為例，反饋函數如下表所示，表中的N 是觸發器的級數，F(xiàn)是反饋函數的列表。
例如N =4，則反饋函數如下：
以N =4為例，在15位最長線性序列移存型計數器中，有一個由"0000"構成的死循環，為了打破死循環，可以修改式為:
根據N=4的最長線性序列移位寄存器計數器：
module signal(out, clk, load_n, D_load);
output out;
input load_n,clk;
input [3:0] D_load;
reg [3:0] Q;
wire F;
always@(posedge clk)
if(~load_n)
Q<=D_load;
else
Q<={Q[2:0],F};
assign F = (Q[1]^Q[0]) | (~Q[3]&~Q[2]&~Q[1]&~Q[0]);
assign out = Q[3];
endmodule
4.有限同步狀態機
有限狀態機是時序電路的通用模型，任何時序電路都可以表示為有限狀態機。有限狀態機從本質上講是由寄存器與組合邏輯構成的時序電路，各個狀態之間的轉移總是在時鐘的觸發下進行的，狀態信息存儲在寄存器中。因為狀態的個數是有限的所以稱為有限狀態機。
同其它時序電路一樣，有限狀態機也是由兩部分組成：存儲電路和組合邏輯電路。存儲電路，用來生成狀態機的狀態；組合邏輯電路，用來提供輸出以及狀態機跳轉的條件。
根據輸出信號的產生方式，有限狀態機可以分為米利型（Mealy）和摩爾型（Moore）兩類。Mealy型狀態機的輸出與當前狀態和輸入有關系，Moore型狀態機的輸出僅依賴當前狀態而與輸入無關。
狀態機編碼方式很多，由此產生的電路也不相同，常見的編碼方式有三種：二進制編碼、格雷編碼和一位獨熱編碼。
（1）二進制編碼：狀態寄存器是由觸發器組成的。N個觸發器可以構成2n個狀態。二進制編碼的優點是使用的觸發器個數較少，節省資源；缺點是狀態跳轉時可能有多個bit位同時變化，引起毛刺，造成邏輯錯誤。
（2）格雷編碼：格雷編碼和二進制編碼類似。格雷編碼狀態跳轉時只有一個 bit位發生變化，減少了產生毛刺和一些暫態的可能。
（3）One hot編碼：是對于n個狀態采用n個bit位來編碼，每個狀態編碼中只有一個bit位為1，如：0001，0010，0100，1000。One hot編碼增加了使用觸發器的個數，但是這種編碼方便譯碼，可以有效地節省和化簡組合電路。
在Verilog中，有限狀態機的寫法較多，常用的有兩段式和三段式兩種。
（1）狀態機兩段式描述方式：
//第一個進程，同步時序always模塊，格式化描述次態寄存器遷移到現態寄存器
always@(posedge clk or negedge rst_n) //異步復位
if(!rst_n)
current_state <= IDLE;
else
current_state <= next_state; //注意，使用的是非阻塞賦值
//第二個進程，組合邏輯always模塊，描述狀態轉移條件判斷
always@(current_state) //電平觸發
begin
next state = x; //要初始化，使得系統復位后能進入正確的狀態
case(current_state)
S1:if(...)
next_state=S2; //阻塞賦值
out1<= 1'b1;//注意是非阻塞邏輯
...
endcase
end
（2）狀態機三段式描述方式：
//第一個進程，同步時序always模塊，格式化描述次態寄存器遷移到現態寄存器
always @ (posedge clk or negedge rst_n) //異步復位
if(!rst_n)
current_state <= IDLE;
else
current_state <= next_state;//注意，使用的是非阻塞賦值
//二個進程，組合邏輯always模塊，描述狀態轉移條件判斷
always @ (current_state) //電平觸發
begin
next_state=x; //要初始化，使得系統復位后能進入正確的狀態
case(current_state)
S1:if(...)
next_state=S2; //阻塞賦值
...
endcase
end
//第三個進程，同步時序always模塊，格式化描述次態寄存器輸出
always@(posedge clk or negedge rst_n)
...//初始化
case(next_state)
S1:
out1 <= 1'b1；//注意是非阻塞邏輯
S2:
out2 <= 1'b1;
default:... //default的作用是免除綜合工具綜合出鎖存器。
endcase
end
//三段式不一定要寫三個always塊，如果狀態機更為復雜，always塊也會相應增加。
例：設計順序脈沖發生器
順序脈沖發生器又稱脈沖分配器，它將高電平的脈沖依次分配到不同輸出上。保證在每個時鐘內只有一路輸出上是高電平脈沖，不同時鐘上脈沖電平依次出現在所有輸出。

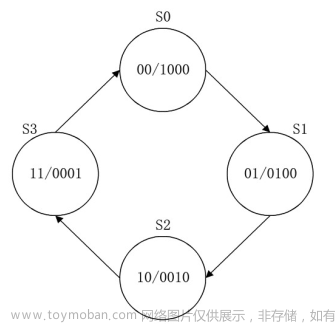

以4位順序脈沖發生器為例，它有四路輸出W0W1W2W3,每路輸出上高電平脈沖依次出現，輸出在1000，0100，0010，0001之間循環。4位順序脈沖發生器的狀態轉移圖。如圖，它由4 個狀態構成，每個狀態中“1"的個數都是 1個，表示每個時鐘周期內只有一路輸出端為高電平（脈沖），而且是輪流出現，因此生成順序脈沖信號。
對四狀態機編碼時，只需要兩位二進制編碼即可：
module state4(out, clk);
output [3:0] out;
input clk;
reg [3:0] out;
reg [1:0] state, next_state;
always@(state)
case(state)
2'b00:
begin
out <= 4'b1000;
next_state <= 2'b01;
end
2'b01:
begin
out <= 4'b0100;
next_state <= 2'b10;
end
2'b10:
begin
out <= 4'b0010;
next_state <= 2'b11;
end
2'b00:
begin
out <= 4'b0001;
next_state <= 2'b010;
end
endcase
always@(posedge clk)
state <= next_state;
endmodule

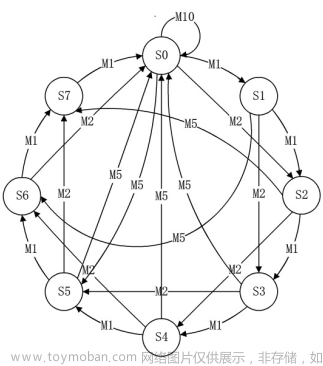

例：設計一個賣報機，報紙價錢八角，紙幣有1角，2角，5角，一元。該賣報機不考慮投幣為大額面值等特殊情況。下圖是賣報機的狀態轉移圖，圖中S0 ~ S7 為狀態機的8個狀態，角標代表己投幣的總合，如SO代表沒有投幣，S1代表己投入1 角，依此類推。M代表輸入，M1表示投入1角硬幣，M2代表投入2角硬幣，M5代表投入5角硬幣，M10代表投入一元。
Verilog代碼：
//data_out=1表示給出報紙，data_out_return=1表示找回1角硬幣，data_out_return2=1表示找回2角硬幣
module auto_sellor(current_state,data_out, data_out_return1, data_out_retum2, clk, rst_n, data_in);
parameter state_width = 3, data_in_width = 3;
output [state_width-1:0] current_state;
output data_out, data_out_return1, data_out_return2;
input [data_in_width-1:0] data_in;
input clk, rst_n;
reg [state_width-1 :0] current_state, next_state;
reg data_out, data_out_return1, data_out_return2;
always@(current_state or rst_n)
if (!rstn)
next_statec=0;
else
case(current_state)
3'b000:
case(data_in)
3'b000:
begin
next_state <= 3'b000;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b001:
begin
next_state <= 3'b001;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b010:
begin
next_state <= 3'b010;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b011:
begin
next_state <= 3'b101;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b100:
begin
next_state <= 3'b000;
data_out <=1'b1;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b1;
end
endcase
3'b001:
case(data_in)
3'b000:
begin
next_state <= 3'b001;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b001:
begin
next_state <= 3'b010;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b010:
begin
next_state <= 3'b011;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b011:
begin
next_state <= 3'b110;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
endcase
3'b010:
case(data_in)
3'b000:
begin
next_state <= 3'b010;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b001:
begin
next_state <= 3'b011;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b010:
begin
next_state <= 3'b100;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b011:
begin
next_state <= 3'b111;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
endcase
3'b011:
case(data_in)
3'b000:
begin
next_state <= 3'b011;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b001:
begin
next_state <= 3'b100;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b010:
begin
next_state <= 3'b101;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b011:
begin
next_state <= 3'b000;
data_out <=1'b1;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
endcase
3'b100:
case(data_in)
3'b000:
begin
next_state <= 3'b000;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b001:
begin
next_state <= 3'b101;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b010:
begin
next_state <= 3'b110;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b011:
begin
next_state <= 3'b000;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
endcase
3'b101:
case(data_in)
3'b000:
begin
next_state <= 3'b101;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b001:
begin
next_state <= 3'b110;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b111:
begin
next_state <= 3'b011;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b011:
begin
next_state <= 3'b000;
data_out <=1'b1;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b1;
end
endcase
3'b110:
case(data_in)
3'b000:
begin
next_state <= 3'b110;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b001:
begin
next_state <= 3'b111;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b010:
begin
next_state <= 3'b000;
data_out <=1'b1;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
endcase
3'b111:
case(data_in)
3'b000:
begin
next_state <= 3'b111;
data_out <=1'b0;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
3'b001:
begin
next_state <= 3'b000;
data_out <=1'b1;
data_out_return1 <=1'b0;
data_out_return2 <= 1'b0;
end
endcase
always@(posedge clk ir rst_n)
if(!rst_n)
current_state <= 3'b000;
else
current_state <= next_state;
endmodule
例："11010"序列檢測器
序列檢測器就是將一個指定的序列從數字碼流中檢測出來。當輸入端出現序列11010時，輸出為1，否則輸出為0。在此不考慮重復序列，即出現指定序列后就重新開始序列檢測，不再考慮以前的數據。規定數據從右端輸入，即按照1-1-0-1-0的順序輸入。該序列檢測器的狀態轉移圖如下：文章來源：http://www.zghlxwxcb.cn/news/detail-404271.html
文章來源地址http://www.zghlxwxcb.cn/news/detail-404271.html
module seqdet(dout,din,restn,clk);
parameter IDLE = 3'd0, A = 3'd1, B = 3'd3, C = 3'd4, E = 3'd5;
output dout;
input din,rstn,clk;
reg[2:0] state,next_state;
wire dout;
assign dout = (state==E)?1:0;
always@(posedge clk or negedge rstn)
if(!rstn)
state = IDLE;
else
case(state)
IDLE:
if(din)
next_state = A;
else
next_state = IDLE;
A:
if(din)
next_state = B;
else
next_state = IDLE;
B:
if(din)
next_state = B;
else
next_state = C;
C:
if(din)
next_state = D;
else
next_state = IDLE;
D:
if(din)
next_state = B;
else
next_state = IDLE;
E:
if(din)
next_state = IDLE;
else
next_state = A;
default:
next_state = IDLE;
endcase
always@(posedge clk)
state <= next_state;
endmodule
來源：蔡覺平老師的Verilog課程
到了這里，關于Verilog學習筆記（3）:Verilog數字邏輯電路設計方法的文章就介紹完了。如果您還想了解更多內容，請在右上角搜索TOY模板網以前的文章或繼續瀏覽下面的相關文章，希望大家以后多多支持TOY模板網！
![[蔡覺平老師主講] Verilog HDL數字集成電路設計原理與應用](https://imgs.yssmx.com/Uploads/2024/04/848792-1.png)
