1、概述

在局域網中。WDS服務配合DHCP服務，可以對支持PXE啟動的客戶端電腦從遠程安裝和部署操作系統

只要客戶端電腦支持PXE，再接入到該局域網即刻可以重裝系統

注意：VMWare虛擬機安裝在電腦1，電腦1不能從該虛擬機安裝系統

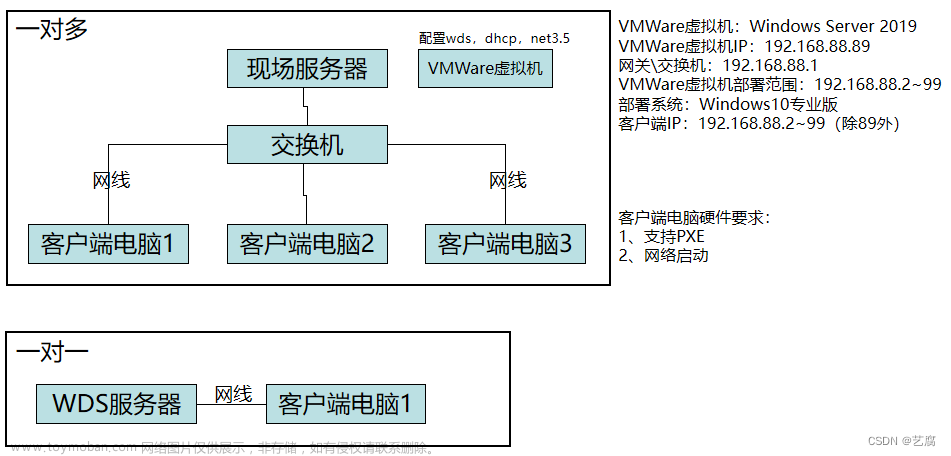

2、部署Windows系統局域網架構圖

3、環境說明

方法一：VMWare虛擬機部署WDS服務器

說明：為什么要在VMWare中部署呢？

解析：成本低、方便、可塑造性、安全性、快捷、移動性

1）不需要格外購買電腦單獨部署一個WDS，并接入交換機中（局域網）

2）備份WDS服務器虛擬機到U盤，可隨身攜帶，直接使用VMWare打開WDS服務即可

3）在VMWare中可隨便造，不需要擔心現場有人操作（有備份）

4）只需將VMWare虛擬機安裝在現場服務器中即可（可隨時卸載），DHCP、WDS不會直接安裝在現場服務器中，保證現場局域網安全性

方法二：生產環境部署

說明：

1. 成本高。購買電腦服務器（如上圖局域網架構圖所示）。
2. 一旦出現部署WDS過程中產生的問題?？赡苄枰匮bWDS服務等（無法備份）
3. DHCP、WDS服務會直接安裝在現場服務器中?？赡茉斐涩F(xiàn)場DHCP分配沖突等安全性

4、部署相關包

VMWare16.0（含激活碼）.ZIP、WINRAR、windows server2019.iso、cz_windows10專業版（需要私）

注意：Windows Server不建議低于2016版本

5、VMWare搭建Windows Server2019

注意：安裝VMWare就不說了

創建虛擬機-簡約步驟：雙擊，【文件】>【新建虛擬機】>【自定義】>默認下一步>勾選【iso】，【瀏覽】選擇【windows server2019.iso】>密碼：自定義>虛擬機存放位置：自定義（注意：整個虛擬機存放位置文件夾需要備份到U盤）>默認下一步…>內存：2GB及以上>勾選【橋接網絡】>默認下一步…>勾選【創建新虛擬磁盤】>磁盤大?。?5GB及以上。勾選【拆分成多個文件】>磁盤文件：存放在虛擬機位置根目錄>點擊【完成】

6、網絡配置

VMWare虛擬機IP靜態配置：

設置后?？蛻舳撕蚖DS服務器嘗試相互ping通

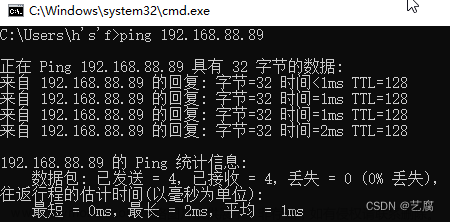

客戶端：win+r鍵輸入cmd命令進入cmd命令行，再次輸入： ping 192.168.88.89 ，回車

客戶端成功連接WDS服務器

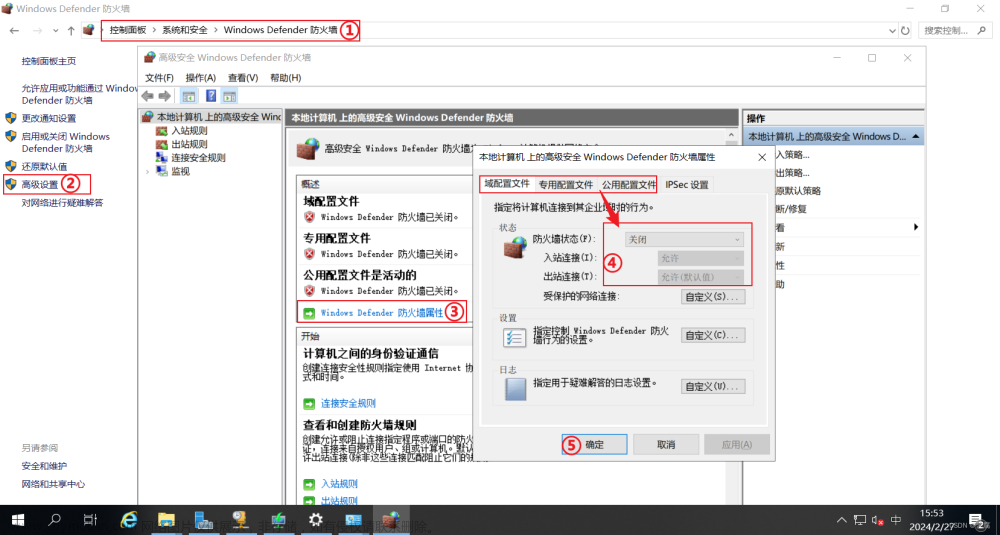

7、WDS服務器關閉防火墻

步驟：①、②、③、④、⑤點擊確定即可

8、WDS服務器開放WDS端口

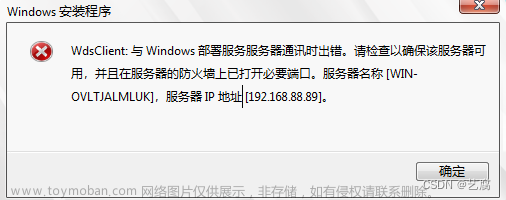

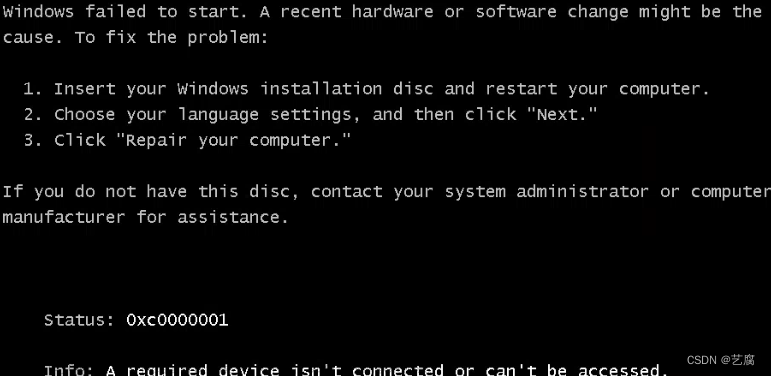

安裝系統時，提示以下報錯。

解決方法：wds服務器開發端口，具體如下所示

新建規則出入站TCP端口：4011、4012

新建規則出入站UDP端口：67、68、69

示例：入站TCP協議端口：4011和4012端口

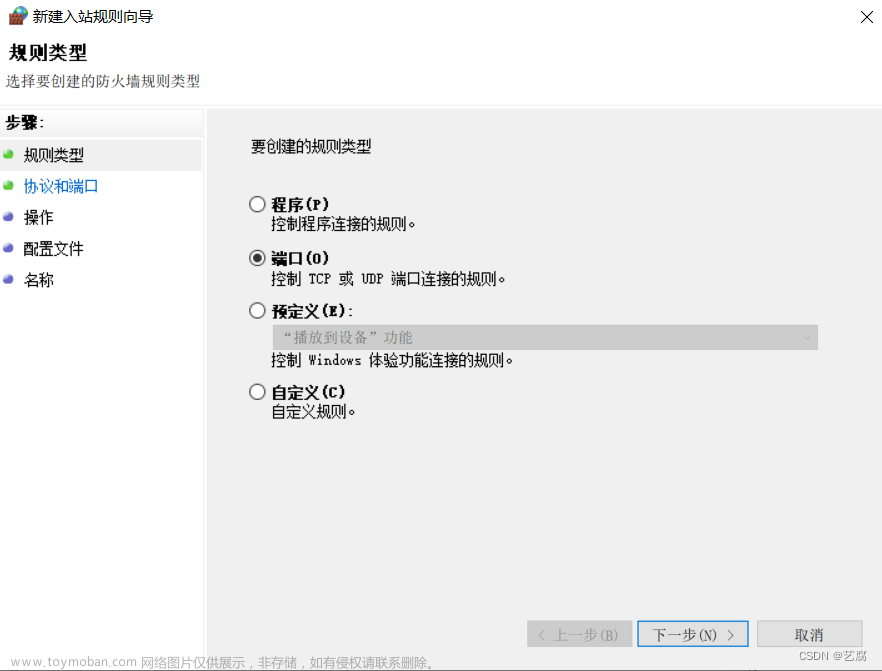

1）勾選【端口】，下一步

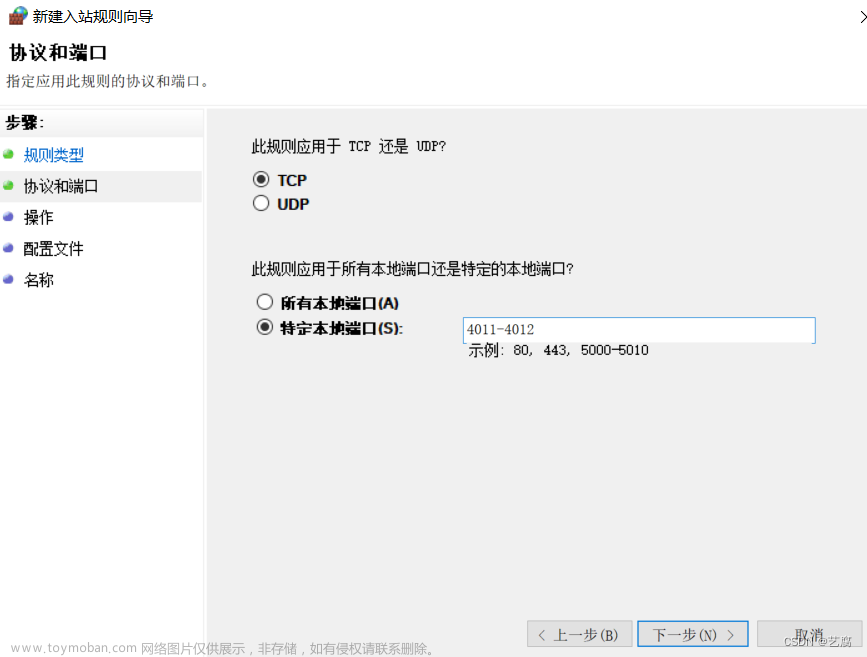

2）勾選【TCP】，勾選【特定本地端口】輸入：4011-4012? ，下一步

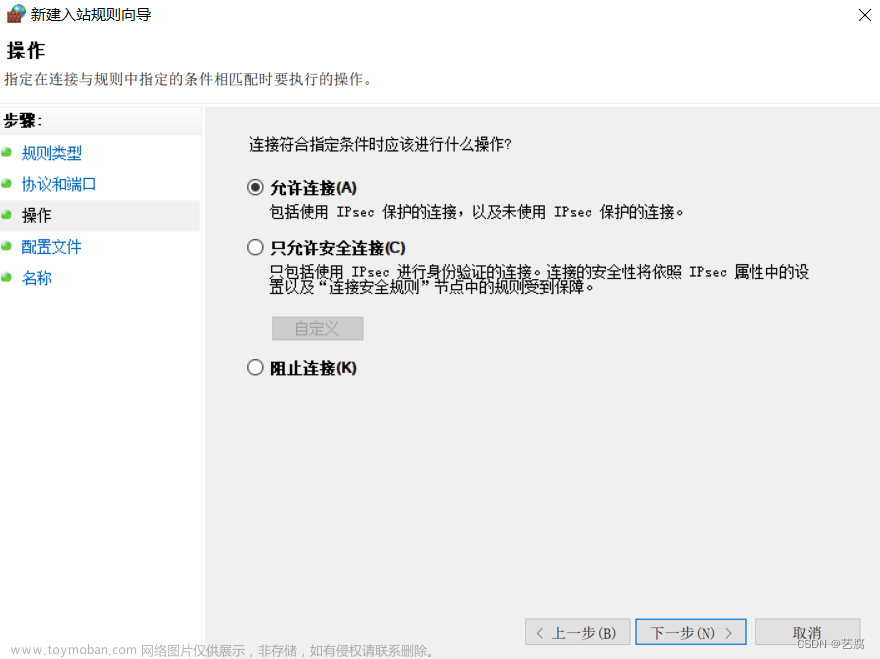

3）勾選【允許連接】，下一步

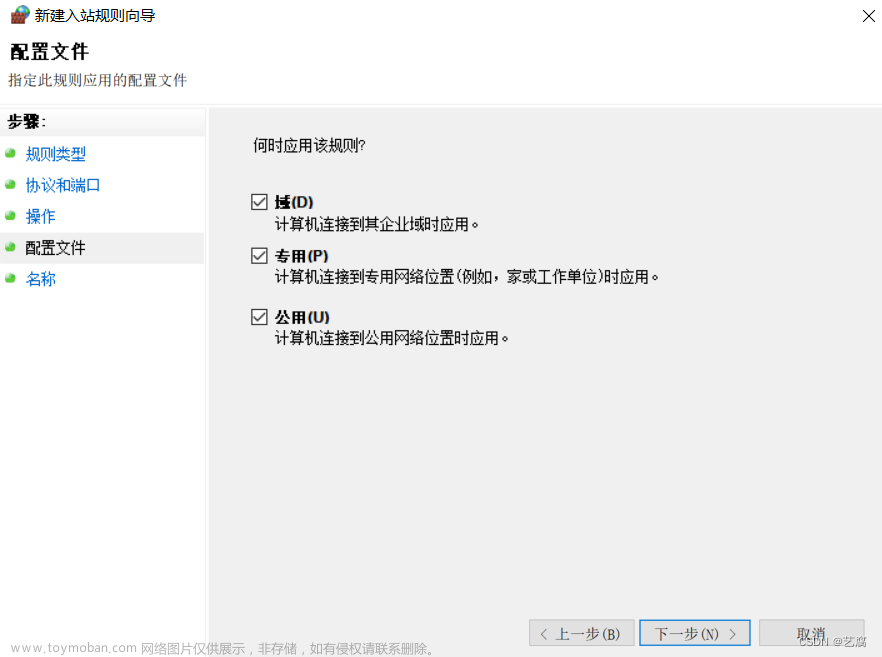

4）勾選全部網絡，默認下一步

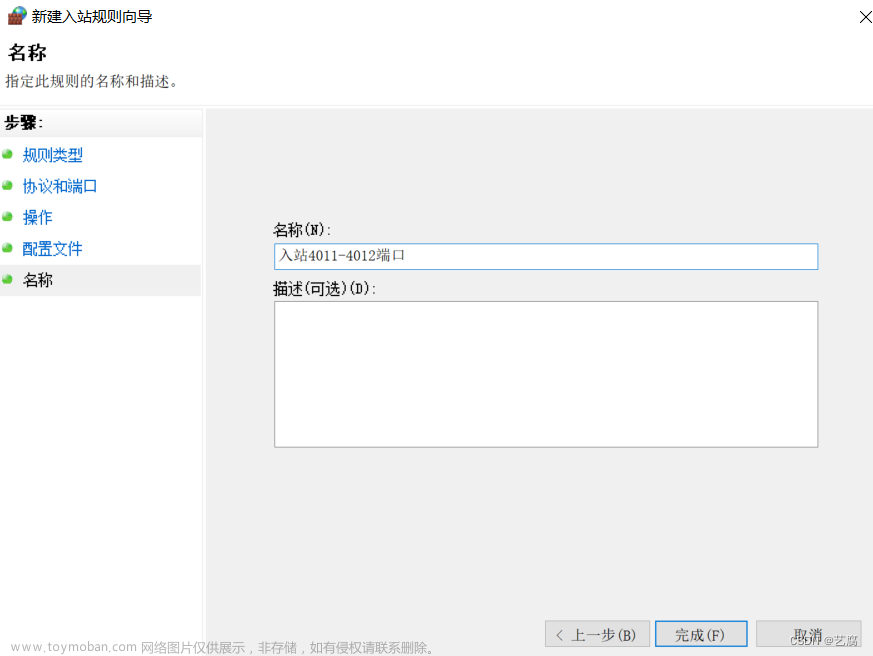

5）自定義名稱

其它端口，請自行設置

9、WDS服務器下搭建wds和dhcp及NET3.5

1）雙擊

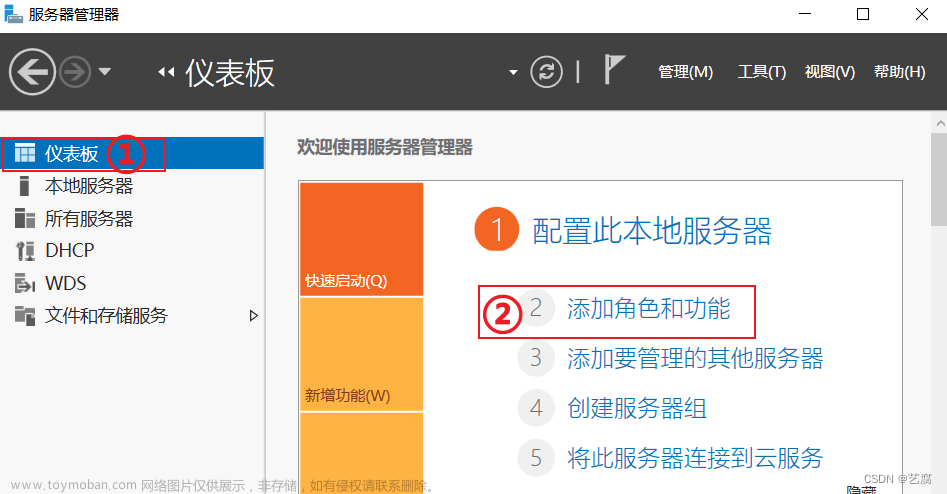

2）①>②點擊【添加角色和功能】

3）以下都是默認下一步

1. 服務器角色安裝WDS部署服務和DHCP

注意：安裝DHCP時，必須要一個靜態IPV4，但是目前虛擬機只有一個動態IPV4并且該適配器需要網絡下載WDS和DHCP。所以需要添加多一個適配器用作靜態IPV4，該靜態IPV4用作服務端IP。

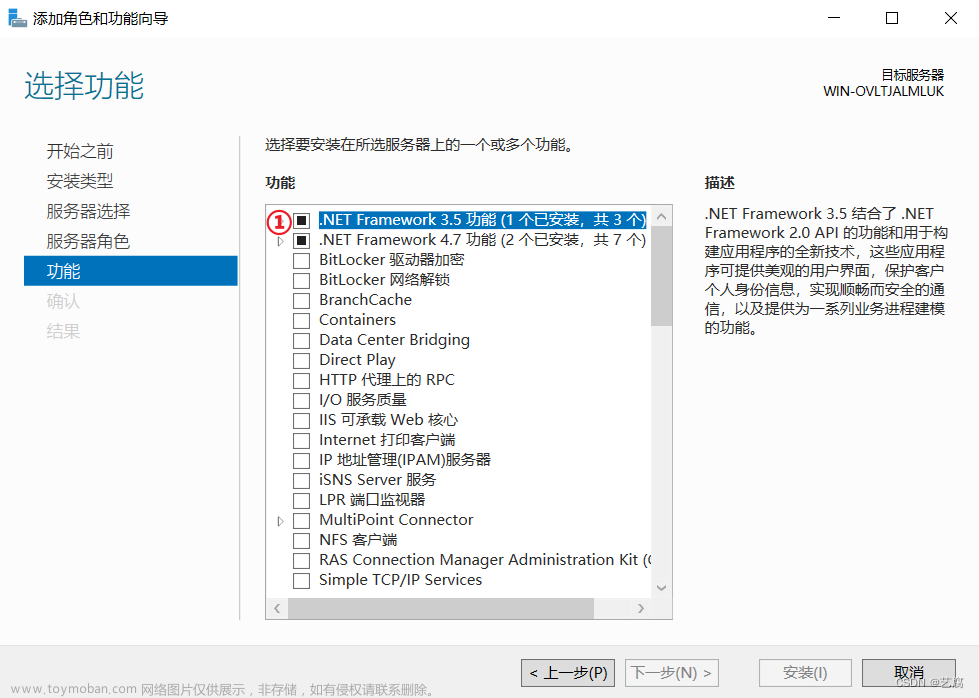

5）稍后安裝NET3.5（容易安裝失敗，提示備用源路徑。具體方法…）

（容易安裝失敗，提示備用源路徑一直報錯。具體方法：一般是因?yàn)楫?dāng)前服務端系統的鏡像路徑找不到。.NET下載_NET Framework版本合集-KK下載站 (kkx.net)）

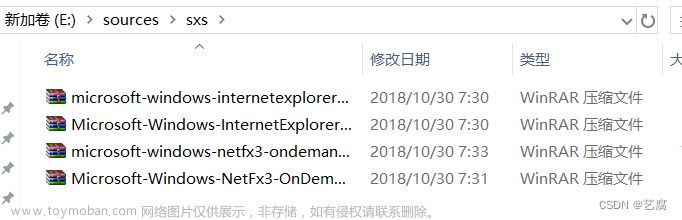

下載當前系統對應的NET3.5包 復制解壓到本地，（自定義，除C盤外）某盤:\Sources\sxs\

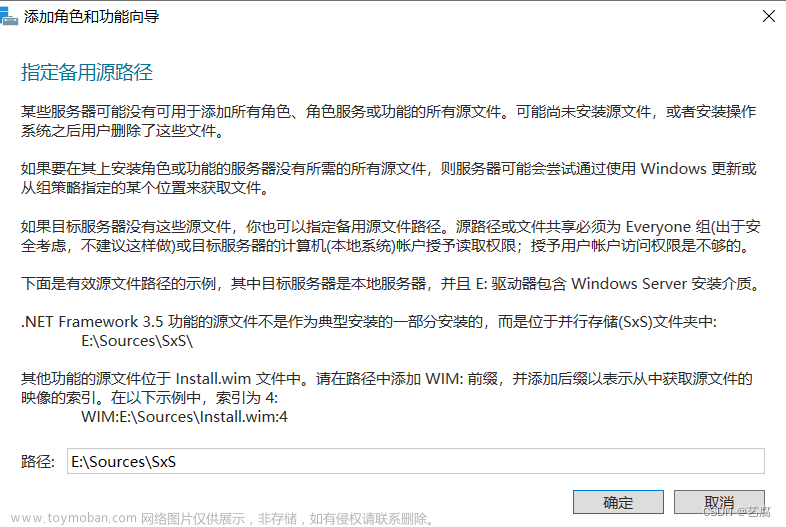

重新刷新或重啟電腦，填寫指定備用源路徑E:\Sources\sxs，安裝NET3.5

注意：本人服務端系統是windows Server 2019，對應的net3.5包感謝大佬jing_zhong提供：百度網盤 請輸入提取碼?? 提取碼：uyid

6）點擊【安裝】

7）點擊服務器管理器-小旗子-完成DHCP部署

9）顯示完成即可配置成功

9.1、配置DHCP

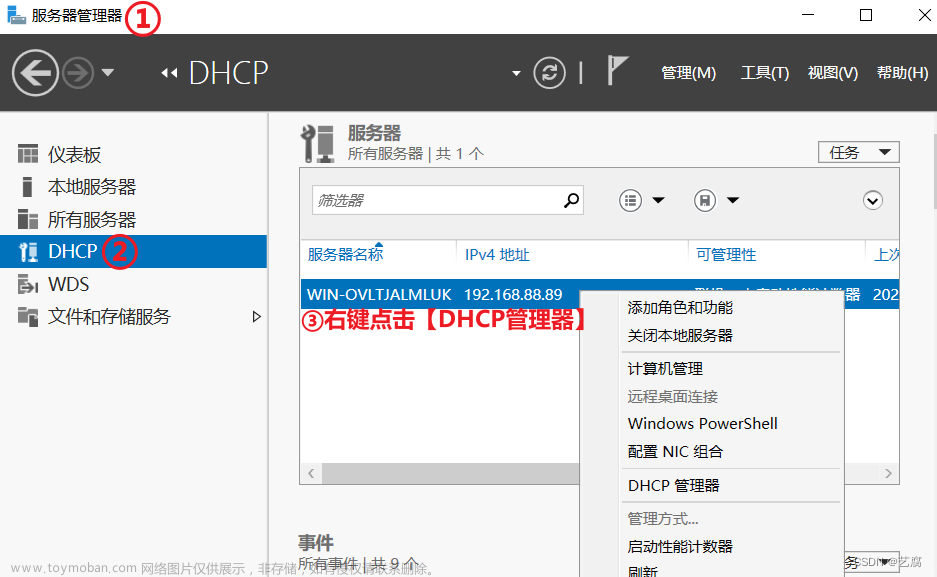

1）選擇服務器管理器>DHCP>服務器名稱右擊>DHCP管理器

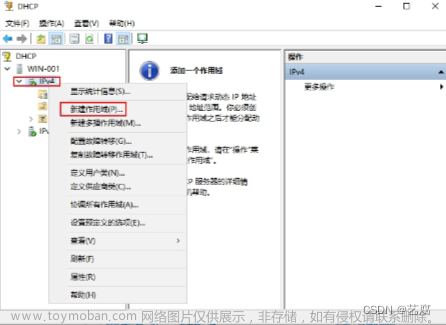

2）依次打開DHCP>服務器>IPV4>新建作用域

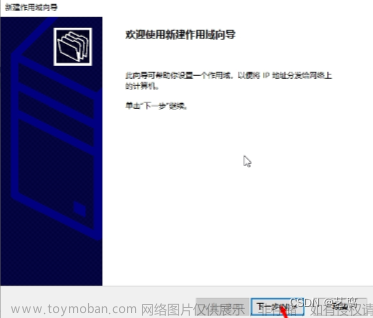

3）默認下一步

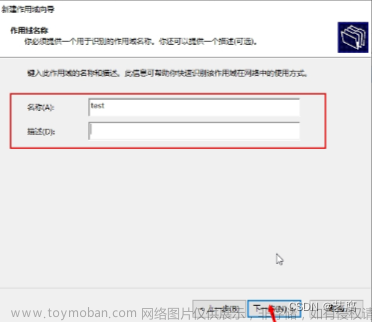

4）根據時間情況填寫名稱，下一步

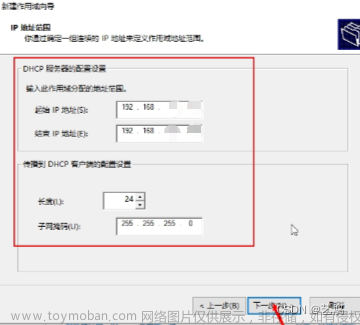

5）分配ip地址范圍

192.168.88.2~192.168.88.99

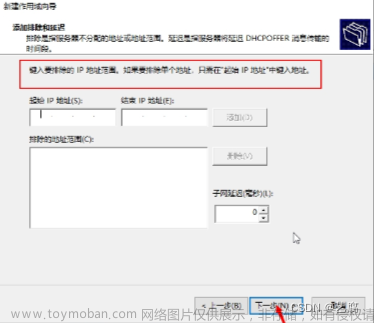

6）默認下一步

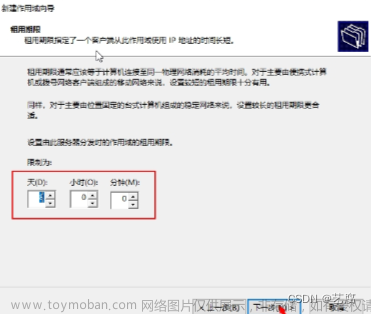

7）租用時長，默認，下一步。

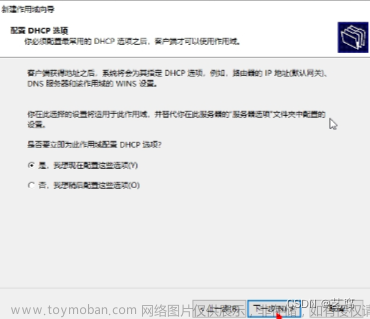

8）保持默認【是…】，下一步

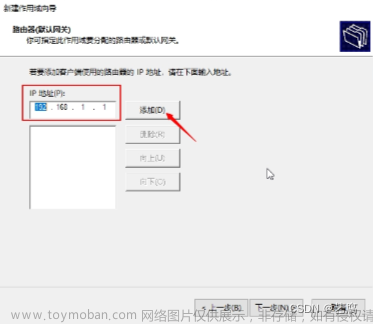

9）填寫網關地址192.168.88.1，點擊【添加】，下一步

10）默認，下一步

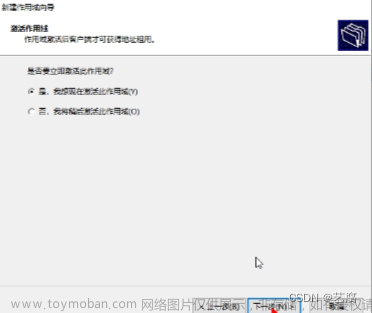

11）保持默認【是…】，下一步

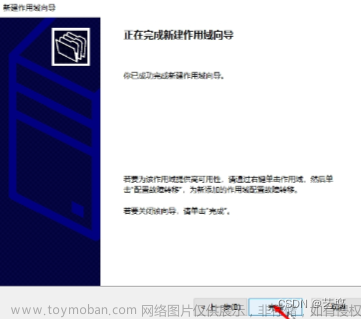

12）默認下一步

至此DHCP配置完成，后面還需要啟動激活！

9.2、WDS配置

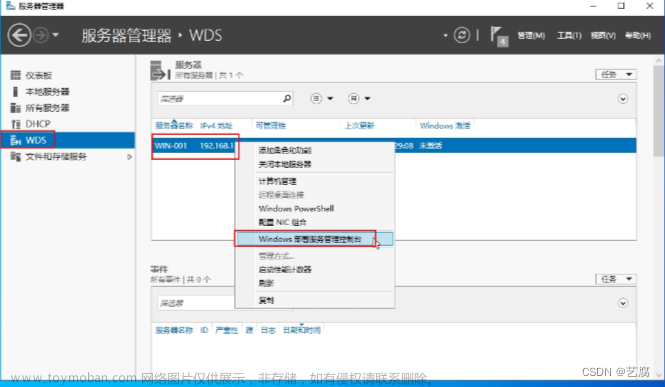

1）打開服務器管理器>WDS>服務器名稱右鍵>windows部署服務管理控制臺

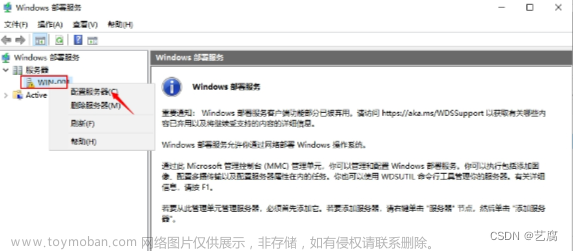

2）依次展開windows部署服務>服務器>配置服務器

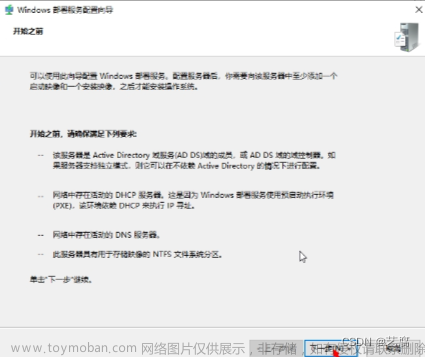

3）默認，下一步

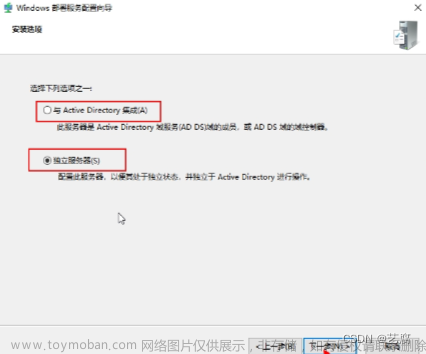

4）根據情況選擇【獨立服務器】，下一步

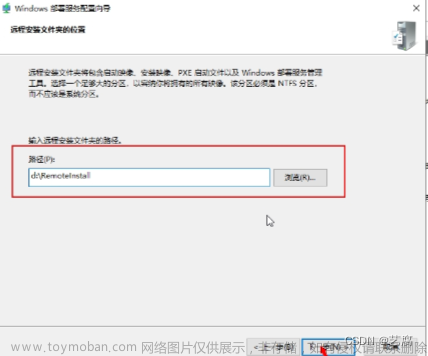

5）選擇保存路徑，WDS配置的存儲文件夾E:\RemoteInstall，下一步。建議C盤外。

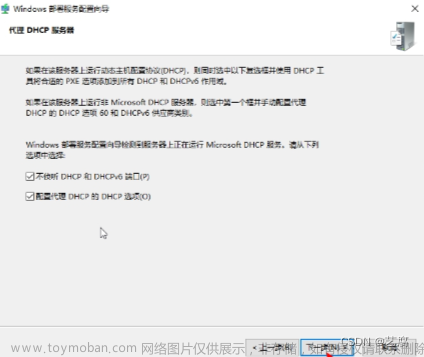

6）默認，下一步

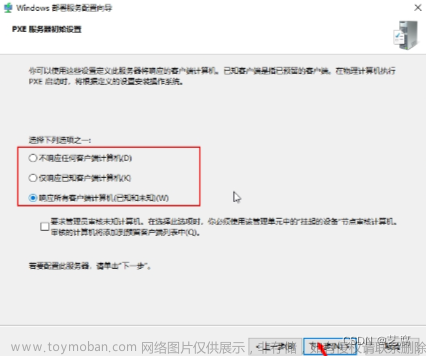

7）勾選【相應所有客戶端計算機】，下一步

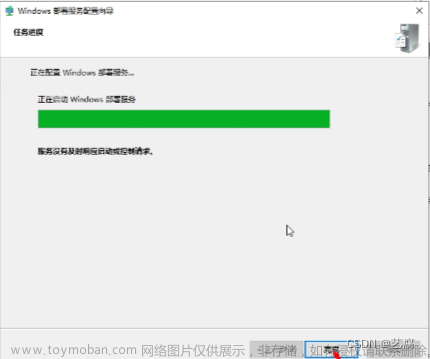

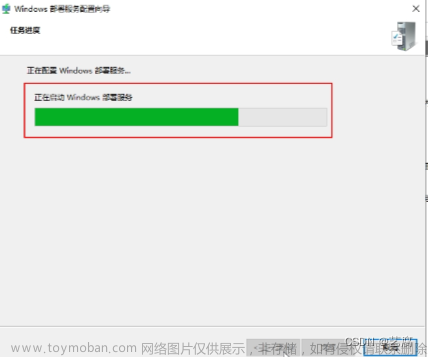

8）等待配置完成

9）點擊完成

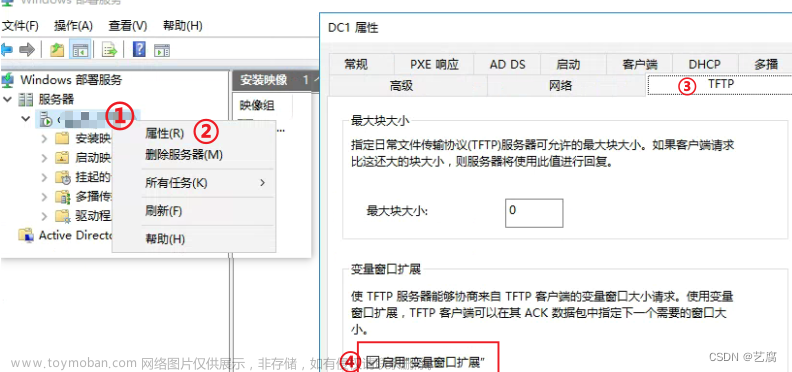

WDS中服務器的TFTP，不勾選【啟用變量窗口擴展】，如果勾選，那么安裝鏡像是會報錯

10、WIN10專業版的映像配置

1）將以下win10專業版復制解壓到虛擬機WDS服務器中（如何傳輸文件到虛擬機中？提示：共享文件夾）

2）解壓完成后，在sources里找到，boot.wim和install.wim

3）復制兩個文件，到WDS配置的存儲文件夾下

10.1、安裝映像?-->?install.wim

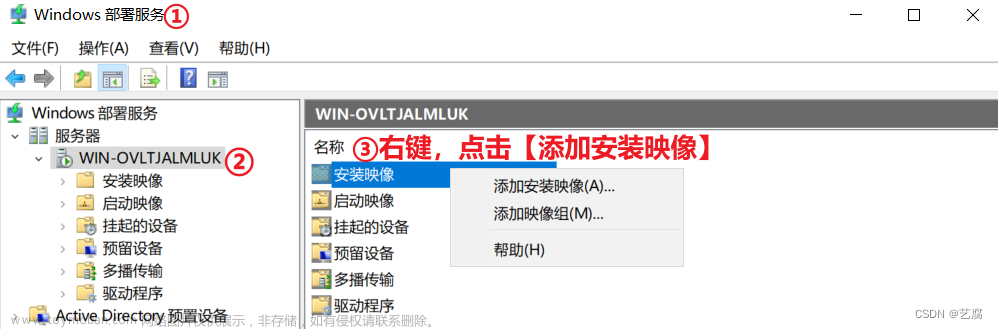

打開windows部署服務，點擊安裝映像，添加安裝映像

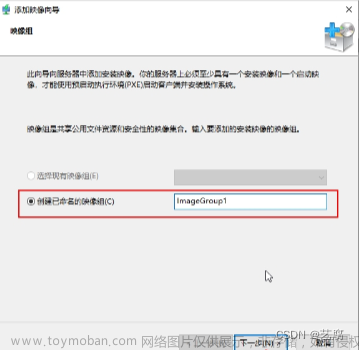

默認下一步

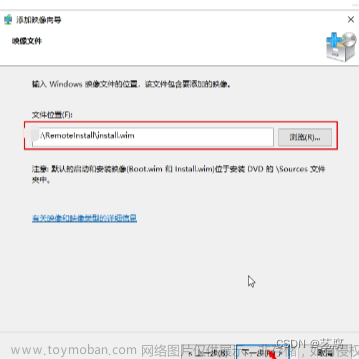

選擇保存的E:\RemoteInstall\install.wim

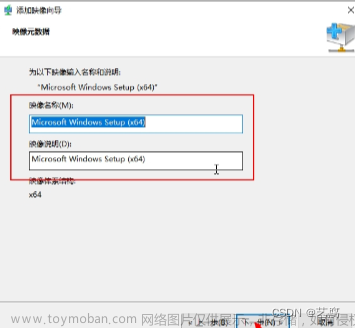

默認下一步

默認，下一步

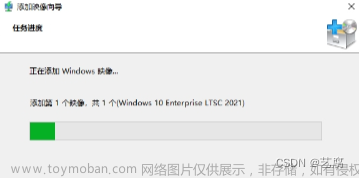

等待映像添加完成

10.2、啟動映像--> boot.wim

1）Windows部署服務>WIN-OVLTJALMLUK>啟動映像，右鍵【添加啟動映像】

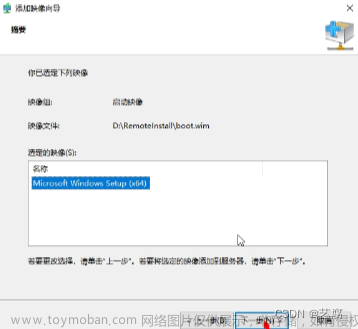

2）添加啟動映像boot.wim

E:\RemoteInstall\boot.wim

3）默認，下一步

4）默認下一步

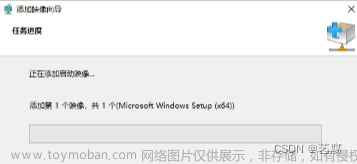

5）等待映像添加完成

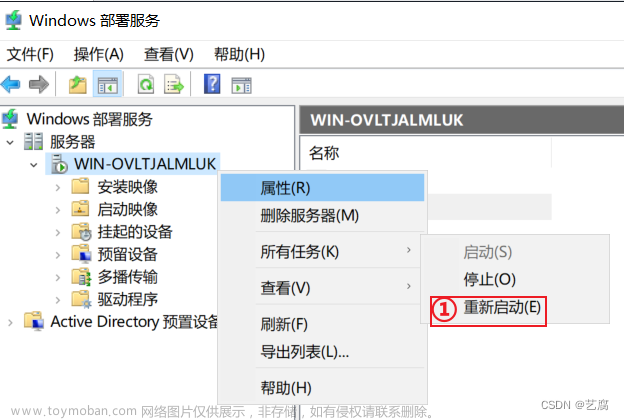

1. 重啟wds服務

11、客戶端測試

客戶端電腦硬件要求：

1、支持PXE

2、網絡啟動

WDS環境要求

客戶端：

1. 防火墻關閉（允許外部訪問）

服務端：

1. 防火墻關閉
2. UDP(67，68，69),TCP(4011，4012)端口 出入站

3）服務端和客戶端必須互相ping通

開始測試安裝

1）客戶端電腦點擊【重啟】

1. 重啟過程中狂按Fn+F12組合鍵，或F12鍵（根據電腦品牌不同）。即可進入BIOS界面

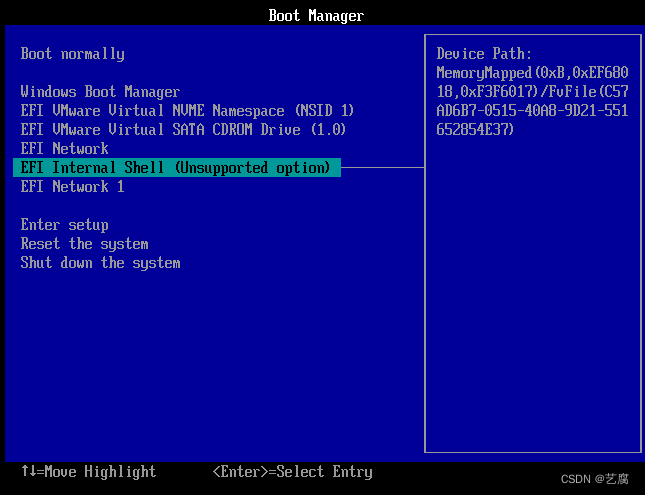

3）方向鍵向下選擇“EFI Network”，按Enter，即可彈出以下“通過IPV4啟動PXE”彈窗

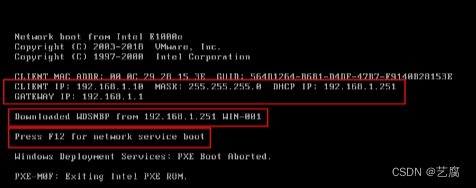

4）出現以下客戶端預分配IP后，再按Enter

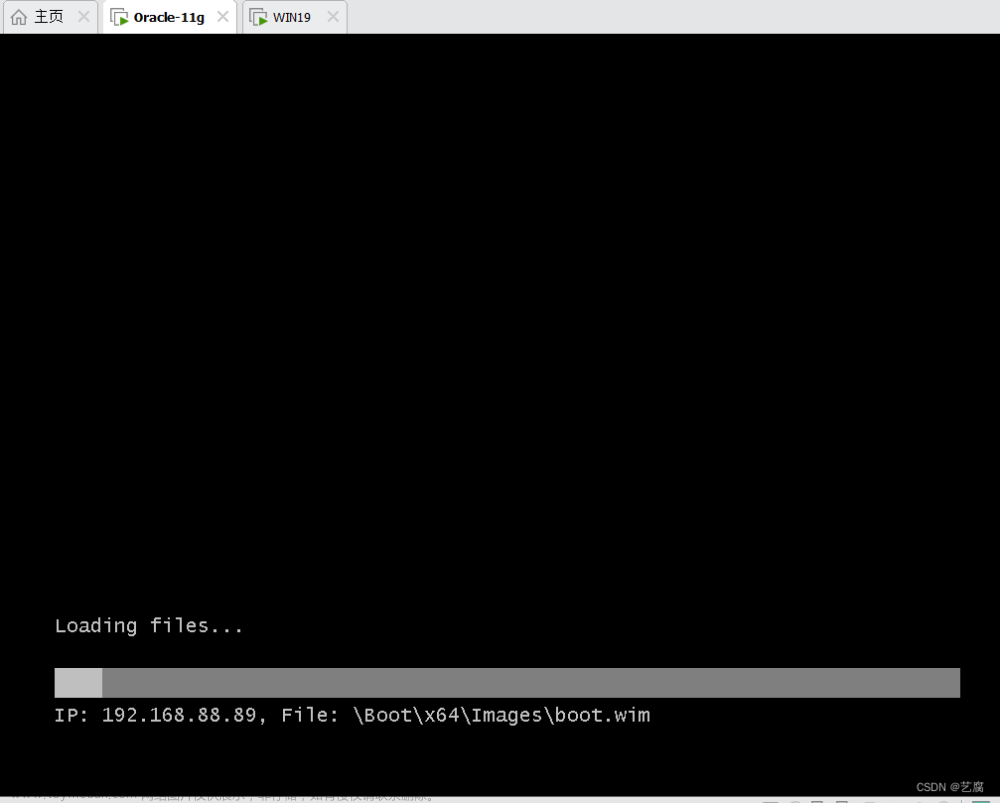

5）加載boot.wim中

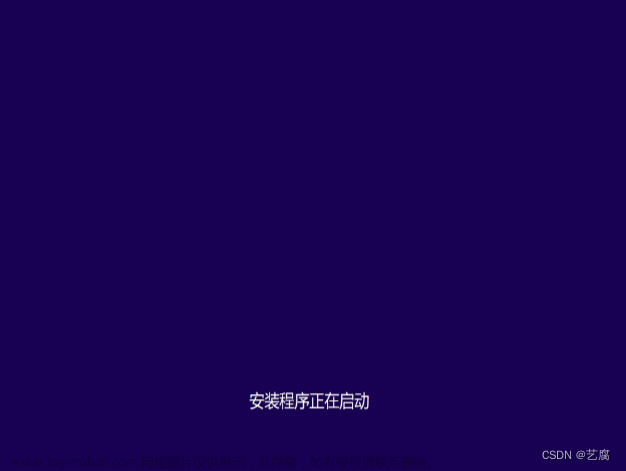

6）正常啟動

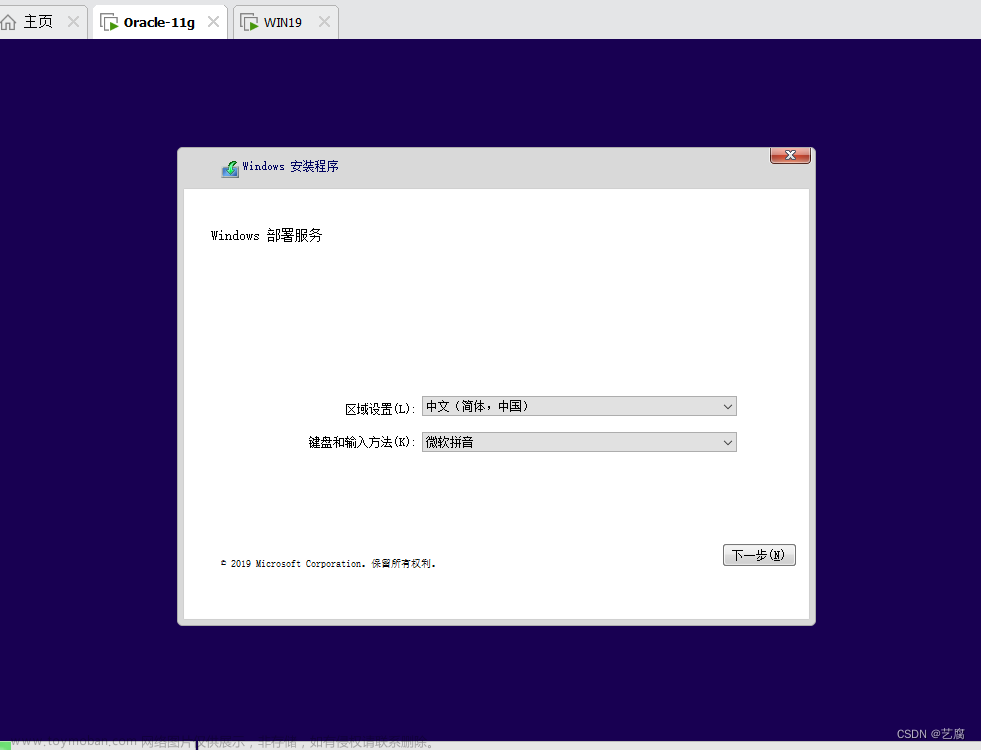

7）出現windows部署服務，點擊下一步

8）輸入服務器賬號密碼，確定（賬號輸入方式：服務器名\用戶名）

賬號格式：服務器計算機名稱\開機用戶名稱。如：WIN-2019\Administrator

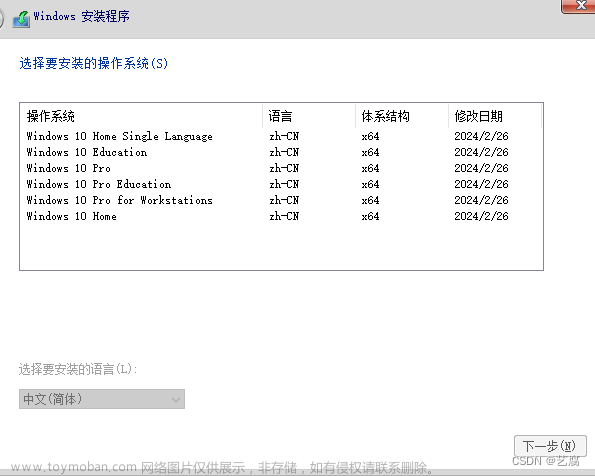

9）個人推薦Windows 10 Pro

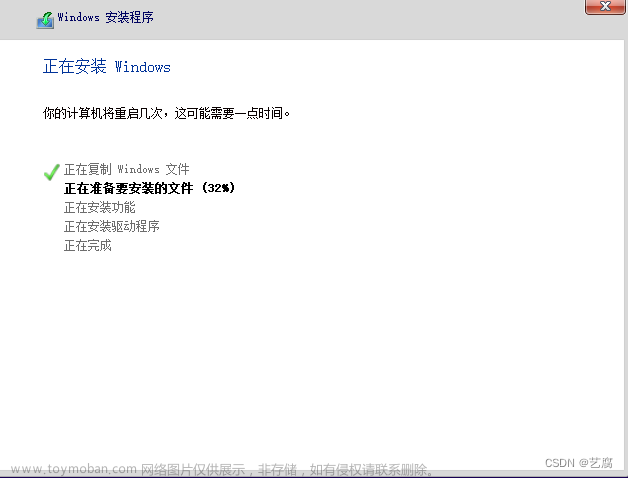

10）等待服務器響應，安裝系統

至此安裝完成！文章來源地址http://www.zghlxwxcb.cn/news/detail-857359.html
