概念：

?連接：通過協議 方言及庫存儲的適配，連接數據和應用，關注多模數據苦之間的合作

? 增量：抓取庫入口流量題提供重定向， 流量變形(加密脫敏)/鑒權/治理(熔斷限流)/分析等

? 可插拔：微內核

DDL:create table/index ｜?alter table ｜drop table ｜truncate table｜drop index/table 表結構

DML:insert update delete 表數據的操作

DQL:select?

DCL:grant分權限?revoke廢除權限

分表分庫

數據分片：按某維度將存放在單一數據庫中的數據分散地存放至多個數據庫或表

垂直分片

專庫專用，按業務

水平分片

通過某個字段（或某幾個字段），根據某種規則將數據分散至多個庫或表中

流程

Standard 內核流程：SQL 解析 => SQL 路由 => SQL 改寫 => SQL 執行 => 結果歸并，用于處理標準分片場景下的 SQL 執行

Federation 執行引擎流程：SQL 解析 => 邏輯優化 => 物理優化 => 優化執行 => Standard 內核流程，在優化執行階段依賴Standard內核流程，對優化后的邏輯 SQL 進行路由、改寫、執行和歸并

sql解析:詞法/語法解析，詞法解析器SQ拆分不可再拆的詞 Token，詞法解析器 理解 sql，解析上下文(表/選擇項/排序項/分組項/聚合函數/分頁信息/查詢條件/占位符標記)

sql路由:分片/廣播，解析上下文匹配分片策略，生成路由路徑

sql改寫:在真實數據可以執行的語句，正確性/優化改寫

sql執行:多線程執行器異步執行

結果歸并:結果由統一的JDBC接口輸出，流式歸并/內存歸并/裝飾者模式追加歸并

? ?流式歸并：以結果集游標下移進行結果歸并，省內存 減少垃圾回收

查詢優化:Federation提供，優化關聯/子查詢，跨庫分布式查，關系代數優化查詢計劃，最優計劃查詢出結果

解析引擎

抽象語法樹

? ? sql解析階段的token，再據不同數據庫方言提供的字典，將其歸類為關鍵字 表達式 字面量 操作符，語法解析器將sql轉換為抽象語法樹

?解析過程不可逆，token按原本順序依次解析，性能高

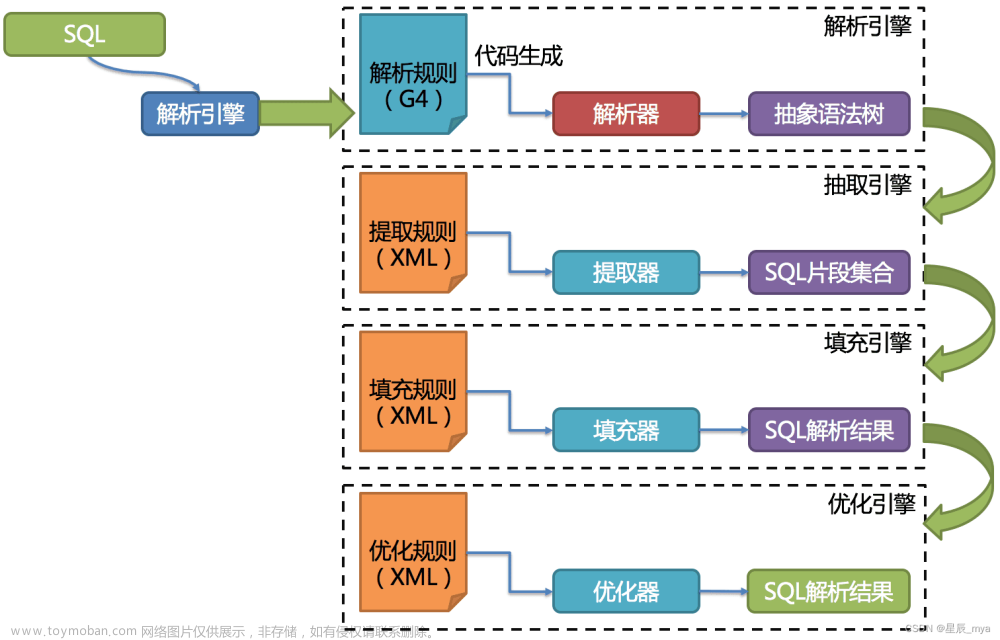

sql解析引擎

? ?3.0 ANTLR作為SQL解析的引擎(兼容sql)，據DDL -> TCL -> DAL –> DCL -> DML –>DQL依次替換原有的解析引擎，慢 需要搭配PreparedStatement預編譯

路由引擎

上下文匹配數據庫/表的分片策略，生成路由

攜帶分片鍵sql，分片鍵不同劃分單片路由(=)多片路由范圍路由(between)

不攜帶 分片鍵 的廣播路由

分片策略

?內置：尾數取模 哈希 范圍 標簽 時間

?用戶配置：需求定制復合分片策略

分片路由

直接路由:分庫不分表 hint指定路由到庫，避免sql解析 結果歸并；可子查詢 自定義函數等任意sql

標準路由:推薦，不含關聯查 僅綁定表間關聯的sql，=單表 between/in不定 sql拆分?jǐn)?shù)目與單表一致

笛卡爾積路由:復雜?非綁定表間關聯查詢需拆解為笛卡爾積組合執行 t0t0? t0t1? t1t0? t1t1

廣播路由

• 全庫表：庫中邏輯表相關的all操作，DQL DML DDL,all庫all表匹配邏輯表和真實表名 執行
• 全庫:對庫操作，set/TCL事務控制語句，據邏輯名字遍歷符合名字匹配的真實庫
• 全實例:DCL 每個庫只執行一次
• 單播:獲取真實的表信息 任意庫的任意真實表即可
• 阻斷:屏蔽sql對數據庫的操作

改寫引擎

邏輯SQL改寫在真實數據庫中可正確執行的SQL：正確性改寫 優化改寫

流式歸并優化：group by 的sql增加order by和分組項相同的排序項/順序

執行引擎

?執行引擎的目標是自動化的平衡資源控制與執行效率

連接模式

? ?每個分片查詢維持一個獨立的數據庫連接：利用多線程提供執行效率/并行處理io消耗/避免過早將結果放到內存/持有查詢結果集游標位置的引用

? 無法保證每個分片持有獨立數據庫連接，在復用該庫連接獲取下一張分表查詢結果集之前，當前查詢結果集全數加載至內存，流式退化為內存歸并

? ?抉擇：對庫連接資源控制保護 更優歸并模式對中間件內存資源節省

內存限制模式

? 不限制一次操作所耗費的數據庫連接數量，多線程并發處理，執行效率最大化

? 且在sql滿足條件情況下，優先選擇流式歸并，防止內存溢出 避免頻繁垃圾回收

? OLAP：提供吞吐量，聯機分析處理 復雜計算和統計 數據分析預測

連接限制模式

? ?控制連接數量，唯一連接串行執行處理，分片散落不同數據庫 多線程處理不同庫的操作 一個庫一個連接，防止對一次請求對數據庫連接占用過多所帶來的問題，內存歸并

? ?OLTP(聯機事務) 實時性 事務處理數據操作

? ? ??帶分片鍵 路由到單一分片 保證庫資源被更多應用使用到

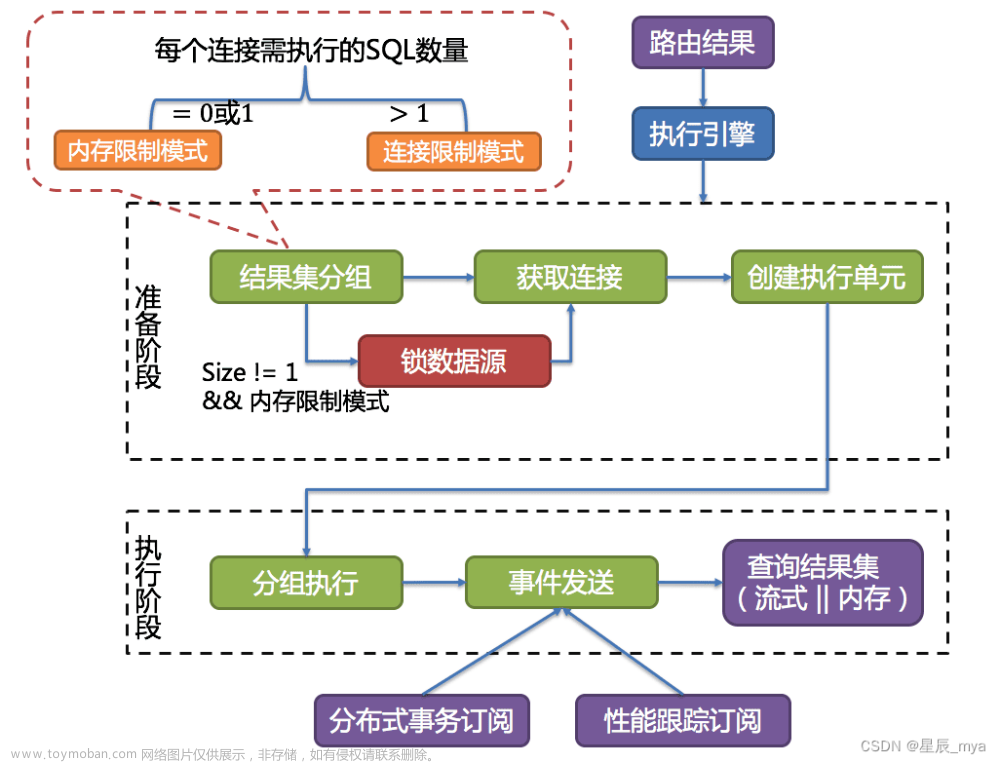

自動化執行引擎

由執行引擎根場景自動選擇最優的執行方案

連接模式的選擇粒度細化至每一次SQL的操作

? ? 據路由結果，實時演算和權衡，自主選擇：資源 效率最優?

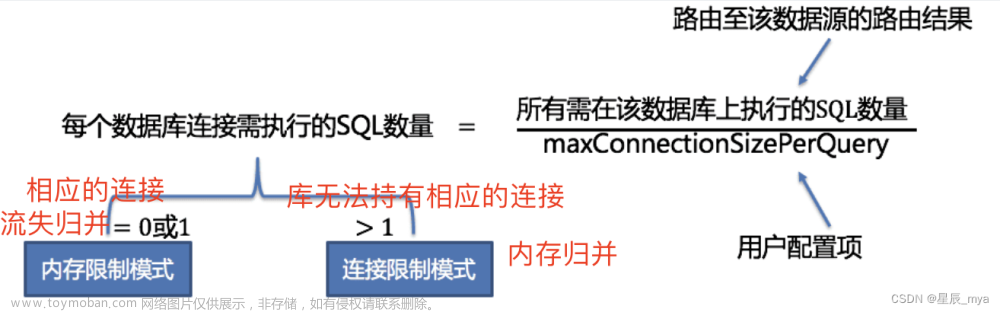

? ? 僅配置maxConnectionSizePerQuery一次查詢時每個數據庫所允許使用的最大連接數

準備階段

結果集分組 執行單元執行兩步

1. sql路由結果按數據源的名稱分組
2. 獲得在數據庫實例在maxConnectionSizePerQuery范圍，一連接需執行的SQL路由結果組，計算出本次請求的最優連接模式

避免死鎖：同步獲取連接，創建執行單元 原子性一次性獲取本次sql需要all庫連接

• 避免鎖定一次性只需要1個庫連接的操作，不需鎖定，OLTP分片鍵路由唯一節點 讀寫分離
• 內存限制模式才資源限定，連接限制all結果集在內存后釋放連接資源 不會死鎖

執行階段

分組執行

? ?準備執行階段生成的執行單元下發到底層并發執行引擎，執行過程中關鍵步驟發送事件 執行引擎僅關注事件發布 訂閱感興趣的并處理

歸并結果

? ?內存歸并結果集或流式歸并結果集，將其傳遞至結果歸并引擎 ??

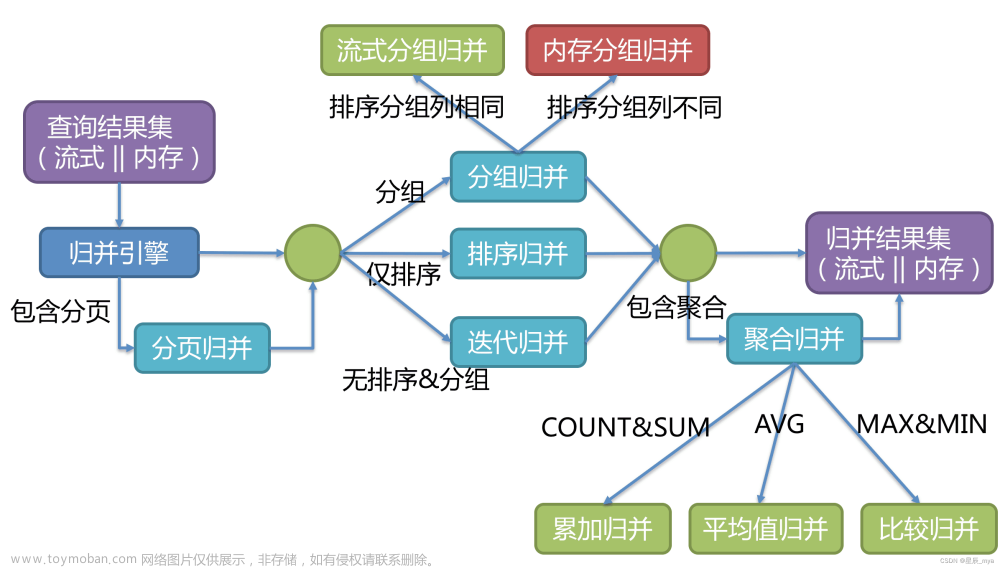

歸并引擎

? ?結果歸并:從各個數據節點獲取的多數據結果集，組合成結果集并正確的返回給請求客戶端

? ?返回結果集方式歸并，減少內存消耗

流式歸并:每一次從結果集中獲取到的數據，能通過逐條獲取的方式返回正確的單條數據，與數據庫原生的返回結果集的方式契合

? ?遍歷、排序以及流式分組都屬于流式歸并的一種

內存歸并:需將結果集的all數據都遍歷并存儲在內存，通過統一的分組、排序及聚合等計算，再將其封裝成逐條訪問的數據結果集返回

裝飾者歸并:對all結果集歸并進行統一的功能增強，分頁歸并和聚合歸并這2種類型

遍歷:將多個數據結果集合并為一個單向鏈表

? ?遍歷完當前結果集，鏈表元素后移一位，繼續遍歷下一個數據結果集

排序:ORDER BY每個數據結果集自身是有序的，將結果集當前游標指向的數據值進行排序

? ? 將每個結果集的當前數據值進行比較（通過實現Java的Comparable接口），將其放入優先級隊列，?獲取下一條數據時，只需將隊列頂端結果集的游標下移，并據新游標重新進入優先級排序隊列找到自己的位置即可

? ？？？

分組:流式分組歸并/內存分組歸并

聚合:之前介紹的歸并類的之上追加的歸并能力,比較min max、累加sum count和求平均值avg

分頁:通過結果集的next方法跳過無需取出的數據，不會將其存入內存

數據脫敏

完整、安全、透明化、低改造成本的數據加密整合解決方案

• ? 解析用戶輸入的SQL進行，依據用戶提供的加密規則改寫SQL，實現對原數據加密，將原文數據（可選）及密文數據同時存儲到底層數據庫
• 查詢數據，從數據庫中取出密文數據，并對其解密，將解密后的原始數據返回給用戶。
• 自動化 & 透明化數據加密過程，無需關注數據加密的細節，像使用普通數據那樣使用加密數據

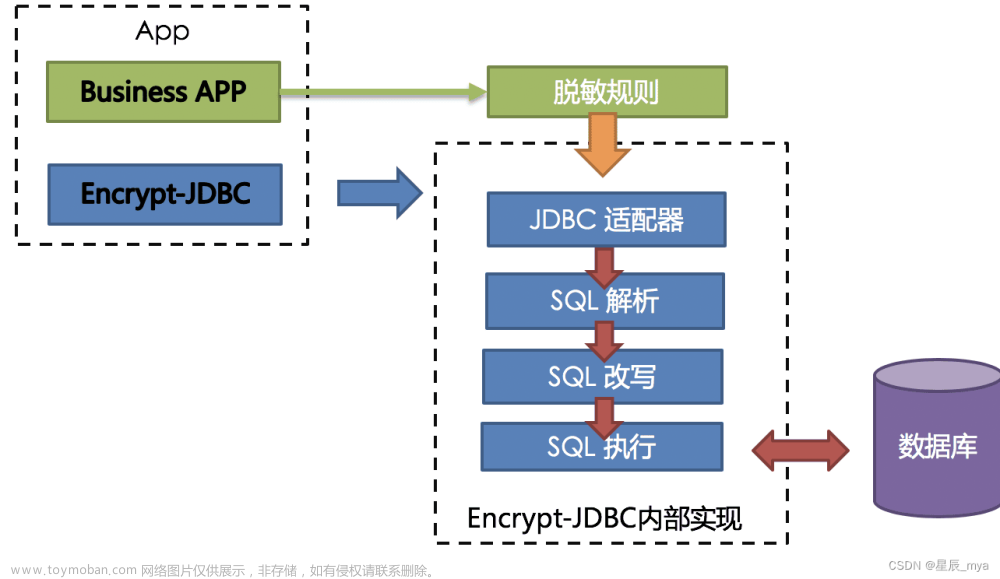

? ? 加密模塊攔截?SQL ，語法解析器進行解析、理解 SQL 行為，依傳入的加密規則，找出需加密的字段和所使用的加解密算法對目標字段進行加解密處理后，與底層數據庫交互

? ? 在用戶查詢時，將密文從數據庫中取出進行解密后返回給終端用戶。 屏蔽對數據的加密解密處理過程

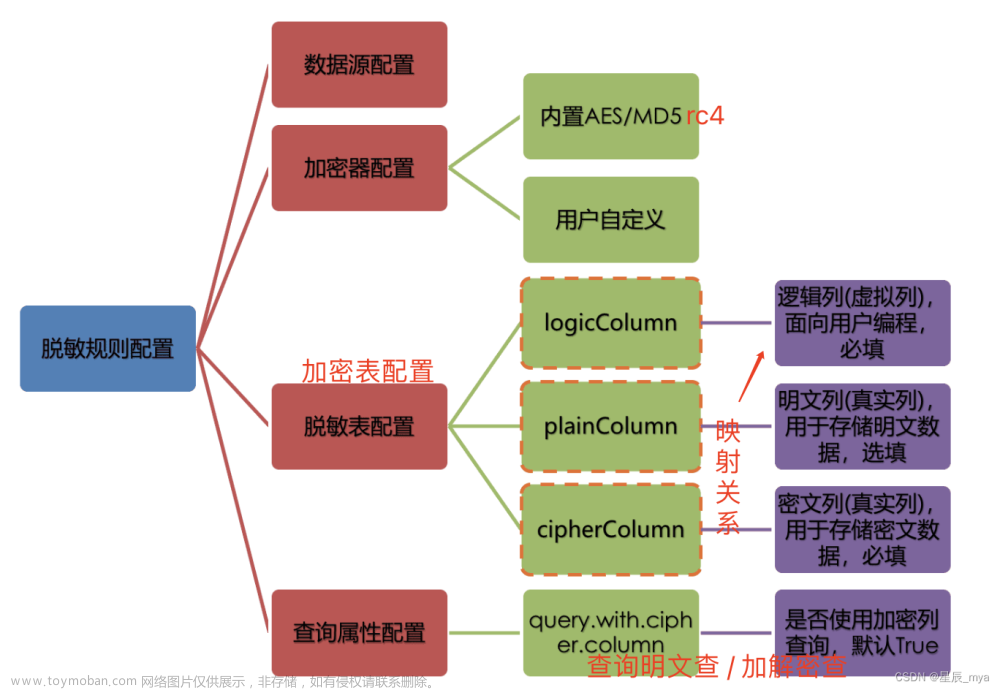

加密規則

加密處理過程

解決方案

新業務直接配置?

老業務

新的數據 走配置 新增字段 自動賦值

舊數據?自行加密清洗

將明文刪除，建立映射關系 底層使用密文處理

加密算法

EncryptAlgorithm

?encrypt decrypt

? ? insert/delete/update ，按配置 sql解析/改寫/路由 encrypt加密 存儲到庫

? ? 查詢decrypt從庫取出加密 逆向解密，原始數據返回

md5 不可逆，aes可選，rc4可逆

QueryAssistedEncryptAlgorithm

相同的數據，庫中也應該是不一樣的

encrypt()階段，設置某個變動種子，如時間戳。

? ? 針對原始數據+變動種子組合的內容進行加密，加密數據是不一樣的

decrypt()可依據之前規定的加密算法，利用種子數據進行解密

輔助查詢列queryAssistedEncrypt

? ?另一種方式加密原始數據，針對原始數據相同的數據，產生的加密數據是一致的

事務

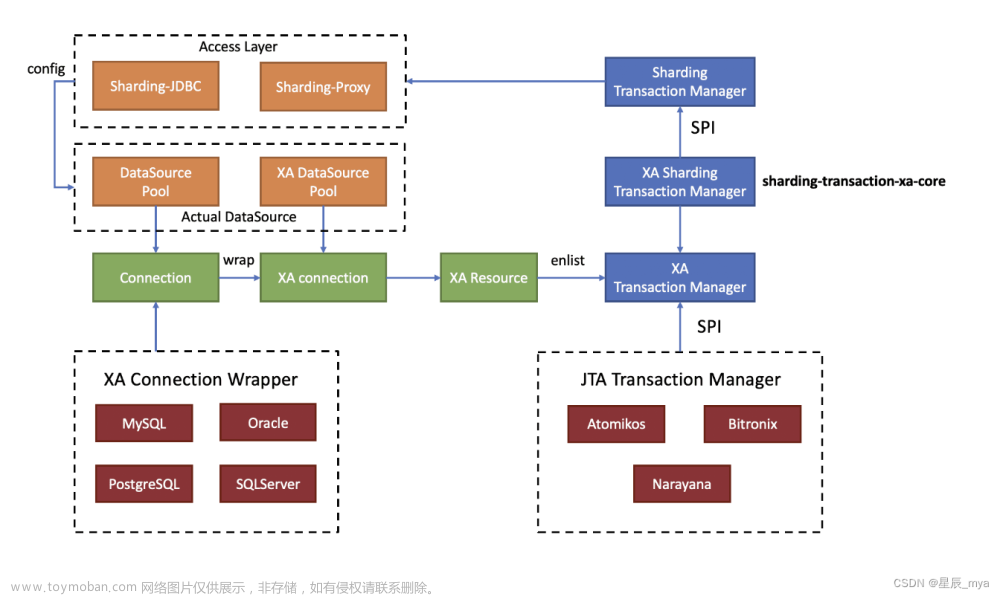

xa

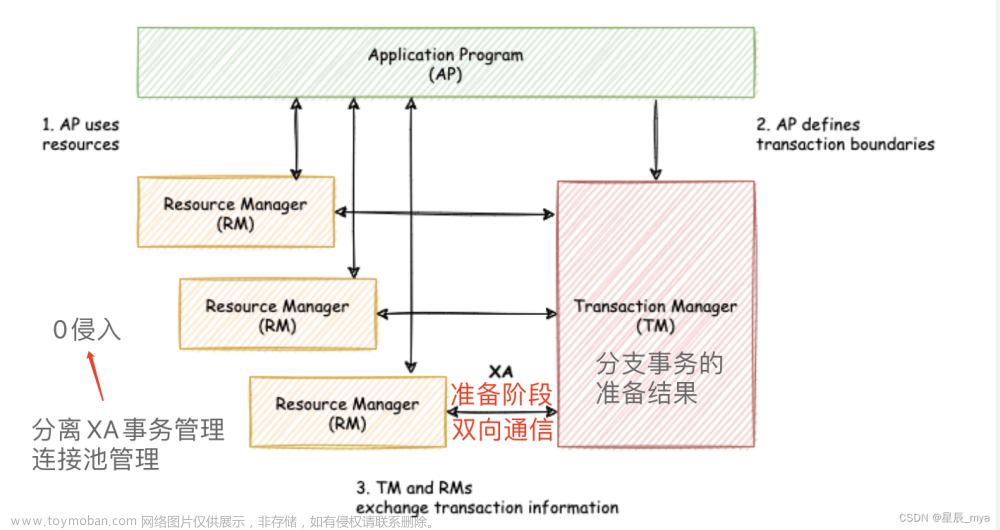

X/OPEN組織定義的DTP模型抽象的 AP（應用程序）, TM（事務管理器）和 RM（資源管理器）

??

? ? set autoCommit=0 ，XAShardingSphereTransactionManager 為調用具體的 XA 事務管理器開啟 XA 全局事務，以 XID 的形式進行標記

? ?XAResource注冊XA事務中，事務管理器?XAResource.start，庫收到XAResource.end前，all的sql操作標記為xa事務

? ?XAShardingSphereTransactionManager收到接入端提交命令，委托xa事務管理器提交，收集到all注冊xaResource， 發送XAResource.end 指令，依次發送prepare，手機xaResource投票，all均正確 commit最終提交，否rollback回滾

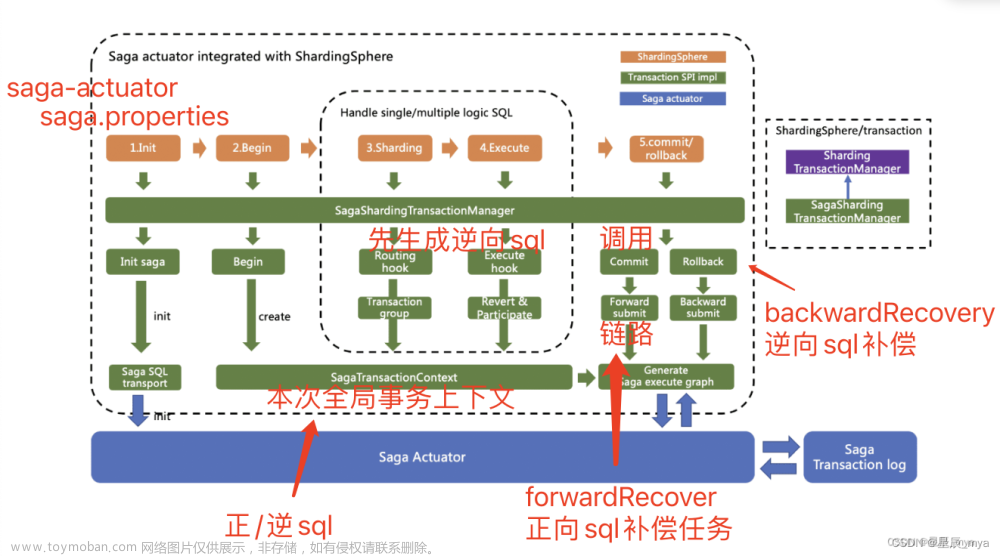

Saga

? ?一個Saga事務是一個有多個短時事務組成的長時的事務

? ?分布式事務場景下，一個Saga分布式事務看做是一個由多個本地事務組成的事務，每個本地事務都有一個與之對應的補償事務

? ?在Saga事務的執行過程中，如某一步執行出現異常，Saga事務會被終止，同時會調用對應的補償事務完成相關的恢復操作

自動反向補償

? ? ?Saga事務管理器根程序執行結果生成一張有向無環圖，在需要執行回滾操作時，據該圖依次按照相反的順序調用反向補償操作

? ? Saga事務管理器只用于控制何時重試，何時補償，補償?shù)木唧w操作需開發者提供

ShardingSphere采用反向SQL技術，將對數據庫進行更新操作的SQL自動生成反向SQL，并交由saga-actuator執行，無需關注如何實現補償，柔性事務管理器的應用范疇定位回了數據庫層面

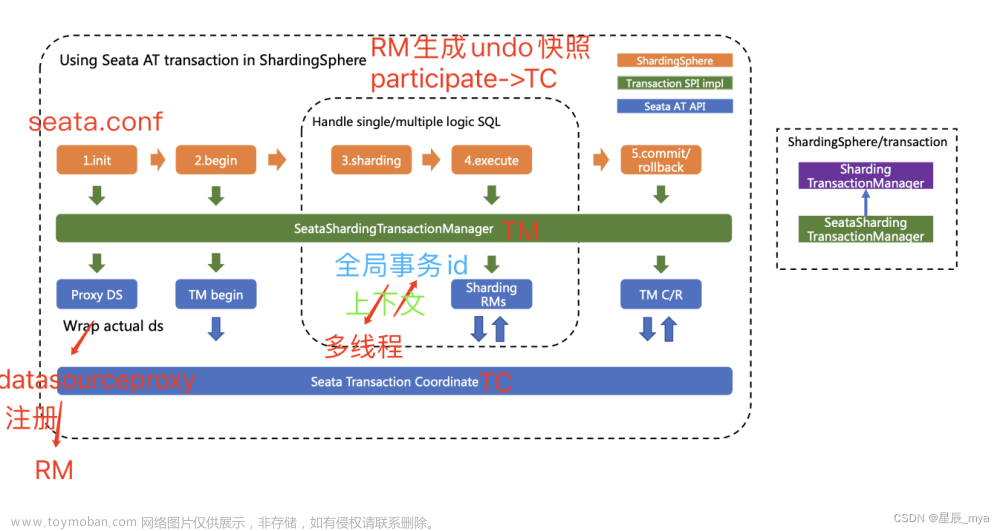

Seata

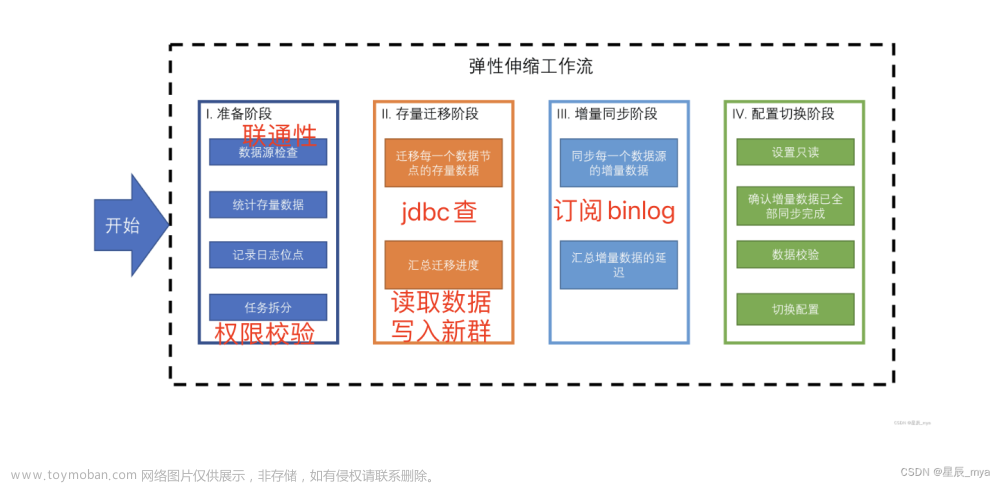

彈性伸縮

對現有的分片集群進行彈性擴容或縮容，4.1.0

臨時建兩個庫集群，伸縮完切換

? ?解析舊分片規則，提取配置中的數據源、數據節點等，之后創建伸縮作業工作流

壓測

? ?解析 SQL，對傳入的 SQL 進行影子判定，根配置文件設置的影子規則，路由到生產庫或者影子庫

?以 INSERT 語句為例，對 SQL 進行解析，據配置文件規則，構造一條路由鏈

? ?在當前版本的功能中(很老的版本)， 影子功能處于路由鏈中的最后一個執行單元：如果有其他需要路由的規則存在，如分片，據分片規則路由到某一個數據庫，執行影子路由判定流程，判定執行SQL滿足影子規則的配置，數據路由到對應的影子庫，生產數據維持不變

DML：先判斷執行SQL表與配置的影子表是否有交集，有:判交集影子表關聯的影子算法，任一成功 sql路由到影子庫，無交集 判定失敗 路由到生產庫

DDL：注解影子算法，初始化/修改影子庫使用，執行的sql有注解 配置hint判定 成功路由影子庫 否路由生產庫文章來源地址http://www.zghlxwxcb.cn/news/detail-848959.html
