摘要

我們提出了一種新的高性能3D對象檢測框架，稱為PointVoxel RCNN（PV-RCNN），用于從點云中精確檢測3D對象。我們提出的方法深度集成了三維體素卷積神經網絡（CNN）和基于PointNet的集合抽象，以學習更具判別力的點云特征。它利用了3D體素CNN的高效學習和高質量建議以及基于PointNet的網絡的靈活感受野。具體而言，所提出的框架通過新穎的體素集抽象模塊將具有3D體素CNN的3D場景總結為一小組關鍵點，以節省后續計算并對代表性場景特征進行編碼。給定體素CNN生成的高質量3D提案，提出了RoIgrid池，以通過關鍵點集抽象將提案特定特征從關鍵點抽象到RoI網格點。與傳統的池化操作相比，RoI網格特征點編碼了更豐富的上下文信息，用于準確估計對象的置信度和位置。在KITTI數據集和Waymo Open數據集上進行的大量實驗表明，我們提出的PV-RCNN以顯著的優勢超過了最先進的3D檢測方法。

引言

我們提出了一種新的3D對象檢測框架PVRCNN（如圖1所示），它通過結合基于點和基于體素的特征學習方法的優點來提高3D檢測性能。

PV-RCNN的原理在于，基于體素的操作有效地編碼了多尺度特征表示，并可以生成高質量的3D建議，而基于PointNet的集合抽象操作通過靈活的感受野保留了準確的位置信息。我們認為，這兩種類型的特征學習框架的集成可以幫助學習更具鑒別力的特征，以實現精確的細粒度盒子細化。
主要挑戰是如何將兩種類型的特征學習方案，特別是具有稀疏卷積的3D體素CNN和基于PointNet的集合抽象有效地結合到一個統一的框架中。一個直觀的解決方案是在每個3D提案中對幾個網格點進行均勻采樣，并采用集合抽象來聚合這些網格點周圍的3D體素特征，以進行提案細化。然而，這種策略是高度內存密集型的，因?yàn)轶w素的數量和網格點的數量都可能非常大，以至于難以實現令人滿意的性能。
因此，為了更好地集成這兩種類型的點云特征學習網絡，我們提出了一種兩步策略，第一步是體素到關鍵點場景編碼步驟，第二步是關鍵點到網格RoI特征提取步驟。
主要貢獻：

• （1） 我們提出了PV-RCNN框架，該框架有效地利用了基于體素和基于點的3D點云特征學習方法的優勢，從而在可管理的內存消耗的情況下提高了3D對象檢測的性能。
• （2） 我們提出了體素到關鍵點場景編碼方案，該方案通過體素集抽象層將整個場景的多尺度體素特征編碼為一個小的關鍵點集。這些關鍵點特征不僅保持了準確的位置，而且對豐富的場景上下文進行了編碼，顯著提高了3D檢測性能。
• （3） 我們?yōu)槊總€(gè)提議中的網格點提出了一個多尺度RoI特征抽象層，該層聚合了來自場景的更豐富的上下文信息，用于精確的框細化和置信度預測。
• （4） 我們提出的方法PV-RCNN以顯著的優勢優于以前的所有方法，在競爭激烈的KITTI 3D檢測基準中排名第一，在大規模Waymo Open數據集上也以較大的優勢超過了以前的方法。

方法

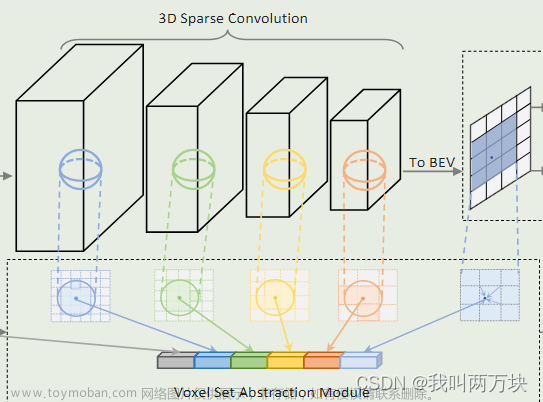

圖2:我們提出的PV-RCNN的總體架構。首先對原始點云進行體素化，以饋送到基于3D稀疏卷積的編碼器中，從而學習多尺度語義特征并生成3D對象建議。然后，通過新穎的體素集抽象模塊，將多個神經層上學習到的體素特征量總結為一小組關鍵點。最后，將關鍵點特征聚合到RoI網格點，以學習用于細粒度提案細化和置信度預測的提案特定特征。

3D Voxel CNN for Efficient Feature Encoding and Proposal Generation

具有3D稀疏卷積的體素CNN是最先進的3D檢測器的熱門選擇，用于有效地將點云轉換為稀疏的3D特征體，由于其效率高、精度高，我們采用它作為特征編碼和3D提議生成框架的主干。
3D voxel CNN
首先將輸入點P劃分為空間分辨率為L × W × H的小體素，其中非空體素的特征直接計算為內部所有點的逐點特征(即三維坐標、反射率強度)的平均值。該網絡利用一系列3×3×3三維稀疏卷積，逐步將點云轉換為下采樣大小分別為1x、2x、4x、8x的特征體。這種稀疏特征體可以看作是一組體素特征向量。
3D proposal generation
通過將編碼的8×downsampled 3D特征體轉換為2D鳥瞰特征圖，可以按照基于錨點的方法生成高質量的3D提案。具體來說，我們沿著Z軸疊加3D特征體，得到了L/8 × W/8鳥瞰特征圖。每個類有2個× L/8 × W/8個3D錨盒，錨盒采用該類3D對象的平均尺寸，鳥瞰特征圖的每個像素分別評估0?、90?兩個方向的錨。

Discussions.（為下一模塊做鋪墊）
最先進的檢測器大多采用兩階段框架。它們需要從生成的3D特征體積或2D地圖中匯集RoI特定特征，以進行進一步的提案細化。然而，來自3D體素CNN的這些3D特征體積在以下方面具有主要限制。（i） 這些特征體積通常具有低空間分辨率，因?yàn)樗鼈儽幌虏蓸痈哌_(dá)8倍，這阻礙了對象在輸入場景中的精確定位。（ii）即使可以上采樣以獲得更大空間大小的特征體積/圖，它們通常仍然相當稀疏。因此，傳統的池化方法將獲得大部分為零的特征，并浪費大量的計算和內存用于第二階段的細化。
另一方面，在PointNet的變體中提出的集合抽象操作已經顯示出對來自任意大小的鄰域的特征點進行編碼的強大能力。因此，我們建議將3D體素CNN與一系列集合抽象操作集成，以進行準確和穩健的第2階段建議細化。
使用集合抽象操作來池化場景特征體素的一個簡單解決方案是將多尺度特征體直接聚合到RoI網格。然而，由于大量的稀疏體素，這種直觀的策略只是占用了大量的GPU內存來計算集合抽象中的成對距離。
為了解決這個問題，我們提出了一種分兩步的方法，首先將整個場景的不同神經層的體素編碼為少量關鍵點，然后將關鍵點特征聚合到RoI網格中進行框建議細化。

Voxel-to-keypoint Scene Encoding via Voxel Set Abstraction

我們的框架首先將表示整個場景的多尺度特征體素聚合為少量關鍵點，這些關鍵點充當3D體素CNN特征編碼器和提案細化網絡之間的橋梁。

Keypoints Sampling
具體而言，我們采用最遠點采樣（FPS）算法從點云P中采樣少量n個關鍵點K={p1，···，pn}，其中KITTI數據集n=2048，Waymo數據集n=4096。這種策略鼓勵關鍵點均勻分布在非空體素周圍，并且可以代表整個場景。
【FPS（Furthest Point Sampling）】是一種用于點云采樣的算法。FPS 旨在從點云中選擇一組代表性的點，以便在減少數據量的同時保留關鍵信息。FPS 的基本思想是從點云中選擇一個起始點，然后在剩余的點中找到距離已選點最遠的點作為下一個選定點，如此循環直到達到所需的采樣數量。這確保了所選點的分布較為均勻，并且覆蓋了原始點云的關鍵特征。
Voxel Set Abstraction Module
關鍵點周圍的點現在是由多層三維體素CNN編碼的具有多尺度語義特征的規則體素，而不是像PointNet++那樣從PointNet學習特征的相鄰原始點。
其中，F(xiàn)(lk) = {F(lk) 1，···，F(xiàn)(lk)Nk}為三維體素CNN的第k層體素特征向量集合，V(lk) = {V(lk) 1，···，V(lk)Nk}為它們的三維坐標，由第k層體素指數和實際體素大小計算，其中Nk為第k層非空體素的個數。

對于每個關鍵點pi，我們首先在半徑rk內的第k層識別其相鄰的非空體素，以檢索體素方向的特征向量集為

• v（lk）j?pi 局部相對坐標（表示語義體素特征f (lk)j的相對位置。）

通過PointNet對pi的相鄰體素集S（lk）i內的體素特征進行變換，以生成關鍵點pi的特征：

• M（·）表示從相鄰集S（lk）i中隨機采樣最多Tk個體素以節省計算，
• G（·）代表多層感知器網絡以對體素特征和相對位置進行編碼
• 盡管相鄰體素的數量在不同的關鍵點之間變化，但沿通道最大池化操作max（·）可以將不同數量的相鄰體素特征向量映射到關鍵點pi的特征向量f（pvk）i。

上述策略是在3D體素CNN的不同級別上執行的，并且可以將來自不同級別的聚合特征連接起來，以生成關鍵點pi的多尺度語義特征

其中生成的特征f（pv）i結合了來自體素特征f（lk）j的基于3D體素CNN的特征學習和來自體素集抽象的基于PointNet的特征。此外，pi的三維坐標還保留了準確的位置信息。
Extended VSA Module
（VSA）Voxel Set Abstraction
我們通過進一步豐富原始點云P和8倍下采樣鳥瞰圖的關鍵點特征來擴展VSA模塊。其中原始點云部分彌補了點云體素化的量化損失，而2D鳥瞰圖沿Z軸具有更大的接受域。原始點云特征f (raw)i也按照Eq.(2)進行聚合。關鍵點pi的鳥瞰特征f (bev)i則通過對鳥瞰特征映射的雙線性插值得到。因此，通過連接pi的所有相關特性，進一步豐富了它的關鍵點特性

Predicted Keypoint Weighting.
在整個場景由少量關鍵點編碼后，它們將被后續階段進一步用于進行提案細化。直觀地說，屬于前景對象的關鍵點應該對提案的精確細化有更大的貢獻，而來自背景區域的關鍵點的貢獻應該更小。
因此，我們提出了一個預測關鍵點加權（PKW）模塊（見圖3），通過點云分割的額外監督來重新加權關鍵點特征。分割標簽可以由3D檢測框注釋直接生成，即通過檢查每個關鍵點是在真實3D框的內部還是外部。每個關鍵點的特征的預測特征加權可以公式化為

• A() 表示一個具有Sigmoid函數的三層MLP網絡，用于預測[0，1]之間的前景置信度。

通過focal loss來訓練

Keypoint-to-grid RoI Feature Abstraction for Proposal Refinement

RoI-grid Pooling via Set Abstraction.
對于每個3D RoI，如圖4所示，我們提出了RoI網格池模塊，將關鍵點特征聚合到具有多個接受域的RoI網格點。我們?cè)诿總€(gè)3D方案中統一采樣6 × 6 × 6個網格點，記為G = {g1，···，g216}。采用集合抽象操作，從關鍵點特征中聚合網格點的特征

具體來說，我們首先識別半徑為r的網格點gi的相鄰關鍵點
聚合相鄰的關鍵點特征集

在從其周圍的關鍵點獲得每個網格的聚合特征后，可以通過具有256個特征維度的兩層MLP對相同RoI的所有RoI網格特征進行矢量化和變換，以表示整個提議。

3D Proposal Refinement and Confidence Prediction.

對于第k個3D RoI，其置信度訓練目標yk歸一化為介于[0,1]之間的
（IOU大于等于0.75時，y剛好是1，所以認為IOU達到0.75就已經很好了）

• confidence利用二值交叉熵?fù)p失來進行訓練。
• bos regression利用smooth-L1損失函數進行訓練

實驗

KITTI數據集

結論

我們提出了PV-RCNN框架，這是一種從點云精確檢測三維目標的新方法。該方法通過提出的體素集抽象層將多尺度三維體素CNN特征和基于pointnet的特征集成到一個小的關鍵點集合中，然后將學習到的關鍵點的判別特征聚合到具有多個接受域的roi網格點中，以捕獲更豐富的上下文信息，用于細粒度提案的細化。在KITTI數據集和Waymo Open數據集上的實驗結果表明，我們提出的體素到關鍵點場景編碼和關鍵點到網格的RoI特征抽象策略與之前最先進的方法相比，顯著提高了3D目標檢測性能。文章來源地址http://www.zghlxwxcb.cn/news/detail-817939.html
