摘要：分布式電源的接入使得配電系統從放射狀無源網絡變?yōu)榉植加兄行⌒碗娫吹挠性淳W(wǎng)絡。帶來了使單向流動的電流方向具有了不確定性等等問題，使得配電系統的控制和管理變得更加復雜。但同時，分布式電源又具有提高電網可靠性，綠色節能，等等優點，所以為更好的利用分布式電源為人類造福，我們必須對其進行研究與分析。
本文采取通過利用仿真軟件Matlab編寫計算潮流程序模擬分布式電源接入配電網的模型進行潮流計算的方法對分布式電源的穩態影響進行探索與分析。選取了34節點的配電網網絡模型，通過對單個以及多個分布式電源的接入位置以及容量的不同情況對34節點配電網的網損以及節點電壓狀況進行了分析。
部分代碼展示：
clc
clear
close all
%%運行潮流
t0 = clock;
%% 列索引
[PQ, PV, REF, NONE, BUS_I, BUS_TYPE, PD, QD, GS, BS, BUS_AREA, VM, VA, BASE_KV, ZONE, VMAX, VMIN, LAM_P, LAM_Q, MU_VMAX, MU_VMIN] = idx_bus;
[F_BUS, T_BUS, BR_R, BR_X, BR_B, RATE_A, RATE_B, RATE_C, TAP, SHIFT, BR_STATUS, PF, QF, PT, QT, MU_SF, MU_ST, ANGMIN, ANGMAX, MU_ANGMIN, MU_ANGMAX] = idx_brch;
[GEN_BUS, PG, QG, QMAX, QMIN, VG, MBASE, GEN_STATUS, PMAX, PMIN, MU_PMAX, MU_PMIN, MU_QMAX, MU_QMIN, PC1, PC2, QC1MIN, QC1MAX, QC2MIN, QC2MAX, RAMP_AGC, RAMP_10, RAMP_30, RAMP_Q, APF] = idx_gen;
casename = 'case9';
mpopt = mpoption; %% use default options
%% 打印選項
verbose = mpopt(31);
%% 1.初始潮流
mpc = loadcase(casename);
mpc.branch
[baseMVA, bus, gen, branch] = deal(mpc.baseMVA, mpc.bus, mpc.gen, mpc.branch);
[ref, pv, pq] = bustypes(bus, gen);
[Ybus, Yf, Yt] = makeYbus(baseMVA, bus, branch);
Sbus = makeSbus(baseMVA, bus, gen);
V0 = ones(size(bus, 1), 1);
[V, success, iterations] = newtonpf(Ybus, Sbus, V0, ref, pv, pq, mpopt);
V1=sqrt(abs(V).^2);
figure
plot(V1,'-*')
[bus, gen, branch] = pfsoln(baseMVA, bus, gen, branch, Ybus, Yf, Yt, V, ref, pv, pq);
mpc.et = etime(clock, t0);
mpc.success = success;
%% ----- 輸出結果 -----
[mpc.bus, mpc.gen, mpc.branch] = deal(bus, gen, branch);
printpf(mpc, 1, mpopt);
%% 2.加入分布式電源后潮流
% 讀數據
fprintf('請輸入分布式電源的節點位置，有功與無功大小 bus Pg Qg ')
DGs2=[0 0 1 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0]
DGbus=input('請輸入DG節點位置的值：');%4
DGPg=input('請輸入DG有功大小的值：');%30
DGQg=input('請輸入DG無功大小的值：');%30
DGs1=[DGbus DGPg DGQg]
DGs=[DGs1,DGs2]
mpc.gen=[mpc.gen;DGs]
%% 轉換為內部輸入
[baseMVA, bus, gen, branch] = deal(mpc.baseMVA, mpc.bus, mpc.gen, mpc.branch);
%% 轉換為pq,pv,參考節點
[ref, pv, pq] = bustypes(bus, gen);
%%電源信息
on = find(gen(:, GEN_STATUS) > 0); %% 哪個電源在工作
gbus = gen(on, GEN_BUS); %% 在那條母線
%% 初始化
V0 = ones(size(bus, 1), 1); %% flat start
% V0 = bus(:, VM) .* exp(sqrt(-1) * pi/180 * bus(:, VA));
V0(gbus) = gen(on, VG) ./ abs(V0(gbus)).* V0(gbus);
%% 建立導納矩陣
[Ybus, Yf, Yt] = makeYbus(baseMVA, bus, branch);
%% 計算母線功率注入（發電 - 負載）
Sbus = makeSbus(baseMVA, bus, gen);
%% 潮流計算
[V, success, iterations] = newtonpf(Ybus, Sbus, V0, ref, pv, pq, mpopt);

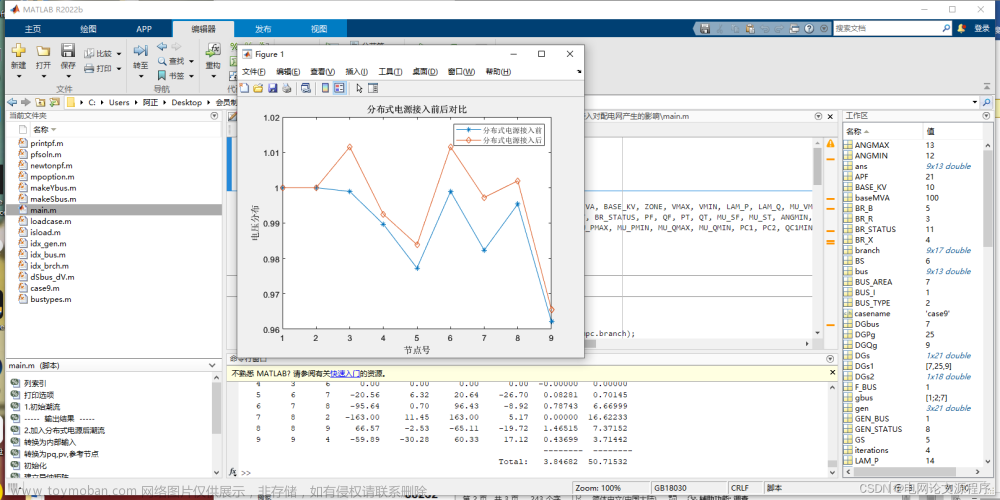

V2=sqrt(abs(V).^2);效果展示：
