RF手機天線仿真介紹由以下三篇博客組成：主要是金屬邊框天線和LDS天線的仿真介紹；天線孔徑調諧和阻抗調諧的介紹和區別；調諧開關分析對天線的影響分析。
RF手機天線仿真介紹（一）：金屬邊框天線和LDS天線
RF手機天線仿真介紹（二）：孔徑調諧和阻抗調諧
RF手機天線仿真介紹（三）：調諧開關分析
簡介
最早的手機是外置式天線，從NOKIA開始采用內置式天線，開始采用內置金屬片（一般是0.1MM厚的不銹鋼片沖壓而成），隨后為降低成本，后來改用FPC代替，F(xiàn)PC的特點是材質軟，可以貼在曲面上，還可以轉折，在空間利用率上比金屬有優勢。對外形設計和結構設計要求比金屬自由點，裝配上FPC只要貼在材料表面上，只是在饋點處需要加定位柱。不像金屬需要加熱熔柱定位，是目前主流的天線技術。 后來隨著技術的發展，又發展出來LDS 天線技術，就是一種可以在塑料材質上進行化鍍并形成金屬天線圖案的技術，可以直接在金屬（或玻璃）后蓋內層的塑料支架上鍍上各種天線圖案，從而大大節約手機內部空間，并可防止內部器件相互干擾。
2010 年，蘋果公司發布了iphone4手機，開啟了金屬邊框智能手機的新時代。iPhone 4手機的機身四周被兩條不銹鋼金屬所包裹，其巧妙地集成了UMTS、GSM網絡和藍牙、Wi-Fi、GPS的天線。其全新的設計風格令人耳目一新，此后眾多手機廠商開始研發金屬邊框的智能手機，目前市場上的金屬邊框智能手機越來越多。
LDS天線
LDS天線是一種利用激光直接成型技術（Laser-Direct-structuring）在三維塑料器件上雕刻出電路圖案的天線。它與傳統的PCB天線和FPC天線相比，可以充分利用立體空間的中的各種不規則的面，縮小天線體積。
生產的天線性能穩定，一致性好，精度高，制造流程短，無需電路圖形模具，環保避免了手機內部元器件的干擾，保證了手機的信號增強了手機的空間的利用率，讓智能手機的機身能夠達到一定程度的纖薄。LDS天線主要應用于移動通訊領域，實現智能手機天線及手機支付這一部分的功能。目前幾乎所有做智能手機的知名廠家都有相關機型使用該技術。
LDS天線仿真

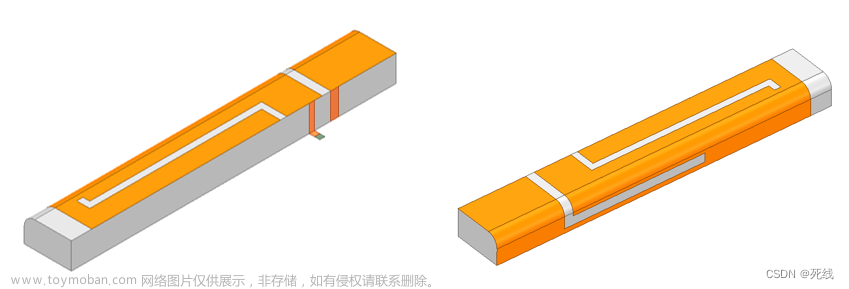

LDS天線模型如下所示：
天線模型細節如下所示：
天線的回波損耗如下所示：

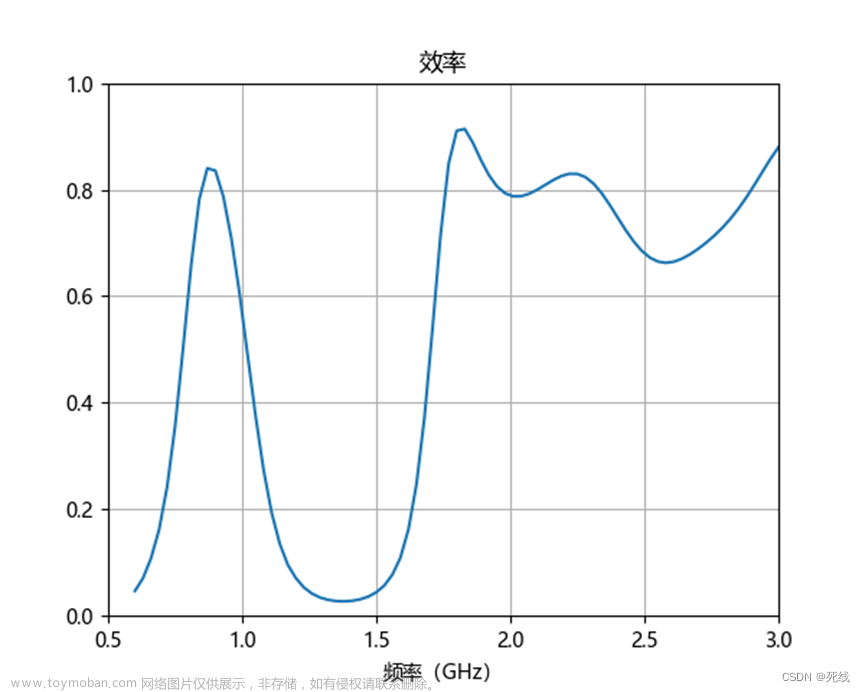

天線的效率如下所示：
金屬邊框天線
金屬邊框不僅使手機在外觀上非常漂亮，而且在結構上也使手機非常穩固，使得手機的耐用性得以大大增加。金屬邊框給手機天線的設計帶來了巨大的機遇和挑戰。手機天線對金屬是比較敏感的，金屬邊框會阻礙手機內置天線向外輻射，使得手機內置天線的性能急劇下降，這對于手機天線的設計是一大挑戰。引入金屬邊框，通過與內置天線相互耦合，金屬邊框成為手機天線的一部分，增加了諧振點和擴展了帶寬，降低了內置天線的設計難度。
金屬邊框天線仿真

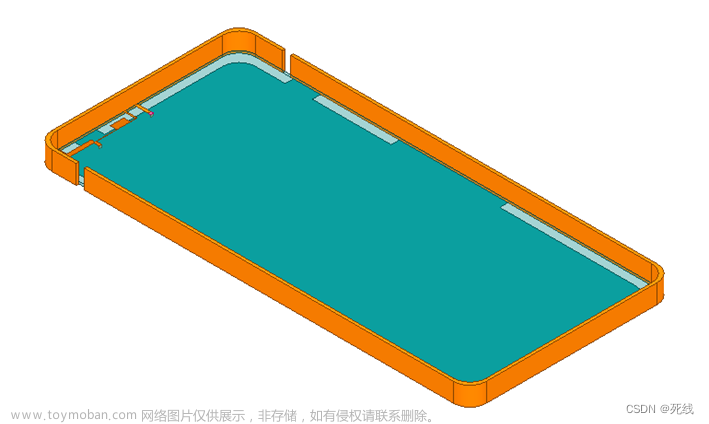

金屬邊框天線模型如下所示：

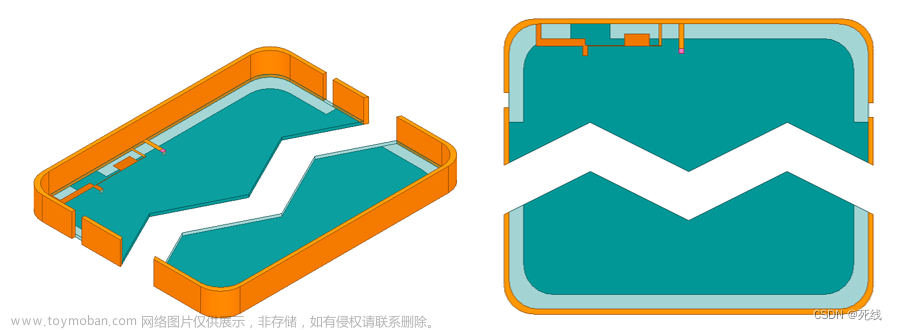

天線模型細節如下所示：文章來源：http://www.zghlxwxcb.cn/news/detail-632567.html

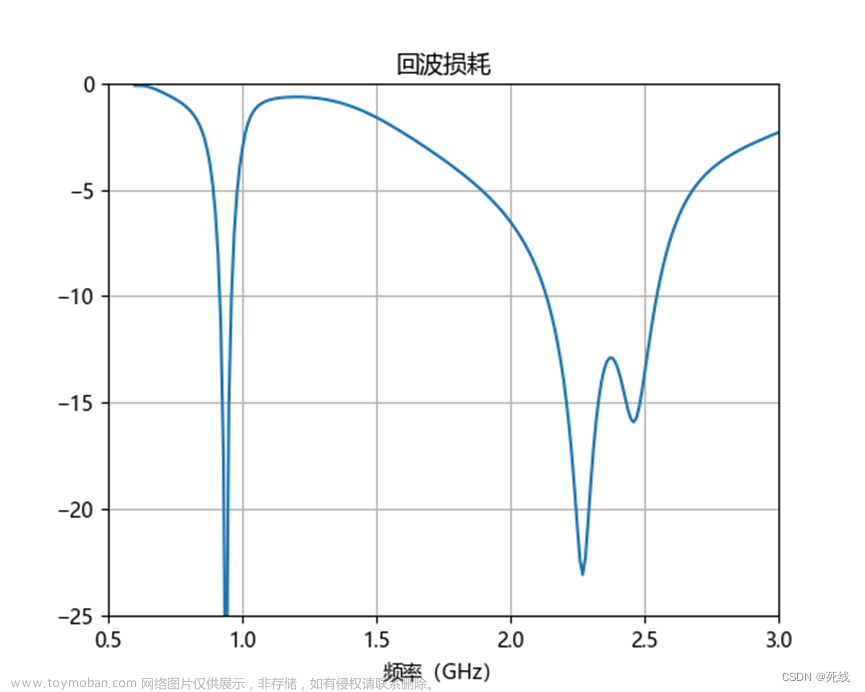

天線的回波損耗如下所示：

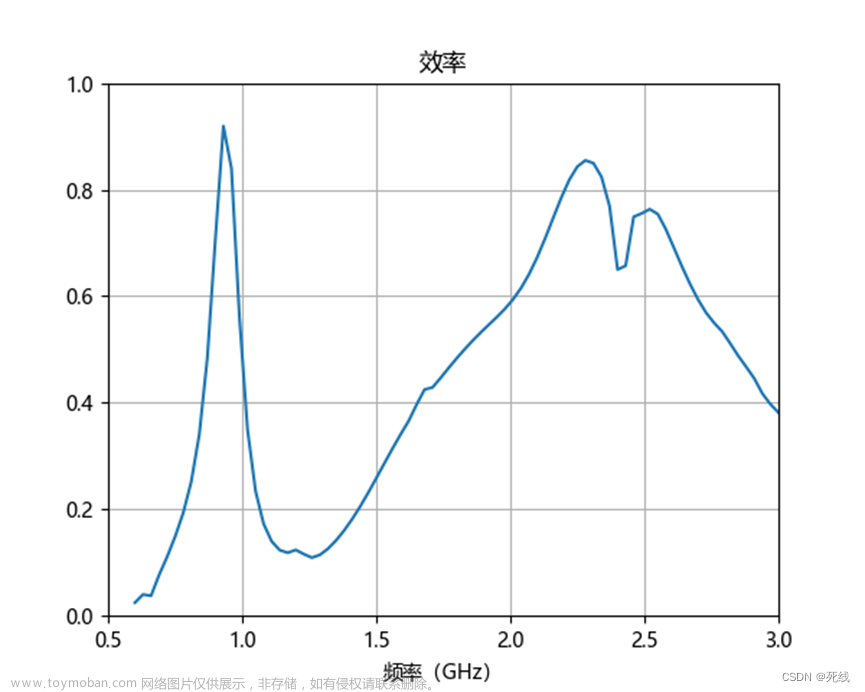

天線的效率如下所示：
