一、DHT11簡介

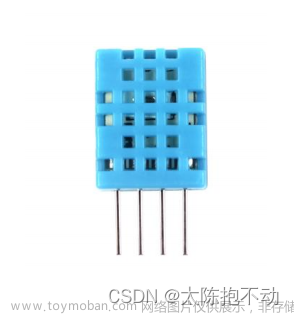

DHT11是一款常用的數字溫濕度傳感器。傳感器包括一個電容式感濕元件和一個 NTC 測溫元件，能夠測量皺紋環境的溫濕度，常用于暖通空調、除濕器、農業、冷鏈倉儲等方面。
二、數據手冊分析
2.1 接口說明
| 引腳號 | 標識 | 描述 |
|---|---|---|
| 1 | DOUT | 通信端口 |
| 2 | GND | 電源地 |
| 3 | VCC | 3.3V/5V |
可以先接3.3V嘗試一下，如果無法正常工作，再換成5V。
2.2 串行通信說明
DHT11通過串行通信的方式，將采集到的環境溫濕度信息傳遞給單片機。數據手冊中，針對DHT11的串行通信做了詳細介紹。
2.2.1 單總線通信
DHT11 器件采用簡化的單總線通信。單總線即只有一根數據線，系統中的數據交換、控制均由單總線完成。設備（主機或從機）通過一個漏極開路或三態端口連至數據線，以允許設備在不發送數據時能夠釋放總線，而讓其它設備使用總線；單總線通常要求外接一個約 4.7kΩ 的上拉電阻，這樣，當總線閑置時，其狀態為高電平。由于它們是主從結構，只有主機呼叫從機時，從機才能應答，因此主機訪問器件都必須嚴格遵循單總線序列，如果出現序列混亂，器件將不響應主機。

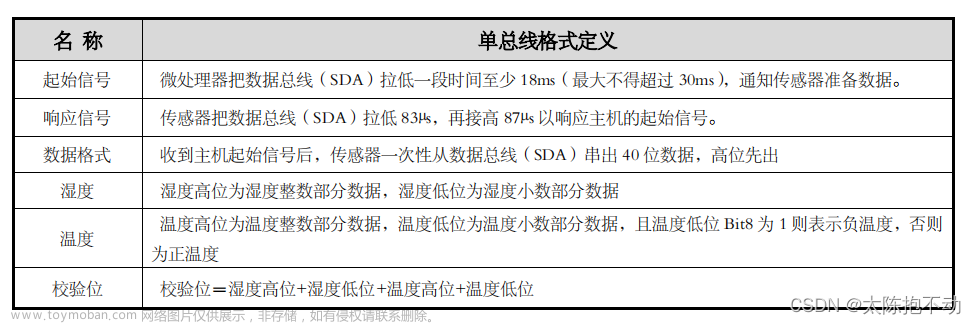

2.2.2 單總線傳輸數據位定義
DHT11的DATA引腳，用于單片機與 DHT11 之間的通訊和同步,采用單總線數據格式，一次傳送 40 位數據，高位先出。數據格式
8bit 濕度整數數據 + 8bit 濕度小數數據 + 8bit 溫度整數數據 + 8bit 溫度小數數據 + 8bit 校驗位
數據手冊中寫明，濕度的小數部分為0。8bit 校驗位等于所得結果的末 8 位。
對于校驗位，數據手冊中舉例說明。比如接收到的40位數據為
| 0011 0101 | 0000 0000 | 0001 1000 | 0000 0100 | 0101 0001 |
|---|---|---|---|---|
| 濕度高8位 | 濕度低8位 | 溫度高8位 | 溫度低8位 | 校驗位 |
計算 0011 0101 + 0000 0000 + 0001 1000 + 0000 0100 + 0101 0001 = 0101 0001，與接收到的校驗位相等，校驗通過。如果校驗不通過，則將此次接收到的數據丟棄，重新接收數據。
2.2.3 時序圖
根據上面的介紹，如果單片機想要讀取數據，需要先發送一個起始信號。起始信號需要拉低數據線至少18ms。

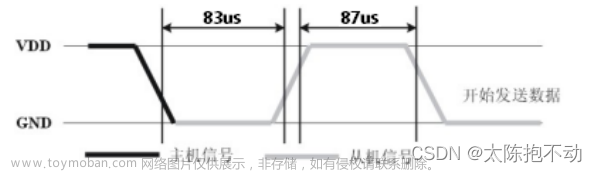

DHT11檢測到起始信號之后，等待起始信號低電平結束，然后輸出應答信號。應答信號是先將數據線拉低83us，再拉高87us。

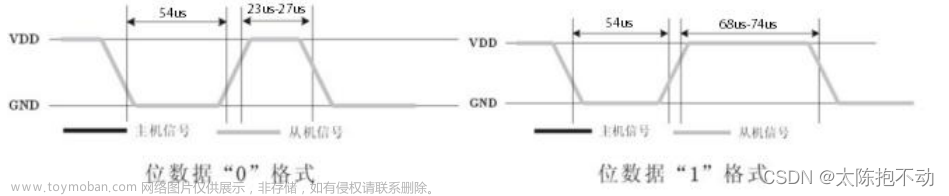

然后DHT11就開始輸出數據了，“0”和“1”的時序圖如下
總時序圖如下
三、DHT11程序設計
3.1 初始化GPIO
根據上面的介紹，STM32的GPIO既需要用作輸出，也需要用作輸入。因此，STM32的GPIO需要有兩種配置
/*
*==============================================================================
*函數名稱：Drv_Dht11_Gpio_OutInSet
*函數功能：DHT11引腳輸出/輸入設置
*輸入?yún)?shù)：state：OUT：輸出（0）；IN：輸入（1）
*返回值：無
*備 注：無
*==============================================================================
*/
void Drv_Dht11_Gpio_OutInSet (u8 state)
{
// 結構體定義
GPIO_InitTypeDef GPIO_InitStructure;
// 開啟時鐘
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 初始化GPIO結構體
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
if (state)
{
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; // 浮空輸入
}
else
{
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽式輸出
}
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
}
.h文件添加下面程序
// GPIO模式
#define OUT 0 // 輸出模式
#define IN 1 // 輸入模式
3.2 復位DHT11
/*
*==============================================================================
*函數名稱：Drv_Dht11_Reset
*函數功能：復位DHT11
*輸入?yún)?shù)：無
*返回值：無
*備 注：無
*==============================================================================
*/
void Drv_Dht11_Reset (void)
{
Drv_Dht11_Gpio_OutInSet(OUT); // 設置數據線為輸出模式
DHT11_SDA_Clr(); // 拉低數據線
delay_ms(20); // 拉低至少18ms
DHT11_SDA_Set(); // 拉高一小段時間
delay_us(30); // 拉高20~40us
}
3.3 DHT11連接檢測
/*
*==============================================================================
*函數名稱：Drv_Dht11_ConnectCheck
*函數功能：檢測DHT11是否連接
*輸入?yún)?shù)：無
*返回值：0：已連接；1：未連接
*備 注：無
*==============================================================================
*/
u8 Drv_Dht11_ConnectCheck (void)
{
u8 tempVar = 0; // 定義臨時變量
Drv_Dht11_Gpio_OutInSet(IN); // 設置數據線為輸入模式
while ((GPIO_ReadInputDataBit(GPIO_DHT11, GPIO_PIN_DHT11) == 1) && tempVar < 100) // DHT11會拉低40~80us
{
tempVar++;
delay_us(1);
};
if(tempVar >= 100)
{
return 1;
}
else
{
tempVar = 0;
}
while ((GPIO_ReadInputDataBit(GPIO_DHT11, GPIO_PIN_DHT11) == 0) && tempVar < 100) // DHT11拉低后會再次拉高40~80us
{
tempVar++;
delay_us(1);
};
if(tempVar >= 100)
{
return 1;
}
return 0;
}
3.4 發送起始信號
單片機的 I/O 設置為輸出同時輸出低電平，且低電平保持時間不能小于 18ms(最大不得超過 30ms)，然后單片機的 I/O 設置為輸入狀態，由于上拉電阻，單片機器的 I/O 即 DHT11 的 DATA 數據線也隨之變高，等待 DHT11 作出回答信號。程序設計如下文章來源：http://www.zghlxwxcb.cn/news/detail-607238.html
/*
*==============================================================================
*函數名稱：Drv_Dht11_Start
*函數功能：向DHT11發送起始信號
*輸入?yún)?shù)：state：OUT：輸出（0）；IN：輸入（1）
*返回值：無
*備 注：無
*==============================================================================
*/
void Drv_Dht11_Start (void)
{
OLED_SDA_Set(); // 拉高一小段時間
delay_us(30);
Drv_Dht11_Gpio_OutInSet(OUT); // GPIO配置為輸出模式
OLED_SDA_Clr(); // 拉低數據線
delay_ms(20); // 保持20ms
OLED_SDA_Set(); // 拉高一小段時間
delay_us(30);
Drv_Dht11_Gpio_OutInSet(IN); // GPIO配置為輸入模式
}
3.5 DHT11初始化
/*
*==============================================================================
*函數名稱：Drv_Dht11_Gpio_OutInSet
*函數功能：DHT11引腳輸出/輸入設置
*輸入?yún)?shù)：state：OUT：輸出（0）；IN：輸入（1）
*返回值：無
*備 注：這里的連接檢測用的是while語句，如果DHT11一直連接異常，程序會一直卡在
在這里，如果有顯示器件或者串口調試，建議這里添加一個異常信息的輸出。
如果沒有顯示器件，建議不進行連接檢測。
*==============================================================================
*/
void Med_Dht11_Init (void)
{
Drv_Dht11_Reset(); // 復位DHT11
while(Drv_Dht11_ConnectCheck()) // DHT11連接檢測
{
Med_Oled_ShowString(2,0,"DHT11 Error!",8); // 在OLED上顯示字符串
Med_Oled_ShowString(4,2,"Please Check Connect!",8); // 在OLED上顯示字符串
}
Med_Oled_Clear(); // 清屏
Med_Oled_ShowString(2,7,"ertu 2023.10.26",8); // 在OLED上顯示字符串
}
3.6 接收一個字節數據
/*
*==============================================================================
*函數名稱：Med_Dht11_ReceOneByte
*函數功能：接收一幀數據
*輸入?yún)?shù)：無
*返回值：一字節接收數據
*備 注：無
*==============================================================================
*/
u8 Med_Dht11_ReceOneByte (void)
{
u8 tempVar = 0; // 臨時循環變量
u8 receData = 0; // 接收數據
for (tempVar = 0;tempVar < 8;tempVar ++)
{
receData <<= 1; // 左移
while (DHT11_SDA_DATA); // 等待高電平過去
while (!DHT11_SDA_DATA); // 等待54us的低電平過去
delay_us(40); // 延時30us之后判斷是0還是1
// 如果30us之后依舊為高電平
if (DHT11_SDA_DATA)
{
receData |= 1; // 接收數據為1
}
else
{
receData |= 0; // 接收數據為0
}
}
return receData;
}
3.7 接收溫濕度信息并校準
/*
*==============================================================================
*函數名稱：Med_Dht11_GetData
*函數功能：獲取溫濕度數據
*輸入?yún)?shù)：*temp：存儲溫度數據變量地址；*humi：存儲濕度數據變量地址
*返回值：0：讀取成功；1：讀取失敗
*備 注：無
*==============================================================================
*/
u8 Med_Dht11_GetData (u8 *temp, u8 *humi)
{
u8 buf[5];
u8 i;
Drv_Dht11_Reset(); // 復位DHT11
if(Drv_Dht11_ConnectCheck() == 0)
{
for(i = 0; i < 5; i++) //讀取40位數據
{
buf[i] = Med_Dht11_ReceOneByte();
}
if((buf[0] + buf[1] + buf[2] + buf[3]) == buf[4])
{
*humi = buf[0];
*temp = buf[2];
}
}
else
{
return 1;
}
return 0;
}
四、總結
實際上面的程序設計有一些不足，比如某些地方不需要再拉高SDA線，在等到時使用了while語句但是沒有超時檢測。但是由于博主的DHT11壞了，目前買的新的還沒到，無法繼續調試，因此這里說明一下。后續會修改完善程序，補充應用實例。——2023年6月26日文章來源地址http://www.zghlxwxcb.cn/news/detail-607238.html
