1.基礎介紹?

1-1：單片機的“低功耗模式”，像是手機的待機模式，不同于正常運行模式，處于一種省電省資源的狀態

1-2：在運行情況下，HCLK為cpu提供時鐘，cortex-m3內核執行程序的代碼，如果處于中斷事件的等待時，可以進入低功耗模式用來節省資源等

1-3：STM32一共有著3個低功耗模式

（1）睡眠模式（cm3內核停止，外設時鐘等依舊運行）

（2）停止模式（所有的時鐘）

（3）待機模式（1.8V內核電源關閉）

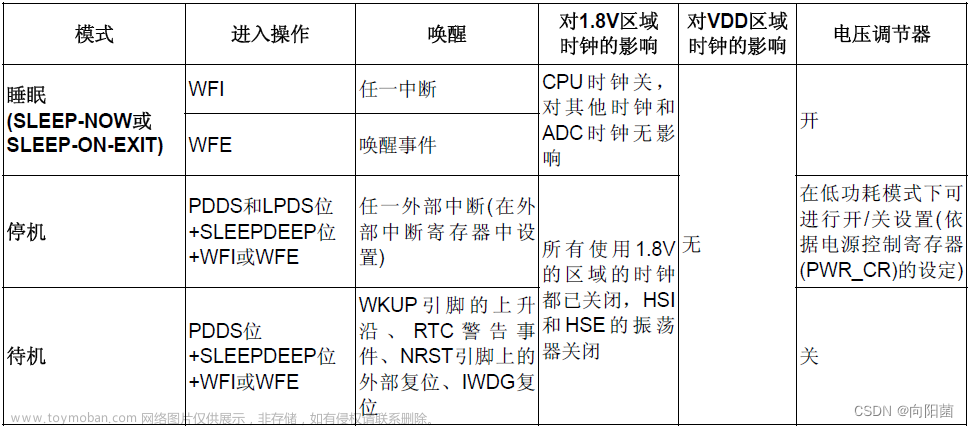

1-4：具體介紹（引自正點原子參考手冊）

?2.配置方式

2-1：進入待機模式函數

配置時鐘+設置喚醒源+待機模式設置

void Sys_Standby(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);	//使能PWR外設時鐘
	PWR_WakeUpPinCmd(ENABLE);  //使能喚醒管腳功能,在WkUp的上升沿進行
	PWR_EnterSTANDBYMode();	  //進入待機（STANDBY）模式 設置相應的進入條件（已經封裝成了完整的函數）
}

?一般而言，進入待機模式的函數已經封裝成了具體的函數，拆開來看:

1.清除Wk_up位

2.設置PWR_CR位使得CPU進入深度睡眠時又進入待機模式

3.設置PDDS位CPU設置深度睡眠模式時進入待機模式

4.__WFI指令

void PWR_EnterSTANDBYMode(void)
{
  /* Clear Wake-up flag */
  PWR->CR |= PWR_CR_CWUF;
  /* Select STANDBY mode */
  PWR->CR |= PWR_CR_PDDS;
  /* Set SLEEPDEEP bit of Cortex System Control Register */
  SCB->SCR |= SCB_SCR_SLEEPDEEP;
/* This option is used to ensure that store operations are completed */
#if defined ( __CC_ARM   )
  __force_stores();
#endif
  /* Request Wait For Interrupt */
  __WFI();
}

4.以Wkup上升沿為喚醒條件，設置中斷配置函數

oid EXTI0_IRQHandler(void)
{
	EXTI_ClearITPendingBit(EXTI_Line0); // 清除LINE10上的中斷標志位
	if(Check_WKUP())//關機?
	{
		Sys_Enter_Standby();
	}
}

5.代碼：實現按鈕3s開機，按鈕3s關機，就像手機的開關機一樣

#include "wkup.h"
#include "led.h"
#include "delay.h"
//待機模式
//1.設置時鐘
//2.設置喚醒條件
//3.設置進入條件
void Sys_Standby(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);	//使能PWR外設時鐘
	PWR_WakeUpPinCmd(ENABLE);  //使能喚醒管腳功能,在WkUp的上升沿進行
	PWR_EnterSTANDBYMode();	  //進入待機（STANDBY）模式 設置相應的進入條件（已經封裝成了完整的函數）
}
//系統進入待機模式
//1.復位所有的io
//2.待機模式設置
void Sys_Enter_Standby(void)
{
	RCC_APB2PeriphResetCmd(0x01fc,DISABLE);//復位
	Sys_Standby();//啟動待機模式
}
//檢測WKUP腳的信號
//返回值1:連續按下3s以上
//      0:錯誤的觸發，進入待機模式
u8 Check_WKUP(void)
{
	u8 t=0;	//記錄按下的時間
	LED0=0; //亮燈DS0
	while(1)
	{
		if(WKUP_KD)//判斷按下的時間
		{
			t++;			//已經按下了
			delay_ms(30);
			if(t>=100)		//按下超過3秒鐘
			{
				LED0=0;	 	//點亮DS0
				return 1; 	//按下3s以上了
			}
		}else
		{
			LED0=1;
			return 0; //按下不足3秒
		}
	}
}
//中斷,檢測到PA0腳的一個上升沿.
//中斷線0線上的中斷檢測


void EXTI0_IRQHandler(void)
{
	EXTI_ClearITPendingBit(EXTI_Line0); // 清除LINE10上的中斷標志位
	if(Check_WKUP())//關機?
	{
		Sys_Enter_Standby();
	}
}
//PA0 WKUP喚醒初始化
void WKUP_Init(void)
{
    GPIO_InitTypeDef  GPIO_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	EXTI_InitTypeDef EXTI_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE);//使能GPIOA和復用功能時鐘

	GPIO_InitStructure.GPIO_Pin =GPIO_Pin_0;	 //PA.0
	GPIO_InitStructure.GPIO_Mode =GPIO_Mode_IPD;//上拉輸入
	GPIO_Init(GPIOA, &GPIO_InitStructure);	//初始化IO
    //使用外部中斷方式
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);	//中斷線0連接GPIOA.0

    EXTI_InitStructure.EXTI_Line = EXTI_Line0;	//設置按鍵所有的外部線路
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;			//設外外部中斷模式:EXTI線路為中斷請求
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;  //上升沿觸發
   	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_Init(&EXTI_InitStructure);	// 初始化外部中斷

	NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; //使能按鍵所在的外部中斷通道
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; //先占優先級2級
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2; //從優先級2級
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中斷通道
	NVIC_Init(&NVIC_InitStructure); //根據NVIC_InitStruct中指定的參數初始化外設NVIC寄存器

	if(Check_WKUP()==0) Sys_Standby();    //不是開機,進入待機模式
}

main函數

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "wkup.h"



 int main(void)
 {

	delay_init();	    	 //延時函數初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置中斷優先級分組為組2：2位搶占優先級，2位響應優先級
	uart_init(115200);	 	//串口初始化為115200
 	LED_Init();			     //LED端口初始化
	WKUP_Init(); //待機喚醒初始化
	LCD_Init();	 //LCD初始化
	POINT_COLOR=RED;

	LCD_ShowString(30,50,200,16,16,"Elite STM32");
	LCD_ShowString(30,70,200,16,16,"WKUP TEST");
	LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
	LCD_ShowString(30,110,200,16,16,"2015/1/14");

	while(1)
	{
		LED0=!LED0;
		delay_ms(250);
	}
 }

我們來講一下mian函數的執行過程

首先是mian函數執行到WKUP_Init()函數，這個時候如果按下按鍵，那么就會喚醒開機，但是由于我們規定的函數??if(Check_WKUP()==0) Sys_Standby()? 所以必須要長按，才能起到喚醒單片機的作用。當長按的時候，這個時候就不會執行if(Check_WKUP()==0) Sys_Standby()，那么啟動單片機

當啟動單片機但是按下按鍵的時候，這個時候就會滿足中斷函數當中的要求

void EXTI0_IRQHandler(void)
{
	EXTI_ClearITPendingBit(EXTI_Line0); // 清除LINE10上的中斷標志位
	if(Check_WKUP())
	{
		Sys_Enter_Standby();
	}
}

這個時候就能進入待機系統，然后單片機進入待機狀態文章來源地址http://www.zghlxwxcb.cn/news/detail-602528.html
