Model/View(模型/視圖) 結構是 Qt 中用界面組件顯示與編輯數據的一種結構，視圖 (View)是顯示和編輯數據的界面組件，模型 (Model) 是視圖與原始數據之間的接口。Model/View 結構的典型應用是在數據庫應用程序中，例如數據庫中的一個數據表可以在一個 OTableView 組件中顯示和編輯。
主要的視圖組件有 QListView、QTreeView 和 QTableView，第 4 章介紹的 QListWidget、QTreeWidget 和 QTableWidget 分別是這 3 個類的便利類，它們不使用數據模型，而是將數據直接存儲在組件的每個項里。

本章介紹 Model/View 結構原理，包括 QListView、QTreeView、QTableView 視圖組件，以及QStringListModel、QStandardItemModel 等模型類的用法。

Qt中的模型/視圖簡介和使用(Model/view Programming)是一種框架模式，優點:

• 在處理較大的數據集時每個組件各司其職，不至于降低性能；
• 一個Model可以映射到多個view，這樣可以以不同的方式查看數據同一份數據；
• 如果底層數據源的存儲改變了，我們只需要處理Model就可以了

1 Model/View基本原理

GUI 應用程序的一個很重要的功能是由用戶在界面上編輯和修改數據，典型的如數據庫應用程序。數據庫應用程序中，用戶在界面上執行各種操作，實際上是修改了界面組件所關聯的數據庫內的數據。

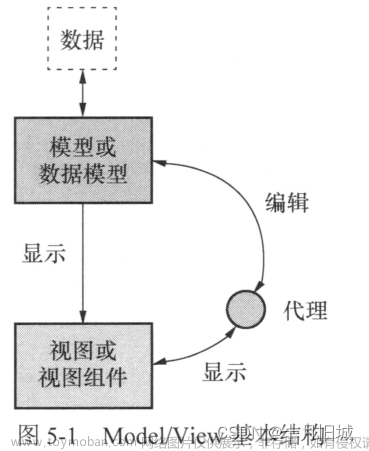

將界面組件與所編輯的數據分離開來，又通過數據源的方式連接起來，是處理界面與數據的一種較好的方式。Qt 使用 Model/View 結構來處理這種關系，Model/View 的基本結構如下圖 所示。其中各部分的功能如下。

• 數據 (Data)是實際的數據，如數據庫的一個數據表或 SQL查詢結果，內存中的一個 StringList，或磁盤文件結構等
• 視圖或視圖組件 (View) 是屏幕上的界面組件，視圖從數據模型獲得每個數據項的模型索引 (model index)，通過模型索引獲取數據，然后為界面組件提供顯示數據(當只是顯示時不需要代理)。Qt 提供一些現成的數據視圖組件，如QListView、QTreeView 和QTableView 等
• 模型或數據模型 (Model) 與實際數據通信，并為視圖組件提供數據接口。它從原始數據提取需要的內容，用于視圖組件進行顯示和編輯。Qt 中有一些預定義的數據模型，如QStringListModel 可作為 StringList 的數據模型，QSglTableModel 可以作為數據庫中一個數據表的數據模型。

由于數據源與顯示界面通過 Model/View 結構分離開來，因此可以將一個數據模型在不同的視圖中顯示，也可以在不修改數據模型的情況下，設計特殊的視圖組件。

• 在 Model/View 結構中，還提供了代理 (Delegate) 功能，代理功能可以讓用戶定制數據的界面顯示和編輯方式。(當需要顯示和編輯時就需要代理)在標準的視圖組件中，代理功能顯示一個數據，當數據被編輯時，代理通過模型索引與數據模型通信，并為編輯數據提供一個編輯器，一般是一個QLineEdit 組件。

模型、視圖和代理之間使用信號和槽通信。當源數據發生變化時，數據模型發射信號通知視圖組件;當用戶在界面上操作數據時，視圖組件發射信號表示這些操作信息;當編輯數據時，代理發射信號告知數據模型和視圖組件編輯器的狀態。

2 數據模型

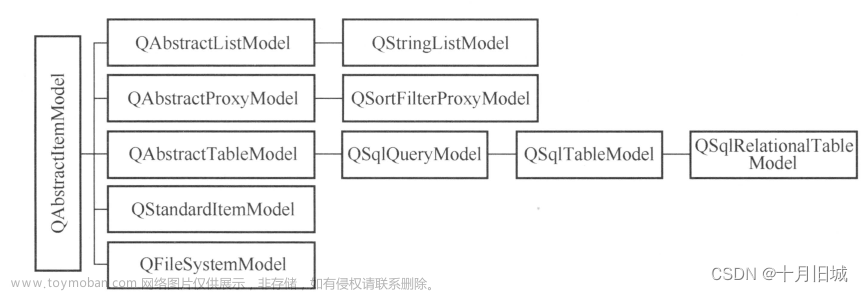

所有的基于項數據(item data) 的數據模型 (Model) 都是基于 QAbstractItemModel 類的，這個類定義了視圖組件和代理存取數據的接口。數據無需存儲在數據模型里，數據可以是其他類、文件、數據庫或任何數據源。Qt 中與數據模型相關的幾個主要的類的層次結構如下圖 所示。

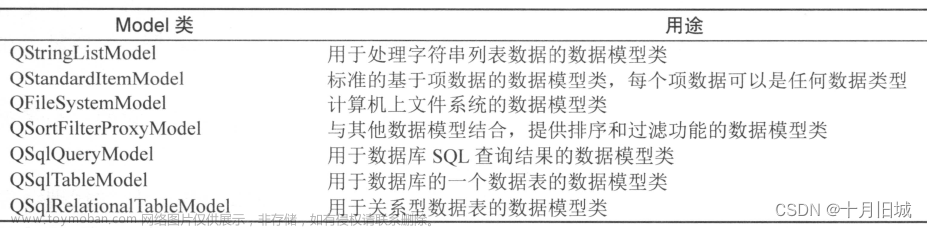

圖 中的抽象類是不能直接使用的，需要由子類繼承來實現一些純虛函數。Qt 提供了一些模型類用于項數據處理，常見的幾個見下表。

數據庫的3個模型將在后期進行介紹，如果現有的模型類無法滿足需求，可以從QAbstractItemModel、QAbstractListModel或 QAbstractTableModel 繼承，生成自己定制的數據模型類。

3 視圖組件

視圖組件 (View)就是顯示數據模型的數據的界面組件，Qt 提供的視圖組件如下。

• QListView：用于顯示單列的列表數據，適用于一維數據的操作。
• QTreeView：用于顯示樹狀結構數據，適用于樹狀結構數據的操作。
• QTableView：用于顯示表格狀數據，適用于二維表格型數據的操作。
• QColumnView：用多個 QListView 顯示樹狀層次結構，樹狀結構的一層用一個 OListView顯示。
• QHeaderView：提供行表頭或列表頭的視圖組件，如 QTableView 的行表頭和列表頭。

視圖組件在顯示數據時，只需調用視圖類的 setModel()函數，為視圖組件設置一個數據模型就可以實現視圖組件與數據模型之間的關聯，在視圖組件上的修改將自動保存到關聯的數據模型里，一個數據模型可以同時在多個視圖組件里顯示數據。

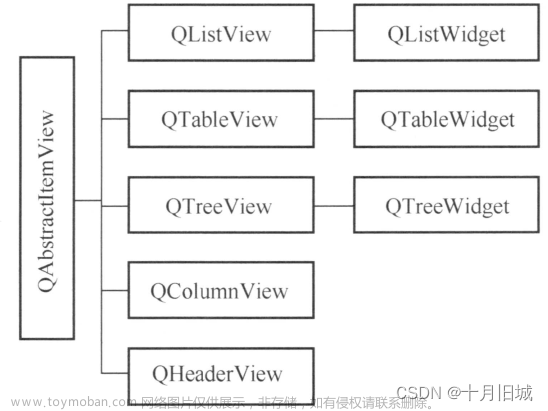

前面介紹了QListWidget、QTreeWidget 和 QtableWidget 3 個可用于數據編輯的組件。這3個類稱為便利類(convenience classes)，它們分別是3 個視圖類的子類，其層次關系如下圖 所示

用于Model/View結構的幾個視圖類直接從QAbstractItemView 繼承而來，而便利類則從相應的視圖類繼承而來。

視圖組件類的數據采用單獨的數據模型，視圖組件不存儲數據。便利類則為組件的每個節點或單元格創建一個項(item)，用項存儲數據、格式設置等。所以，便利類沒有數據模型，它實際上是用項的方式集成了數據模型的功能，這樣就將界面與數據綁定了。所以，便利類缺乏對大型數據源進行靈活處理的能力，適用于小型數據的顯示和編輯。

4 代理

代理(Delegate)就是在視圖組件上為編輯數據提供編輯器，如在表格組件中編輯一個單元格的數據時，缺省是使用一個 QLineEdit 編輯框。代理負責從數據模型獲取相應的數據，然后顯示在編輯器里，修改數據后，又將其保存到數據模型中。
QAbstractItemDelegate 是所有代理類的基類，作為抽象類，它不能直接使用。它的一個子類QStyledItemDelegate，是 Qt 的視圖組件缺省使用的代理類。

對于一些特殊的數據編輯需求，例如只允許輸入整型數，使用一個 QSpinBox 作為代理組件更恰當，從列表中選擇數據時使用一個 QComhoBox 作為代理組件更好。這時，就可以從QStyledItemDelegate 繼承創建自定義代理類。

5 Model/View結構的一些概念

5.1 Model/View的基本結構

在 Model/View 結構中，數據模型為視圖組件和代理提供存取數據的標準接口。在 Qt 中，所有的數據模型類都從 QAbstractItemModel 繼承而來，不管底層的數據結構是如何組織數據的,QAbstractItemModel 的子類都以表格的層次結構表示數據，視圖組件通過這種規則來存取模型中的數據，但是表現給用戶的形式不一樣。

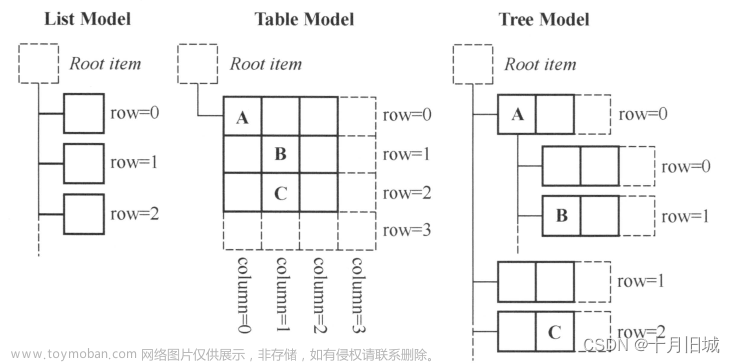

下圖是數據模型的 3 種常見表現形式。不管數據模型的表現形式是怎么樣的，數據模型中存儲數據的基本單元都是項(item)，每個項有一個行號、一個列號，還有一個父項(parent item)。在列表和表格模式下，所有的項都有一個相同的頂層項 (root item): 在樹狀結構中，行號、列號、父項稍微復雜一點，但是由這 3 個參數完全可以定義一個項的位置，從而存取項的數據。

5.2 模型索引

為了保證數據的表示與數據存取方式隔離，數據模型中引入了模型索引 (model index)的概念。通過數據模型存取的每個數據都有一個模型索引，視圖組件和代理都通過模型索引來獲取數據。
OModelIndex 表示模型索引的類。模型索引提供數據存取的一個臨時指針，用于通過數據模型提取或修改數據。因?yàn)槟Ｐ蛢?nèi)部組織數據的結構隨時可能改變，所以模型索引是臨時的。如果需要使用持久性的模型索引，則要使用OPersistentModelIndex 類。

5.3 行號和列號

數據模型的基本形式是用行和列定義的表格數據，但這并不意味著底層的數據是用二維數組存儲的，使用行和列只是為了組件之間交互方便的一種規定。通過模型索引的行號和列號就可以存取數據。

要獲得一個模型索引，必須提供 3 個參數：行號、列號、父項的模型索引。例如，對于上圖中的Table Model中的3 個數據項A、B、C，獲取其模型索引的代碼是:

QModelIndex indexA = model->index(0，0，QModelIndex());
QModelIndex indexB = model->index(1， 1，QModelIndex());
OModelIndex indexC = model->index(2，1，QModelIndex());

在創建模型索引的函數中需要傳遞行號、列號和父項的模型索引。對于列表和表格模式的數據模型，頂層節點總是用 QModelIndex()表示。

5.4 父項

當數據模型是列表或表格時，使用行號、列號存儲數據比較直觀，所有數據項的父項(parent item)就是頂層項;當數據模型是樹狀結構時，情況比較復雜(樹狀結構中，項一般習慣于稱為節點)，一個節點可以有父節點，也可以是其他節點的父節點，在構造數據項的模型索引時，必須指定正確的行號、列號和父節點。

上圖中的Tree Model，節點A 和節點 C的父節點是頂層節點，獲取模型索引的代碼是：

QModelIndex indexA = model->index(0，0，OModelIndex());
OModelIndex indexC = model->index(2，1，QModelIndex());

但是，節點 B 的父節點是節點 A，節點 B 的模型索引由下面的代碼生成：

QModelIndex indexB = model->index(1，0，indexA);

5.5 項的角色

在為數據模型的一個項設置數據時，可以賦予其不同項的角色 (item role) 的數據。例如，數據模型類QStandardItemModel 的項數據類是 QStandardItem，其設置數據的函數是：

void QStandardItem::setData(const QVariant &value,int role= Qt::UserRole + 1)

其中，value 是需要設置的數據，role 是設置數據的角色。一個項可以有不同角色的數據，用于不同的場合。

role 是 Qt:ItemDataRole 枚舉類型，有多種取值，如 Qt:DisplayRole 角色是在視圖組件中顯示的字符串，Qt:ToolTipRole 是鼠標提示消息，Qt.:UserRole 可以自定義數據。項的標準角色是Ot::DisplayRole。

在獲取一個項的數據時也需要指定角色，以獲取不同角色的數據。

QVariant QStandardItem::data(int role = Qt::UserRole + 1) const

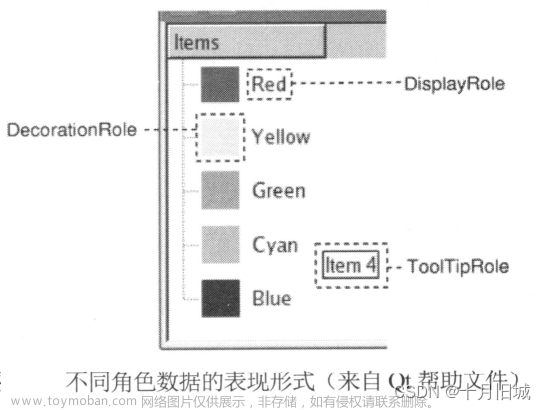

為一個項的不同角色定義數據，可以告知視圖組件和代理組件如何顯示數據。例如，在下圖中，項的 DisplayRole 數據是顯示的字符串，DecorationRole 是用于裝飾顯示的屬性，TolTipRole定義了鼠標提示信息。不同的視圖組件對各種角色數據的解釋和顯示可能不一樣，也可能忽略某些角色的數據。

前面已經介紹了便利類 QListWidget、QTreeWidget 和 QTableWidget 的使用，后面的文章將介紹 Model/View 結構的基本用法，包括 Qt 預定義的 QstringListModel、OFileSystemModel、OStandardItemModel以及視圖組件 QListView、QTableView、QTreeView的使用，還介紹如何設計和使用自定義代理。涉及數據庫的 Mode/View 的使用將在數據庫一章單獨介紹。

6. 比較好的Model/View簡介視頻：Qt 16: 模型/視圖簡介和使用 (Model/View Programming)；Qt 17：模型／視圖編程實例 (Model/View Programming)（未看）；Qt 18 : 模型視圖編程實例（未看），視頻博主博客地址文章來源地址http://www.zghlxwxcb.cn/news/detail-582280.html
