Allegro刪除shape void操作方法

2年前作者：rerainings分類：Toy博客閱讀(13)違法舉報

這篇具有很好參考價值的文章主要介紹了Allegro刪除shape void操作方法。希望對大家有所幫助。如果存在錯誤或未考慮完全的地方，請大家不吝賜教，您也可以點擊"舉報違法"按鈕提交疑問。

Allegro刪除shape void操作方法

在lay板過程中，要修改已經畫好的板卡，器件一直無法刪除某中間層，提示無法刪除，該層有shape void，忘截圖了。

要?jiǎng)h除shape void就要先在void所在的區域，并且大于該區域鋪設銅皮，如果已經有銅皮，只是單純的刪除void，請?zhí)^(guò)這一步。

進入重點：

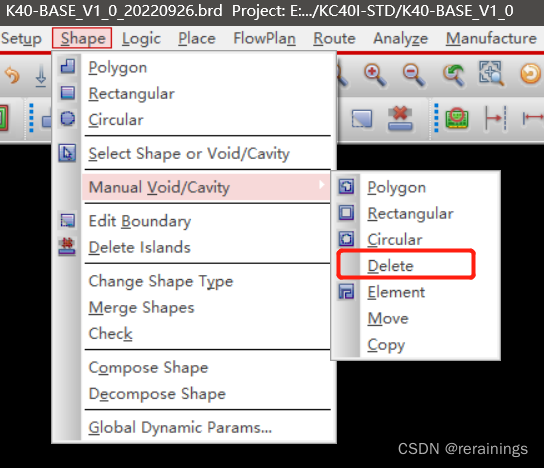

在shape菜單下Manual void/Cavity選項下Delte。。
此時如果發現無法刪除，請看下一步！
allegro怎么刪除部分shape,硬件,硬件工程

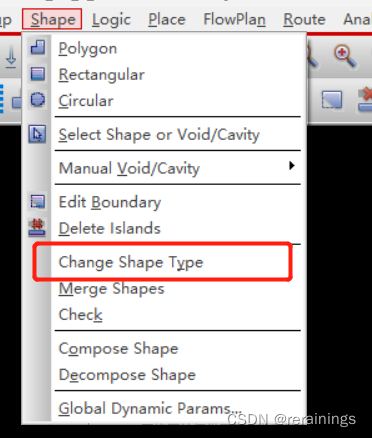

選中shape菜單下Change Shape Type –

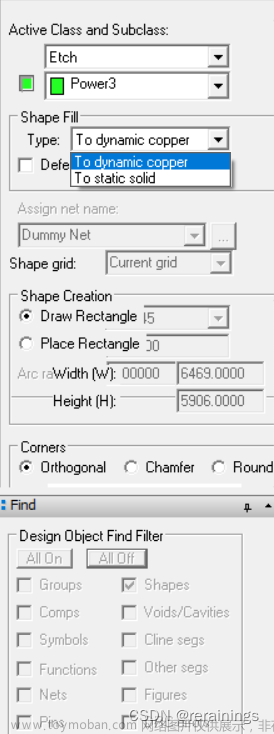

選擇shape fill為to static soild…

（以下忘截圖）
在彈出的確認界面選擇，確認。。然后再刪除void即可。文章來源地址http://www.zghlxwxcb.cn/news/detail-549064.html
