EVPN與VXLAN

EVPN（Ethernet Virtual Private Network）是一種用于二層網絡互聯的VPN技術。EVPN技術采用類似于BGP/MPLS IP VPN的機制，在BGP協議的基礎上定義了一種新的網絡層可達信息NLRI（Network Layer Reachability Information）即EVPN NLRI，EVPN NLRI定義了幾種新的BGP EVPN路由類型，用于處在二層網絡的不同站點之間的MAC地址學習和發布。

原有的VXLAN實現方案沒有控制平面，是通過數據平面的流量泛洪進行VTEP發現和主機信息（包括IP地址、MAC地址、VNI、網關VTEP IP地址）學習的，這種方式導致VXLAN網絡存在很多泛洪流量。為了解決這一問題，VXLAN引入了EVPN作為控制平面，通過在VTEP之間交換BGP EVPN路由實現VTEP的自動發現、主機信息相互通告等功能，從而避免了不必要的數據流量泛洪。

在EVPN VXLAN場景中，控制平面的流程包括VXLAN隧道建立、MAC地址動態學習；轉發平面的流程包括同子網已知單播報文轉發、同子網BUM（Broadcast&Unknown-unicast&Multicast）報文轉發、跨子網報文轉發。EVPN VXLAN有集中式網關部署和分布式網關部署兩種部署場景，下面分別對兩場景的各個流程進行介紹。

VXLAN隧道建立

VXLAN隧道由一對VTEP IP地址確定，創建VXLAN隧道實際上是兩端VTEP獲取對端VTEP IP地址的過程，只要對端VTEP IP地址是三層路由可達的，VXLAN隧道就可以建立成功。

通過BGP EVPN方式動態建立VXLAN隧道，就是在兩端VTEP之間建立BGP EVPN對等體，然后對等體之間利用BGP EVPN路由來互相傳遞VNI和VTEP IP地址信息，從而實現動態建立VXLAN隧道。

集中式網關場景

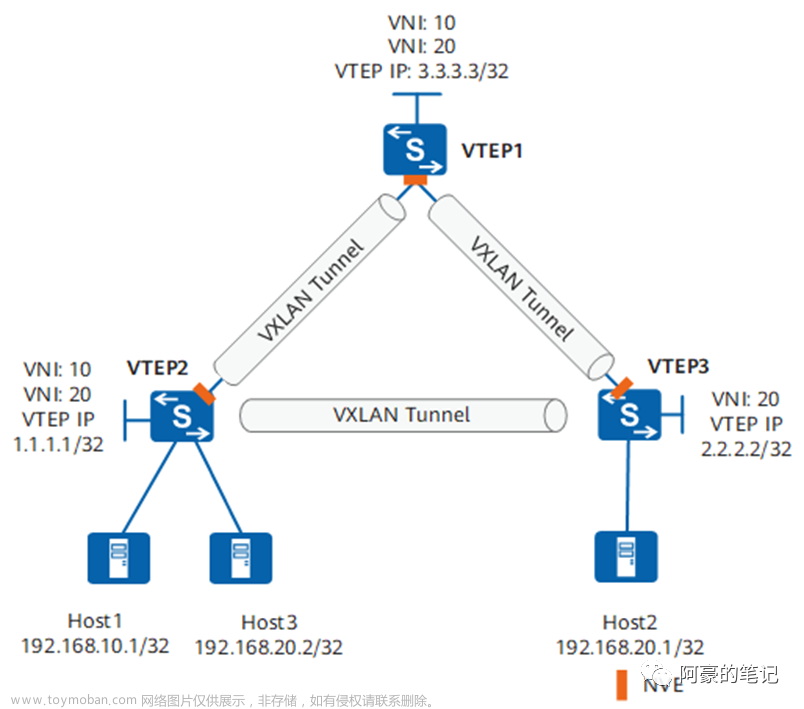

如下圖所示，VTEP2上部署了兩個Host，VTEP3上部署了一個Host，VTEP1上部署三層網關。

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

為了實現Host3和Host2之間的通信，需要在VTEP2和VTEP3之間創建VXLAN隧道；
為了實現Host1和Host2之間的通信，需要在VTEP2和VTEP1之間以及VTEP1和VTEP3之間創建VXLAN隧道。
對于Host1和Host3之間的通信，雖然都屬于VTEP2，但由于屬于不同子網，需要經過三層網關VTEP1，因此也需要在VTEP2和VTEP1之間創建VXLAN隧道。

下面以VTEP2和VTEP3為例，介紹一下通過BGP EVPN方式動態建立VXLAN隧道的過程：

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

首先在VTEP2和VTEP3之間建立BGP EVPN對等體。然后，在VTEP2和VTEP3上分別創建二層廣播域，并在二層廣播域下配置關聯的VNI。接下來在二層廣播域下創建EVPN實例，配置本端EVPN實例的RD、出方向VPN-Target（ERT）、入方向VPN-Target（IRT）。
在配置完本端VTEP IP地址后，VTEP2和VTEP3會生成BGP EVPN路由并發送給對端，該路由攜帶本端EVPN實例的出方向VPN-Target和BGP EVPN協議新定義的Type3路由(Inclusive Multicast路由)。

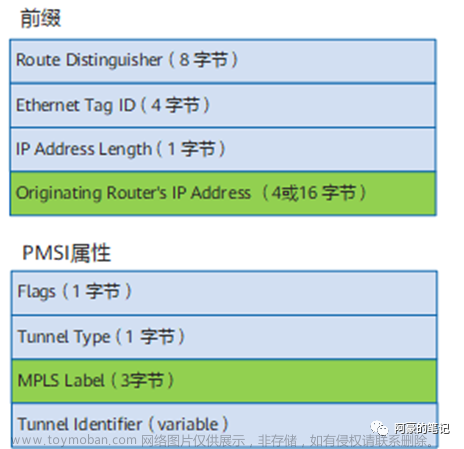

如下圖所示，Type3路由由前綴和PMSI屬性組成，VTEP IP地址存放在前綴的Originating Router's IP Address字段中，VNI存放在PMSI屬性的MPLS Label字段中。
VTEP2和VTEP3在收到對端發來的BGP EVPN路由后，首先檢查該路由攜帶的EVPN實例的出方向VPN-Target，如果與本端EVPN實例的入方向VPN-Target相等，則接收該路由，否則丟棄該路由。
在接收該路由后，VTEP2和VTEP3將獲取其中攜帶的對端VTEP IP地址和VNI，如果對端VTEP IP地址是三層路由可達的，則建立一條到對端的VXLAN隧道；同時，如果對端VNI與本端相同，則創建一個頭端復制表，用于后續BUM報文轉發。

VTEP2和VTEP1之間、VTEP3和VTEP1之間通過BGP EVPN方式動態建立VXLAN隧道的過程與上述類似。

說明：

VPN-Target是一種BGP擴展團體屬性，一個EVPN實例可以配置出方向和入方向兩類VPN-Target，兩端EVPN實例的VPN-Target要相互匹配（即本端EVPN實例配置的出方向VPN-target值需要與對端EVPN實例配置的入方向VPN-target值相等），才能相互交換EVPN路由，否則VXLAN隧道無法建立成功。

分布式網關場景

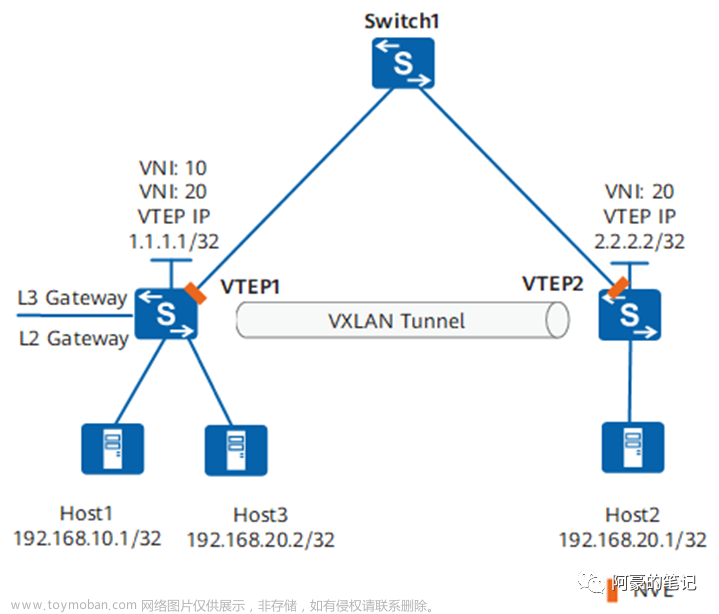

如下圖所示，VTEP同時作為二層網關和三層網關，Switch1節點不感知VXLAN隧道，只作為VXLAN報文的轉發節點?？刂破矫嬷恍柙赩TEP之間建立VXLAN隧道。

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

VTEP1與VTEP2之間建立VXLAN隧道用于Host1和Host2、Host3和Host2之間的通信。
對于Host1和Host3之間的通信，由于都屬于VTEP1，所以互訪的流量只需在VTEP1上處理，無需通過VXLAN隧道轉發。

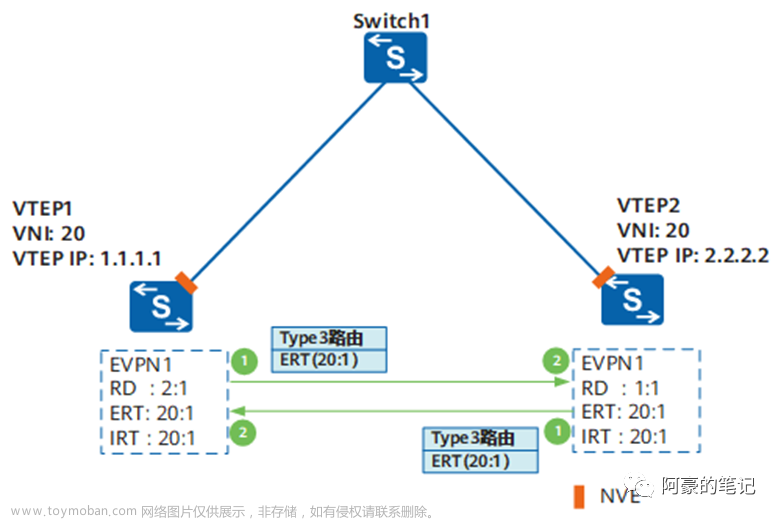

當處于同一子網的Host3與Host2互通時，只需要進行二層轉發。通過BGP EVPN方式建立VXLAN隧道的過程和集中式網關部署場景建立VXLAN的過程相同。

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

當處于不同子網的Host1與Host2互通時，需要進行三層轉發，因此在通過BGP EVPN方式建立VXLAN隧道的過程中，網關VTEP1和VTEP2需要發布下屬主機的IP路由。建立VXLAN隧道之前，需要在VTEP1和VTEP2上進行如下配置準備：

配置任務	作用
創建二層廣播域（BD），并在二層廣播域下配置關聯的二層VNI。	創建VXLAN網絡轉發數據報文的實體。
在VTEP1和VTEP2之間建立BGP EVPN對等體。	用于交換BGP EVPN路由。
創建EVPN實例并綁定BD域，配置EVPN實例的RD、出方向VPN-Target（ERT）、入方向VPN-Target（IRT）。	用于生成BGP EVPN路由。
為不同租戶創建VPN實例，將VPN實例綁定到指定二層廣播域的VBDIF接口上。	用于區分和隔離不同租戶的IP路由表。
為VPN實例指定關聯的三層VNI。	用于VTEP節點在收到數據報文時判斷使用哪個VPN實例的路由表指導轉發。
配置VPN實例到EVPN實例的出方向VPN-Target（eERT），以及從EVPN實例到VPN實例的入方向VPN-Target（eIRT）。	用于控制本端VPN實例與對端EVPN實例之間BGP EVPN路由的發布和接收。
配置VTEP1和VTEP2之間發布的路由類型。	用于發布Host1和Host2的主機IP路由。這里有IRB和IP前綴兩種路由類型，可根據如下原則進行選擇： IRB類型路由只能發布32位主機IP路由。由于IRB類型路由包含著ARP類型路由，因此選擇發布IRB類型路由后，可直接在VTEP節點上使能ARP廣播抑制功能，無需其他配置。如果只需發布32位主機IP路由，建議選擇發布IRB類型路由。 IP前綴類型路由既能發布32位主機IP路由又能發布網段路由。因?yàn)樵赩XLAN網絡中，不同的VTEP節點可能連接著相同的網段，所以如果VTEP節點發布的是下屬主機IP所在的網段路由，則可能與其他VTEP節點發布的網段路由沖突，進而導致某些VTEP節點的下屬主機不可達。因此，如果只需發布32位主機IP路由，不建議選擇IP前綴類型路由。只有需要發布網段路由時，才需選擇IP前綴類型路由。

根據主機IP路由發布方式的不同，動態建立VXLAN隧道的過程有以下兩種：

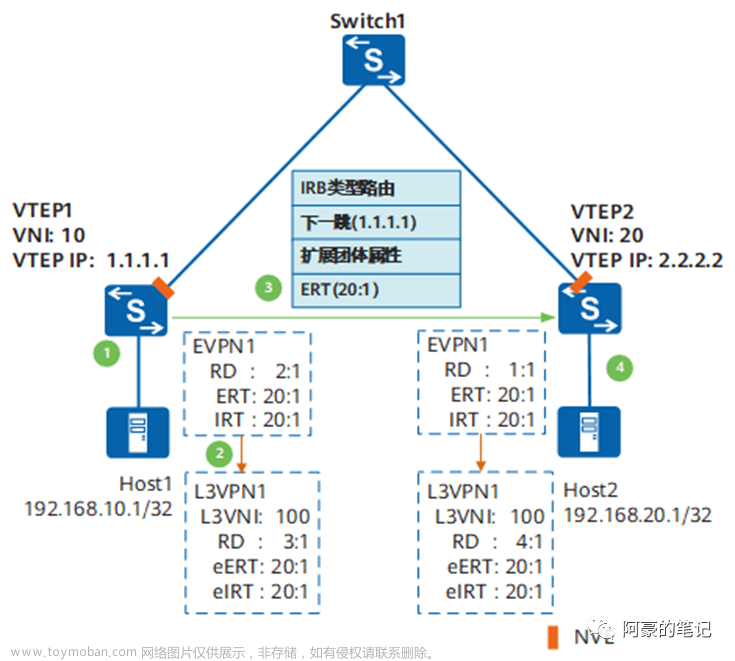

通過IRB類型路由發布主機IP路由

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

Host1首次與VTEP1通信時，通過動態ARP報文，VTEP1學習到Host1的ARP表項。同時，VTEP1根據Host1所在的二層廣播域找到綁定VBDIF接口的VPN實例，獲取關聯的三層VNI。然后VTEP1上的EVPN實例根據上述信息生成IRB類型路由，如下圖所示。其中，主機IP地址存放在IP Address Length和IP Address字段中，三層VNI存放在MPLS Label2字段中。
VTEP1上的EVPN實例從IRB類型路由中獲取Host1的主機IP地址、三層VNI，發給本端VPN實例，VPN實例在其路由表中保存Host1的主機IP路由，如下圖所示。
VTEP1向VTEP2發送BGP EVPN路由，該路由攜帶本端EVPN實例的ERT、擴展團體屬性、路由下一跳屬性以及IRB類型路由。其中，擴展團體屬性攜帶的是隧道類型（取值是VXLAN隧道）、本端VTEP的MAC地址；路由下一跳屬性攜帶的是本端的VTEP IP地址。
VTEP2收到VTEP1發來的BGP EVPN路由后，同時進行如下處理：

檢查該路由攜帶的ERT，如果與本端EVPN實例的IRT相同，則接收該路由。EVPN實例獲取到IRB類型路由后，還能提取到其中包含的ARP類型路由，用于主機ARP通告。
檢查該路由攜帶的ERT，如果與本端VPN實例的eIRT相同，則接收該路由。然后，VPN實例獲取到該路由攜帶的IRB類型路由，從中提取Host1的主機IP地址、三層VNI，在其路由表中保存Host1的主機IP路由，并根據路由的下一跳迭代出接口，最終迭代結果是指向VTEP1的VXLAN隧道，如下圖所示。

說明：

只有當BGP EVPN路由攜帶的ERT與本端EVPN實例的IRT、本端VPN實例的eIRT都不同時，才會丟棄該路由。

在通過EVPN實例或VPN實例接收該路由后，VTEP2通過下一跳屬性獲取VTEP1的VTEP IP地址，如果該VTEP IP地址是三層路由可達的，則建立一條到VTEP1的VXLAN隧道。

VTEP1建立到VTEP2的VXLAN隧道的過程與上述相同。

通過IP前綴類型路由發布主機IP路由

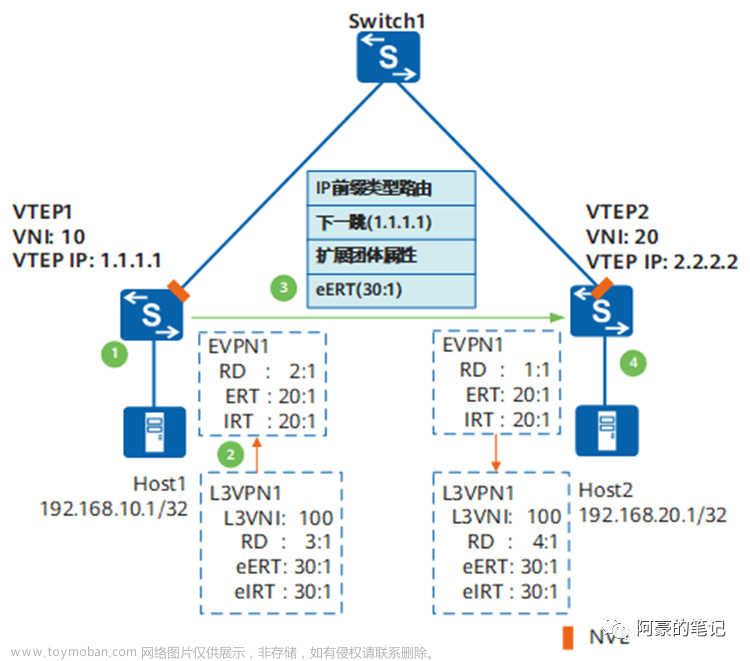

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

首先在VTEP1上將Host1的主機IP地址生成直連路由，然后在VTEP1上配置VPN實例引入直連路由，這樣Host1的主機IP路由就保存到VPN實例的路由表中，并添加VPN實例關聯的三層VNI。

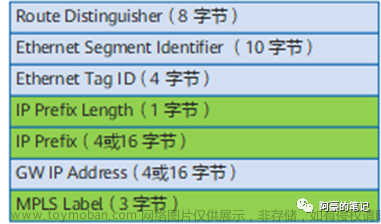

在VTEP1上配置VPN實例向EVPN實例發布IP路由后，VPN實例下Host1的主機IP路由將發布給EVPN實例。然后由EVPN實例生成IP前綴類型路由，如下圖所示。其中，主機IP地址存放在IP Prefix Length和IP Prefix字段中，三層VNI存放在MPLS Label字段中。
VTEP1向VTEP2發送BGP EVPN路由，該路由攜帶本端VPN實例的eERT、擴展團體屬性、路由下一跳屬性以及IP前綴類型路由。其中，擴展團體屬性攜帶的是隧道類型（取值是VXLAN隧道）、本端VTEP的MAC地址；路由下一跳屬性攜帶的是本端的VTEP IP地址。
VTEP2收到VTEP1發來的BGP EVPN路由后，進行如下處理：

檢查該路由攜帶的eERT，如果與本端VPN實例的eIRT相同，則接收該路由，否則丟棄該路由。然后，VPN實例獲取到該路由攜帶的IP前綴類型路由，從中提取Host1的主機IP地址、三層VNI，在其路由表中保存Host1的主機IP路由，并將路由的下一跳迭代出接口設置為VXLAN隧道接口，如下圖所示。
在通過VPN實例接收該路由后，VTEP2通過下一跳屬性獲取VTEP1的VTEP IP地址，如果該VTEP IP地址是三層路由可達的，則建立一條到VTEP1的VXLAN隧道。

VTEP1建立到VTEP2的VXLAN隧道的過程與上述相同。

MAC地址動態學習

在VXLAN網絡中，為了實現終端租戶的互通，支持MAC地址動態學習，不需要網絡管理員手工維護，大大減少了維護工作量。

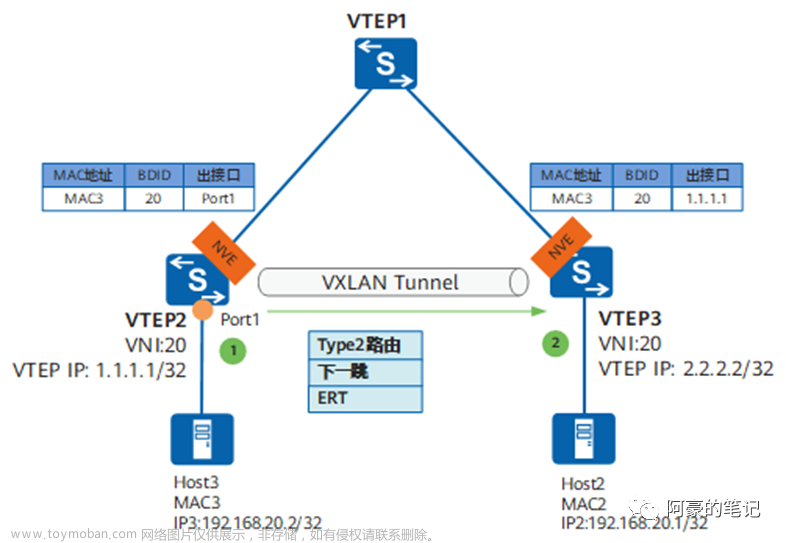

在集中式網關場景和分布式網關場景中，MAC地址動態學習的過程相同。MAC地址動態學習的過程如下：

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

Host3首次與VTEP2通信時，通過動態ARP報文，VTEP2學習到Host3的MAC地址、BD ID（二層廣播域標識）和報文入接口的對應關系，并在本地MAC表中生成Host3的MAC表項，其出接口為Port1。
VTEP2根據Host3的ARP表項生成BGP EVPN路由并發送給對等體VTEP3，該路由攜帶本端EVPN實例的出方向VPN-Target、路由下一跳屬性以及BGP EVPN協議的Type2路由即MAC/IP路由。其中，路由下一跳屬性攜帶的是本端VTEP IP地址；

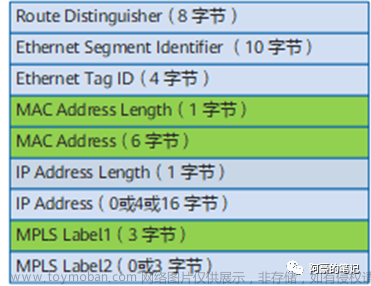

Type2路由如下圖所示，Host3的MAC地址存放在MAC Address Length和MAC Address字段中，二層VNI存放在MPLS Label1字段中。
VTEP3收到VTEP2發來的BGP EVPN路由后，首先檢查該路由攜帶的EVPN實例的出方向VPN-Target，如果與本端EVPN實例的入方向VPN-Target相等，則接收該路由，否則丟棄該路由。
在接收該路由后，VTEP3獲得Host3的MAC地址、BD ID和VTEP2上VTEP IP地址（下一跳屬性）的對應關系，并在本地的MAC表中生成Host3的MAC表項，其出接口需根據下一跳進行迭代，最終迭代結果是指向VTEP2的VXLAN隧道。

VTEP2學習Host2的主機MAC的過程與上述過程相同。

Host3初次與Host2通信時，首先發送目的MAC為全F、目的IP為IP2的ARP請求報文，請求Host2的MAC地址。缺省情況下，VTEP2收到該ARP請求后將在本網段進行廣播，為了減少?gòu)V播報文，此時可以在VTEP2上使能ARP廣播抑制功能。這樣當VTEP2收到該ARP請求報文時，先根據目的IP檢查本地是否有Host2的MAC地址，如果有則將目的MAC替換為Host2的MAC地址，將ARP請求的廣播報文變?yōu)閱尾?bào)文，然后通過VXLAN隧道發給VTEP3。VTEP3收到后轉發給Host2，Host2收到該ARP請求后學習到Host3的MAC地址，并以單播形式進行ARP應答。Host3收到ARP應答報文后學習到Host2的MAC地址。至此，Host3和Host2互相學習到對方的MAC地址，后續雙方將采用單播通信。

說明：

在集中式網關場景中，在跨子網主機互通時，只需在主機和三層網關之間進行MAC地址動態學習，MAC地址動態學習過程與與上述過程相同。

同子網已知單播報文轉發

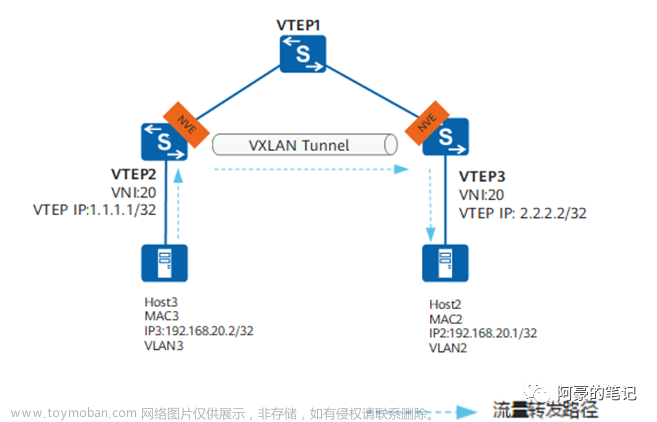

同子網已知單播報文轉發只在VXLAN二層網關之間進行，三層網關無需感知。在集中式網關場景和分布式網關場景中，同子網已知單播報文轉發流程相同。報文轉發流程如下：

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

VTEP2收到來自Host3的報文，根據報文接入的端口和攜帶的VLAN信息獲取對應的二層廣播域，并在該二層廣播域內查找出接口和封裝信息。
VTEP2根據查找到的封裝信息對數據報文進行VXLAN封裝，然后根據查找到的出接口進行報文轉發
VTEP3收到VXLAN報文后，根據UDP目的端口號、源/目的IP地址、VNI判斷VXLAN報文的合法有效性。然后依據VNI獲取對應的二層廣播域，進行VXLAN解封裝，獲取內層的二層報文。
VTEP3根據內層二層報文的目的MAC，從本地MAC表找到對應的出接口和封裝信息，對報文進行VLAN Tag的相應處理，轉發給對應的主機Host2。

Host2向Host3發送報文的過程類似

同子網BUM報文轉發

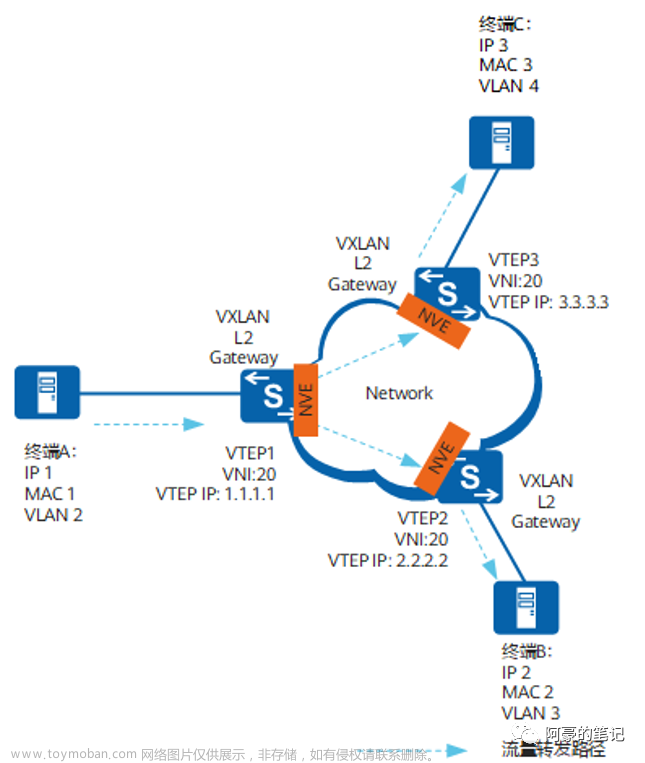

同子網BUM報文轉發只在VXLAN二層網關之間進行，三層網關無需感知。在集中式網關場景和分布式網關場景中，同子網BUM報文轉發方式相同，采用頭端復制方式。轉發流程如下：

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

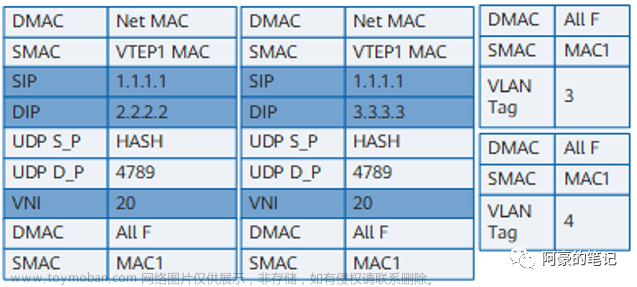

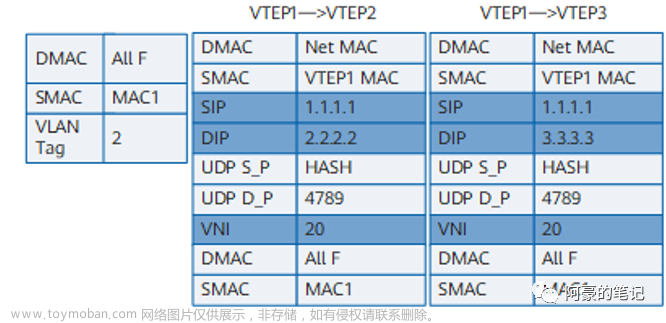

VTEP1收到來自終端A的報文，根據報文中接入的端口和VLAN信息獲取對應的二層廣播域。
VTEP1根據對應的二層廣播域獲取對應VNI的頭端復制列表，依據頭端復制列表進行報文的VXLAN封裝，并將報文發送給頭端復制列表中的所有出端口VTEP。
VTEP2/VTEP3收到VXLAN報文后，根據UDP目的端口號、源/目的IP地址、VNI判斷VXLAN報文的合法有效性。然后依據VNI獲取對應的二層廣播域，進行VXLAN解封裝，獲取內層二層報文。
VTEP2/VTEP3檢查內層二層報文的目的MAC，發現是BUM MAC，在對應的二層廣播域內的非VXLAN隧道側進行廣播處理，即：VTEP2/VTEP3分別從本地MAC表中找到非VXLAN隧道側的所有出接口和封裝信息，對報文進行VLAN Tag的相應處理，轉發給對應的終端B/C。

說明：

終端B/C向終端A回應報文，參考同子網已知單播報文轉發。

跨子網報文轉發

跨子網報文轉發需要通過三層網關實現。

集中式網關場景

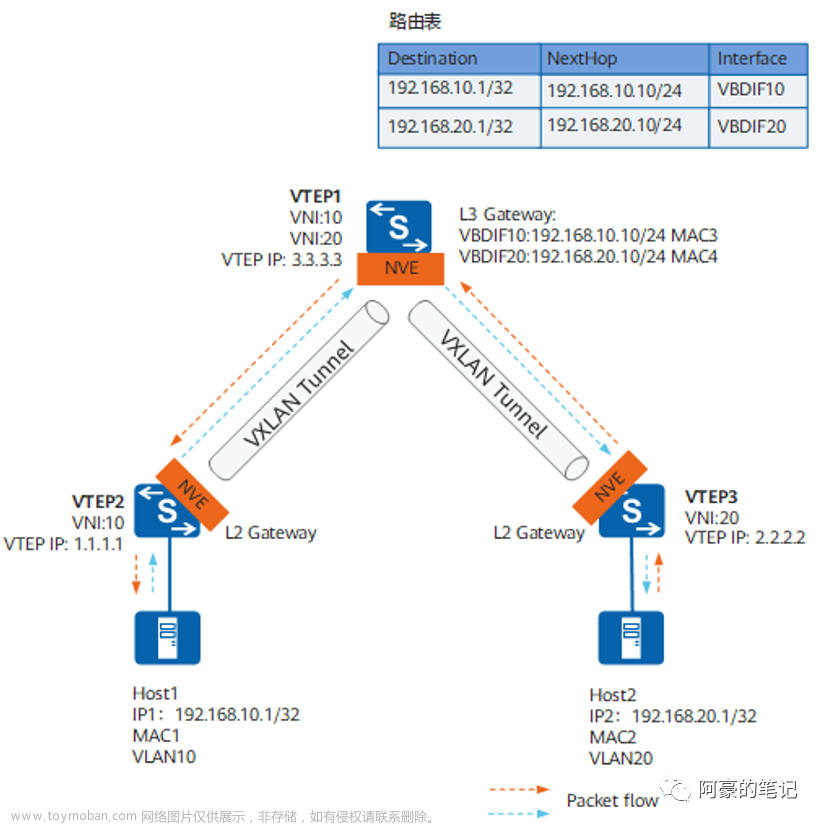

在集中式網關場景中，跨子網報文轉發的流程如下圖所示：

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

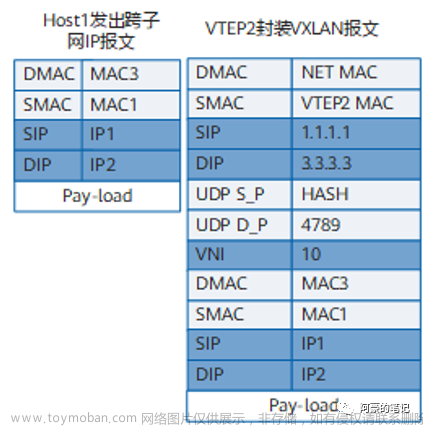

VTEP2收到來自Host1的報文，根據報文中接入的端口和VLAN信息獲取對應的二層廣播域，在對應的二層廣播域內查找出接口和封裝信息。
VTEP2根據查找到的出接口和封裝信息進行VXLAN封裝，向VTEP1轉發報文。

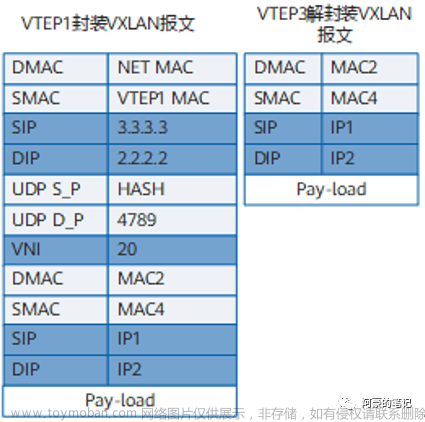

VTEP1收到VXLAN報文后進行解封裝，發現內層報文中的目的MAC是三層網關接口VBDIF10的MAC地址MAC3，判斷需要進行三層轉發。
VTEP1剝除內層報文的以太封裝，解析目的IP。根據目的IP查找路由表，找到目的IP的下一跳地址，再根據下一跳地址查找ARP表項，獲取目的MAC、VXLAN隧道出接口及VNI等信息。
VTEP1重新封裝VXLAN報文，向VTEP3轉發。其中內層報文以太頭中的源MAC是三層網關接口VBDIF20的MAC地址MAC4。
VTEP3收到VXLAN報文后，根據UDP目的端口號、源/目的IP地址、VNI判斷VXLAN報文的合法有效性。依據VNI獲取對應的二層廣播域，然后進行VXLAN解封裝，獲取內層二層報文，并在對應的二層廣播域內查找出接口和封裝信息。
VTEP3根據查找到的出接口和封裝信息，對報文進行VLAN Tag的相應處理，轉發給對應的Host2。

Host2向Host1發送報文的過程類似。文章來源地址http://www.zghlxwxcb.cn/news/detail-519046.html

分布式網關場景

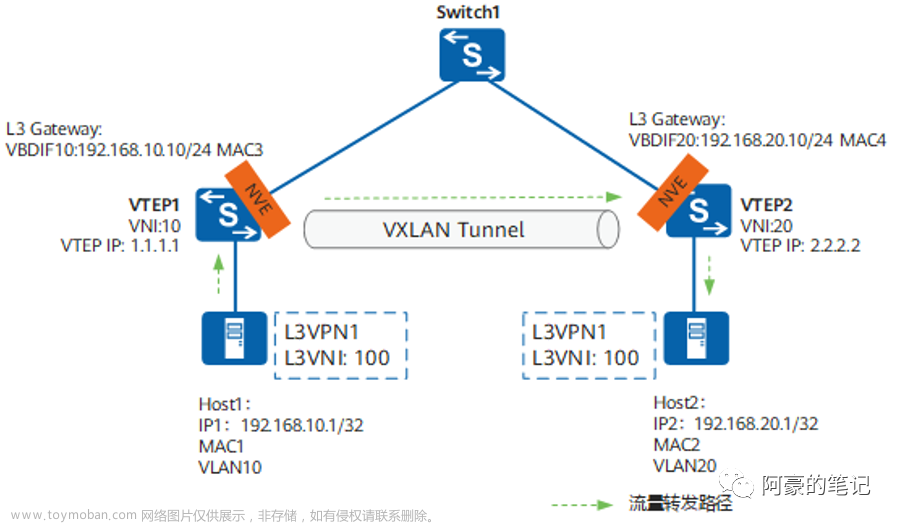

在分布式網關場景中，跨子網報文轉發的流程如下：

EVPN VXLAN 運行機制,網絡,服務器,網絡協議

VTEP1收到來自Host1的報文，檢測到報文的目的MAC是網關接口MAC，判斷該報文需要進行三層轉發。

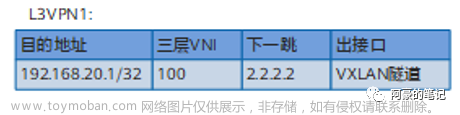

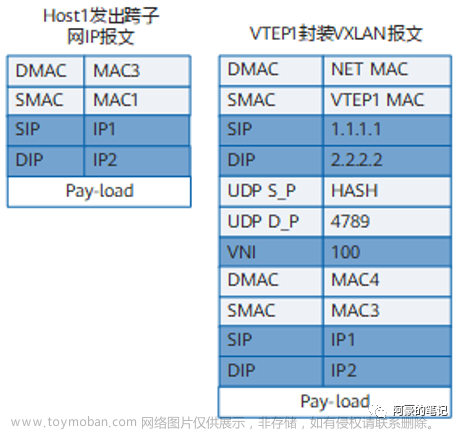

VTEP1根據報文的入接口找到對應的二層廣播域，然后找到綁定該廣播域VBDIF接口的VPN實例。根據報文的目的IP地址，查找該VPN實例下的路由表（如下圖所示），獲取該路由對應的三層VNI，以及下一跳地址。再根據出接口是VXLAN隧道，判斷需要進行VXLAN封裝：

根據VXLAN隧道的目的IP和源IP地址，獲取對應的MAC地址，并將內層目的MAC和源MAC替換。
將三層VNI封裝到報文中。
外層封裝VXLAN隧道的目的IP和源IP地址，源MAC地址為VTEP1的VBDIF接口MAC地址，目的MAC地址為網絡下一跳的MAC地址。

封裝后的報文根據外層MAC和IP信息在IP網絡中傳輸，送達VTEP2。

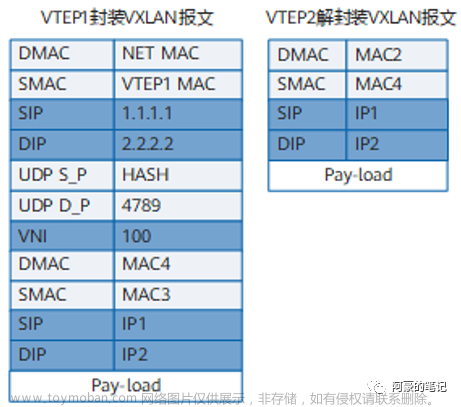

VTEP2收到VXLAN報文后進行解封裝，檢測到報文的目的MAC是自己的MAC地址，判斷該報文需要進行三層轉發。
VTEP2根據報文攜帶的三層VNI找到對應的VPN實例，通過查找該VPN實例下的路由表（如下圖所示），獲取報文的下一跳是網關接口地址，然后將目的MAC地址替換為Host2的MAC地址，源MAC地址替換為VTEP2的MAC地址，轉發給Host2。
