4
系統
FPGA
程序的設計
4.1
設計方法及邏輯設計概述
4.1.1 開發環境與設計流程
Quartus II
是
Altera
公司綜合開發工具，它集成了
FPGA/CPLD
開發過程中所設計
的所有工具和第三方軟件接口，支持多時鐘分析，
LogicLock
基于塊的設計，片上可編
程系統
SOPC,
內嵌在線邏輯分析儀
Signal TapII
，功率估計器等各種高級工具。
Quartus
II
具有豐富的輸入方式，其中包括原理圖、
VHDL
、
Verilog HDL
等多種形式進行邏輯
程序設計設計，非常方便設計者進行
FPGA
的程序開發。邏輯鎖定功能將不同的邏輯劃
分不同的
FPGA
區域，可以單獨進行設計、實現和優化，各模塊之間互不影響。如果在
設計整合中出現錯誤，單獨修改即可，不會影響到其它模塊。
Signal TapII
在線邏輯分析
儀可以捕獲和顯示
FPGA
內部所有信號的實時行為。
Signal Probe
可以在不影響設計中
現有的布局布線情況下，將內部電路中某一特定的信號方便的引出布線的輸出引腳，不
需要對整個設計再進行一次全編譯，節省時間，提高效率
[26]
。
正是因為
Quartus II
其強大的設計能力，集仿真、設計、調試、綜合、測試等于一
體，同時提供豐富可靠的調試手段，成為越來越多數字設計者的理想選擇。
4.1.2 系統整體 FPGA 程序結構
本課題中，采用
Top_Down
設計方法，按照數據流的走向，將整個
FPGA
軟件結構
劃分為光纖通信內核、數
/
模轉換
DA
控制器、模
/
數轉換
AD
控制器、
EnDat
協議內核、
增量式位置獲取模塊等各個二級子模塊。其中光纖通信內核左側表示串并轉換
TLK1221
的時序控制接口，右側則表示與系統個子模塊接口邏輯。從圖
4.2
可以看出，光纖通信
內核是整個
FPGA
軟件結構核心，它完成數據流串行到并行的數據恢復及數據流并行到
串行的數據傳輸，是系統最核心的部分。各二級子模塊在后續章節分別介紹。
4.2
模數
/
數模轉換模塊的實現
模數
/
數模轉換模塊主要實現
AD/DA
的時序控制、
AD
采樣觸發、
DA
輸出控制、
DA
控制器與光纖接口。光纖及各模塊接口將由應用層對應的控制命令從光纖接收緩存
區中取出，然后送達
DA
控制器，來控制
AD/DA
工作：將設定值輸出給
DA
物理芯片
以實現模擬電壓信號輸出；觸發
AD
采樣，將模擬電壓信對應的數字量存入結果寄存器。
4.2.1 AD 控制器的實現
AD
控制器由三部分構成：
AD
控制器接口、各寄存器和時序控制模塊，其中時序
實現模塊直接控制物理芯片引腳。本課題采用的
ADS8515
控制引腳為：轉換控制信號
RC
、片選信號
CSn
、選通信號
BYTE
和標識信號
BUSY

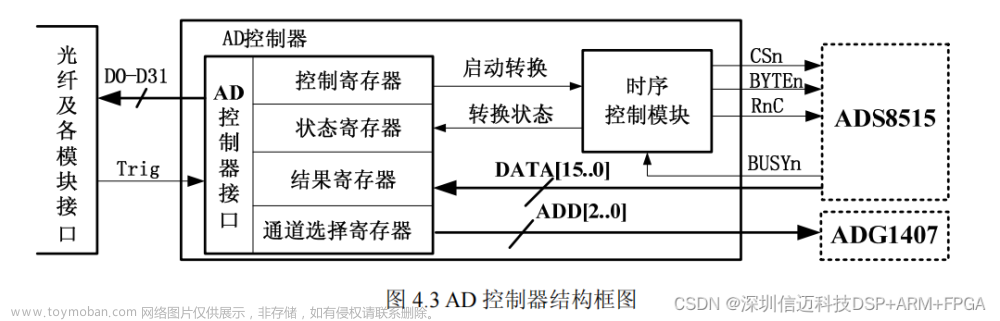

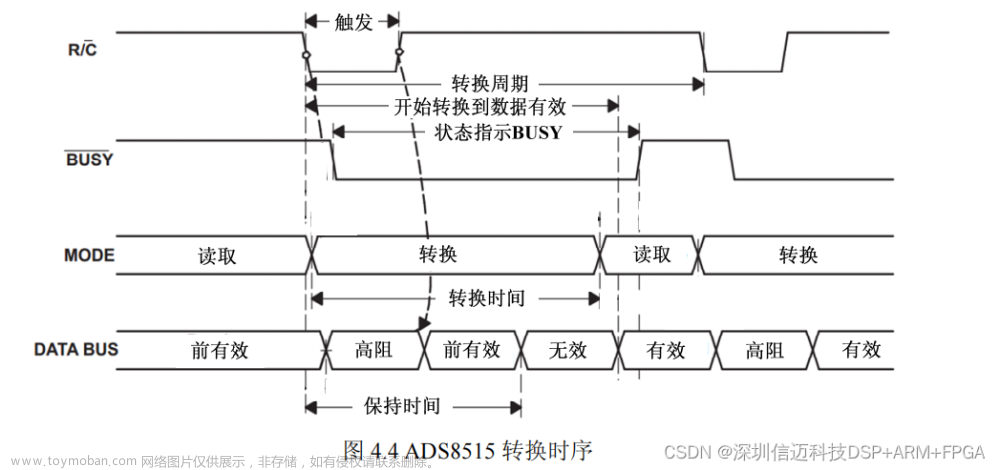

。圖
4.3
為
AD
物理芯片轉換
時序。
光纖及各模塊接口發送出發信號以啟動時序控制模塊產生采樣時序，然后等待轉換
完成標志位的到來，轉換結束將數據總線上的轉換結果鎖存到結果寄存器；
通過檢測狀態寄存器，轉換狀態也可以由應用層查詢。圖
4.4
為
AD
控制器結構框圖。
4.2.2 DA 控制器的實現
DA
控制器由三部分構成：
DA
控制器接口、各寄存器和時序控制模塊，其中
DA
時序控制模塊直接控制
DA
物理芯片引腳。本課題采用的
DAC8822
控制引腳為：寫使
能
WR
、地址線
A[1:0]
、控制信號
LDAC
、復位
RSn
。圖
4.5
為
DA
物理轉換時序。
DA 控制器接口模塊將傳來的命令解析為相關寄存器讀寫時序，控制寄存器將相關
寄存器的操作細分為詳細的控制指令：數據輸出和輸出觸發。
DA
時序控制模塊將數據

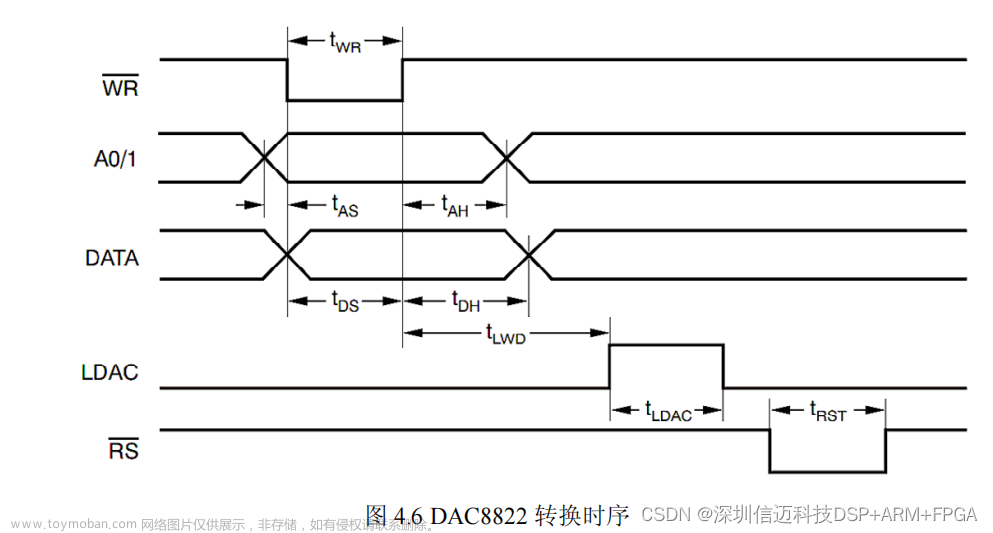

輸出到數據總線上，并輸出如圖
4.6
所示的控制引腳時序，以實現模擬輸出。圖
4.5
為
DA

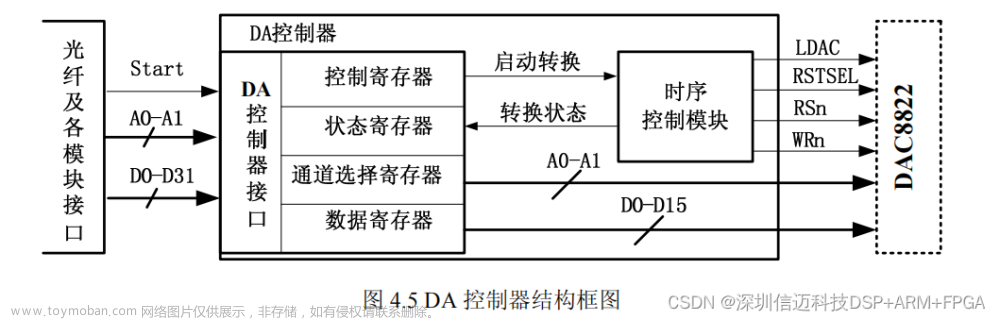

控制器結構框圖。
XX
所示為
DA
物理芯片的轉換時序要求，轉換時序由
DA
控制器中的時序控制
模塊來完成。
首先，將寫使能信號
WRn
拉低一個脈沖，地址線跟數據總線要保證在這之前已經
有效，此時，數據總線上的數據就被鎖存在了
DAC8822
的輸入寄存器中，然后再將控
制信號
LDAC
拉一個高脈沖，此時輸入寄存器中的數據就被轉移到了
DAC
轉換寄存器，
經過所謂的一段轉換時間，物理引腳上就輸出了對應的穩定電壓信號。
4.3
增量式位置獲取模塊的實現
增量式光柵尺采用相差
90
度電子角的系列方波脈沖信號
A
和
B
進行傳輸。參考點
信號包括一個或多個參考脈沖
Z
。此外在硬件傳輸時形成各自的反向信號，進行差分無
噪聲傳輸，符合
EIA
的
RS422
標準。為了能夠?qū)ο嗖?
90
度電子角的方波脈沖信號進行
技術并判斷超前或滯后，增量式位置獲取模塊必須能夠檢測到方波的每個沿。圖

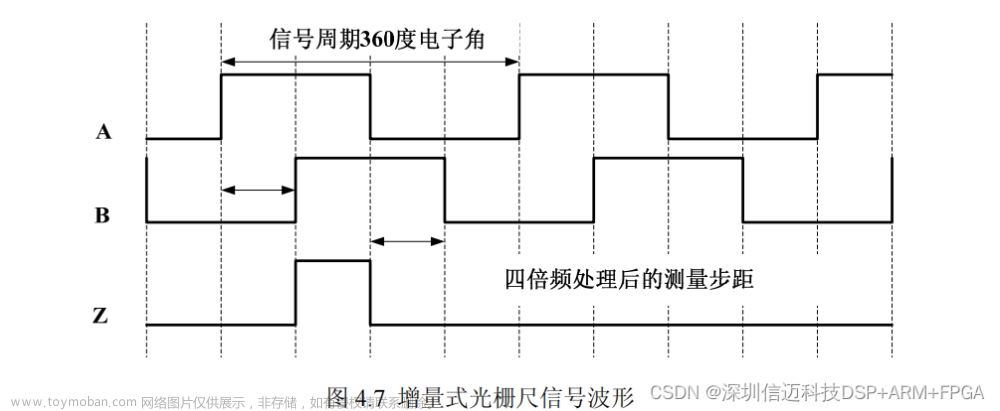

4.7
所
示即為增量式光柵尺的方波脈沖信號
[27]
。

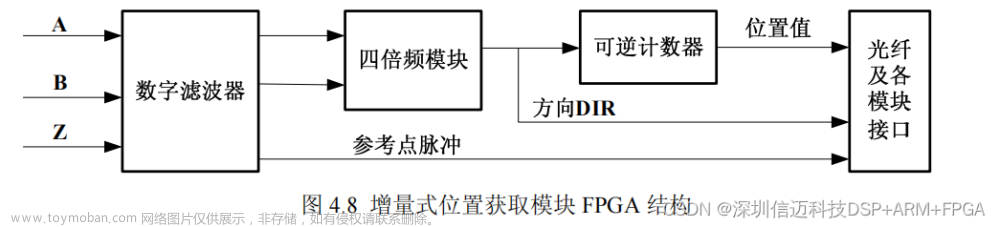

如圖
4.8
所示，增量式位置獲取模塊包括了數字濾波器、四倍頻模塊、可逆計數器、
鎖存器等模塊。增量式光柵尺每移動一個柵距，一個周期的相差
90
度電子角的方波
A
和
B
就會形成，通過對
A
和
B
信號的每一個上升沿和下降沿進行邊沿檢測，采用這種
方法，不需要專用的細分模塊，在
FPGA
內部即可實現四倍頻。
能夠能夠在增量式光柵尺最大運動速度時依然可以檢測到方波的每個沿，故系統采
用了較高的時鐘進行檢測。過短的時鐘周期，會將傳輸中的微小毛刺識別，易造成四倍
頻及可逆計數器的誤動作，因此，設計了專門的數字濾波器，用以將傳輸過程中的毛刺
予以剔除。
4.4
外部存儲器接口
EMIF
通信接口實現
DSP
主系統與光纖通信內核之間的通信通過外部存儲器接口
EMIF
來實現。
EMIF
支持多種類型的異步接口，包括
SRAM,EPROM,FLASH,FPGA
和
ASIC
等。本課題中，
光纖通信內核由
FPGA
來實現，因為在
FPGA
和
DSP
主系統之間沒有時鐘存在，故為
異步類型。異步訪問的速度參數通過
CLKOUT
的時鐘周期個數來配置。
EMIF
最高配置
速度為
100 MHz
。可編程參數包括建立、選通、保持三個參數。在讀和寫訪問中，這三

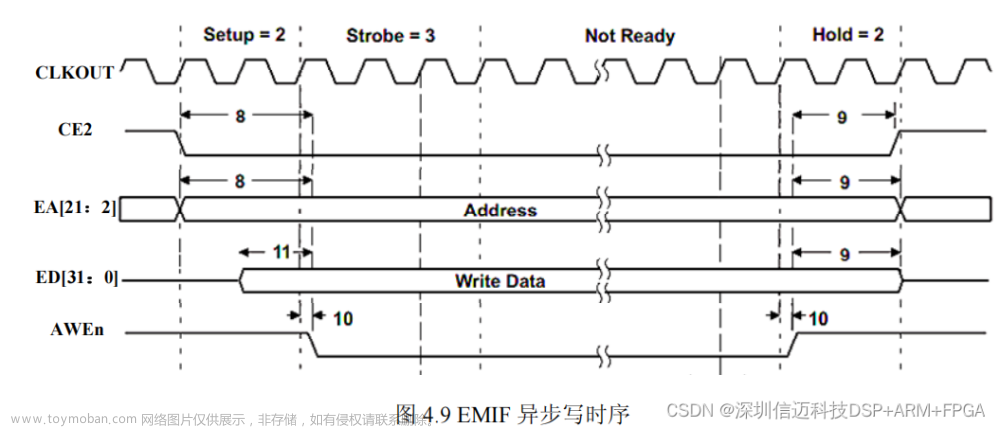

個參數可以獨立配置。圖
4.9
為
EMIF
異步寫時序，其中建立、選通、保持三個參數分
別設置為
2,3,2
。寫訪問過程分為建立、選通、保持共三個階段。建立階段首先片選信號
CE
拉低，地址總線同步有效，數據總線最晚在一個時鐘周期之后開始有效；選通階段
寫使能信號
AWEn
拉低變?yōu)橛行?；保持階段一開始寫使能信號
AWEn
拉高失效，到保
持階段結束，地址總線和數據總線變?yōu)楦咦钁B(tài)，片選信號拉高失效，一個完整的寫周期
結束
[17]
。
光纖通信內核中發送和接收緩存區是通過
Quartus II
提供的宏模塊雙口
RAM
來實

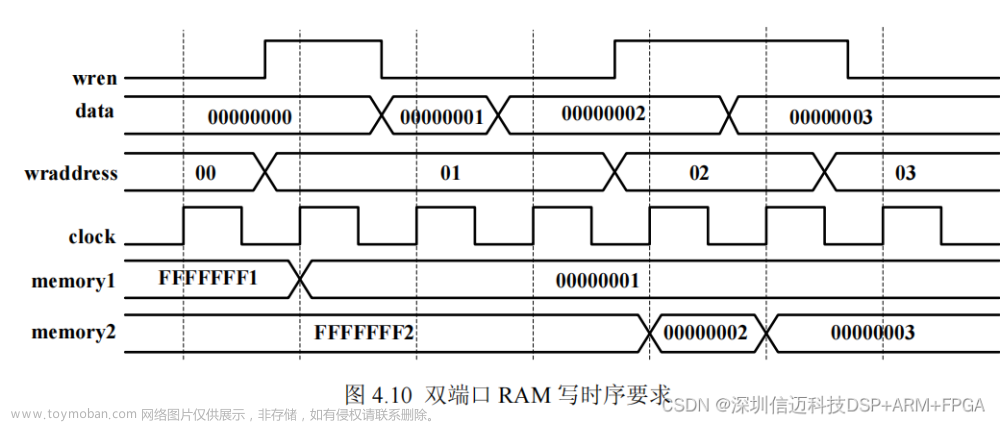

現的。圖
4.10
所示為
FPGA
內嵌的雙口
RAM
寫時序要求。
本課題中，將
EMIF
的地址總線低八位與雙口
RAM
的地址總線相連，將
EMIF
的
寫使能信號取非運算后與雙口
RAM
的寫使能相連，將雙口
RAM
的數據總線在地址區
間正確的時候與
EMIF
的數據總線聯通，其余時刻保持高阻。這樣就實現了由
FPGA
內
嵌的
256*32
位即
1Kb
的緩存區。
4.5
高速串行通信的協議實現
4.5.1 高速串行通信模型
本課題高速光纖串行通信參考了開放式系統互聯模型
OSI
的
7
層體系架構，并且為
了最大程度的減小通信冗余降低通信延時，從而有效縮短伺服控制周期，提高控制特性，
采用了與
OSI

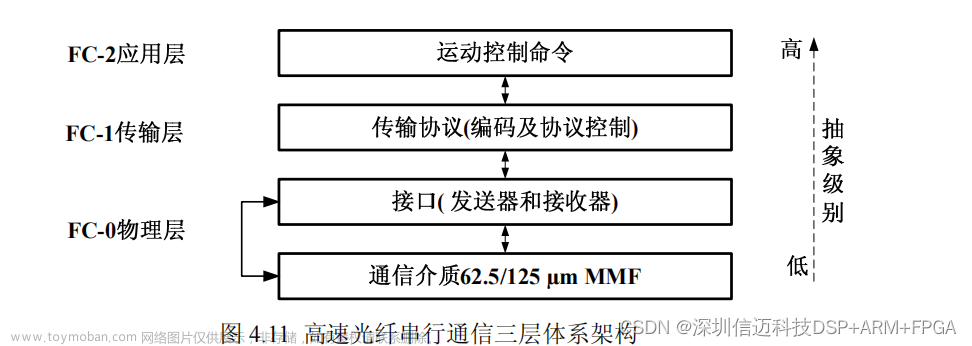

模型類似的三層體系架構，如圖
4.11
所示。在這三層體系架構模型中，
物理層
(FC-0)
規定了傳輸物理介質、接收器和發送器及其接口、通信帶寬等物理特性。
傳輸層
(FC-1)
涉及用以限制編碼最大運行長度的
8B/10B
編解碼方案、維持直流平衡、
提供字節邊界對齊方案、傳輸數據幀格式及錯誤控制等。根據
8B/10B
編解碼方案，傳
輸字符分為兩大類：數據和特殊字符，詳細內容將在后續章節介紹。應用層
(FC-2)
處于
高速串行通信模型的最高層，它決定了數據幀的含義解析、外設寄存器的定義及最高指
令的收發控制。
本課題高速串行通信模型中，傳輸介質采用
62.5/125um MMF
光纜，
MMF
線纜需
交叉連接，即一端接發送端，另一端必須接接收端。激光收發器選取安捷倫公司的
HFBR53A3
完成電信號與光信號的轉換。
HFBR53A3
是一款多模光纖接口的光纖收發
器，兼容
ANSI X3.297-1996
標準的光纖通道物理接口，支持
300m
長的
62.5/125um MMF
光纜。串并轉換器采用
IEEE 802.3
千兆以太網收發器
TLK1221
，用于高速全雙工的點
對點數據傳輸，支持最大
1.3Gbps
的數據速率。
在發送端，經過
8B/10B
編碼的并行
10
位數據在發送參考時鐘
TBC
的上升沿被鎖
存，然后將數據以參考時鐘的
10
倍頻將串行化并通過
PECL
兼容的電平差分信號進行
傳輸；在接收端，將隱藏在串行數據流中的時鐘信號提取出來。該時鐘信號是從發送端
的時鐘信號經過相位內插調整相位關系而來，與
10
位的恢復并行數據的字節邊界對齊，
因此被形象的稱為恢復字節時鐘
RBC

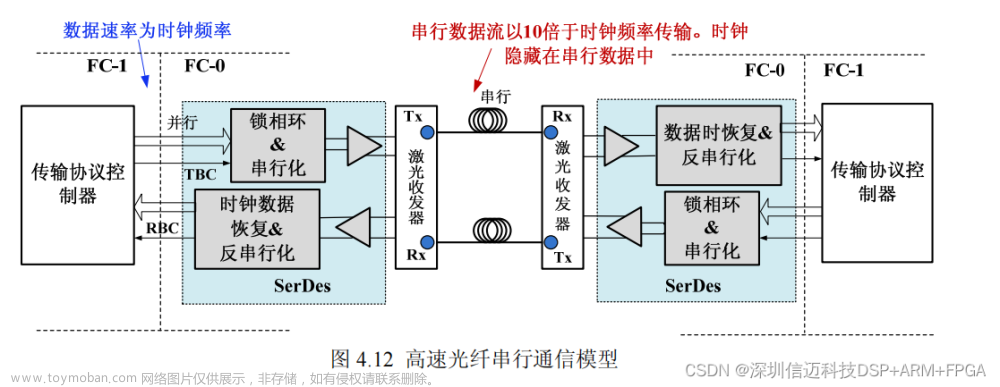

，如圖
4.12
所示。
4.5.1 時鐘恢復與接收字對齊
在串行數據傳輸中，接收端需恢復出正確的字邊界，以實現從串行數據流中的恢復
正確的字數據。故發送端在數據幀中添加特殊字符，并保證該字符與發送參考時鐘的相
位關系；接收端監測該特殊字符，并調整接收端時鐘與特殊字符的相位關系，獲取隱藏
在串行數據流中的時鐘相位信息，此過程被稱為時鐘數據恢復（
CDR
）。通過時鐘數
據恢復技術對接受到的數據進行重定時（
Retiming
），以消除傳輸過程中積累的抖動，使
系統能夠和發送端同步工作。時鐘信號能被正確恢復，應具備以下條件：（
1
）恢復時鐘
頻率必須與數據傳輸速率相當，即圖
4.12
中
RBC
與
TBC
基于同一時鐘基準產生，需調
整的僅僅的兩者之間的相位，而頻率是一致的；（2）時鐘與數據必須有一個穩定的相位
關系。對應措施是在數據發送端建立一個時鐘與數據的相位關系，使得時鐘對數據信號
進行最佳抽樣（即時鐘上升沿與每個比特的中點重合），從而為接收機提供最大的抖動
容忍；（3）時鐘的抖動必須很小。對應措施是采用精密晶振，且基準時鐘由
FPGA
的
PLL
單元產生，此外，在
FPGA
設計中對時鐘信號進行嚴格性能約束，時鐘約束方法見
參考文獻
[35]
。
目前主要有四種時鐘數據恢復方式，它們分別是基于
PLL
、基于
DLL
、基于過采樣
以及基于相位插值?；?
PLL
的
CDR
恢復時鐘精確度比較高，但系統穩定性不佳，響
應時間，頻率捕獲時間等較大；基于
DLL
的
CDR
通過鑒頻鑒相器（
PD
）比較接收的
數據和輸入?yún)⒖紩r鐘的相位，其出恢復時鐘的積累抖動一般較小，但是調節能力有限，
不能處理小頻率的失配；基于過采樣的
CDR
采用判決算法對存儲下來的樣點值進行判
定，從中選出最佳采樣點，其性能取決與過采樣算法；基于相位插值拓撲結構的
CDR
通過鑒相器檢測本地時鐘和輸入數據的相位差，然后產生控制信號控制相位插值器獲得
相位正確的時鐘，能快速跟蹤輸入數據
[28-33]
。
本文采用由
SerDes
硬件完成的，基于相位插值拓撲結構的
CDR
，通過檢測同步字
符
K28.5
來調整
RBC
時鐘相位。串并轉換器
TLK1221
采用
IEEE 802.3
千兆以太網預定
義的
10
位
K28.5 字符作為字對齊的解決方案。在接收端，時刻監測串行數據流并與某
個
7
位的同步數據流對比。根據
8B/10B
編碼方案，
K28.5
字符編碼后的結果為
0011 1110
10
，
7
個最高有效位
(0011 111)
與同步數據流相一致，因此
K28.5
字符被用來作為字邊界
重新對齊的特殊字符使用。當
K28.5
字符落在期望的字邊界上時，說明
10
位的字邊界
與恢復時鐘
RBC
正確對齊，不需要重新校正對齊；當
K28.5
字符橫跨在期望字邊界上
時，需要重新校正對齊字邊界。在收到
K28.5
字符后，通過重新調整恢復時鐘與字邊界
的相位關系，當前的數據被縮短或延長，數據出現損壞，但
K28.5
字符之后的數據又重
新對齊了字邊界
[19,31]

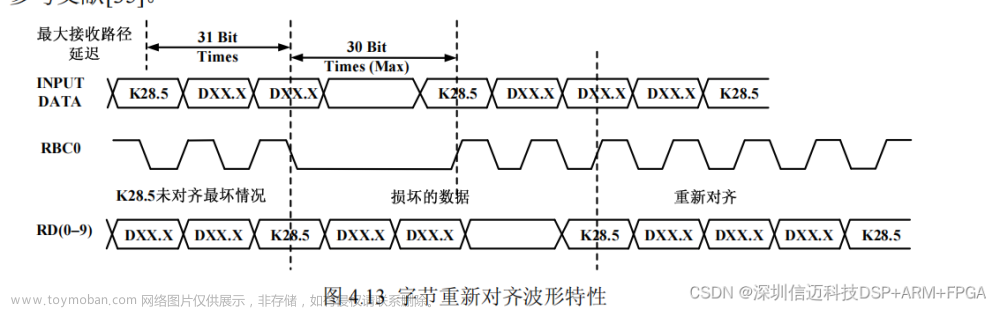

。圖
4.13
所示為字邊界重新對齊的波形，最壞的情形是
K28.5
與
RBC0
從原來的上升沿對齊變差到了下降沿對齊。
4.5.3 高速串行通信協議幀的格式及類型
本課題中，高速串行通信協議由
FPGA
通過編程實現，隸屬于三層體系架構模型中
的傳輸層。數據的傳輸通過將數據封裝成幀來進行，幀就是按一定格式組織起來的數據。
高速串行通信協議共包括三種格式的幀，他們分別是數據幀、應答幀以及遠程幀。數據
幀將數據從發送器傳輸?shù)浇邮掌鳎粦饚墙邮辗皆谑盏揭粋€數據幀之后向發送方發出
的本次傳輸狀態的反饋信息；遠程幀由應用層發出，請求傳感與伺服控制系統發送相應
的數據幀。
1.
數據幀

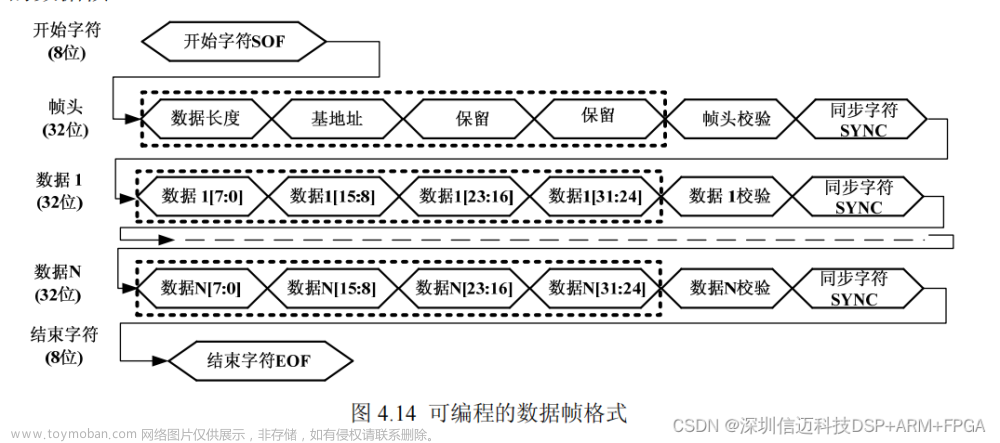

數據幀傳輸格式如圖
4.14
所示，由數據幀開始標識符
SOF
、數據幀結束標識符
EOF
、
32
位的幀頭、
32
位的有效數據、字對齊字符
K28.5
及各自的校驗字符組成。其中
32
位
的有效數據可以通過幀頭的最高
8
位數據長度由
DSP
從
1
到
255
自由配置。對每個
32
位的有效數而言，傳輸總是以最低
8
位開始，最高
8
位結束。校驗字符由四個
8 位數據
相加得到，溢出位自動忽略，因此校驗字符長度也是
8
位。
其中，校驗字符
= Data[7:0]+Data[15:8]+Data[23:16]+Data[31:24]
；數據長度字節代
表該幀數據中
32
位的有效數據的數目，由于用
8
位表示其長度，故最大值為
255
；基地
址字節代表該幀數據在數據緩存區中存放的起始地址；有效數據塊之間填充字對齊字符
K28.5
，
K28.5
字符字邊界對齊的詳細內容已在上文中介紹，此處不再多說；
然而，在每個
32
位的有效數據之后都要插入一個字節的校驗字符，這也就意味著
校驗消耗了五分之一的通信鏈路帶寬。同時，為了對齊正確的字邊界，在每個校驗字符
后面又插入了字對齊字符
K28.5
，連同校驗字符一樣，消耗了有效的通信鏈路帶寬。但
對于高速高可靠性的控制系統而已，這樣的協議開銷是值得的，也是必須的。
2.
應答幀
接收方在接收完一個完整的數據幀之后
,
向發送方發送表征數據接收情況的一個特
殊幀，這就是應答幀。應答幀總長度固定為兩個字節，第一個字節為特殊字符
ATC
，第
二個字節為接收方的狀態信息，包括接收方的數據校驗狀態及校驗結果。
3.
遠程幀
遠程幀由應用層發出，請求遠程傳感與伺服控制子系統將當前傳感器及當前運動位
置數據上傳，作為下一伺服周期的計算依據。遠程幀的長度也是固定的，只有一個字節，
即遠程請求特殊字符
TTC
。
三種格式的幀用到的特殊字符將在
8B/10B
高速編碼方案一節詳細介紹。
4.5.4 8B/10B 高速編碼方案
高速光纖通信屬于串行通信方式，數據通過差分線路發送和接收。未經編碼的數據
會產生直流偏移，這將影響在接收端的信號質量，使得時鐘和數據的提取變得異常困難。
本文所述系統采用
IBM
提出的標準
8B/10B
編碼方式。在圖
4.15
中，發送控制器送出的
8
位并行數據在送往串并轉換器
SerDes
之前必須經過
8B/10B
編碼，然后將編碼后的
10
位并行數據串行化發送。
8B/10B
編碼支持
8
位數據的
256
種編碼組合，除此之外還有
一些編碼組合用以特殊的功能，故被稱之為特殊字符。采用
8B/10B
編碼的目的是提高
信號在光纖信道上的傳輸特性。該編碼方式保證了串行數據流有足夠的跳變密度，從而
有利于接收端的時鐘恢復；最大運行長度（
Run Length
）即連續的
0
或者
1
的個數為
5
，
可以有效的抑制串行數據流的頻譜范圍和碼間干擾（
ISI, Inter-Symbol Interference
）；由
于
0
和
1
的數量相同，故達到了直流平衡，提供足夠的驅動能力
[31,32,35,36,40]
。
8B/10B
編碼方案中，編碼前的傳輸碼由
8
位
A,B,C,D,E,F,G,H
和控制變量
Z
組成。
控制變量
Z
只有兩種取值，
D
和
K
。
D
代表數據，
K
代表特殊字符。編碼前傳輸碼用
Zxx.y
的形式命名，
Z
就是指控制變量，
xx
代表二進制數字按
E, D, C, B, A
的順序所表
示的十進制數值，
y
代表二進制數字按
H, G, F
的順序所表示的十進制數值。比如
K28.5
所表示的編碼前傳輸碼就是
00111101
。按照
8B/10B
編碼規定，每個編碼前傳輸碼
Zxx.y
都將被劃分為兩個子塊來進行編碼，
A,B,C,D,E
將被編碼位
a,b,c,d,e,i
；
F,G,H
將被編碼
為
g,h, j
。發送順序為“
a,”
“
b,”
“
c,” “d,” “e,” “i,” “f,” “g,” “h,” “j,”
其中“
a,”
最先發送，
“j,”
最后發送，而不是按照字母表順序來發送，這一點要非常注意。
8B/10B
編碼詳細編碼方式見參考文獻
[22,31-36]
，在此不再贅述，只列出本文中位
置獲取與傳輸系統用到的特殊字符，其余特殊字符暫作保留，待擴展使用。

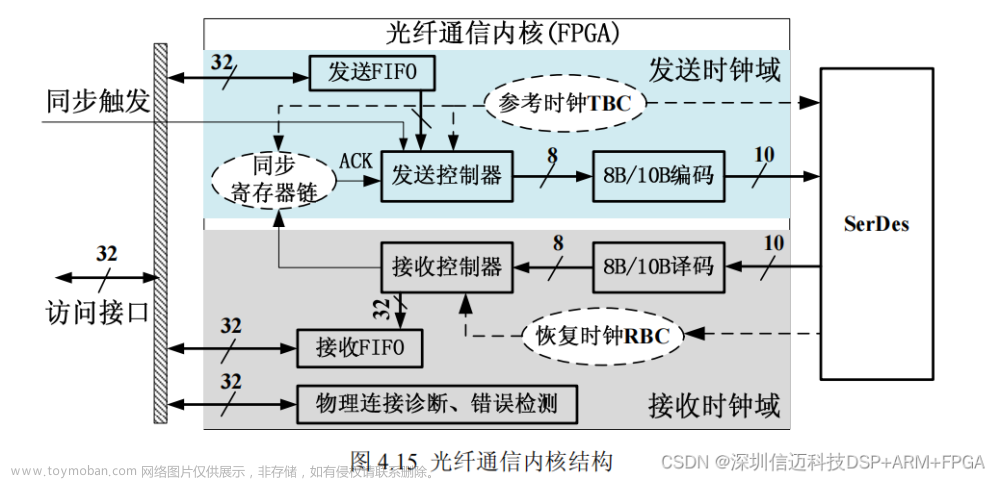

4.5.5 光纖通信內核的實現
光纖通信內核包含通信的物理層和傳輸協議控制層兩個層面，基于
FPGA
和
SerDes
的傳輸模塊，完成數據包的傳輸控制，并行串行轉換，編解碼、時鐘信號的恢復提取、
字節的相位對齊等一系列核心的功能。如圖
4.15
所示，通信內核包含發送與接收控制、
編解碼、串并轉換、錯誤處理、及數據緩沖等模塊。發送控制器由最上層控制單元
DSP
通過外部存儲器接口
EMIF
進行控制，如被觸發，立即將保存在發送
FIFO
中的數據，
按照內核協議規定好的數據包格式進行打包，然后再經過
8B/10B
編碼，最后在發送參
考時鐘
TBC
上節拍下，將并行的數據經過
SerDes
串行的輸出到光纖通道。接收控制器
則不受最上層控制單元
DSP
的直接控制，其接收邏輯由狀態機實現，通過檢測幾個特
殊字符來判斷不同的接收邏輯，內核用到的特殊編碼字符將在后面詳細介紹。接收控制
器在恢復時鐘
RBC
的節拍下將串行的數據流反串行化之后正確地對齊
10
位數據的邊
界，然后經過
8B/10B 譯碼，最后將校驗正確的數據保存到接收緩沖區中，同時產生應
答信號，發送應答字符給對方，表示本次接收已成功完成。數據保存到接收緩沖區之后，
會硬件產生數據接收中斷，以告知最上層控制單元
DSP
數據接收完畢，可以讀取處理。
在圖
4.15
中，用不同顏色標識的兩個區域，分別代表發送時鐘域和接收時鐘域，這兩個
時鐘域由不同的時鐘基準，因此是不相關的，信號在兩個時鐘域直接傳遞就涉及跨時鐘
域信號傳遞的問題。
應答信號由接收時鐘域產生，要傳遞到發送時鐘域。為了最大限度地減少由于亞穩
態造成的設計失敗，我們采用了兩級同步寄存器鏈，同步寄存器鏈允許額外的時間來讓
亞穩態信號到達一個確定的狀態，使得設計更加安全
[38]
。
4.5.6 接收控制器和發送控制器設計
光纖通信內核中發送和接收控制器完成傳輸層協議，其控制器性能將直接決定整體
光纖通信內核數據傳輸模型特性。因此，在控制器設計方案中，須充分考慮傳輸協議開
銷，以及對數據傳輸過程的精確時序約束。
如圖
4.16
所示，發送狀態機起始處于空閑狀態，時刻等待來自應用層的發送指令，
一旦收到相應的指令信息，發送控制器就將存儲在發送緩沖區的數據按相應的幀格式進
行組幀，然后進行發送。發送過程一旦開始，狀態機的躍遷只會在同步基準時鐘上升沿
發生，不涉及任何等待或握手，也不受更上層的影響，嚴格按照高速串行通信協議規定
的幀格式和規范進行傳輸。

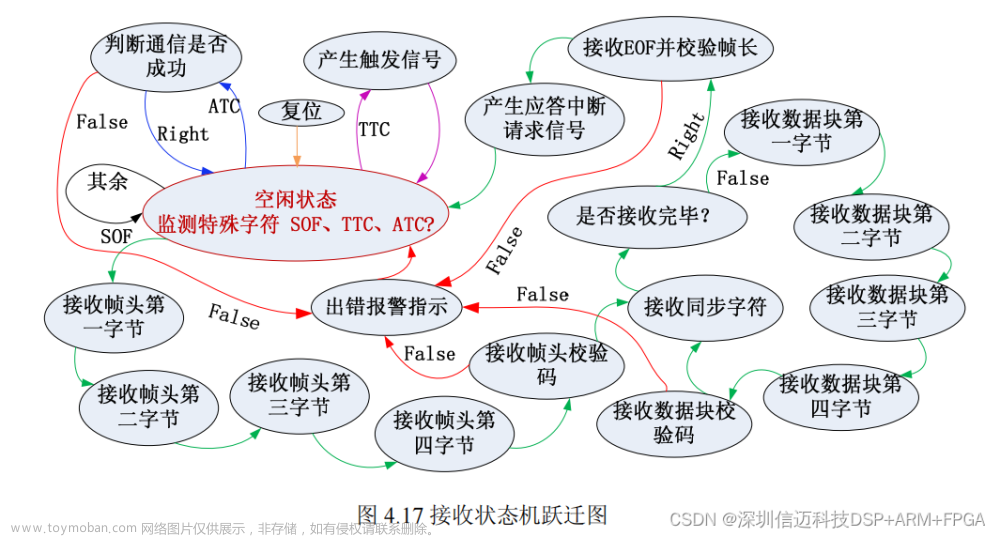

如圖
4.17
所示，接收控制器與發送控制器的設計想類似，系統復位后，狀態機處于
空閑狀態時刻監控接收通道信息。數據幀以
SOF
字符開始，應答幀以
ATC
字符開始，
遠程幀以
TTC 字符開始，因此，一旦檢測到這三個字符的出現，接收控制器開始啟動。
應答幀和遠程幀的接收比較簡單，而數據幀的接收相對復雜，因為其中涉及校驗及錯誤
控制機制。接收控制器在接收到
SOF
字符開始，便進入了接收過程，首先接收幀頭及
其校驗，然后接收同步對齊字符，然后開始接收有效數據塊，在所有的數據塊接收完畢
后，最后接收
EOF
字符，標識一幀數據接收完畢。在接收的整個過程中，每次狀態機
躍遷，都會校驗相應的接收信息是否與協議幀格式及其規范相一致，一旦有違背情況發
生，接收即刻終止，并報告錯誤信息來源及狀態，準備下一幀數據的接收進程。
4.5.7 傳輸機制控制
數據傳輸?shù)谋举|(zhì)就是完成發送方和接收方存儲緩存區的透明拷貝。本課題中采用
1.25Gbps
的光纖傳輸鏈路構建物理層，提供可靠且電氣隔離的底層物理信號傳輸，并
能有效屏蔽功率驅動設備噪聲對數字控制設備影響，數據傳輸過程由精確硬件時序控
制，上層控制器并不參與。
主動數據傳輸定義了一個基本的數據幀收發過程，以數據幀的方式，完成從發送
FIFO
到接收
FIFO
的透明拷貝。主動數據傳輸是從
DSP
到傳感與伺服控制系統。

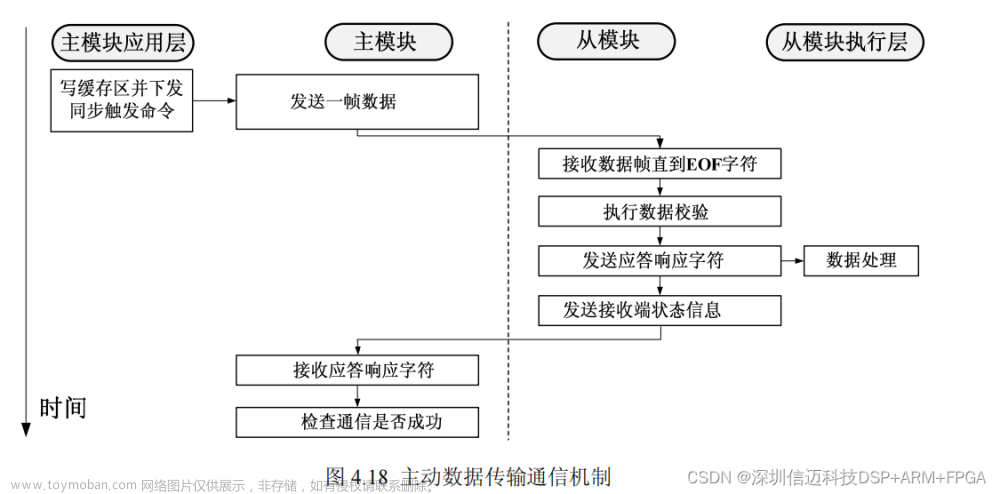

圖
4.18
描述了主動數據傳輸?shù)耐ㄐ艡C制。
遠程數據傳輸，是從傳感與伺服控制系統到
DSP
主系統進行的。觸發傳輸控制的
作用是實現遠程傳感與伺服控制系統實時同步動作，通過遠程幀將同步信息從
DSP
主
系統傳輸?shù)絺鞲袉卧蛩欧刂茊卧?。為減少對測控實時性的損耗，要求遠程幀必須具
備盡可能小的協議開銷；此外，遠程幀傳輸過程及同步動作時序必須精確明晰。圖
4.19
描述了遠程數據傳輸?shù)耐ㄐ艡C制。
信邁提供DSP+FPGA的軟硬件設計能力。文章來源地址http://www.zghlxwxcb.cn/news/detail-518983.html
文章來源：http://www.zghlxwxcb.cn/news/detail-518983.html
到了這里，關于半導體運動臺基于dsp+fpga+ad+endac的高速數據采集FPGA設計（二）的文章就介紹完了。如果您還想了解更多內容，請在右上角搜索TOY模板網以前的文章或繼續瀏覽下面的相關文章，希望大家以后多多支持TOY模板網！
