目錄
一、理論
1.多實例
2.Nginx負載均衡
3.Nginx動靜分離
4.配置Nginx+Tomcat負載均衡
5.配置Nginx+Tomcat動靜分離集群
6.Nginx 四層代理配置
二、實驗
1.配置Nginx+Tomcat負載均衡
2.、配置Nginx+Tomcat動靜分離集群
三、問題
1.服務器群集與集群的區別
2.正向代理與反向代理的區別
四、總結
一、理論
1.多實例
（1）概念
多實例就是在一臺服務器上同時開啟多個不同的服務端口，同時運行多個服務進程，這些服務進程通過不同的socket監聽不同的服務端口來提供服務。

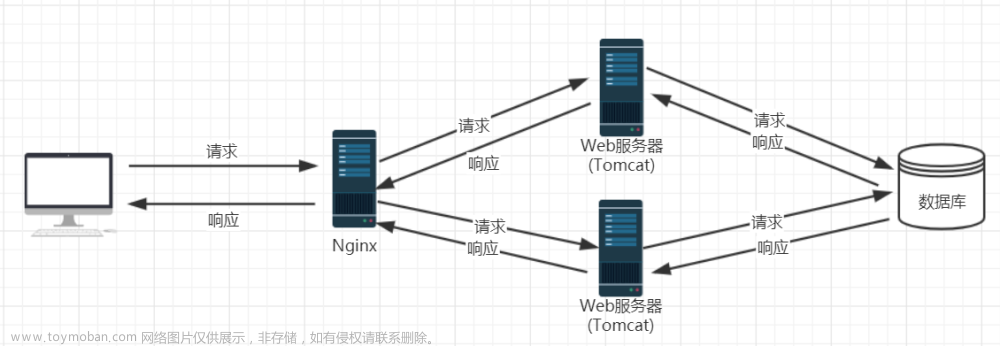

2.Nginx負載均衡
（1）原理
Nginx實現負載均衡是通過反向代理實現：
①?Nginx 配置反向代理的主要參數；
②?upstream 服務池名 {}配置后端服務器池，并提供相應數據；
③?proxy_pass http://服務池名 ?配置將訪問請求轉發給后端服務器池的服務器處理。

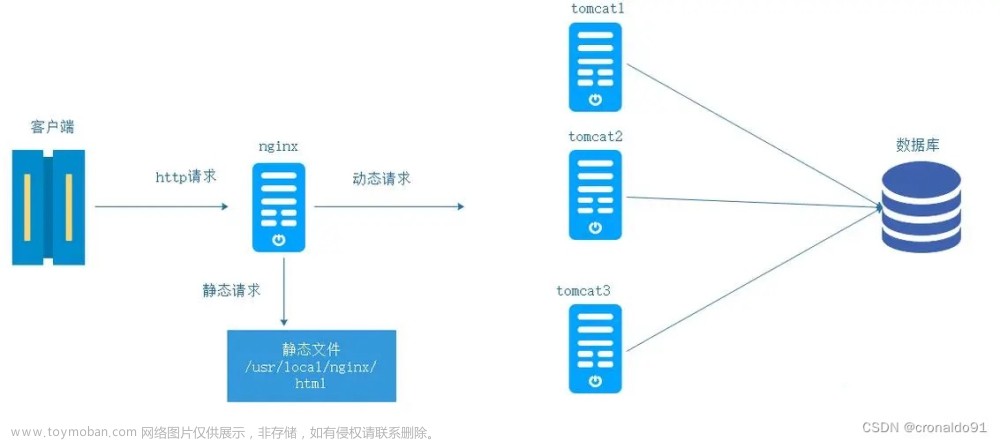

3.Nginx動靜分離
（1）原理
服務端接收來自客戶端的請求中，既有靜態資源也有動態資源，靜態資源由Nginx提供服務,
動態資源Nginx轉發至后端。
?（2）優勢
Nginx處理靜態頁面的效率遠高于Tomcat的處理能力；
若Tomcat的請求量為1000次，則Nginx的請求量為6000次；
Tomcat每秒的吞吐量為0.6M，Nginx的每秒吞吐量為3.6M；
Nginx處理靜態資源的能力是Tomcat處理的6倍。
4.配置Nginx+Tomcat負載均衡
（1）準備三臺服務器，Nginx作為負載均衡器，Tomcat作為應用服務器
Nginx 服務器：192.168.204.150:80
Tomcat服務器1：192.168.204.250:8080(tomcat)
Tomcat服務器2：192.168.204.60:8080(tomcat1) 192.168.204.60:8081(tomcat2)（2）部署Nginx 負載均衡器
systemctl stop firewalld
setenforce 0
yum -y install pcre-devel zlib-devel openssl-devel gcc gcc-c++ make
useradd -M -s /sbin/nologin nginx
cd /opt
tar zxvf nginx-1.24.0.tar.gz -C /opt/
cd nginx-1.24.0/
./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-file-aio \ #啟用文件修改支持
--with-http_stub_status_module \ #啟用狀態統計
--with-http_gzip_static_module \ #啟用 gzip靜態壓縮
--with-http_flv_module \ #啟用 flv模塊，提供對 flv 視頻的偽流支持
--with-http_ssl_module #啟用 SSL模塊，提供SSL加密功能
make && make install
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
vim /lib/systemd/system/nginx.service
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecrReload=/bin/kill -s HUP $MAINPID
ExecrStop=/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target
chmod 754 /lib/systemd/system/nginx.service
systemctl start nginx.service
systemctl enable nginx.service（3）部署2臺Tomcat 應用服務器
①配置 Tomcat1：
systemctl stop firewalld
setenforce 0
cd /opt
rpm -qpl jdk-8u201-linux-x64.rpm
rpm -ivh jdk-8u201-linux-x64.rpm
java -version
vim /etc/profile.d/java.sh
export JAVA_HOME=/usr/local/jdk1.8.0_201-amd64
export JRE_HOME=${JAVA_HOME}/jre
export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib
export PATH=${JAVA_HOME}/bin:$PATH
source /etc/profile.d/java.sh
tar zxvf apache-tomcat-9.0.76.tar.gz
mv /opt/apache-tomcat-9.0.76/ /usr/local/tomcat
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh
netstat -ntap | grep 8080②配置 Tomcat2（Tomcat多實例部署）：
systemctl stop firewalld
systemctl disable firewalld
setenforce 0
cd /opt
rpm -qpl jdk-8u201-linux-x64.rpm
rpm -ivh jdk-8u201-linux-x64.rpm
java -version
在環境變量下創建子文件，方便管理
vim /etc/profile.d/java.sh
export JAVA_HOME=/usr/java/jdk1.8.0_201-amd64
export CLASSPATH=.:$JAVA_HOME/lib/tools.jar:$JAVA_HOME/lib/dt.jar
export PATH=$JAVA_HOME/bin:$PATH
source /etc/profile.d/java.sh
java -version #加載一下
cd /opt
tar zxvf apache-tomcat-9.0.76.tar.gz
mkdir /usr/local/tomcat
mv apache-tomcat-9.0.76 /usr/local/tomcat/tomcat1
cp -a /usr/local/tomcat/tomcat1 /usr/local/tomcat/tomcat2
vim /etc/profile.d/tomcat.sh
#tomcat1
export CATALINA_HOME1=/usr/local/tomcat/tomcat1
export CATALINA_BASE1=/usr/local/tomcat/tomcat1
export TOMCAT_HOME1=/usr/local/tomcat/tomcat1
#tomcat2
export CATALINA_HOME2=/usr/local/tomcat/tomcat2
export CATALINA_BASE2=/usr/local/tomcat/tomcat2
export TOMCAT_HOME2=/usr/local/tomcat/tomcat2
source /etc/profile.d/tomcat.sh
vim /usr/local/tomcat/tomcat2/conf/server.xml
<Server port="8006" shutdown="SHUTDOWN"> #22行，修改Server prot，默認為8005 -> 修改為8006
<Connector port="8081" protocol="HTTP/1.1" #69行，修改Connector port，HTTP/1.1 默認為8080 -> 修改為8081
<Connector port="8010" protocol="AJP/1.3" redirectPort="8443" /> #122行，修改Connector port AJP/1.3，默認為8009 -> 修改為8010③修改各 tomcat 實例中的 startup.sh 和 shutdown.sh 文件，添加 tomcat 環境變量
vim /usr/local/tomcat/tomcat1/bin/startup.sh
# ---------------------------------------------------------------------------
# Start Script for the CATALINA Server
# ---------------------------------------------------------------------------
export CATALINA_BASE=$CATALINA_BASE1
export CATALINA_HOME=$CATALINA_HOME1
export TOMCAT_HOME=$TOMCAT_HOME1
vim /usr/local/tomcat/tomcat1/bin/shutdown.sh
# ---------------------------------------------------------------------------
# Stop script for the CATALINA Server
# ---------------------------------------------------------------------------
export CATALINA_BASE=$CATALINA_BASE1
export CATALINA_HOME=$CATALINA_HOME1
export TOMCAT_HOME=$TOMCAT_HOME1
vim /usr/local/tomcat/tomcat2/bin/startup.sh
# ---------------------------------------------------------------------------
# Start Script for the CATALINA Server
# ---------------------------------------------------------------------------
export CATALINA_BASE=$CATALINA_BASE2
export CATALINA_HOME=$CATALINA_HOME2
export TOMCAT_HOME=$TOMCAT_HOME2
vim /usr/local/tomcat/tomcat2/bin/shutdown.sh
# ---------------------------------------------------------------------------
# Stop script for the CATALINA Server
# ---------------------------------------------------------------------------
export CATALINA_BASE=$CATALINA_BASE2
export CATALINA_HOME=$CATALINA_HOME2
export TOMCAT_HOME=$TOMCAT_HOME2④啟動各 tomcat 中的 /bin/startup.sh
/usr/local/tomcat/tomcat1/bin/startup.sh
/usr/local/tomcat/tomcat2/bin/startup.sh
netstat -natp | grep java⑤瀏覽器訪問測試
http://192.168.204.60:8080
http://192.168.204.60:80815.配置Nginx+Tomcat動靜分離集群
（1）Tomcat1 server 配置
mkdir /usr/local/tomcat/webapps/test
vim /usr/local/tomcat/webapps/test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test1 page</title> #指定為 test1 頁面
</head>
<body>
<% out.println("動態頁面 1,http://www.test1.com");%>
</body>
</html>
cd /usr/local/tomcat/conf/
cp server.xml{,.bak} #備份一下配置文件
vim /usr/local/tomcat/conf/server.xml
#由于主機名 name 配置都為 localhost，需要刪除前面的 HOST 配置
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
<Context docBase="/usr/local/tomcat/webapps/test" path="" reloadable="true">
</Context>
</Host>
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh #重啟（2）Tomcat2 server 配置(多實例)
mkdir /usr/local/tomcat/tomcat1/webapps/test /usr/local/tomcat/tomcat2/webapps/test
vim /usr/local/tomcat/tomcat1/webapps/test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test2 page</title> #指定為 test2 頁面
</head>
<body>
<% out.println("動態頁面 2,http://www.test2.com");%>
</body>
</html>
vim /usr/local/tomcat/tomcat1/conf/server.xml
#刪除前面的 HOST 配置
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
<Context docBase="/usr/local/tomcat/tomcat1/webapps/test" path="" reloadable="true" />
</Host>
/usr/local/tomcat/tomcat1/bin/shutdown.sh
/usr/local/tomcat/tomcat1/bin/startup.sh
vim /usr/local/tomcat/tomcat2/webapps/test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test3 page</title> #指定為 test3 頁面
</head>
<body>
<% out.println("動態頁面 3,http://www.test3.com");%>
</body>
</html>
vim /usr/local/tomcat/tomcat2/conf/server.xml
#刪除前面的 HOST 配置
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
<Context docBase="/usr/local/tomcat/tomcat2/webapps/test" path="" reloadable="true" />
</Host>
/usr/local/tomcat/tomcat2/bin/shutdown.sh
/usr/local/tomcat/tomcat2/bin/startup.sh（3）Nginx server 配置
準備靜態頁面和靜態圖片：
echo '<html><body><h1>這是靜態頁面</h1></body></html>' > /usr/local/nginx/html/index.html
mkdir /usr/local/nginx/html/img
cp /root/game.jpg /usr/local/nginx/html/img
vim /usr/local/nginx/conf/nginx.conf
......
http {
......
#gzip on;
#配置負載均衡的服務器列表，weight參數表示權重，權重越高，被分配到的概率越大
upstream tomcat_server {
server 192.168.204.250:8080 weight=1;
server 192.168.204.60:8080 weight=1;
server 192.168.204.60:8081 weight=1;
}
server {
listen 192.168.204.150:80;
server_name www.david.com;
charset utf-8;
#access_log logs/host.access.log main;
#配置Nginx處理動態頁面請求，將 .jsp文件請求轉發到Tomcat 服務器處理
location ~ .*\.jsp$ {
proxy_pass http://tomcat_server;
#設置后端的Web服務器可以獲取遠程客戶端的真實IP
##設定后端的Web服務器接收到的請求訪問的主機名（域名或IP、端口），默認HOST的值為proxy_pass指令設置的主機名。如果反向代理服務器不重寫該請求頭的話，那么后端真實服務器在處理時會認為所有的請求都來在反向代理服務器，如果后端有防攻擊策略的話，那么機器就被封掉了。
proxy_set_header HOST $host;
##把$remote_addr賦值給X-Real-IP，來獲取源IP
proxy_set_header X-Real-IP $remote_addr;
##在nginx 作為代理服務器時，設置的IP列表，會把經過的機器ip，代理機器ip都記錄下來
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
#配置Nginx處理靜態圖片請求
location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)$ {
root /var/www/html/jack;
expires 10d;
}
location / {
root html;
index index.html index.htm;
}
......
}
......
}（4）測試
測試靜態頁面效果
瀏覽器訪問 http://192.168.204.150/
瀏覽器訪問 http://192.168.204.150/game.jpg
測試負載均衡效果，不斷刷新瀏覽器測試
瀏覽器訪問 http://192.168.204.150/index.jsp
6.Nginx 四層代理配置
和http同等級：所以一般只在http上面一段設置：
stream {
log_format main '$remote_addr $upstream_addr - [$time_local] $status $upstream_bytes_sent';
access_log /var/log/nginx/access.log main;
upstream appserver{
server 192.168.204.250:8080 weight=1;
server 192.168.204.60:8080 weight=1;
server 192.168.204.60:8081 weight=1;
}
server {
listen 8080;
proxy_pass appserver;
}
}
http {
......
注：配置4層代理，記得在Nginx中添加 --with-stream 模塊二、實驗
1.配置Nginx+Tomcat負載均衡

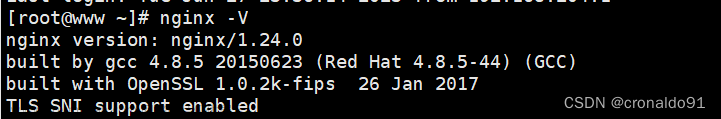

（1）查看nginx版本

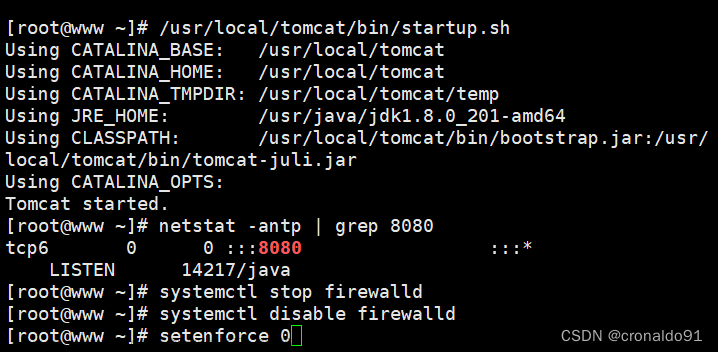

?（2）啟動Tomcat1
?（3）安裝并啟動Tomcat2（Tomcat多實例部署）：
①安裝 tomcat并設置環境變量
?②更新配置文件

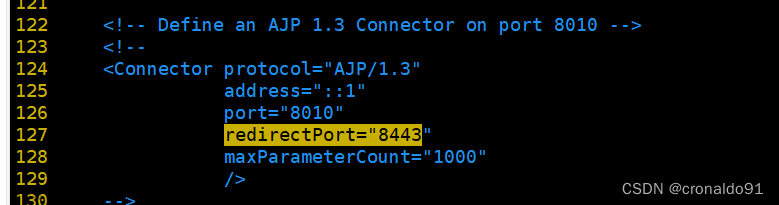

?③修改 tomcat2 中的 server.xml 文件，要求各 tomcat 實例配置不能有重復的端口號
④修改?tomcat 1實例中的 startup.sh 和 shutdown.sh 文件，添加 tomcat 環境變量
?
⑤修改?tomcat 2實例中的 startup.sh 和 shutdown.sh 文件，添加 tomcat 環境變量
?

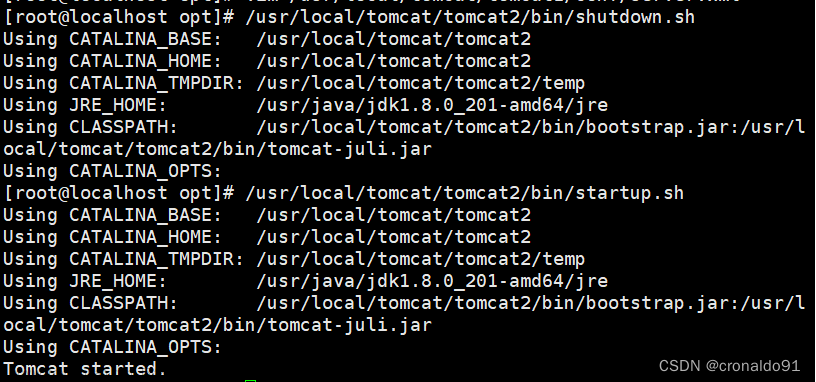

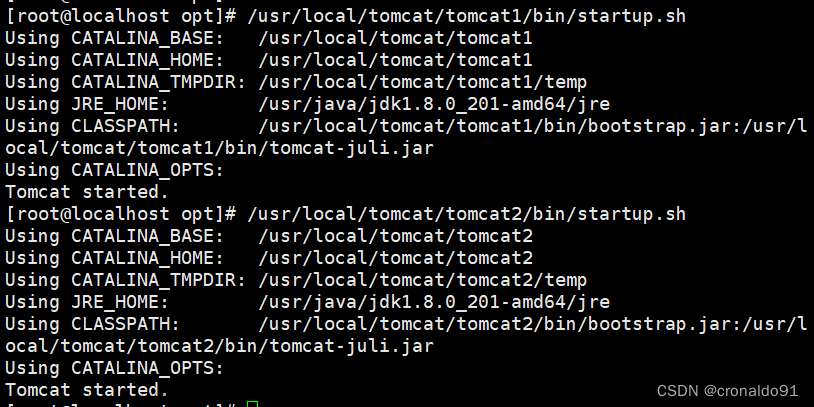

?⑥啟動各 tomcat 中的 /bin/startup.sh

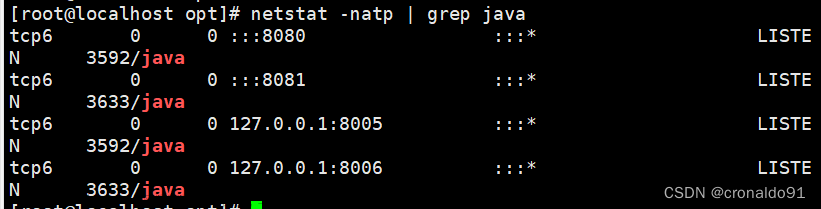

?⑦監聽端口

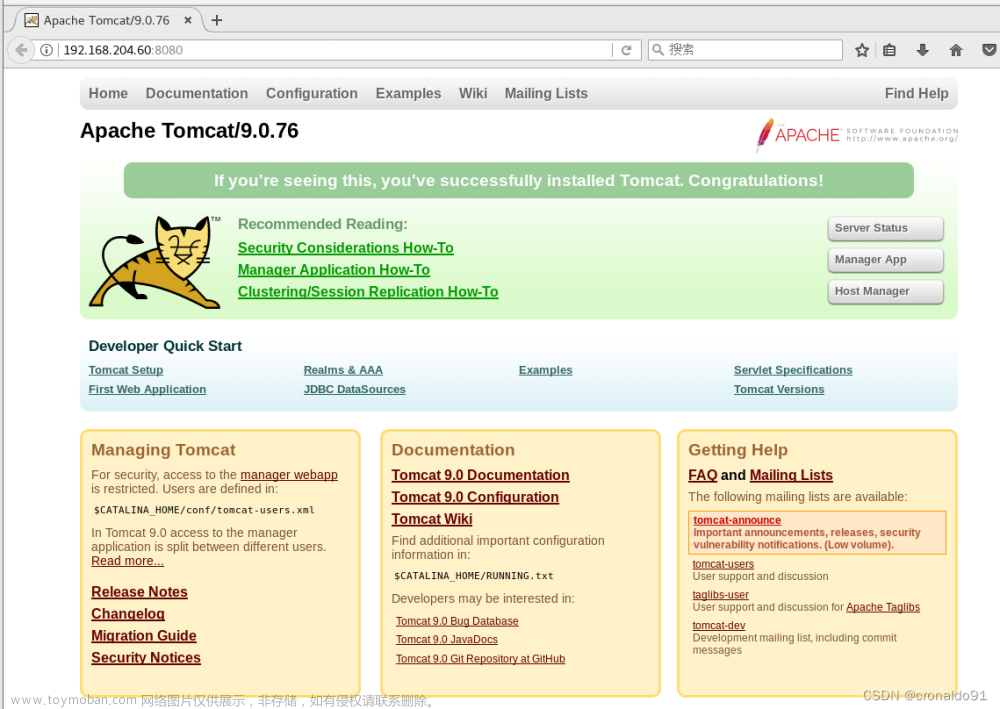

⑧瀏覽器訪問測試
http://192.168.204.60:8080?

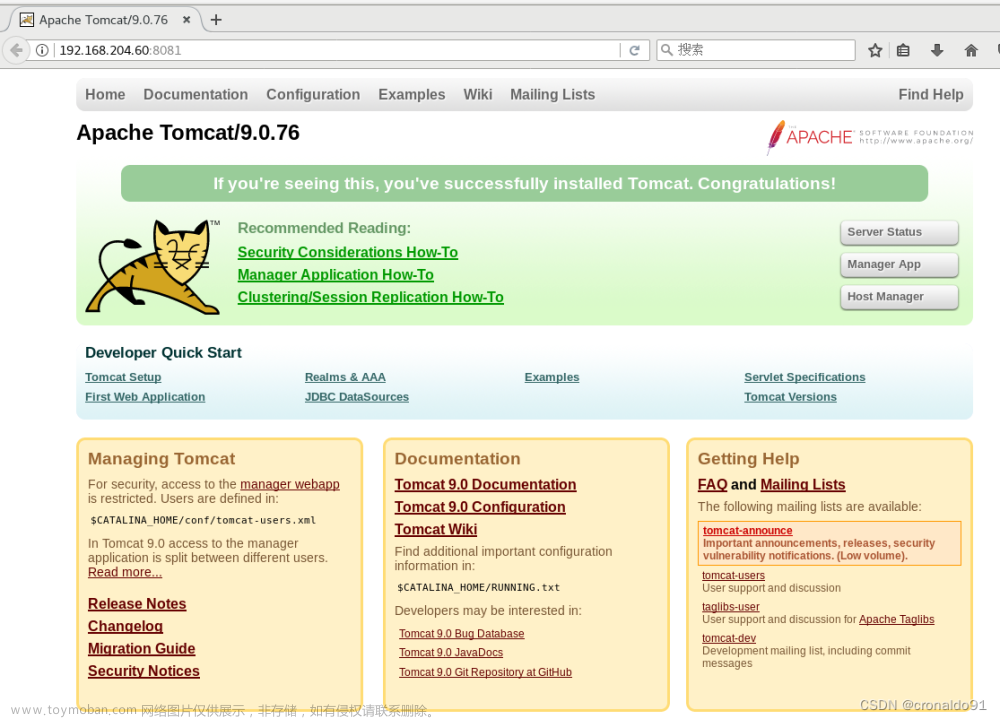

http://192.168.204.60:8081
2.、配置Nginx+Tomcat動靜分離集群
（1）Tomcat1 server 配置

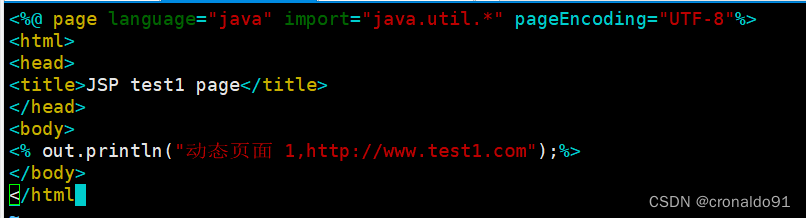

①配置jsp網頁

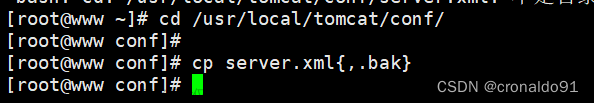

②備份

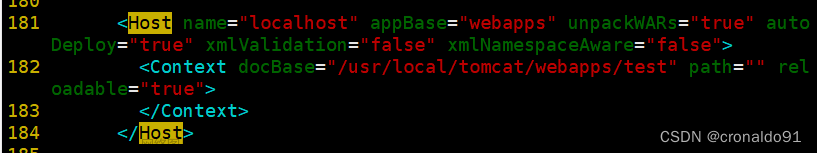

③HOST配置
?
?④主機名更新
?⑤關閉并重啟服務
(2)Tomcat2 server 配置(多實例)

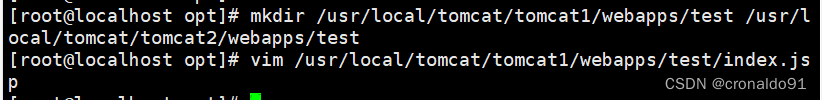

①tomcat1配置jsp網頁

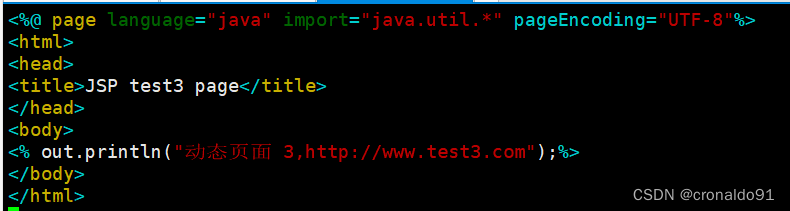

②tomcat2配置jsp網頁

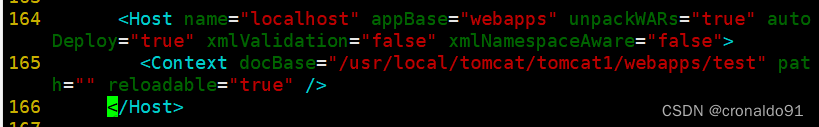

③HOST配置

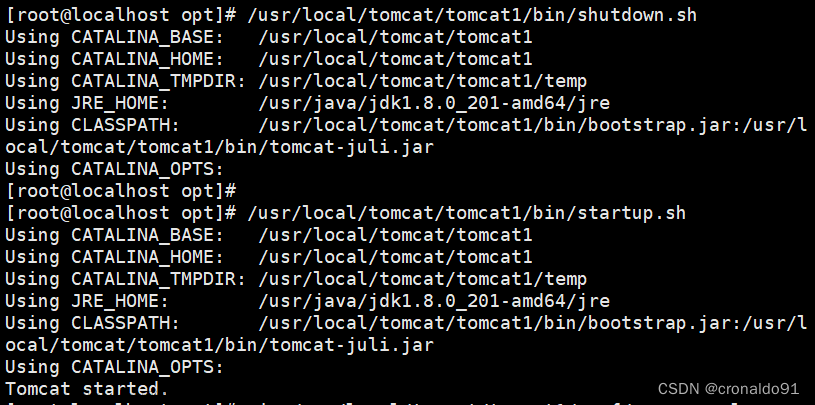

④關閉并重啟服務
tomcat1(192.168.204.60:8080 )
tomcat2(?192.168.204.60:8081)
?（3）Nginx server 配置
①配置網頁

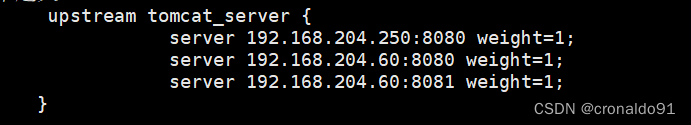

②配置負載均衡的服務器列表，weight參數表示權重，權重越高，被分配到的概率越大

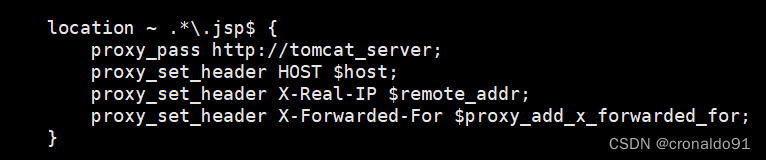

?③配置Nginx處理動態頁面請求，將 .jsp文件請求轉發到Tomcat 服務器處理

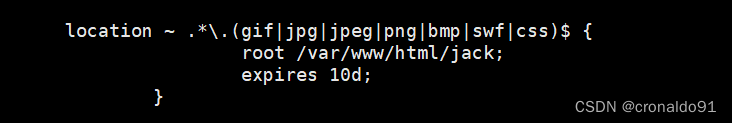

④配置Nginx處理靜態圖片請求
⑤重啟服務
?
?⑥檢查語法
?⑦測試靜態頁面效果

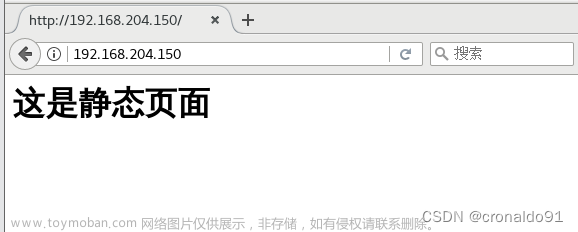

瀏覽器訪問 http://192.168.204.150/

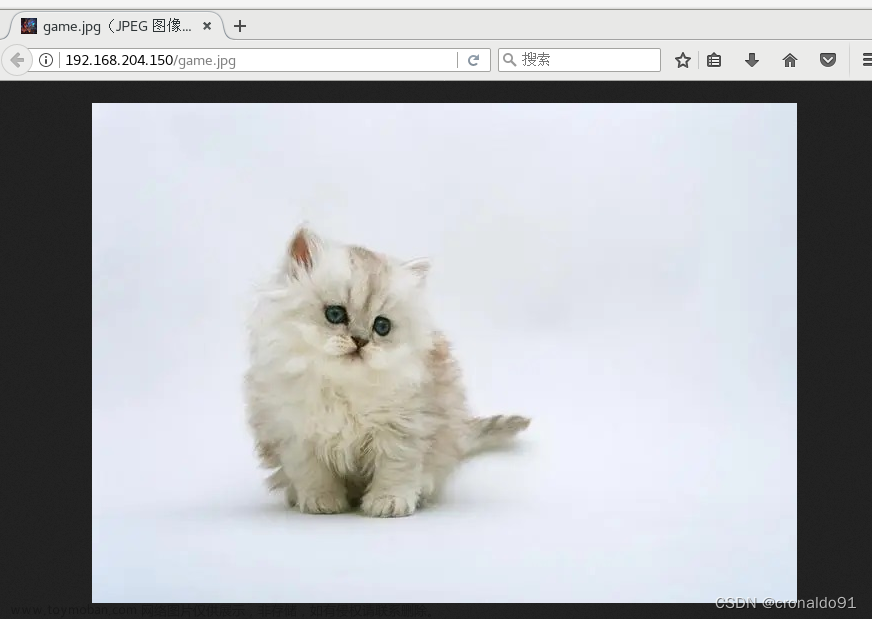

瀏覽器訪問 http://192.168.204.150/game.jpg
?
?⑧測試負載均衡效果，不斷刷新瀏覽器測試

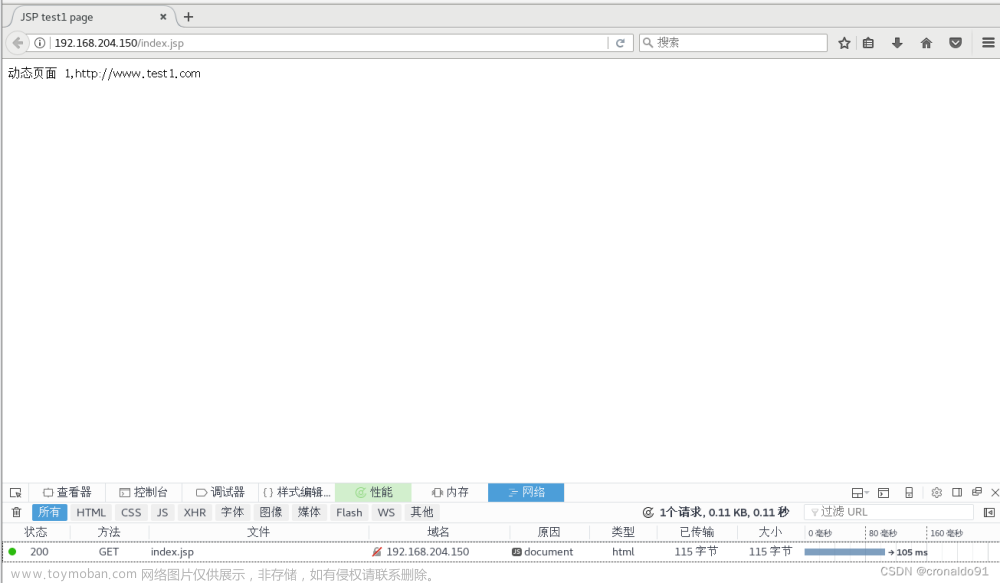

瀏覽器訪問 http://192.168.204.150/index.jsp
刷新第1次
?刷新第2次
?刷新第3次
三、問題
1.服務器群集與集群的區別
（1）群集
群集服務器是一組獨立的服務器，運行群集服務，并象單個系統一樣運作。群集服務器的目的是，在出故障或斷電的情況下，保證客戶對應用程序和資源的訪問。
（2）集群
集群就是一組計算機，它們作為一個整體向用戶提供一組網絡資源。
2.正向代理與反向代理的區別

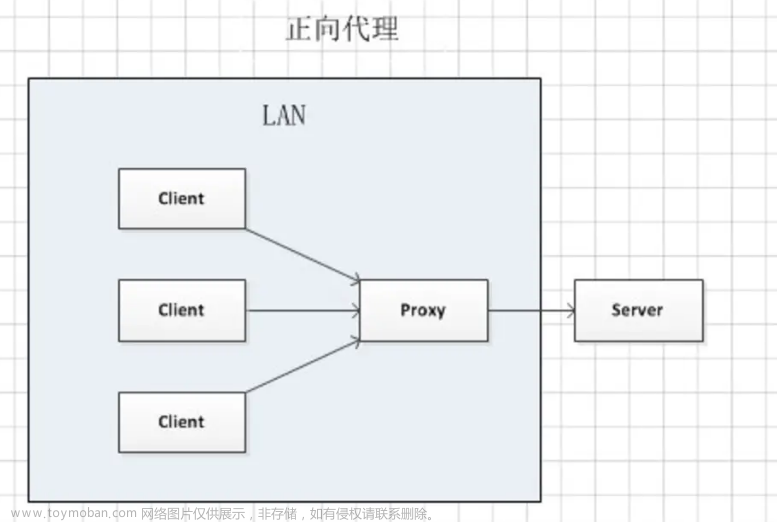

（1）正向代理
正向代理是代理用戶客戶端，為客戶端發送請求，對服務器隱藏自己的真實客戶端。文章來源：http://www.zghlxwxcb.cn/news/detail-516386.html

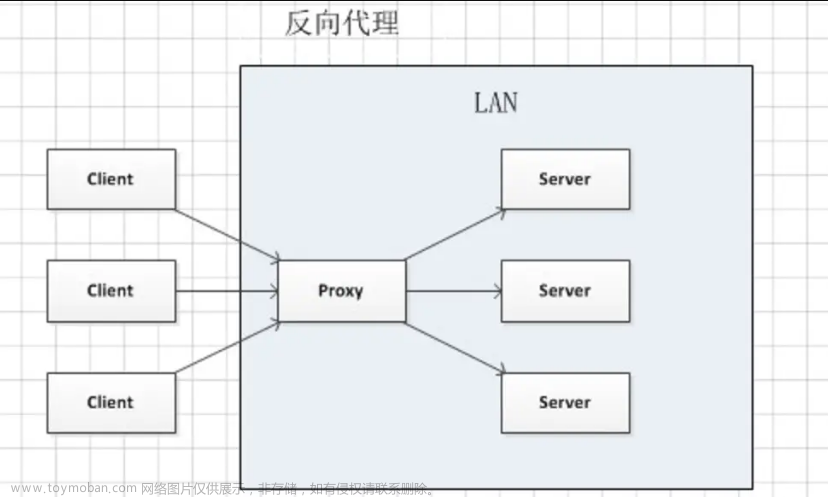

（2）反向代理
反向代理是指以代理服務器來接收客戶端的請求，然后將請求轉發給內部網絡上的服務器，將從服務器上得到的結果返回給客戶端。文章來源地址http://www.zghlxwxcb.cn/news/detail-516386.html
（3）用途
①正向代理：
突破訪問顯示：通過代理服務器，可以突破自身ip訪問限制，訪問國外網站等；
提高訪問速度：通常代理服務器都設置一個較大的硬盤緩沖區，會將部分請求的響應保存到緩沖區中，當其他用戶再訪問相同的信息時，則直接由緩沖區中取出信息，傳給用戶，以提高訪問速度；
提高客戶端的安全性和性能。
②反向代理：
負載均衡：根據服務器的負載情況，將客戶端請求分發到不同的真實服務器上，從而避免過載;
提高訪問速度：反向代理服務器可以對靜態內容及短時間內有大量訪問請求的動態內容提供緩存服務，提高訪問速度;
防止被攻擊：如果網站使用反向代理，則其服務器地址是隱藏的;
緩存：反向代理服務器可以用來緩存網站內容，提高網站性能;
SSL加密：為每個用戶加密和解密安全套接字層(SSL)通信對于源服務器可能無效，反向代理可以通過加密和解密所有請求來完成這項工作。
（4）異同點
①相同點
都起到了連接與保護的作用，正向代理和反向代理所處的位置都是客戶端和真實服務器之間，所做的事情也都是把客戶端的請求轉發給服務器，再把服務器的響應轉發給客戶端。
都能提高訪問速度。
②不同點
正向代理是用戶客戶端的代理，服務器不知道真正的客戶端是誰;反向代理是服務器的代理，客戶端不知道真正的服務器是誰;
正向代理架設在客戶機和目標主機之間，反向代理架設在網絡服務器端;
正向代理主要是用來解決訪問限制問題;反向代理則是提供負載均衡、安全防護等作用。
四、總結
多實例是在一臺服務器上同時開啟多個不同的服務端口，同時運行多個服務進程，這些服務進程通過不同的socket監聽不同的服務端口來提供服務。
Nginx實現負載均衡是通過反向代理實現。
Nginx動靜分離中靜態資源由Nginx提供服務,動態資源Nginx轉發至后端。
正向代理是代理用戶客戶端，為客戶端發送請求，對服務器隱藏自己的真實客戶端。
反向代理是指以代理服務器來接收客戶端的請求，然后將請求轉發給內部網絡上的服務器，將從服務器上得到的結果返回給客戶端。
