時序邏輯電路 計數器的實現
1 D觸發器
分析：
特性：輸出端Q只在CK處于上升沿的時候變化

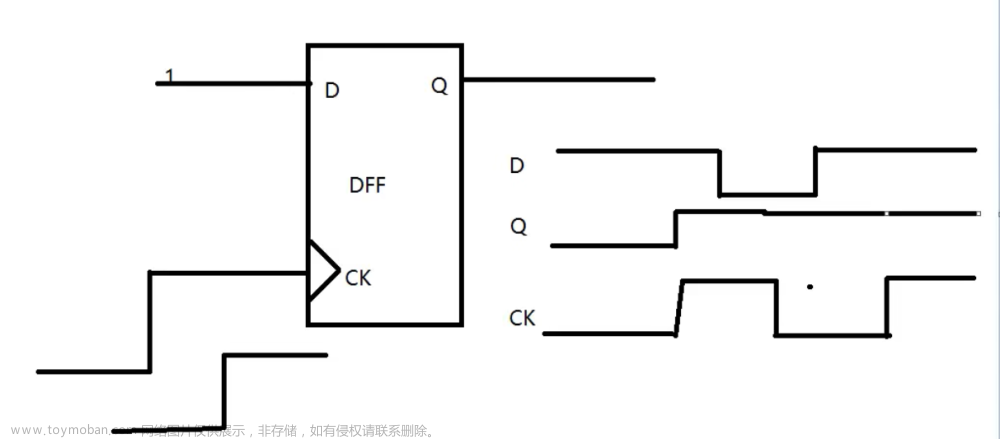

圖中波形的形成過程：
當D處于高電平時，CK未處于上升沿時，Q仍處于低電平
當CK來到上升沿，Q需要根據D發生變化，由于D是高電平，所以Q要從低電平變化成高電平
D從高電平變化成低電平，但是此時CK未來到上升沿，所以Q不隨著D變化（雖然D變了，Q仍保持剛剛的狀態——存儲功能）
CK來到上升沿，此時D又恢復了高電平，所以Q不變
2 計數器

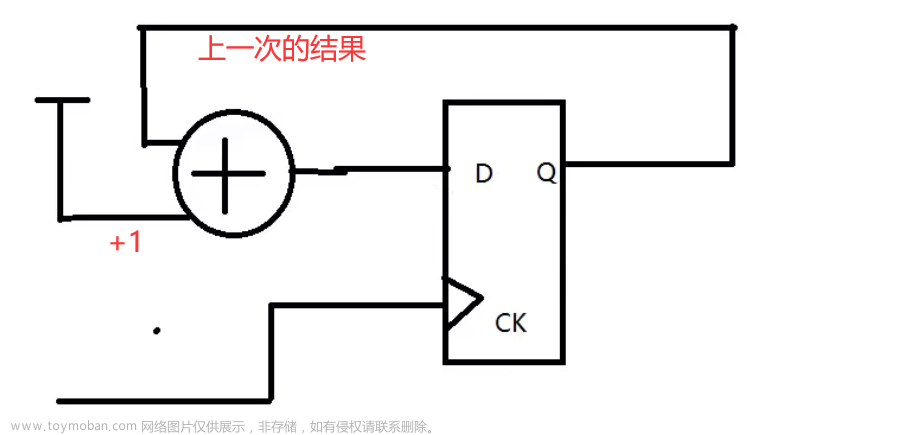

原理：加法器基本結構圖
這樣就能實現 每一個時序上升沿，計數器結果都加1
今天我們的任務是：
設計一個以1秒頻率閃爍的LED燈（亮滅各500ms）
怎么知道500ms亮，500ms滅呢？
-
我們就需要一個計數器，計數到什么時候到了500ms
-
時鐘的頻率我們?cè)O(shè)置為
50MHz 20ns，也就是兩個上升沿（一個周期）的時間是20ns -
每到一個上升沿，計數器的值加一次
-
由于500ms亮和滅，所以我們需要計數器計數 500ms/20ns = 25000000次
-

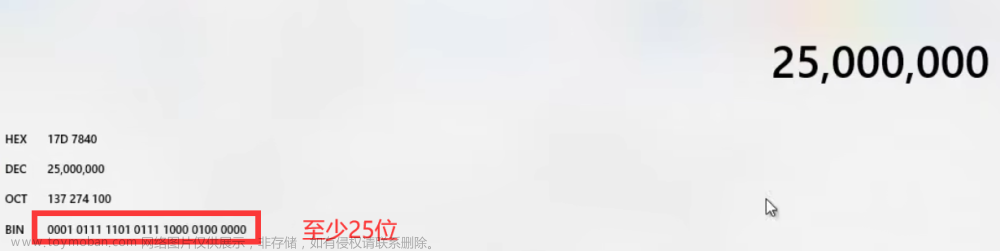

而一個四位計數器肯定計數不了這么多的值，那么需要多少位呢？
- 源代碼
module led_flash(
clk,
reset_n,//reset是復位信號， _n 表示低電平有效，也就是低電平時復位
led
);
input clk;
input reset_n;
output reg led;
reg [24:0] counter;//25位計數器
always@(posedge clk or negedge reset_n) //當clk處于上升沿或者reset處于下降沿的時候下面的代碼就生效
if(!reset_n) // if(reset_n == 0)
counter <= 0; // <= 是非阻塞賦值的意思
else if (counter == 2500_0000) //-1)
counter <= 0;
else
counter <= counter + 1'd1;
//需要讓 led 燈每500ms翻轉一次
always@(posedge clk or negedge reset_n)
if(!reset_n)
led <= 0;
else if (counter == 2500_0000) //-1) 要減1
led <= !led; //翻轉
endmodule
仿真代碼
`timescale 1ns / 1ps
module led_flash_tb(
);
reg clk;
reg reset_n;
wire led;
led_flash UUT(
.clk(clk),
.reset_n(reset_n),
.led(led)
);
initial clk = 1;
always #10 clk =! clk;
initial begin
reset_n = 0;
#201; //避開上升沿
reset_n = 1;
#20_0000_0000; // 2s
end
endmodule
- 仿真
從仿真的結果看
比預想的500ms 多了 20ns
原因是這里如果想計數2500_0000次，應該寫2499_9999
這里以計數到4為例，如果要計數到4的話，實際上不是計數了4次，而是5次
- 0-1
- 1-2
- 2-3
- 3-4
- 4-0
所以應該改為 2500_0000-1
改過之后 就可以了文章來源地址http://www.zghlxwxcb.cn/news/detail-491074.html文章來源：http://www.zghlxwxcb.cn/news/detail-491074.html
