作為一個軟件開發工程師，你對數據庫肯定再熟悉不過了。作為主流的數據存儲系統，它在我們的業務開發中，有著舉足輕重的地位。在工作中，為了加速數據庫中數據的查找速度，我們常用的處理思路是，對表中數據創建索引。那你是否思考過，數據庫索引是如何實現的呢？底層使用的是什么數據結構和算法呢？
算法解析
思考的過程比結論更重要。跟著我學習了這么多節課，很多同學已經意識到這一點，比如 Jerry 銀銀同學。我感到很開心。所以，今天的講解，我會盡量還原這個解決方案的思考過程，讓你知其然，并且知其所以然。
1. 解決問題的前提是定義清楚問題
如何定義清楚問題呢？除了對問題進行詳細的調研，還有一個辦法，那就是，通過對一些模糊的需求進行假設，來限定要解決的問題的范圍。
如果你對數據庫的操作非常了解，針對我們現在這個問題，你就能把索引的需求定義得非常清楚。但是，對于大部分軟件工程師來說，我們可能只了解一小部分常用的 SQL 語句，所以，這里我們假設要解決的問題，只包含這樣兩個常用的需求：
根據某個值查找數據，比如 select * from user where id=1234；
根據區間值來查找某些數據，比如 select * from user where id > 1234 and id < 2345。
除了這些功能性需求之外，這種問題往往還會涉及一些非功能性需求，比如安全、性能、用戶體驗等等。限于專欄要討論的主要是數據結構和算法，對于非功能性需求，我們著重考慮性能方面的需求。性能方面的需求，我們主要考察時間和空間兩方面，也就是執行效率和存儲空間。
在執行效率方面，我們希望通過索引，查詢數據的效率盡可能地高；在存儲空間方面，我們希望索引不要消耗太多的內存空間。
2. 嘗試用學過的數據結構解決這個問題
問題的需求大致定義清楚了，我們現在回想一下，能否利用已經學習過的數據結構解決這個問題呢？支持快速查詢、插入等操作的動態數據結構，我們已經學習過散列表、平衡二叉查找樹、跳表。
我們先來看散列表。散列表的查詢性能很好，時間復雜度是 O(1)。但是，散列表不能支持按照區間快速查找數據。所以，散列表不能滿足我們的需求。
我們?cè)賮?lái)看平衡二叉查找樹。盡管平衡二叉查找樹查詢的性能也很高，時間復雜度是 O(logn)。而且，對樹進行中序遍歷，我們還可以得到一個從小到大有序的數據序列，但這仍然不足以支持按照區間快速查找數據。

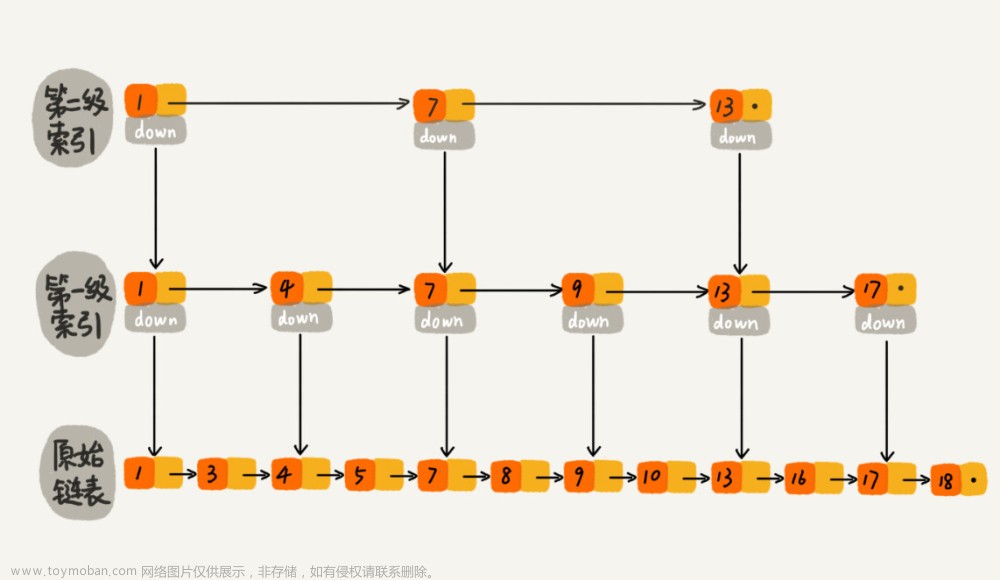

我們?cè)賮?lái)看跳表。跳表是在鏈表之上加上多層索引構成的。它支持快速地插入、查找、刪除數據，對應的時間復雜度是 O(logn)。并且，跳表也支持按照區間快速地查找數據。我們只需要定位到區間起點值對應在鏈表中的結點，然后從這個結點開始，順序遍歷鏈表，直到區間終點對應的結點為止，這期間遍歷得到的數據就是滿足區間值的數據。
這樣看來，跳表是可以解決這個問題。實際上，數據庫索引所用到的數據結構跟跳表非常相似，叫作 B+ 樹。不過，它是通過二叉查找樹演化過來的，而非跳表。為了給你還原發明 B+ 樹的整個思考過程，所以，接下來，我還要從二叉查找樹講起，看它是如何一步一步被改造成 B+ 樹的。
3. 改造二叉查找樹來解決這個問題

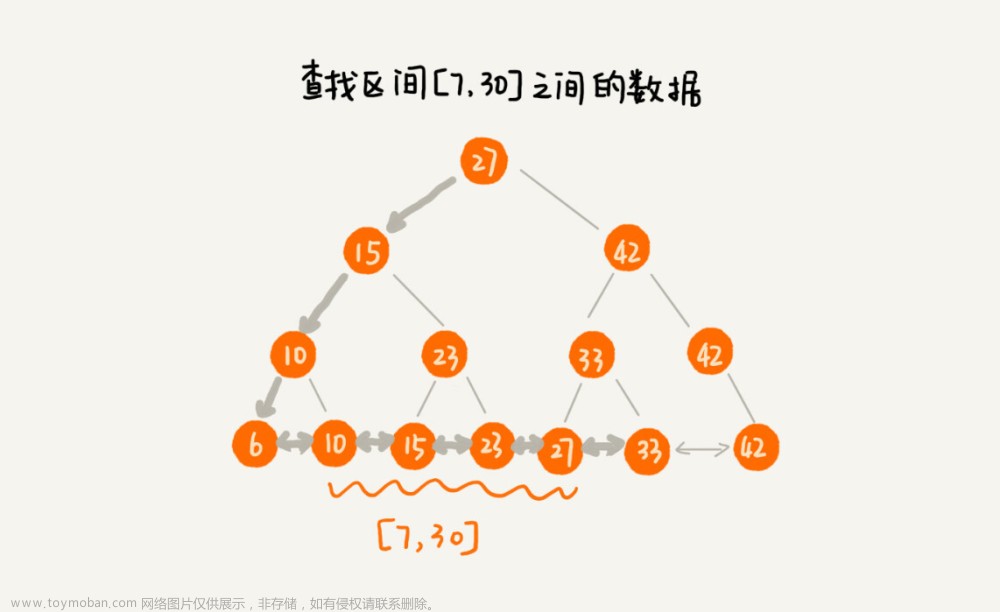

為了讓二叉查找樹支持按照區間來查找數據，我們可以對它進行這樣的改造：樹中的節點并不存儲數據本身，而是只是作為索引。除此之外，我們把每個葉子節點串在一條鏈表上，鏈表中的數據是從小到大有序的。經過改造之后的二叉樹，就像圖中這樣，看起來是不是很像跳表呢？
改造之后，如果我們要求某個區間的數據。我們只需要拿區間的起始值，在樹中進行查找，當查找到某個葉子節點之后，我們?cè)夙樦湵硗蟊闅v，直到鏈表中的結點數據值大于區間的終止值為止。所有遍歷到的數據，就是符合區間值的所有數據。
但是，我們要為幾千萬、上億的數據構建索引，如果將索引存儲在內存中，盡管內存訪問的速度非?？?，查詢的效率非常高，但是，占用的內存會非常多。
比如，我們給一億個數據構建二叉查找樹索引，那索引中會包含大約 1 億個節點，每個節點假設占用 16 個字節，那就需要大約 1GB 的內存空間。給一張表建立索引，我們需要 1GB 的內存空間。如果我們要給 10 張表建立索引，那對內存的需求是無法滿足的。如何解決這個索引占用太多內存的問題呢？
我們可以借助時間換空間的思路，把索引存儲在硬盤中，而非內存中。我們都知道，硬盤是一個非常慢速的存儲設備。通常內存的訪問速度是納秒級別的，而磁盤訪問的速度是毫秒級別的。讀取同樣大小的數據，從磁盤中讀取花費的時間，是從內存中讀取所花費時間的上萬倍，甚至幾十萬倍。
這種將索引存儲在硬盤中的方案，盡管減少了內存消耗，但是在數據查找的過程中，需要讀取磁盤中的索引，因此數據查詢效率就相應降低很多。
二叉查找樹，經過改造之后，支持區間查找的功能就實現了。不過，為了節省內存，如果把樹存儲在硬盤中，那么每個節點的讀取（或者訪問），都對應一次磁盤 IO 操作。樹的高度就等于每次查詢數據時磁盤 IO 操作的次數。
我們前面講到，比起內存讀寫操作，磁盤 IO 操作非常耗時，所以我們優化的重點就是盡量減少磁盤 IO 操作，也就是，盡量降低樹的高度。那如何降低樹的高度呢？

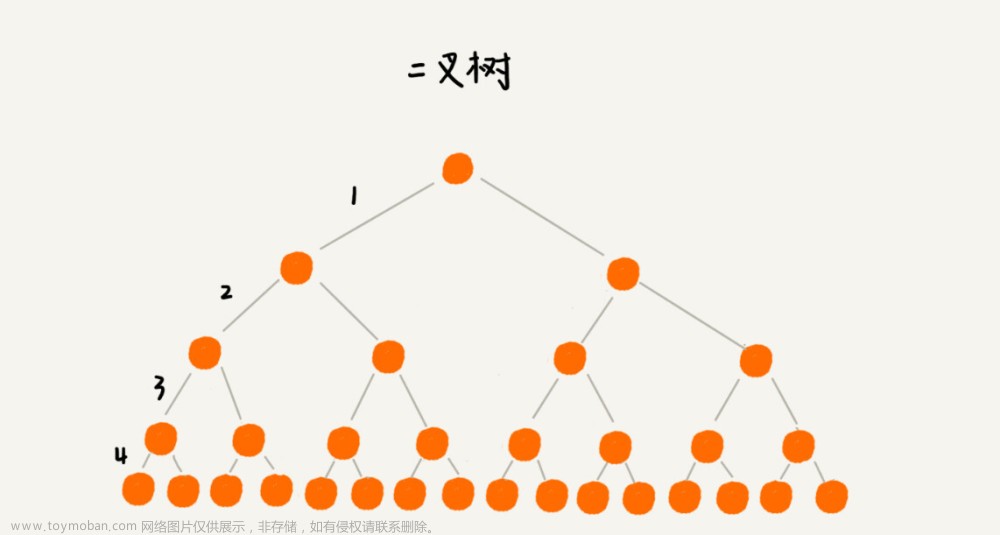

我們來看下，如果我們把索引構建成 m 叉樹，高度是不是比二叉樹要小呢？如圖所示，給 16 個數據構建二叉樹索引，樹的高度是 4，查找一個數據，就需要 4 個磁盤 IO 操作（如果根節點存儲在內存中，其他節點存儲在磁盤中），如果對 16 個數據構建五叉樹索引，那高度只有 2，查找一個數據，對應只需要 2 次磁盤操作。如果 m 叉樹中的 m 是 100，那對一億個數據構建索引，樹的高度也只是 3，最多只要 3 次磁盤 IO 就能獲取到數據。磁盤 IO 變少了，查找數據的效率也就提高了。
如果我們將 m 叉樹實現 B+ 樹索引，用代碼實現出來，就是下面這個樣子（假設我們給 int 類型的數據庫字段添加索引，所以代碼中的 keywords 是 int 類型的）：
/**
* 這是B+樹非葉子節點的定義。
*
* 假設keywords=[3, 5, 8, 10]
* 4個鍵值將數據分為5個區間：(-INF,3), [3,5), [5,8), [8,10), [10,INF)
* 5個區間分別對應：children[0]...children[4]
*
* m值是事先計算得到的，計算的依據是讓所有信息的大小正好等于頁的大小：
* PAGE_SIZE = (m-1)*4[keywordss大小]+m*8[children大小]
*/
public class BPlusTreeNode {
public static int m = 5; // 5叉樹
public int[] keywords = new int[m-1]; // 鍵值，用來劃分?jǐn)?shù)據區間
public BPlusTreeNode[] children = new BPlusTreeNode[m];//保存子節點指針
}
/**
* 這是B+樹中葉子節點的定義。
*
* B+樹中的葉子節點跟內部節點是不一樣的,
* 葉子節點存儲的是值，而非區間。
* 這個定義里，每個葉子節點存儲3個數據行的鍵值及地址信息。
*
* k值是事先計算得到的，計算的依據是讓所有信息的大小正好等于頁的大小：
* PAGE_SIZE = k*4[keyw..大小]+k*8[dataAd..大小]+8[prev大小]+8[next大小]
*/
public class BPlusTreeLeafNode {
public static int k = 3;
public int[] keywords = new int[k]; // 數據的鍵值
public long[] dataAddress = new long[k]; // 數據地址
public BPlusTreeLeafNode prev; // 這個結點在鏈表中的前驅結點
public BPlusTreeLeafNode next; // 這個結點在鏈表中的后繼結點

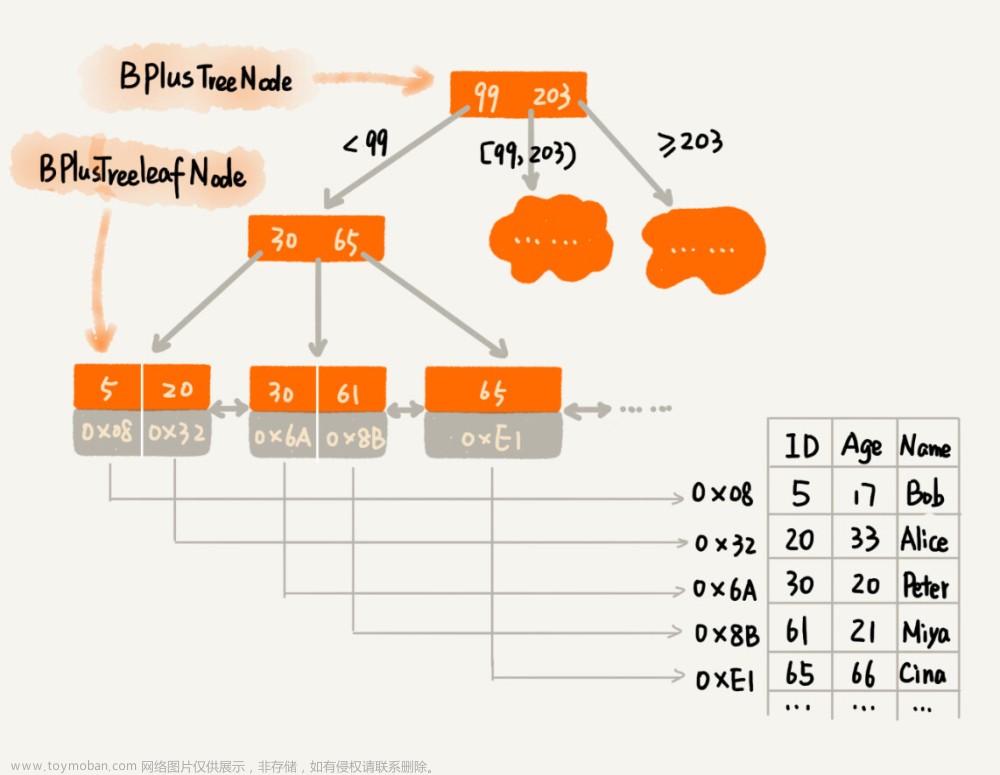

}我稍微解釋一下這段代碼。
對于相同個數的數據構建 m 叉樹索引，m 叉樹中的 m 越大，那樹的高度就越小，那 m 叉樹中的 m 是不是越大越好呢？到底多大才最合適呢？
不管是內存中的數據，還是磁盤中的數據，操作系統都是按頁（一頁大小通常是 4KB，這個值可以通過 getconfig PAGE_SIZE 命令查看）來讀取的，一次會讀一頁的數據。如果要讀取的數據量超過一頁的大小，就會觸發多次 IO 操作。所以，我們?cè)谶x擇 m 大小的時候，要盡量讓每個節點的大小等于一個頁的大小。讀取一個節點，只需要一次磁盤 IO 操作。
盡管索引可以提高數據庫的查詢效率，但是，作為一名開發工程師，你應該也知道，索引有利也有弊，它也會讓寫入數據的效率下降。這是為什么呢？
數據的寫入過程，會涉及索引的更新，這是索引導致寫入變慢的主要原因。
對于一個 B+ 樹來說，m 值是根據頁的大小事先計算好的，也就是說，每個節點最多只能有 m 個子節點。在往數據庫中寫入數據的過程中，這樣就有可能使索引中某些節點的子節點個數超過 m，這個節點的大小超過了一個頁的大小，讀取這樣一個節點，就會導致多次磁盤 IO 操作。我們?cè)撊绾谓鉀Q這個問題呢？

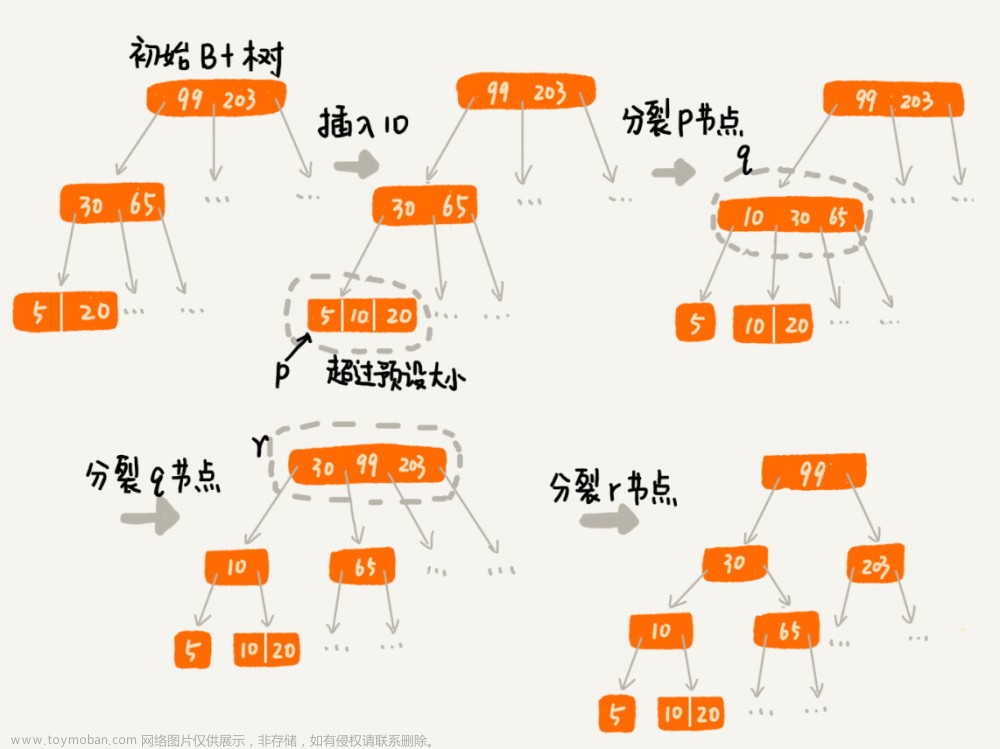

實際上，處理思路并不復雜。我們只需要將這個節點分裂成兩個節點。但是，節點分裂之后，其上層父節點的子節點個數就有可能超過 m 個。不過這也沒關系，我們可以用同樣的方法，將父節點也分裂成兩個節點。這種級聯反應會從下往上，一直影響到根節點。這個分裂過程，你可以結合著下面這個圖一塊看，會更容易理解（圖中的 B+ 樹是一個三叉樹。我們限定葉子節點中，數據的個數超過 2 個就分裂節點；非葉子節點中，子節點的個數超過 3 個就分裂節點）。
正是因?yàn)橐獣r(shí)刻保證 B+ 樹索引是一個 m 叉樹，所以，索引的存在會導致數據庫寫入的速度降低。實際上，不光寫入數據會變慢，刪除數據也會變慢。這是為什么呢？
我們?cè)趧h除某個數據的時候，也要對應地更新索引節點。這個處理思路有點類似跳表中刪除數據的處理思路。頻繁的數據刪除，就會導致某些節點中，子節點的個數變得非常少，長此以往，如果每個節點的子節點都比較少，勢必會影響索引的效率。
我們可以設置一個閾值。在 B+ 樹中，這個閾值等于 m/2。如果某個節點的子節點個數小于 m/2，我們就將它跟相鄰的兄弟節點合并。不過，合并之后節點的子節點個數有可能會超過 m。針對這種情況，我們可以借助插入數據時候的處理方法，再分裂節點。

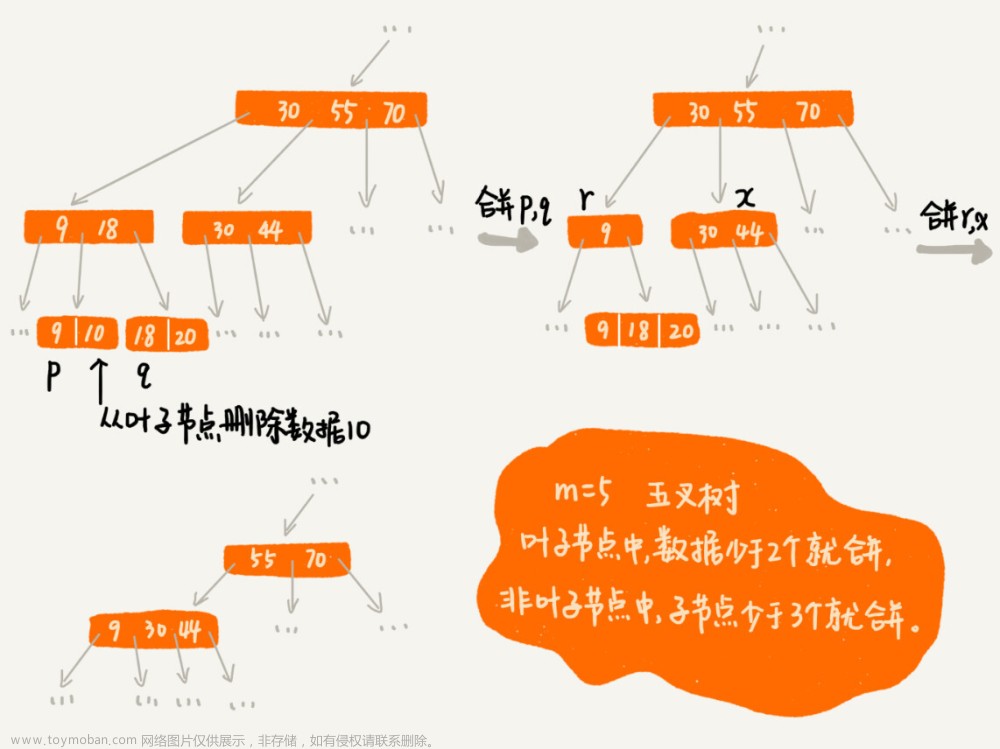

文字描述不是很直觀，我舉了一個刪除操作的例子，你可以對比著看下（圖中的 B+ 樹是一個五叉樹。我們限定葉子節點中，數據的個數少于 2 個就合并節點；非葉子節點中，子節點的個數少于 3 個就合并節點。）。
數據庫索引以及 B+ 樹的由來，到此就講完了。你有沒有發現，B+ 樹的結構和操作，跟跳表非常類似。理論上講，對跳表稍加改造，也可以替代 B+ 樹，作為數據庫的索引實現的。
B+ 樹發明于 1972 年，跳表發明于 1989 年，我們可以大膽猜想下，跳表的作者有可能就是受了 B+ 樹的啟發，才發明出跳表來的。不過，這個也無從考證了。
總結引申
今天，我們講解了數據庫索引實現，依賴的底層數據結構，B+ 樹。它通過存儲在磁盤的多叉樹結構，做到了時間、空間的平衡，既保證了執行效率，又節省了內存。
前面的講解中，為了一步一步詳細地給你介紹 B+ 樹的由來，內容看起來比較零散。為了方便你掌握和記憶，我這里再總結一下 B+ 樹的特點：
每個節點中子節點的個數不能超過 m，也不能小于 m/2；
根節點的子節點個數可以不超過 m/2，這是一個例外；
m 叉樹只存儲索引，并不真正存儲數據，這個有點兒類似跳表；
通過鏈表將葉子節點串聯在一起，這樣可以方便按區間查找；
一般情況，根節點會被存儲在內存中，其他節點存儲在磁盤中。
除了 B+ 樹，你可能還聽說過 B 樹、B- 樹，我這里簡單提一下。實際上，B- 樹就是 B 樹，英文翻譯都是 B-Tree，這里的“-”并不是相對 B+ 樹中的“+”，而只是一個連接符。這個很容易誤解，所以我強調下。
而 B 樹實際上是低級版的 B+ 樹，或者說 B+ 樹是 B 樹的改進版。B 樹跟 B+ 樹的不同點主要集中在這幾個地方：
B+ 樹中的節點不存儲數據，只是索引，而 B 樹中的節點存儲數據；
B 樹中的葉子節點并不需要鏈表來串聯。文章來源：http://www.zghlxwxcb.cn/news/detail-489520.html
也就是說，B 樹只是一個每個節點的子節點個數不能小于 m/2 的 m 叉樹。文章來源地址http://www.zghlxwxcb.cn/news/detail-489520.html
