第一步、配置光貓。
注意事項：登錄光貓用超級管理員的賬號密碼，光貓后面的那個是普通用戶的，創建不了網絡連接。

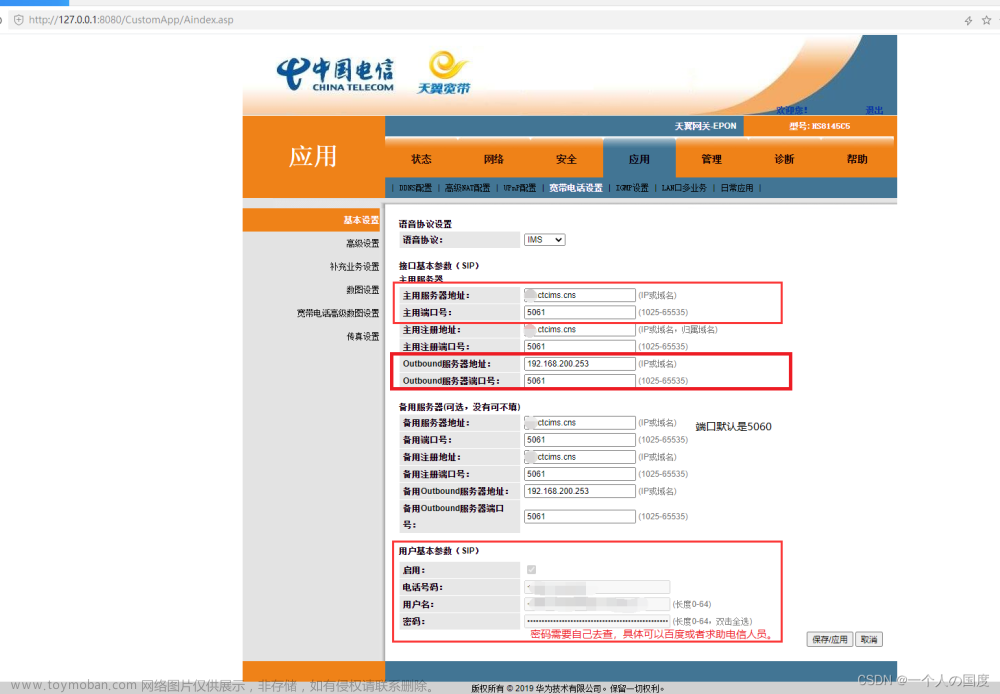

1.進入光貓?zhí)崛oip【就是座機的配置信息】
上圖的主服務器地址、主用端口、outbound地址、outbound端口、電話號碼，用戶名，密碼，這些選項必須知道，后面在配置asterisk會用到。

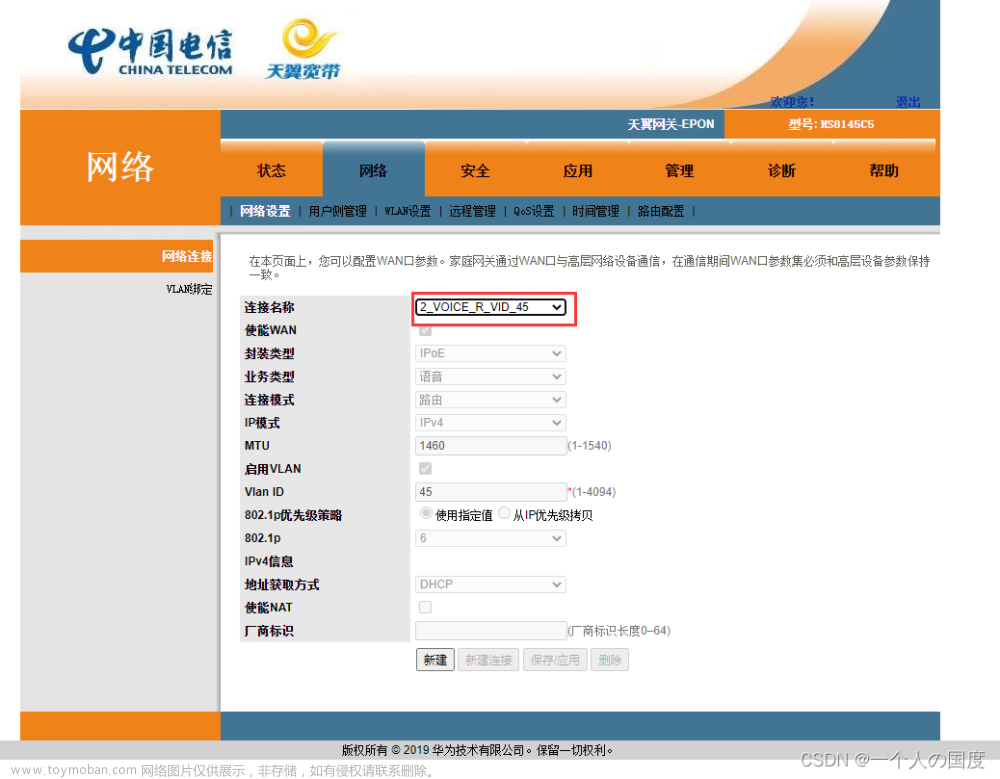

2.在網絡/網絡設置/網絡連接 這個地方 連接名稱選擇含有voice的，比如我這個地方 【見下圖】名稱為“2_VOICE_R_VID_45”,記錄 ?封裝類型，連接模式，IP模式，MTU,啟用VLAN，VLAN ID，802.1p，地址獲取方式。

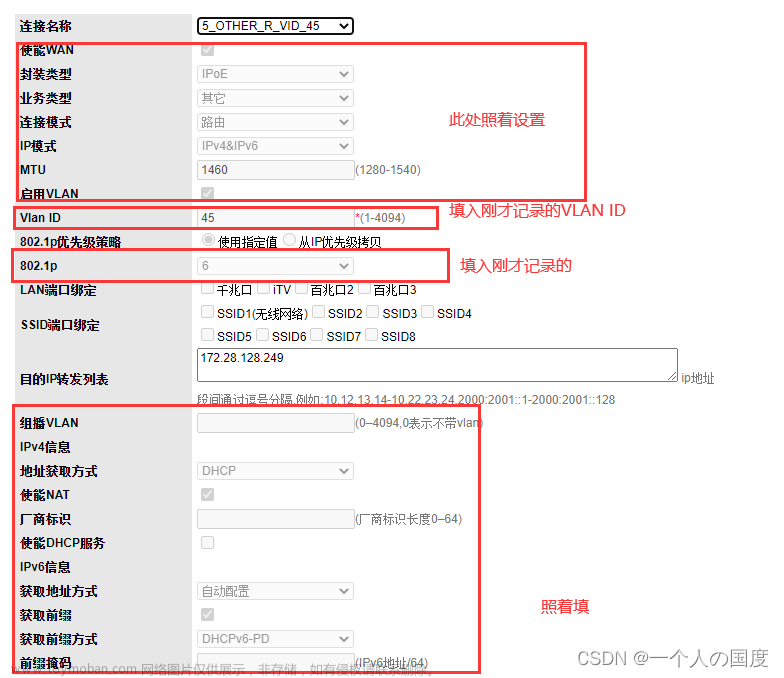

3.新建一個連接，并配置相關信息，最后點擊保存

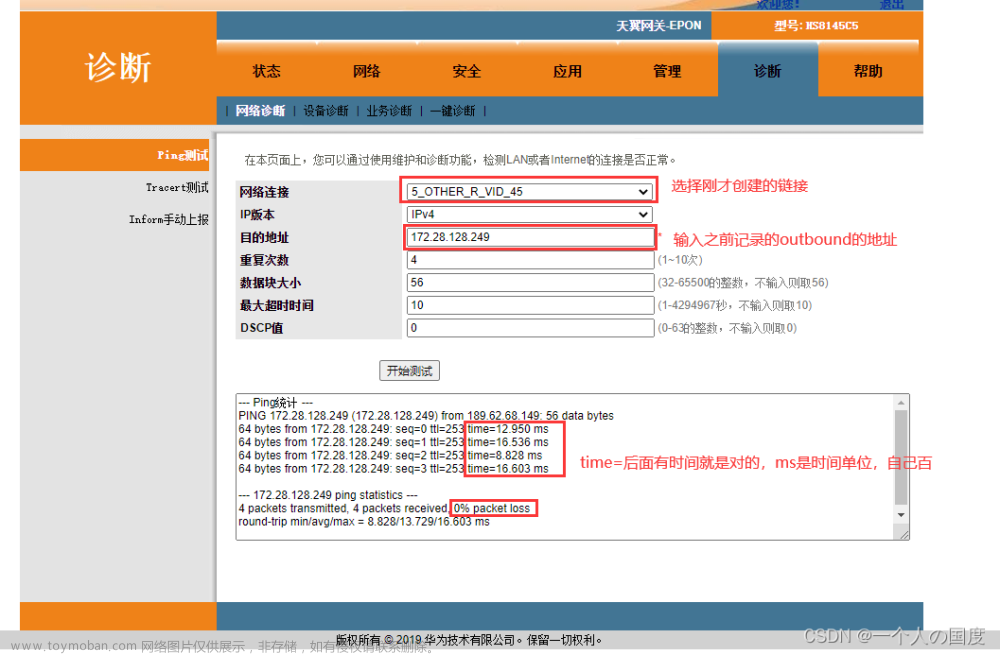

4.這個時候我們就配置好了一個非語音專屬的語音通道了（如果業務類型是語音的話，后面我們端口映射的時候是無法選擇的，如果是其他就可以選擇。），創建完了以后等個兩三分鐘，在進行下面的操作，如果是能ping通，就是time=后面是有xx ms的就是通的。【注意目的地址是填入之前記錄的outbound地址哦?。。?！】。能ping通以后，我們就可以繼續往下走了。
5.配置客戶機上的路由，讓nas或者是搭建asterisk的機器能夠ping通outbound的服務器地址?！救绻菢蚪庸庳埑鰜頁芴柕脑?，這種需要再插根網線之類的，來獲取到光貓分配的ip地址，然后使用route命令來讓outbound 的ip走光貓。比如我的outbound是172.28.128.249，由于這個地址到時候解析出來的可能不是固定的，可以使用前16位網絡號走光貓，比如我的光貓IP是192.168.201.1/24,那么我的電腦接光貓的那張網卡就是192.168.201.0/24這個網段的，我的linux下的命令就是ip route add 172.28.0.0/16 via 192.168.201.1，如果是windows那就是route add 172.28.0.0/16 192.168.201.1】。

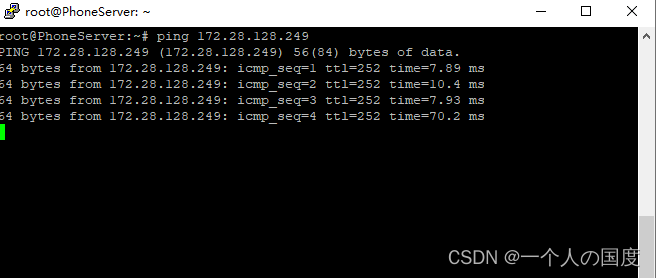

下圖是我linux下ping ?outbound地址成功的截圖。

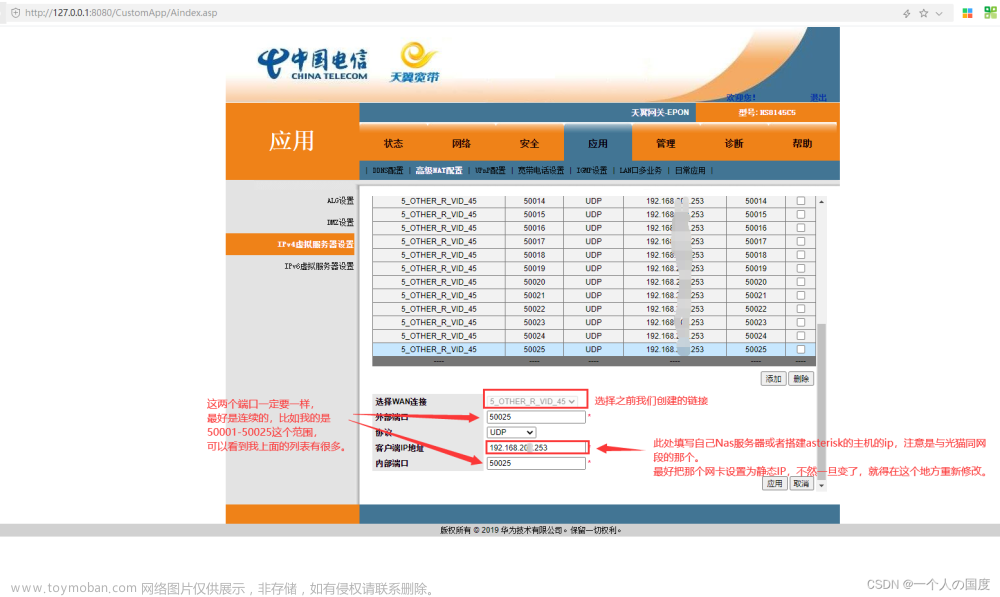

6.到第五步的時候，我們?nèi)ヅ渲胊sterisk的時候就能撥通了，但是會發現沒有聲音，因為還少配置了一個
RTP端口，因為每建立一個通信就需要一個端口作為語音傳輸，我這由于是通過光貓新建連接來獲取的語音IP地址，并不是橋接的，所以光貓其實還做了個語音服務的一個路由。所以我們還需要添加端口映射，因為我們打電話到座機的時候，是光纖進來，所以就是我們對外提供服務。
第二步，配置asterisk
1.我使用的是ubuntu18.04,搭建的話就是用命令apt install asterisk，就可以進行安裝了。
2.安裝完成后，備份以下文件后，刪除原本文件
/etc/asterisk/sip.conf
/etc/asterisk/extensions.conf
使用nano 編輯器或者其他編輯器編輯sip.conf文件如下
[general]
bindport=5060
bindaddr=0.0.0.0
;context=default
allowguest=yes
nat=yes
allowoverlap=dtmf
dtmfmode = rfc2833
;videosupport=yes
;allow=h263
;allow=h263p
;allow=h264
register=+863116906XXXX@ims.he.chinamobile.com:abcdefgh:863116906XXXX@ims.he.chinamobile.com@10.255.1.5:5060
;這是路由器向移動SIP服務器進行話機注冊要用到的信息，用顏色對應IMS配置的相關參數，在這里我被坑得很慘，試了很多次才能登錄成功?！敬颂幬野徇\的可以響應對照前面提取的信息進行修改?！?/span>
;abcdefgh指的是sip密碼，是前面讓收集的。10.255.1.5是outbound地址，5060是outbound端口，號碼和域名就不說了。
;復制配置文件的時候最好把中文注釋去掉，不然有可能會出現配置文件解析失敗，導致asterisk一直都配置不上。
;這個配置文件里英文分號是注釋的意思，不要用#號！
[trunk_ims]
host=10.255.1.5
username=863116906XXXX@ims.he.chinamobile.com
secret=abcdefgh
type=friend
insecure=port,invite
fromdomain=ims.he.chinamobile.com
;fromuser這個地方自己改成自己的座機號。
fromuser=+863116906XXXX
dtmfmode=inband
context=external
trustrpid=no
sendrpid=no
canreinvite=no
;下面的以上是建立1001和1002兩個用戶，secret是密碼選項的意思，也就是說1001賬戶的密碼是1001，1002賬戶密碼就是1002
[1001]
type=friend
secret=1001
host=dynamic
context=internal
dtmfmode=rfc2833
[1002]
type=friend
secret=1002
host=dynamic
context=internal
dtmfmode=rfc2833
使用nano 編輯器或者其他編輯器編輯extensions.conf文件如下
[general]
[internal] # to out
exten => _1XXX!,1,Dial(SIP/${EXTEN})
exten => _1XXXXXXXXXX!,1,Dial(SIP/${EXTEN}@trunk_ims,60,r)
; ? X - any digit from 0-9
; ? Z - any digit from 1-9
; ? N - any digit from 2-9
; _表示從頭匹配，!是表示匹配到末尾，
;我這里的兩條播出去的規則是如果是4位的號碼，則認為是我們自己的號碼，進行內網撥號【不消耗寬帶語音通話時長的】，如果是11位的號碼，則認為就是外部號碼，則從寬帶電話撥出去，這個時候是會消耗寬帶的語音的。
?
[external] # out to in
exten => s,1,Answer
exten => s,n,Dial(SIP/1001)
;這個是別人打我們的座機號打進來的，這個地方打進來后，默認轉接到1001這個賬號上面，也就是說如果1001這個賬號在線，別人打進來就可以直接轉接到1001，如果1001不在線，則會提示用戶正忙之類的語音。

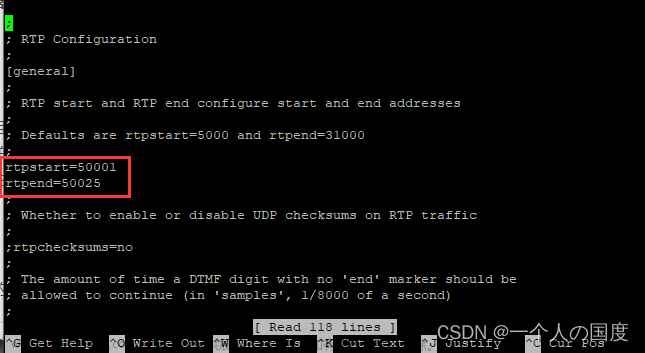

使用nano 編輯器或者其他編輯器編輯extensions.conf，添加rtpstart=50001和rtpend=50025兩句。
最后重啟asterisk服務。
service asterisk restart
我的系統是ubuntu18.04，有service這個命令，其他的系統請自行百度。
?第三步 配置手機端。
隨便百度個voip的客戶端軟件，填入搭建asterisk機器的ip，填入在sip.conf里定義的賬戶和密碼，就能進行電話撥打了。【據我了解原生安卓電話自帶voip的功能可以直接去設置，miui9以前的android系統也支持。】
?
有條件的可以在電腦上配置也行，windows下使用esaySip，軟件自行百度。

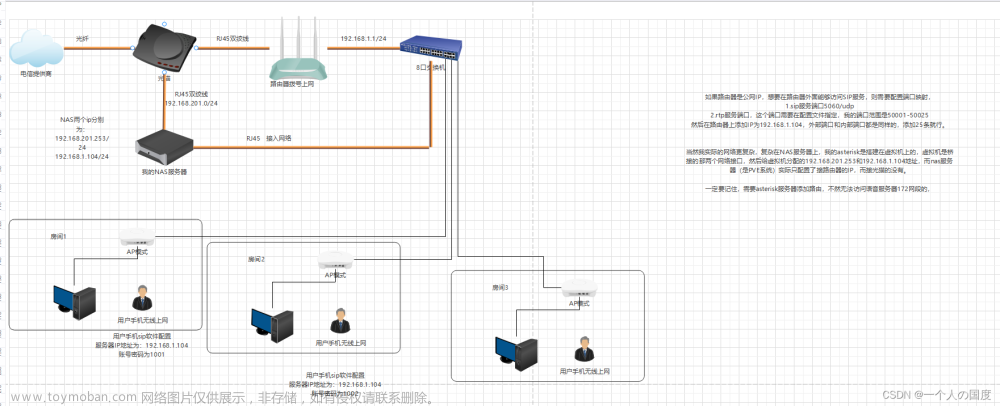

?最后附上我的網絡拓?fù)鋱D【畫的不好，大神勿噴，僅供參考。】
參考來源：
1.extension語法：
asterisk/extensions.conf.sample at master · asterisk/asterisk · GitHub2
?2.asterisk? ?sip.conf和extensions.conf 配置：
PandoraBox+asterisk對接河北移動IMS固話+自制彩鈴-恩山無線論壇3
3.華為光貓超級密碼解密：?
華為新光纖光貓破解超密管理員密碼教程 | 若夜彼岸
?
4.光貓語音鑒權密碼提取：
破解光貓，獲取超級管理員密碼和語音鑒權密碼，自己動手換光貓 - 騰訊云開發者社區-騰訊云
5. 外呼無聲音？配置rtp：
https://www.iteye.com/blog/hwzyyx-764005
6.想要自己制作彩鈴？【高級教程!】文章來源：http://www.zghlxwxcb.cn/news/detail-484415.html
如何將語音文件轉換為Asterisk可以播放的音頻格式文件(.wav)_weixin_33739646的博客-CSDN博客文章來源地址http://www.zghlxwxcb.cn/news/detail-484415.html
