【產品參數】
[] 非隔離同步降壓(BUCK)電源模塊
[] 寬輸入DC6-32V，輸出DC0.6-12.2V
[] 峰值效率>96%
[] 過流保護 短路保護自恢復
[] 遠程O(píng)N/OFF
[] 過溫保護、高穩壓精度、動態響應快
[] 輸出限流指示燈
[] 輸出電壓電流可調
[] 低紋波、低靜態電流
[] 恒頻工作MEI方便預測
[] 無特殊指定，所有測試均在24V輸入電壓，純阻性負載及25°C室溫下測得，如有更改，恕不另行通知

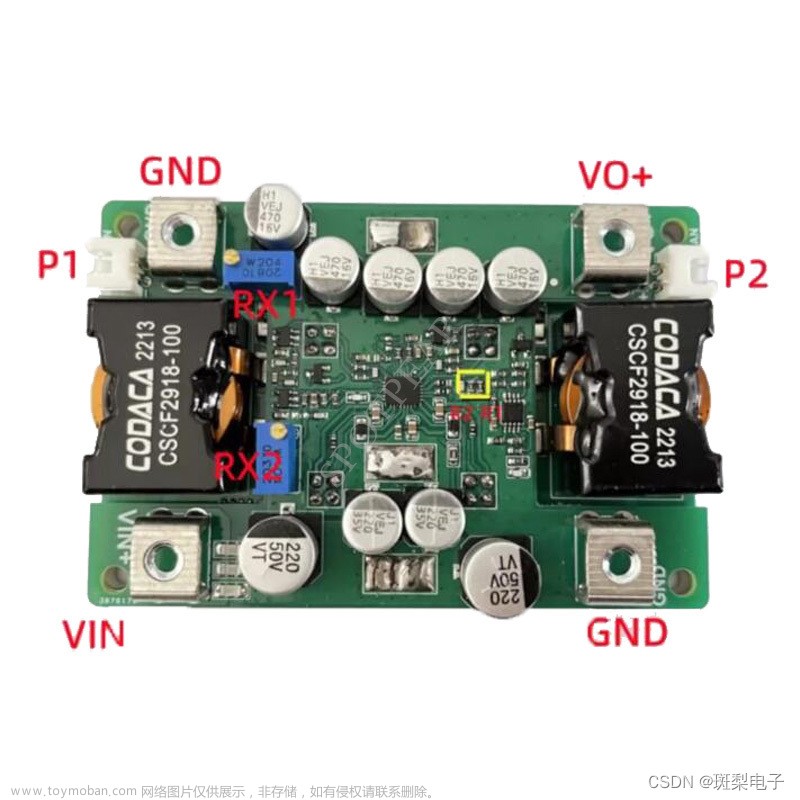

[]?VIN+：電源輸入正極
功能描述：INPUT+。不可接交流、不得接反
[]?GND：電源輸入輸出負極
功能描述：公共負極
[]?VO+：電源輸出正極
功能描述：輸出正極
[]?RX1：輸出電壓調節，順時針增加
功能描述：電位器25圈對應調節輸出電壓0.6-1.2V
[]?RX2：輸出限流調節，順時針增加。
功能描述：電位器25圈對應調節輸出限流值5-60A變化,可拆電位器外部給0-3V控制限流值變化
[]?P1：電源使能接口，短接關機
功能描述：原理為EN針短接到GND后(<0.8V) 電源停止工作
[]?P2：可選的12V溫控風扇接口，不可短路，風扇電路有保險
功能描述：注意:取電至輸出端口，需選用同電壓的風扇。例如輸出 12V,則可選用12V風扇，輸出5V則用5V風扇
[]?LED1 (左)：輸出限流限流燈
功能描述：輸出限流導致輸出電壓下降-10%該燈亮,空載不亮，過溫保護后該燈也亮
[]?LED2 (右)：工作指示燈
功能描述：上電待機工作則該燈亮。
[]?R1、R2：輸入欠壓保護設置電阻
功能描述：欠壓保護V=(R1/R2+1)*1.2V，默認為(85K/10K+1) *1.2=11.04V
注意
[]?1.測試本電源必須保證輸入源能提供足夠大的電流(>30A)， 以保證任何負載情況下電源不崩潰甚至損壞
[]?2.輸入源啟動時間必須小于本電源的啟動時間(例如適配器作為輸入)，否者有可能無法帶載啟動
[]?3.連接到本電源的輸入導線不得過長(導線內阻不得過大),否則電源可能產生震蕩而異常
[]?4.若輸入源到本電源串聯有二極管或者導線長，則應有足夠的輸入電壓余量保證本電源不被瞬間接通關斷帶來的過壓沖擊而損壞
[]?5.不要使用電子負載的CC模式作為本電源的負載，建議使用CR模式。CC模式吸收電流，本電源限流，恒流狀態下將導致本電源崩潰文章來源：http://www.zghlxwxcb.cn/news/detail-483366.html
[]?6.建議調節輸出電壓接一個小電流電阻負載(假負載)，保證輸出電壓電位器調節的實時性，否者輸出電壓變化緩慢，調節值不準確。文章來源地址http://www.zghlxwxcb.cn/news/detail-483366.html
