有的時候，CPU可能會遇到 a++; b++; c++，這個時候?yàn)榱颂嵘?，CPU可能會一次將多個寄存器里的變量保存到內存中。這個時候之前介紹的 LDR / STR 指令雖然也能實現，但只能操作一個寄存器的讀寫。
因此，考慮到這點，下面介紹多個寄存器的讀寫指令
- 將多個寄存器的數據寫入到內存? ? ? ? ? ? ? —— STM指令
- 從內存中讀取數據保存到多個寄存器? ? ? ?—— LDM指令?
? ? ? ? ? 目錄
1、基本讀寫指令
(1) STM 指令
(2) LDM 指令
2、多寄存器的內存讀寫方式
(1) 后綴 IA（默認）
(2) 后綴 IB
(3) 后綴 DA
(4) 后綴 DB
1、基本讀寫指令
(1) STM 指令
STM指令的作用是將多個寄存器的數據依次保存到內存中的某一個位置。
指令格式：
- STM 第一操作寄存器,? {起始寄存器 - 末尾寄存器}
- STM 第一操作寄存器,? {寄存器1,??寄存器2, ...}?
MOV R1, #0x1
MOV R2, #0x2
MOV R3, #0x3
MOV R4, #0x4
MOV R11, #0x40000000
STM R11, {R1-R4} @ 將R1-R4寄存器中的數據保存到以R11為起始位置的內存中（R11地址不隨內存自增）
STM R11, {R1, R2, R3, R4} @ 與上面等價（R11地址不隨內存自增，即R11就是起始地址）

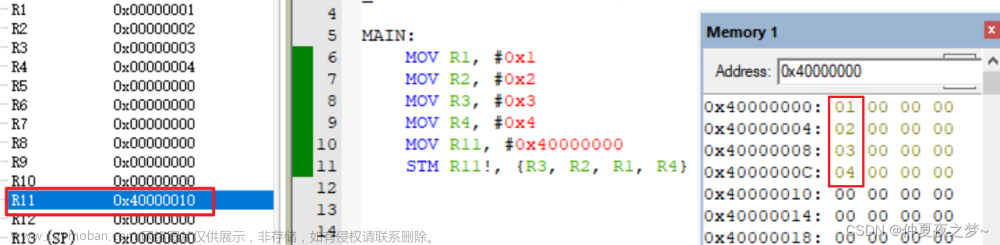

STM R11!, {R1, R2, R3, R4} @ 在R11的后面加上“ ! ”可以讓R11中的地址隨內存的存儲位置自增變化
注意：花括號{ }中的寄存器編號順序建議是升序，即便是亂序或者是降序，會優先將寄存器編號較小的保存到內存。
?
(2) LDM 指令
LDM指令的作用是將內存中一段地址的數據保存到多個寄存器。（類似用法及注意事項可以參考STM指令）?
指令格式：
- LDM??第一操作寄存器,? {起始寄存器 - 末尾寄存器}
- LDM??第一操作寄存器,? {寄存器1,??寄存器2, ...}
MOV R1, #0x1
MOV R2, #0x2
MOV R3, #0x3
MOV R4, #0x4
MOV R11, #0x40000000
STM R11, {R1-R4}

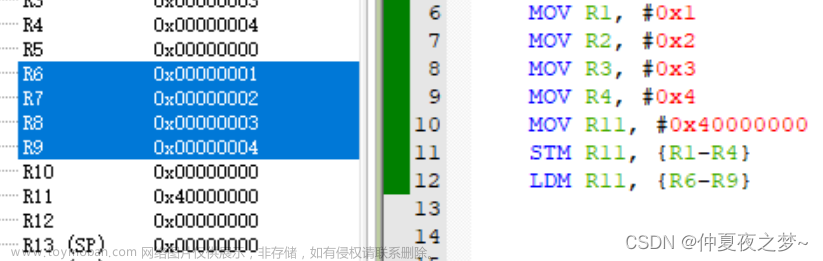

LDM R11, {R6-R9} @ 將內存中以R11為起始地址的數據讀取到 R6-R9 寄存器
LDM R11, {R6, R7,R8,R9} @ 與上述寫法等價
?注意：讀取的字節大小看有多少個寄存器，每個寄存器默認保存4個字節的數據。
2、多寄存器的內存讀寫方式

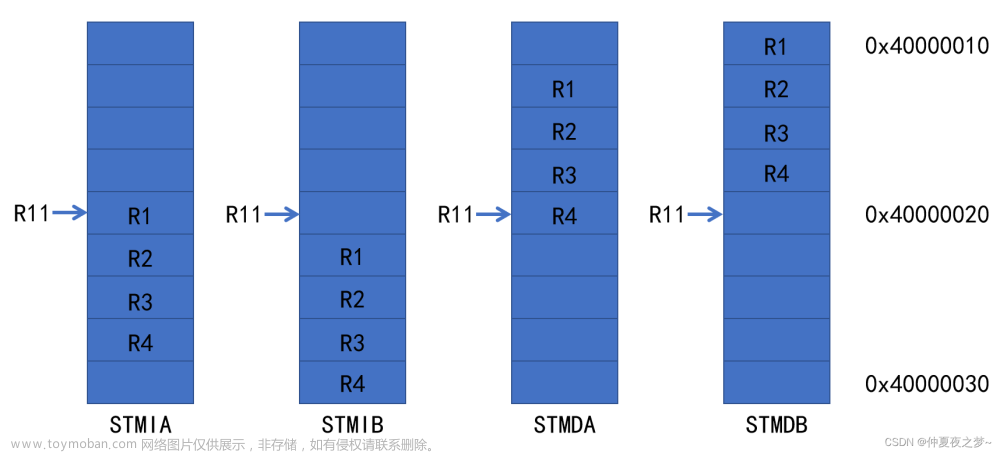

默認情況下，是以某一個寄存器指向的地址為起始地址，自低地址向高地址寫入 / 讀取?？梢酝ㄟ^(guò)在上述基本指令的后面加后綴來改變內存的讀寫方式，比如自高地址向低地址寫入、從起始位置的下一個地址開始寫入。
下面以寫內存為例。
MOV R1, #0x1
MOV R2, #0x2
MOV R3, #0x3
MOV R4, #0x4
MOV R11, #0x40000020
STM R11, {R1-R4} @ 起始地址為 R11(1) 后綴 IA（默認）

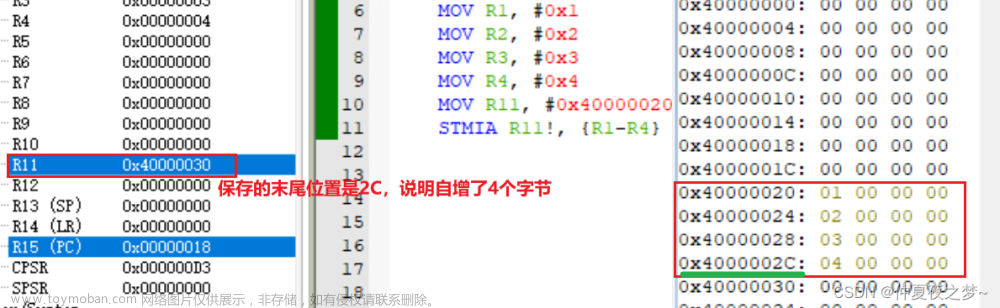

IA 表示 Increase After，先將數據保存到內存，然后再讓地址自增。STM默認采用的方式與STMIA達到的效果是一樣的。
STMIA R11!, {R1-R4} @ 保存起始地址為 R11
注意：加“ ! ”了以后，寄存器中保存的地址會跟著內存的增長方向發生變化
(2) 后綴 IB

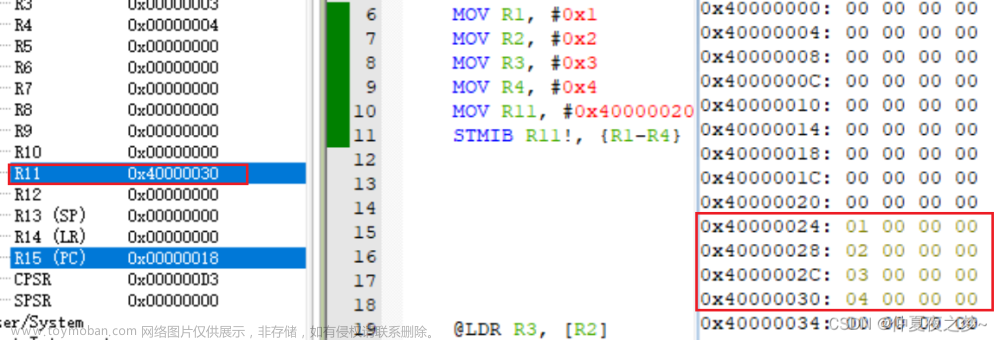

IA 表示 Increase Before，在寫入內存之前先讓R11自增4個字節，然后再開始存。
STMIB R11!, {R1-R4} @ 保存起始地址為 R11 + 4
?
(3) 后綴 DA
DA 表示 Decrease After，先將數據保存到內存，然后再讓地址自減。（自高地址到低地址存儲）
STMDA R11!, {R1-R4} @ 保存起始地址為 R11（自低地址向高地址存儲）
?
(4) 后綴 DB

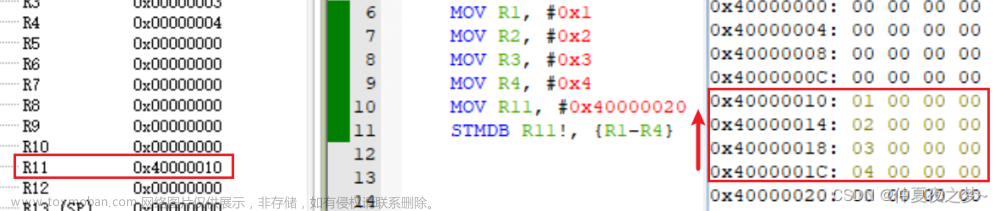

?DB 表示 Decrease Before，在寫入內存之前先讓R11自減4個字節，然后再開始存。文章來源：http://www.zghlxwxcb.cn/news/detail-468956.html
STMDB R11!, {R1-R4} @ 保存起始地址為 R11 - 4（自低地址向高地址存儲）
