前言
最近報名參加了騰訊大型開源項目Finops Crane的集訓營，深入了解并實踐運用了關于Crane的一系列功能。云計算以及云平臺是未來服務部署的主流趨勢，可以在成本條件限制下極大節省運行部署成本。因此關于云計算平臺的一系列計算我都十分感興趣，而Crane能夠在云原生發展火熱的狀態下作為大型開源項目，提供學習渠道以及實踐，是一件十分有意義的事情。本篇文章將帶大家了解Crane以及了解Crane能夠幫助我們?cè)谀男I(yè)務場景下解決困難，以及我們?cè)撊绾问褂肅rane和部署服務。
一、Crane目的是什么？
Finops Crane的發布并不算早，很多開發者對于Finops Crane的了解少之甚少，但是對于現今比較火熱的云原生了解頗多，比如Kubernetes、Prometheus等。我們知道，? Kubernetes是Google公司在2014年6月開源的一個容器集群管理系統，Kubernetes的目標是讓部署容器化的應用簡單并且高效。既然能夠?qū)崿F(xiàn)高效快捷的功能，無疑Kubernetes是一個復雜的平臺，它需要多個部分組合才能工作。但是與其他復雜平臺相比，Kubernetes在將其各個部分集成到一個易于管理的整體方面這點是有缺陷的。而且絕大多數的用戶Kubernetes集群資源利用率并不高，浪費嚴重。作為開發人員，使用云原生的計算就是想要利用其強大的調度和彈性解決資源浪費問題，但是當我們接觸到云原生業務資源分配的時候，發現還是使用傳統的壓測手工來制定策略。
通俗的來講，我們現在就要解決一個優化問題：如何提升平臺資源利用率的 KPI？
當然提出該問題的開發人員也并不是只有我，其他大?？隙ㄒ灿邢氲竭@個問題。解決方案已經有了以下幾條：
- Kubernetes自動擴容能力
- Serverless 技術
- Autopilot
但是經過技術調研發現真正使用了HPA，從負載上升觸發閾值，到彈性控制器開始擴容，到應用啟動完成，可能有數分鐘甚至數十分鐘的滯后，在彈性起作用之前，應用已經被壓垮。
Serverless 技術僅僅為概念，缺少服務器基礎限制，底層自主可控和性能優化能力完全喪失。
谷歌 Autopilot 集群為首的資源托管類集群是需要付費的。
技術調研到這塊我們似乎已經無從下手，只能從源碼開始解析重構一個監管分析平臺嗎？這顯然將耗費大量的時間和人力。那么其實講到這里，Crane項目的誕生就已經呼之欲出了。沒錯，Crane 就是一個基于 FinOps 的云資源分析與成本優化平臺。它的愿景是在保證客戶應用運行質量的前提下實現極致的降本。既然有相應的開發目的，那么我們就已經了解Crane將來需要干什么事。
二、Crane有哪些功能？
我們現在知道了Crane要解決的業務場景難題，那么Crane又有哪些功能呢？首先我們要了解FinOps 標準。
?對于 FinOps 的重要性，谷歌將其總結為以下5個方面：
- 減速商業價值的實現及業務翻新
- 推動財務問責制和可見性
- 優化云的應用和老本效率
- 為跨組織的信賴及合作賦能
- 避免云計算收入的失控
那么根據FinOps的標準，Crane提供了對應以下功能：
1.成本可視化和優化評估
- 提供一組 Exporter 計算集群云資源的計費和賬單數據并存儲到你的監控系統，比如 Prometheus。
- 多維度的成本洞察，優化評估。通過
Cloud Provider支持多云計費。
- 當月總成本：過去一個月集群總成本。從安裝Crane時間開始，按小時累加集群成本
- 預估每月成本：以最近一小時成本估算未來一個月的成本。每小時成本 * 24 * 30
- 預估CPU總成本：以最近一小時CPU成本估算未來一個月的CPU成本。每小時CPU成本 * 24 * 30
- 預估Memory總成本：以最近一小時Memory成本估算未來一個月的Memory成本。每小時Memory成本 * 24 * 30
?2.推薦框架
Crane提供了一個可擴展的推薦框架以支持多種云資源的分析，內置了多種推薦器：資源推薦，副本推薦，HPA 推薦，閑置資源推薦。
?3.基于預測的水平彈性器
EffectiveHorizontalPodAutoscaler 支持了預測驅動的彈性。它基于社區 HPA 做底層的彈性控制，支持更豐富的彈性觸發策略（預測，觀測，周期），讓彈性更加高效，并保障了服務的質量。
4.負載感知的調度器
Crane的動態調度器根據實際的節點利用率構建了一個簡單但高效的模型，并過濾掉那些負載高的節點來平衡集群。
5.拓?fù)涓兄恼{(diào)度器
Crane Scheduler與Crane Agent配合工作，支持更為精細化的資源拓?fù)涓兄{(diào)度和多種綁核策略，可解決復雜場景下“吵鬧的鄰居問題"，使得資源得到更合理高效的利用。
6.基于 QOS 的混部
QOS相關能力保證了運行在 Kubernetes 上的 Pod 的穩定性。具有多維指標條件下的干擾檢測和主動回避能力，支持精確操作和自定義指標接入；具有預測算法增強的彈性資源超賣能力，復用和限制集群內的空閑資源；具備增強的旁路cpuset管理能力，在綁核的同時提升資源利用效率。
?
三.Crane的整體架構及特性
在我們了解了Crane能夠做哪些事情之后，深入理解Crane的功能實現還需要了解Crane項目的整體架構，了解Crane運作的機制，對于以后我們想要修改或者是提取部分功能有很大的作用。
1.Crane架構
Craned
Craned 是 Crane 的最核心組件，它管理了 CRDs 的生命周期以及API。Craned 通過 Deployment 方式部署且由兩個容器組成。
Fadvisor
Fadvisor 提供一組 Exporter 計算集群云資源的計費和賬單數據并存儲到你的監控系統，比如 Prometheus。
Metric Adapter
Metric Adapter 實現了一個 Custom Metric Apiserver. Metric Adapter 讀取 CRDs 信息并提供基于 Custom/External Metric API 的 HPA Metric 的數據。
Crane Agent
Crane Agent 通過 DaemonSet 部署在集群的節點上。
2.Crane特性
Crane 致力于推薦資源和智能彈性配置，業務人員無需再為業務需要多少資源，自動擴縮容應該如何配置等問題而煩惱，Crane 會基于業務的時序變動數據給出最優解。
一鍵部署
Crane 保持平臺獨立，通過一個 Helm 包將 Crane 安裝至任意 Kubernetes 集群，無論云上還是云下，即可享受一站式資源優化能力。Crane 侵入性小，核心組件包括集中控制器 craned 和節點代理 crane agent，你可以自由組合安裝，通過 featureGate 選擇開啟哪些能力。
?
簡單易用可視化控制臺
為降低使用門檻，Crane 提供內置控制臺，用戶可基于控制臺查看成本分配，成本走勢，并通過鼠標點擊實現成本優化。所有能力均提供灰度控制和預覽模式，以及回滾的能力，以消除業務側對資源變動的顧慮。
開箱即用的巡檢能力
Crane 可以全局掃描整體浪費情況，將隱藏浪費可視化的呈現出來，使運維人員免除拉取監控?cái)?shù)據，編寫查詢腳本等重復性工作。
優化方案包含對成本變化的展示，對利用率變化的展示，可能的風險點，甚至是優化建議的排序。因?yàn)槲覀兿嘈?，每個業務都是獨一無二的，都有其最適合的優化方案，不能一概而論。
?
穩定性與資源優化的雙重兼
Crane 對資源利用率的提升，絕不是以犧牲穩定性作為代價。Crane 允許用戶對業務進行定級，節點代理負責周期性檢查節點資源水位和系統指標，識別應用干擾，并通過調度禁止，調整 cgroup，驅逐等多種手段確保敏感業務服務等級不受損。
四、Crane部署
了解到了Crane的各種功能以及特性，那么部署Crane是否會很麻煩呢，這點我動手嘗試過，是比較簡單部署的。首先我們需要安裝Crane一系列的依賴：
- kubectl：安裝工具 | Kubernetes
- Helm：Helm | 安裝Helm
- kind：kind – Quick Start
- Docker：Get Docker | Docker Documentation
有curl工具的可通過指令下載：
curl -sf https://raw.githubusercontent.com/gocrane/crane/main/hack/local-env-setup.sh | sh -?或者直接前往github上面clone下來：GitHub - gocrane/crane: Crane is a FinOps Platform for Cloud Resource Analytics and Economics in Kubernetes clusters. The goal is not only to help users to manage cloud cost easier but also ensure the quality of applications.
之后運行檢測pod是否啟動：
export KUBECONFIG=${HOME}/.kube/config_cranekubectl get deploy -n crane-systemNAME READY STATUS RESTARTS AGE
crane-agent-5r9l2 1/1 Running 0 4m40s
craned-6dcc5c569f-vnfsf 2/2 Running 0 4m41s
fadvisor-5b685f4cd6-xpxzq 1/1 Running 0 4m37s
grafana-64656f6d54-6l24j 1/1 Running 0 4m46s
metric-adapter-967c6d57f-swhfv 1/1 Running 0 4m41s
prometheus-kube-state-metrics-7f9d78cffc-p8l7c 1/1 Running 0 4m46s
prometheus-node-exporter-4wk8b 1/1 Running 0 4m40s
prometheus-server-fb944f4b7-4qqlv 2/2 Running 0 4m46s?Pod 的啟動需要一定的時間等幾分鐘后輸入命令查看后集群狀態是否都 Running
kubectl get pod -n crane-system?訪問 Crane Dashboard

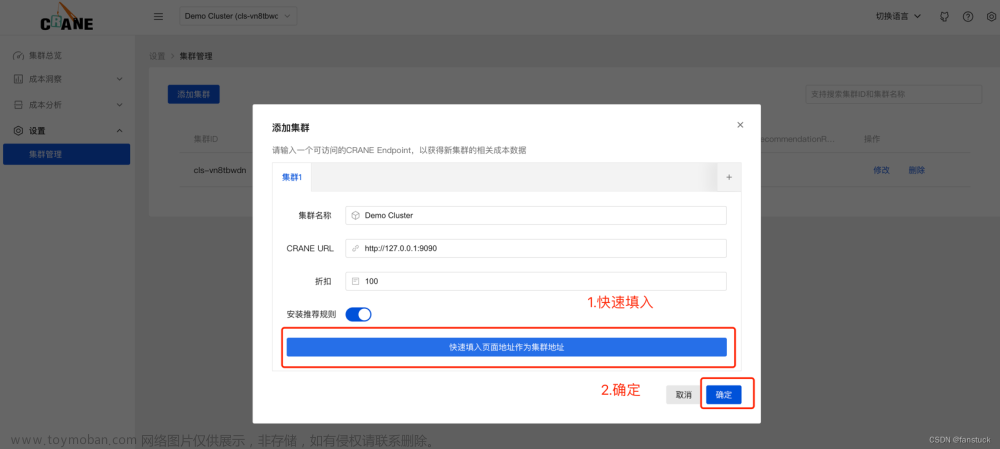

kubectl -n crane-system port-forward service/craned 9090:9090?添加本地集群:
?成本展示
Crane Dashboard 提供了各式各樣的圖表展示了集群的成本和資源用量，
集群總覽
?成本洞察->集群總覽
?成本洞察->集群總覽
更多的成本分析圖表可以通過登陸 Grafana 的頁面或者分析源碼研究。
?優化你的應用配置
在 dashboard 中開箱后就可以看到相關的成本數據，是因?yàn)樵谔砑蛹旱臅r(shí)候我們安裝了推薦的規則。
推薦框架會自動分析集群的各種資源的運行情況并給出優化建議。Crane 的推薦模塊會定期檢測發現集群資源配置的問題，并給出優化建議。智能推薦提供了多種 Recommender 來實現面向不同資源的優化推薦。

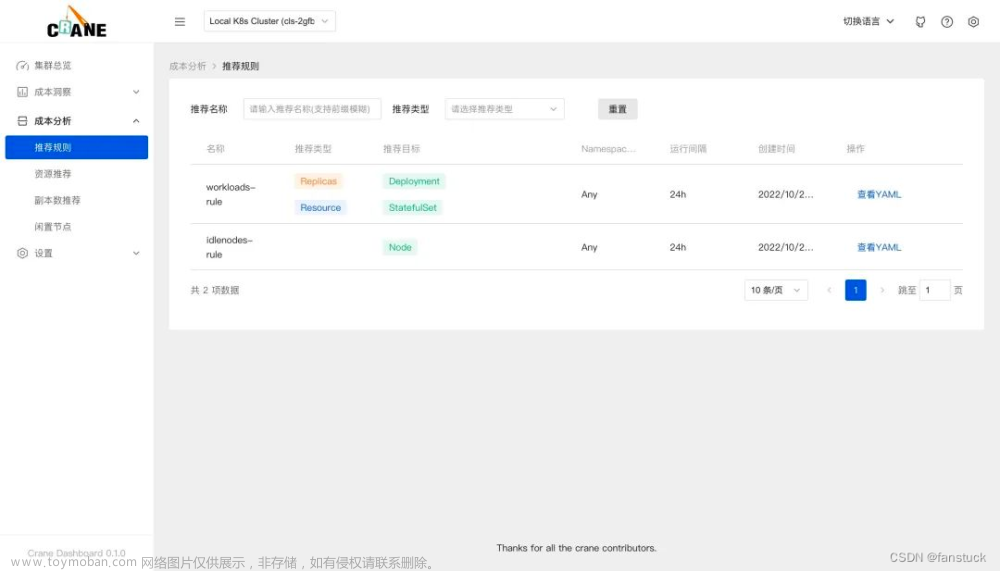

在成本分析>推薦規則頁面可以看到我們安裝的兩個推薦規則。

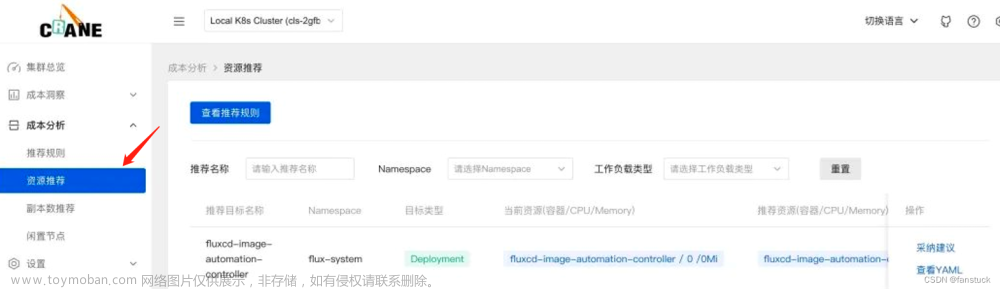

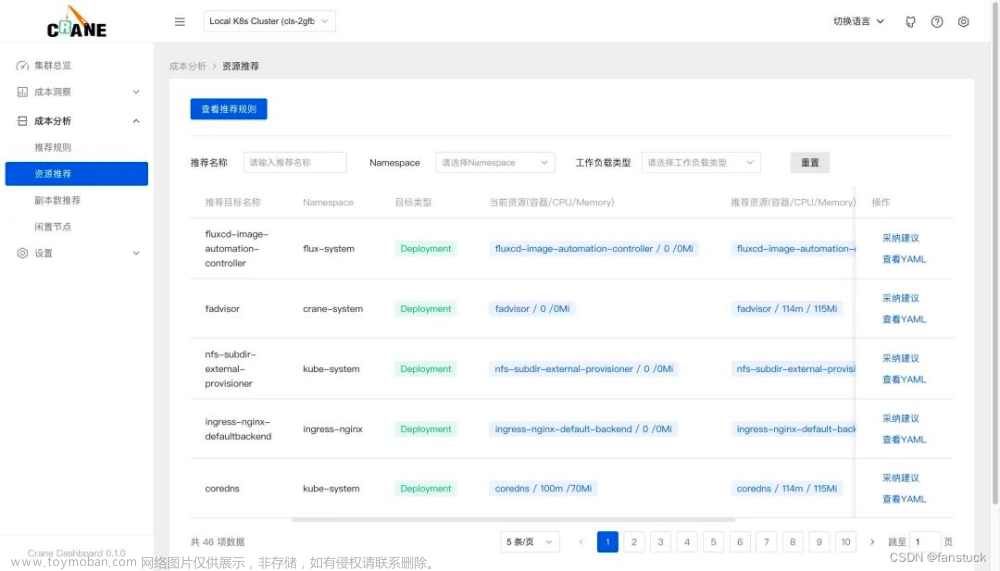

在 dashboard 的資源推薦頁面也能查看到優化建議列表。
?
?通過查看監控查看詳細的監控?cái)?shù)據。
?
?在頁面中可以看到當前資源(容器/CPU/Memory)與推薦的資源數據，點擊采納建議即可獲取優化的執行命令。
?
?總而言之，Crane是一個超強大云資源分析與成本優化平臺。
五、總結
總體體驗下來，Crane無愧之為開源的超強大云資源分析與成本優化平臺，無疑是解決集群資源利用率問題的高效解決方案。而且Crane部署簡便，無需很繁瑣的部署過程，且有著強大的云資源監控能力，能夠自動化資源調度和分配，且能夠智能幫助用戶優化資源使用和降低成本。
尤其是配備許多可視化顯示大屏，很夠作為二次開發嵌套到其他大屏展示網頁上。能夠很直觀的幫助開發運維人員找到閑置資源。文章來源：http://www.zghlxwxcb.cn/news/detail-454709.html
以下是個人的一些優化建議：文章來源地址http://www.zghlxwxcb.cn/news/detail-454709.html
- 更加自由的可拓展性，一些可自定義的API集成到Dashboard中，可加入大數據監控以及數據流監控等。
- 完善開源Crane社區用戶交流平臺，使得更多開發者能夠接觸到Crane項目并且提出更多建設性的建議。
