一、題目解析
?題目要求使用VerilogHDL設計一個數字跑表，需要具有CLR，PAUSE以及六位數碼管的計時跑表，并編寫測試代碼實現其仿真驗證。
二、代碼模塊化分析
? ? ? ?從題目的任務分析我們可以看出：首先我們需要一個百分秒時鐘，以實現最低位的時鐘需求；其次需要計數器模塊，將百分秒的計數輸出信號轉化給秒，分鐘；然后需要將百分秒，秒，分鐘的數據結果顯示到動態數碼管中，因此需要設計一個動態數碼管顯示以及數據轉化的模塊；最后利用top層將各模塊相連接，實現題目要求。
1.分頻模塊：

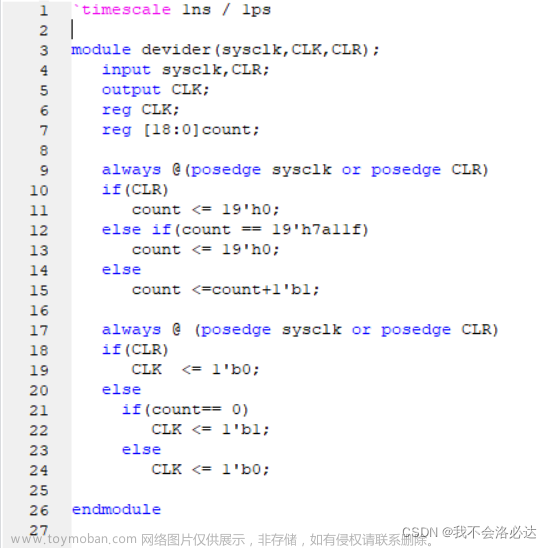

通過公式計算出10ms對應的計數值，在always語句中設置計數累加，判斷值達到后計數count清零，CLK取高電平，實現每10ms一次上升沿信號的分頻模塊。（注：一般的FPGA板內部晶振時鐘為50MHz）
2.計數器模塊
代碼如下：

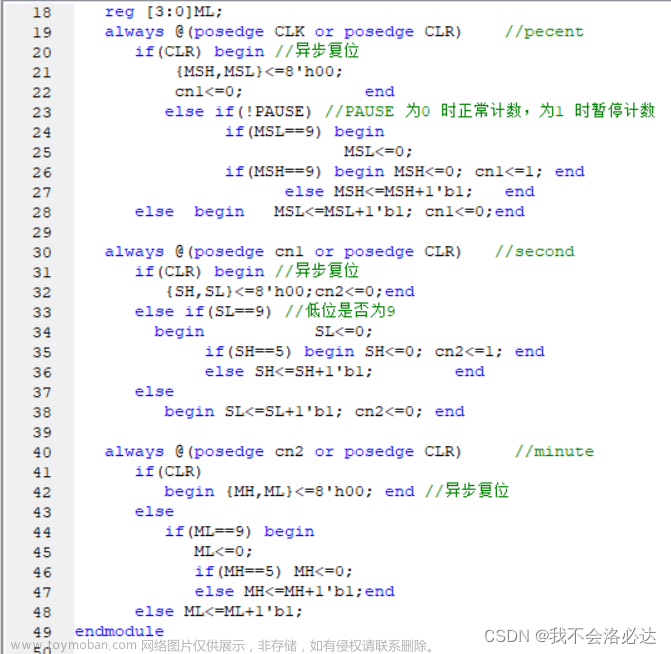

將分頻模塊中的輸出時鐘（即10ms時鐘）作為計數模塊的輸入，在百分秒計數滿100后，實現百分秒的清零，并給出一個高電平信號（即cn1==1），達到第二個always語句的觸發條件，在接收60次cn1的觸發之后（即秒位計數60秒），實現秒位的清零，并同理給出cn2==1的觸發信號，實現分鐘位的計數。?
3.動態數碼管顯示模塊
在實現動態數碼管顯示模塊之前，我們需要了解的是，動態數碼管是通過段選和位選實現，因此每次只能顯示一個數碼管上的值，但是在較快的刷新頻率下使肉眼不能產生余暉效應，無法捕捉到數碼管的變化（即用較快的速度騙過人們的眼睛），即可實現幾位數碼管同時顯示的效果。
由于實驗板的數碼管是共陰，因此在位選信號時應該給予低信號驅動，段選時則應該使用高電平信號。
代碼如下：
代碼中的function用于實現計數器模塊輸出的sum值轉化為數碼管的段選值；選擇合適的刷新頻率完成簡易的分頻，實現位選信號的循環（即第一個always語句塊）；最后將所有的6位位選信號和8位段選信號統一賦值給DATA1，實現此模塊的功能。
三、總結

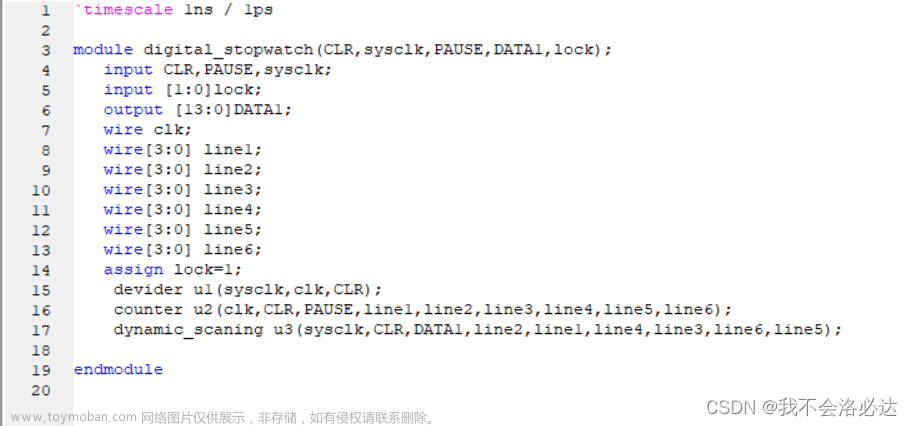

我將最終整合的top層代碼放到了總結處：文章來源：http://www.zghlxwxcb.cn/news/detail-432477.html
