器件問題
先選擇需要的元器件，然后查看其數據手冊，找到官方提供的元件封裝進行繪制。
器件

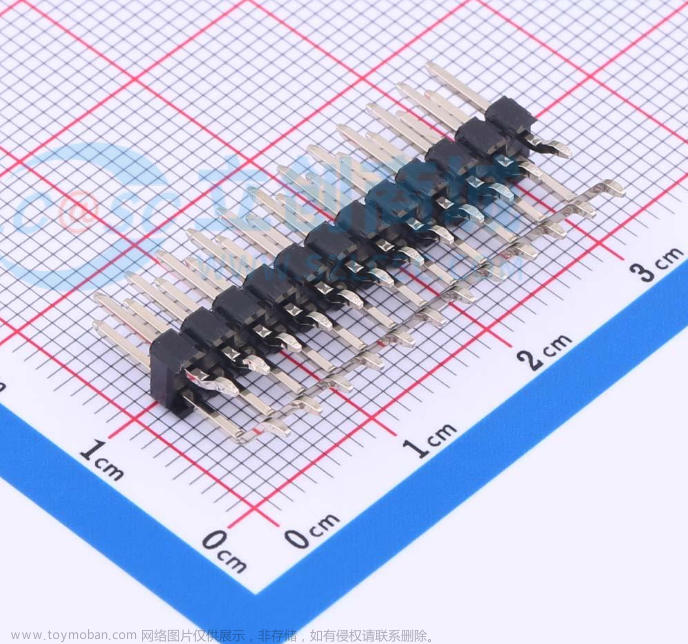

選擇一款臥貼式雙排排針進行繪制。

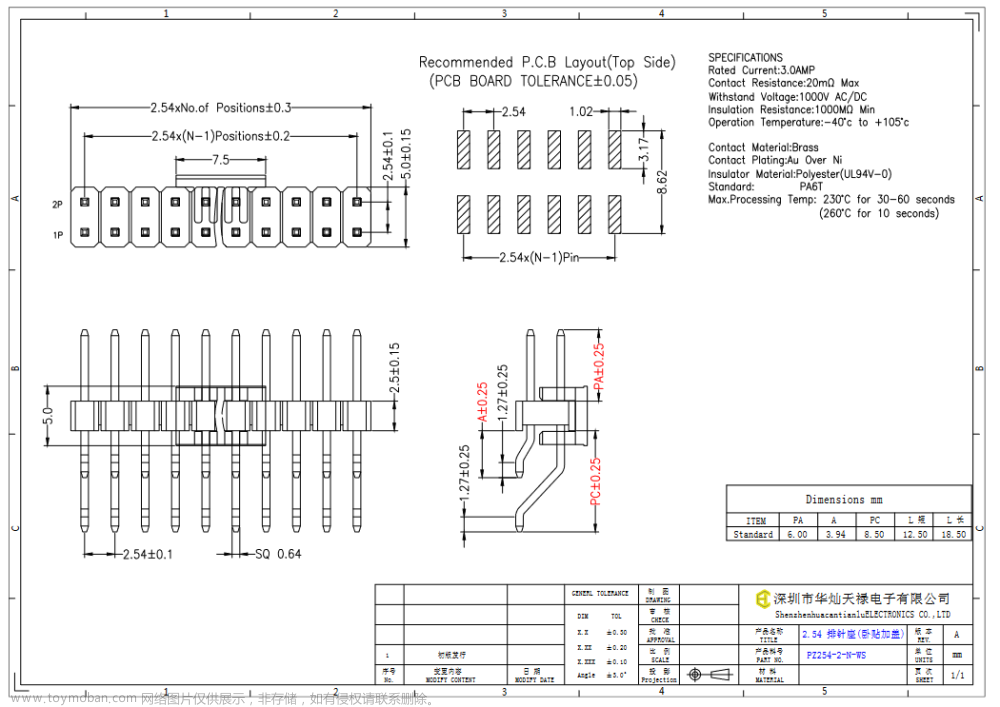

器件模型

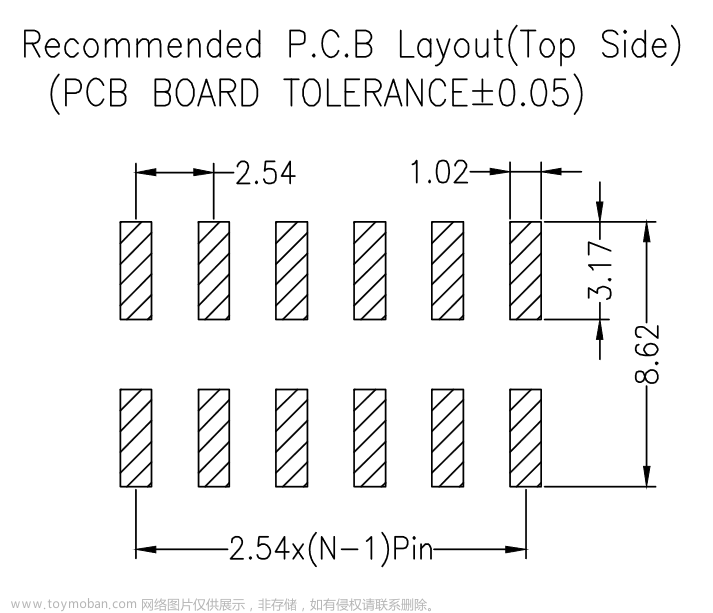

?主要用到的就是 Recommended P.C.B Layout
前期資料準備完畢，下面開始繪制自己的元件庫。
元件庫制作
封裝的繪制
[1]創建新封裝

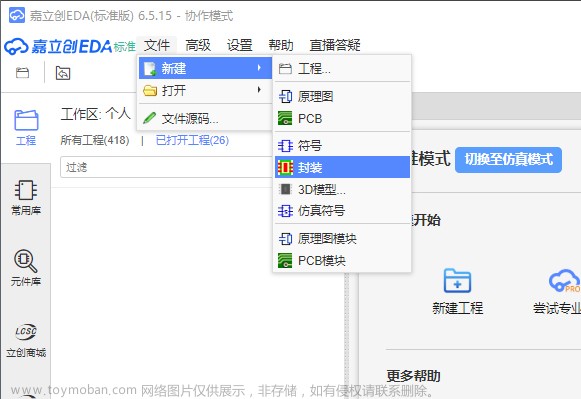

文件 -> 新建 -> 封裝
[2]繪制焊盤
?選擇封裝工具的焊盤(第一行，第二個)，放在工作區上。

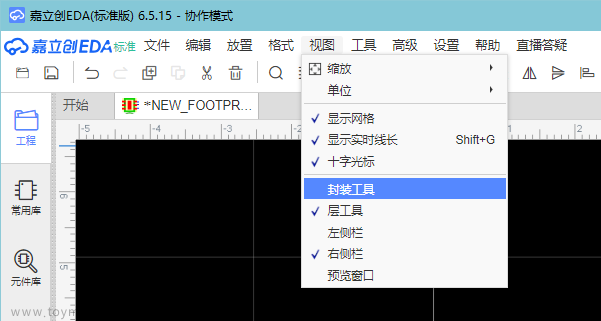

如果沒有封裝工具，可在 視圖 -> 封裝工具 打開。

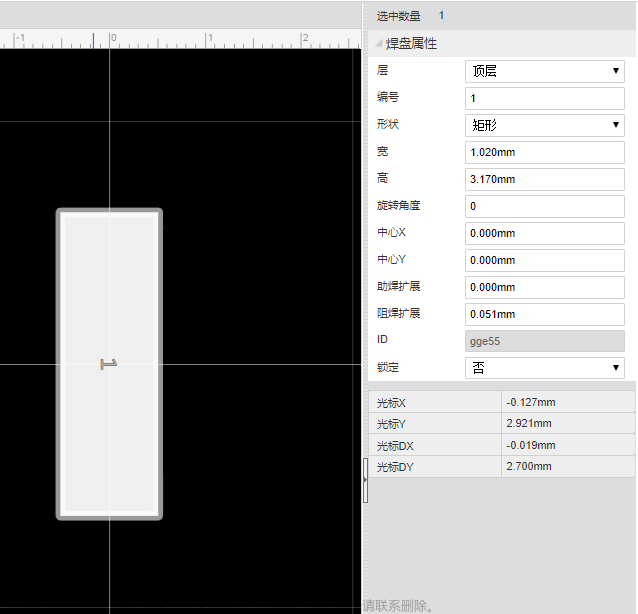

選中焊盤，可在右側欄中看到焊盤屬性，暫時先把第一個焊盤放在原點，依照 Recommended P.C.B Layout 繪制一個鍵盤，通過焊盤屬性欄更改屬性。

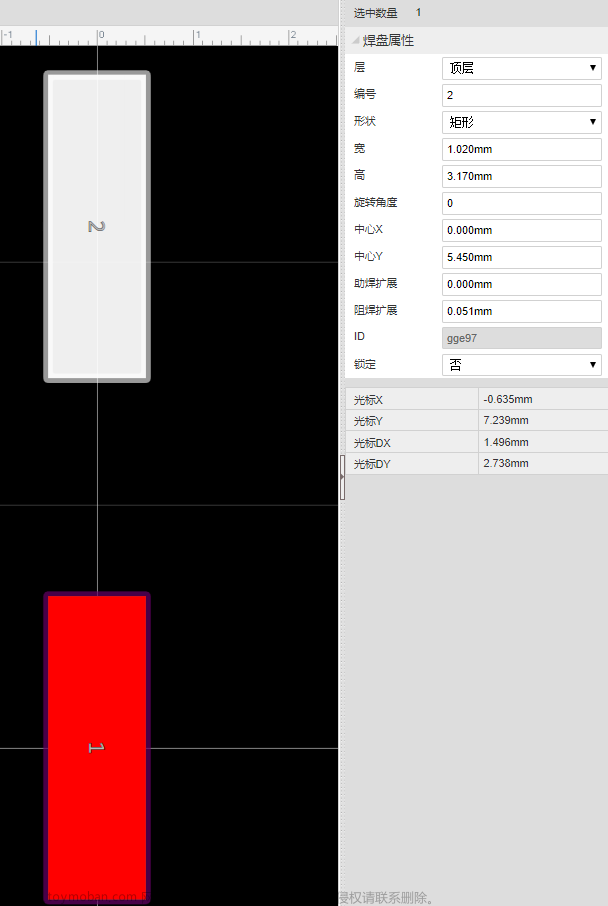

[3]參照 Recommended P.C.B Layout 的位置信息繪制其他焊盤

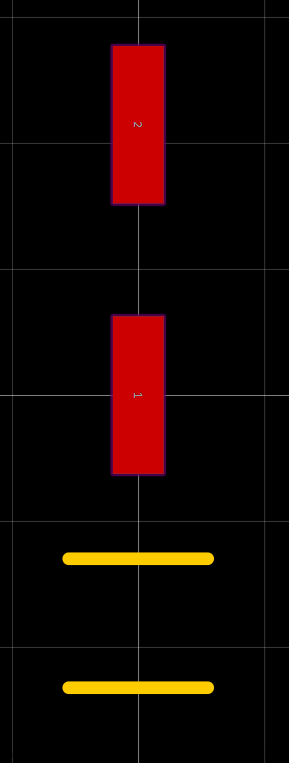

由于考慮到可能使用不同引腳數量的排針，所以先畫一個兩排一列的排針封裝出來。

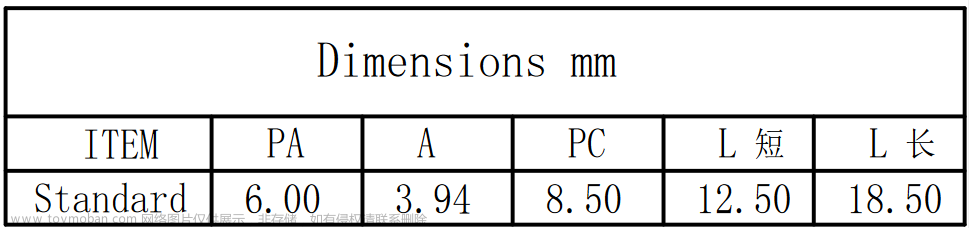

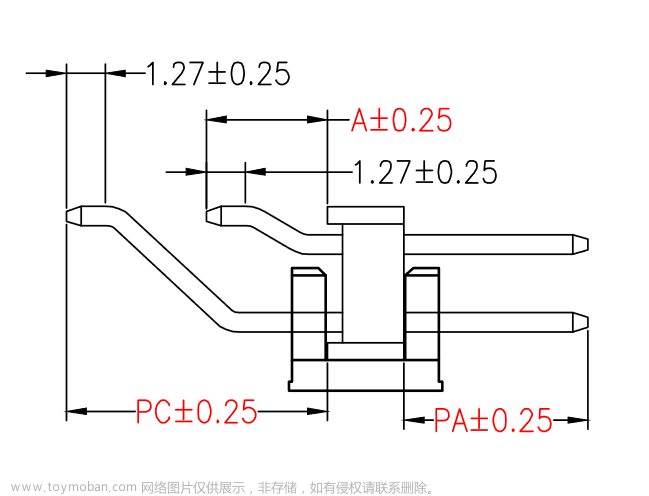

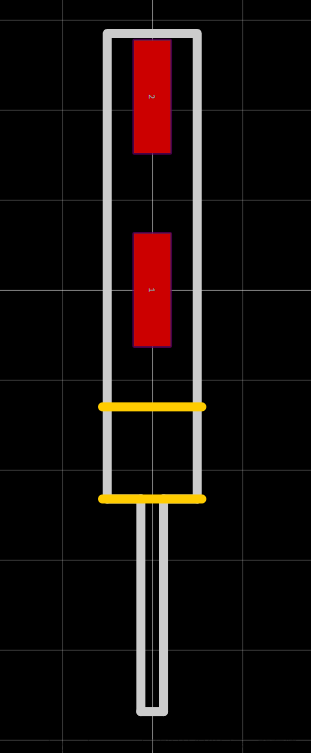

[4]參照尺寸圖繪制絲印
?根據尺寸信息畫出排針固定架(塑料部分)的位置
[5]參照尺寸圖繪制文檔層
繪制出元件外形信息。
[6]保存即可
符號的繪制

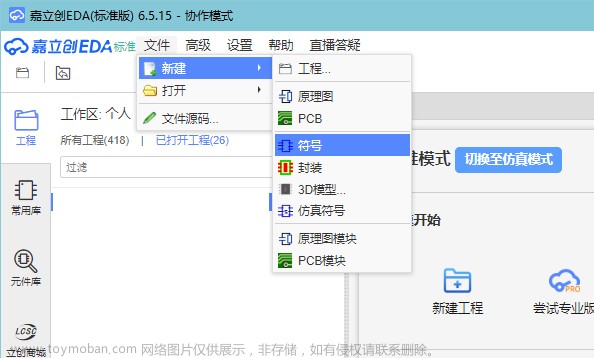

[1]創建新符號

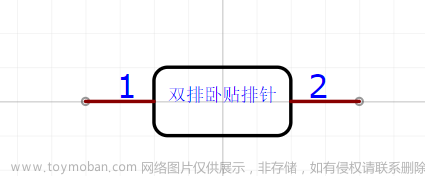

[2]繪制符號

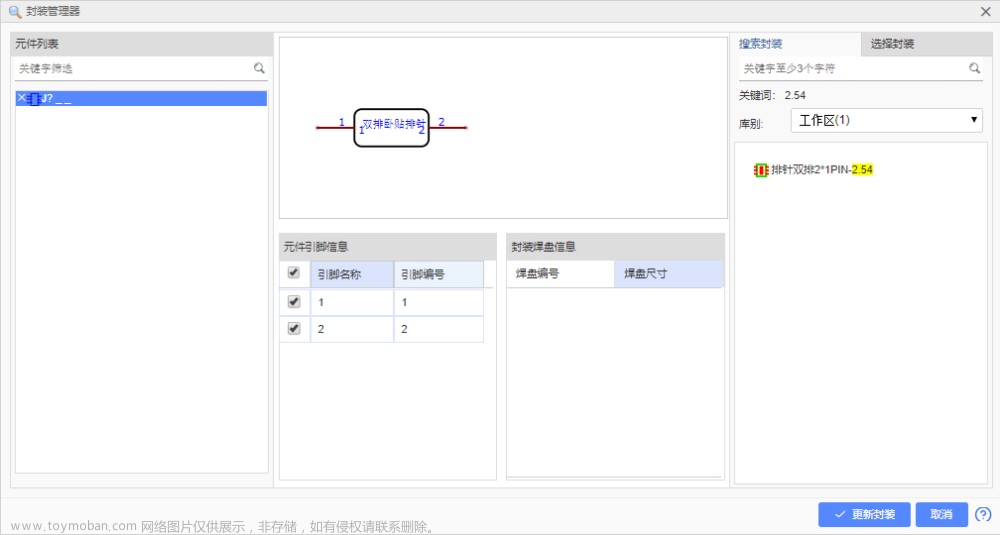

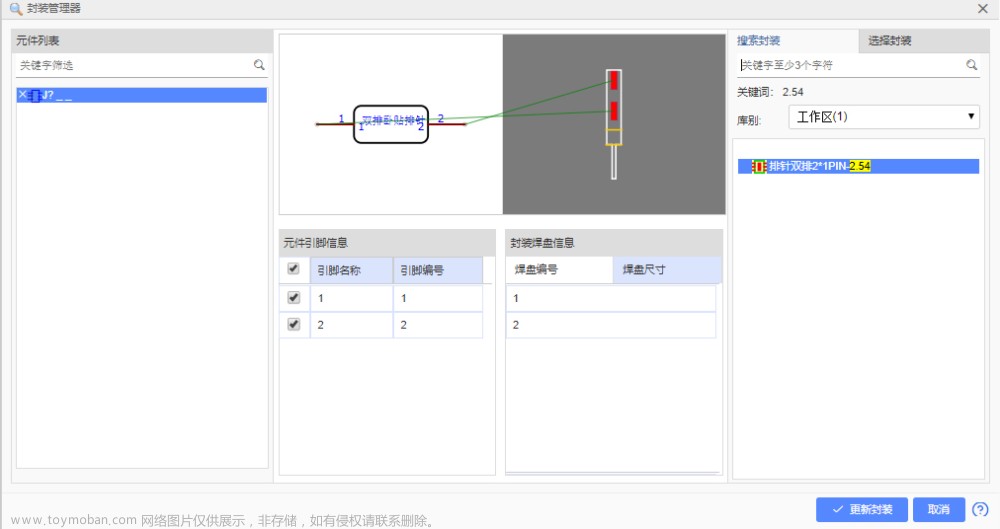

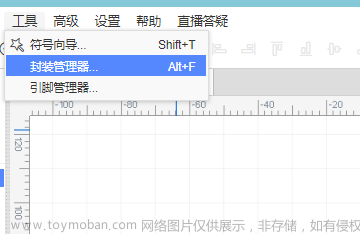

[3]關聯封裝
關聯剛才畫的封裝
[4]保存
保存和保存為封裝一樣。
最終效果

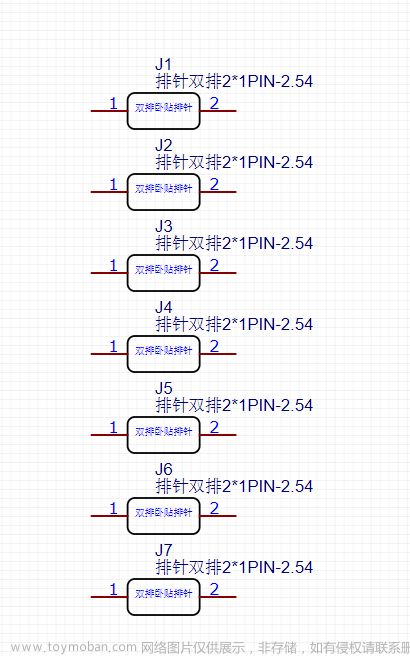

原理圖
PCB

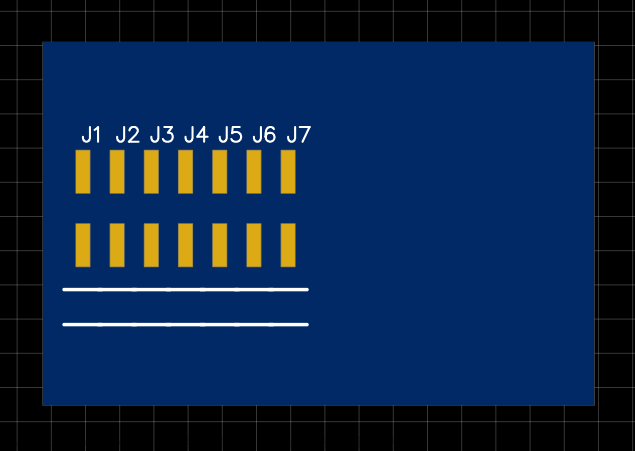

PCB預覽圖
是非常成功的！！
【2023 年 2 月 14 日更新】
本篇文章所繪封裝已應用到項目，項目文章已更新。本篇文章所繪制的封裝能夠正常使用。文章來源：http://www.zghlxwxcb.cn/news/detail-411962.html
【自制開發板】自制STM32F407開發板（含TFT 8080串口屏幕接口）_喜暖知寒的博客-CSDN博客制作了一款STM32F407的開發板，能運用到 UART、SPI、IIC、USB、SD Card、8080、FSMC等通訊以及STM32外設功能。板載ESP32可與STM32進行通訊。https://blog.csdn.net/qq_41650023/article/details/129024669?csdn_share_tail=%7B%22type%22%3A%22blog%22%2C%22rType%22%3A%22article%22%2C%22rId%22%3A%22129024669%22%2C%22source%22%3A%22qq_41650023%22%7D文章來源地址http://www.zghlxwxcb.cn/news/detail-411962.html
