svg 是一種矢量圖形，在 web 上應用很廣泛，但是很多時候由于應用的場景，常常需要將 svg 轉為 png 格式，下載到本地等。隨著瀏覽器對 HTML 5 的支持度越來越高，我們可以把 svg 轉為png 的工作交給瀏覽器來完成。
一般方式
創建 imageimage，src = xxx.svg;
創建 canvas，dragImage 將圖片貼到 canvas 上；
利用 toDataUrl 函數，將 canvas 的表示為 url；
new image, src = url, download = download.png；
但是，在轉換的時候有時有時會碰到如下的如下的兩個問題：
問題 1 ：瀏覽器對 canvas 限制
Canvas 的 W3C 的標準上沒有提及 canvas 的最大高/寬度和面積，但是每個廠商的瀏覽器出于瀏覽器性能的考慮，在不同的平臺上設置了最大的高/寬度或者是渲染面積，超過了這個閾值渲染的結果會是空白。測試了幾種瀏覽器的 canvas 性能如下：
chrome (版本 46.0.2490.80 (64-bit))
最大面積：268, 435, 456 px^2 = 16, 384 px * 16, 384 px
最大寬/高：32, 767 px
firefox (版本 42.0)
最大面積：32, 767 px * 16, 384 px
最大寬/高：32, 767px
safari (版本 9.0.1 (11601.2.7.2))
最大面積： 268, 435, 456 px^2 = 16, 384 px * 16, 384 px
ie 10(版本 10.0.9200.17414)
最大寬/高： 8, 192px * 8, 192px
在一般的 web 應用中，可能很少會超過這些限制。但是，如果超過了這些限制，則會導致導出為空白或者由于內存泄露造成瀏覽器崩潰。
而且從另一方面來說，導出 png 也是一項很消耗內存的操作，粗略估算一下，導出 16, 384 px * 16, 384 px 的 svg 會消耗 16384 * 16384 * 4 / 1024 / 1024 = 1024 M 的內存。所以，在接近這些極限值的時候，瀏覽器也會反應變慢，能否導出成功也跟系統的可用內存大小等等都有關系。
對于這個問題，有如下兩種解決方法：
將數據發送給后端，在后端完成轉換；
前端將 svg 切分成多個圖片導出；
第一種方法可以使用 PhantomJS、inkscape、ImageMagick 等工具，相對來說比較簡單，這里我們主要探討第二種解決方法。
svg 切分成多個圖片導出
思路：瀏覽器雖然對 canvas 有尺寸和面積的限制，但是對于 image 元素并沒有明確的限制，也就是第一步生成的 image 其實顯示是正常的，我們要做的只是在第二步 dragImage 的時候分多次將 image 元素切分并貼到 canvas 上然后下載下來。 同時，應注意到 image 的載入是一個異步的過程。
關鍵代碼：
// 構造 svg Url，此處省略將 svg 經字符過濾后轉為 url 的過程。
var svgUrl = DomURL.createObjectURL(blob);
var svgWidth = document.querySelector('#kity_svg').getAttribute('width');
var svgHeight = document.querySelector('#kity_svg').getAttribute('height');
// 分片的寬度和高度，可根據瀏覽器做適配
var w0 = 8192;
var h0 = 8192;
// 每行和每列能容納的分片數
var M = Math.ceil(svgWidth / w0);
var N = Math.ceil(svgHeight / h0);
var idx = 0;
loadImage(svgUrl).then(function(img) {
while(idx < M * N) {
// 要分割的面片在 image 上的坐標和尺寸
var targetX = idx % M * w0,
targetY = idx / M * h0,
targetW = (idx + 1) % M ? w0 : (svgWidth - (M - 1) * w0),
targetH = idx >= (N - 1) * M ? (svgHeight - (N - 1) * h0) : h0;
var canvas = document.createElement('canvas'),
ctx = canvas.getContext('2d');
canvas.width = targetW;
canvas.height = targetH;
ctx.drawImage(img, targetX, targetY, targetW, targetH, 0, 0, targetW, targetH);
console.log('now it is ' + idx);
// 準備在前端下載
var a = document.createElement('a');
a.download = 'naotu-' + idx + '.png';
a.href = canvas.toDataURL('image/png');
var clickEvent = new MouseEvent('click', {
'view': window,
'bubbles': true,
'cancelable': false
});
a.dispatchEvent(clickEvent);
idx++;
}
}, function(err) {
console.log(err);
});
// 加載 image
function loadImage(url) {
return new Promise(function(resolve, reject) {
var image = new Image();
image.src = url;
image.crossOrigin = 'Anonymous';
image.onload = function() {
resolve(this);
};
image.onerror = function(err) {
reject(err);
};
});
}說明：
由于在前端下載有瀏覽器兼容性、用戶體驗等問題，在實際中，可能需要將生成后的數據發送到后端，并作為一個壓縮包下載。
分片的尺寸這里使用的是 8192 * 9192，在實際中，為了增強兼容性和體驗，可以根據瀏覽器和平臺做適配，例如在 iOS 下的 safari 的最大面積是 4096 *4096。
問題 2 ：導出包含圖片的 svg
在導出的時候，還會碰到另一個問題：如果 svg 里面包含圖片，你會發現通過以上方法導出的 png 里面，原來的圖片是不顯示的。一般認為是 svg 里面包含的圖片跨域了，但是如果你把這個圖片換成本域的圖片，還是會出現這種情況。

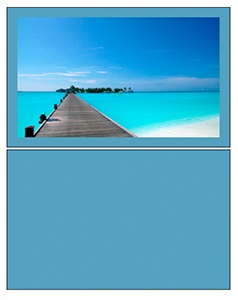

圖片中上部分是導出前的 svg，下圖是導出后的 png。svg 中的圖片是本域的，在導出后不顯示。
問題來源
我們按照文章最開始提出的步驟，逐步排查，會發現在第一步的時候，svg 中的圖片就不顯示了。也就是，當 image 元素的 src 為一個 svg，并且 svg 里面包含圖片，那么被包含的圖片是不會顯示的，即使這個圖片是本域的。
W3C 關于這個問題并沒有做說明，最后在
參考：bugzilla.mozilla.org/show_bug.cgi?id=628747
找到了關于這個問題的說明。意思是：禁止這么做是出于安全考慮，svg 里面引用的所有 外部資源 包括 image, stylesheet, script等都會被阻止。
里面還舉了一個例子：假設沒有這個限制，如果一個論壇允許用戶上傳這樣的 svg 作為頭像，就有可能出現這樣的場景，一位黑客上傳 svg 作為頭像，里面包含代碼：<image xlink:href="http://toymoban.com/myimage.png">（假設這位黑客擁有對于toymoban.com 的控制權），那么這位黑客就完全能做到下面的事情：
只要有人查看他的資料，toymoban.com 就會接收到一次 ping 的請求（進而可以拿到查看者的 ip）;
可以做到對于不同的 ip 地址的人展示不一樣的頭像；
可以隨時更換頭像的外觀（而不用通過論壇管理員的審核）。
看到這里，大概就明白了整個問題的來龍去脈了，當然還有一點原因可能是避免圖像遞歸。
解決辦法
思路：由于安全因素，其實第一步的時候，圖片已經顯示不出來了。那么我們現在考慮的方法是在第一步之后遍歷 svg 的結構，將所有的 image 元素的 url、位置和尺寸保存下來。在第三步之后，按順序貼到 canvas 上。這樣，最后導出的 png 圖片就會有 svg 里面的 image。 關鍵代碼：
// 此處略去生成 svg url 的過程
var svgUrl = DomURL.createObjectURL(blob);
var svgWidth = document.querySelector('#kity_svg').getAttribute('width');
var svgHeight = document.querySelector('#kity_svg').getAttribute('height');
var embededImages = document.querySelectorAll('#kity_svg image');
// 由 nodeList 轉為 array
embededImages = Array.prototype.slice.call(embededImages);
// 加載底層的圖
loadImage(svgUrl).then(function(img) {
var canvas = document.createElement('canvas'),
ctx = canvas.getContext("2d");
canvas.width = svgWidth;
canvas.height = svgHeight;
ctx.drawImage(img, 0, 0);
// 遍歷 svg 里面所有的 image 元素
embededImages.reduce(function(sequence, svgImg){
return sequence.then(function() {
var url = svgImg.getAttribute('xlink:href') + 'abc',
dX = svgImg.getAttribute('x'),
dY = svgImg.getAttribute('y'),
dWidth = svgImg.getAttribute('width'),
dHeight = svgImg.getAttribute('height');
return loadImage(url).then(function(sImg) {
ctx.drawImage(sImg, 0, 0, sImg.width, sImg.height, dX, dY, dWidth, dHeight);
}, function(err) {
console.log(err);
});
}, function(err) {
console.log(err);
});
}, Promise.resolve()).then(function() {
// 準備在前端下載
var a = document.createElement("a");
a.download = 'download.png';
a.href = canvas.toDataURL("image/png");
var clickEvent = new MouseEvent("click", {
"view": window,
"bubbles": true,
"cancelable": false
});
a.dispatchEvent(clickEvent);
});
}, function(err) {
console.log(err);
})
// 省略了 loadImage 函數
// 代碼和第一個例子相同說明：
例子中 svg 里面的圖像是根節點下面的，因此用于表示位置的 x, y 直接取來即可使用，在實際中，這些位置可能需要跟其他屬性做一些運算之后得出。如果是基于 svg庫構建的，那么可以直接使用庫里面用于定位的函數，比直接從底層運算更加方便和準確。
我們這里討論的是本域的圖片的導出問題，跨域的圖片由于「污染了」畫布，在執行 toDataUrl 函數的時候會報錯。文章來源：http://www.zghlxwxcb.cn/article/690.html
結語
在這里和大家分享了在前端將 svg 轉為 png 的方法和過程中可能會遇到的兩個問題，一個是瀏覽器對 canvas的尺寸限制，另一個是導出圖片的問題。當然，這兩個問題還有其他的解決方法，同時由于知識所限，本文內容難免有紕漏，歡迎大家批評指正。文章來源地址http://www.zghlxwxcb.cn/article/690.html
